HAT UPS 52Pi Gen 6 pour Raspberry Pi 5 : Autonomie et Gestion de l’Alimentation

Selon cnx-software, le 52Pi UPS Gen 6 se présente comme une solution innovante pour alimenter le Raspberry Pi 5. Ce module permet l’utilisation de batteries externes dans le cadre de projets de longue durée et tire parti des scripts I²C avec PikaPython pour optimiser la gestion de l’énergie et garantir des arrêts sécurisés.

52Pi UPS Gen 6 : une puissance de 51,51 $ pour alimenter efficacement le Raspberry Pi 5

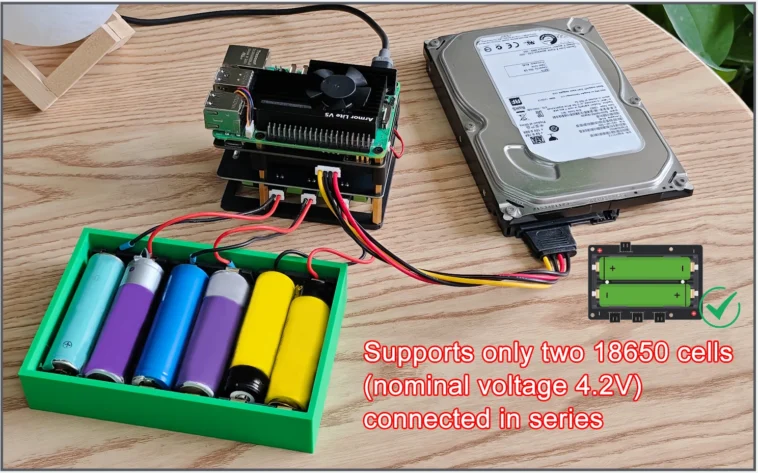

Ce système, conçu pour être monté sous les modèles Raspberry Pi 5 et 4B, utilise des broches pogo pour fournir l’alimentation. Inclus dans le design se trouve un dissipateur thermique en aluminium, accompagné d’un ventilateur automatique qui assure le refroidissement. Le module fonctionne avec deux batteries 18650, qui peuvent être installées au moyen d’entretoises. Pour une autonomie accrue, il est même possible d’ajouter jusqu’à trois batteries supplémentaires en parallèle. De plus, un bouton d’alimentation physique est intégré pour un contrôle manuel, et une interface de 12 V est présente pour les disques durs SATA. Le système dispose d’un matériel de commutation qui permet un transfert instantané vers l’alimentation par batterie en cas de coupure électrique.

Dimensions compactes de 87 x 60 mm et connectivité améliorée des Raspberry Pi 5 et 4B

Les caractéristiques techniques de l’UPS incluent un microcontrôleur STM32F411CEU6, permettant une compatibilité étendue avec divers Single Board Computers. En termes d’alimentation, le module accepte une entrée de 5 V à 12 V via un port USB Type-C avec support de diverses technologies de charge rapide comme PD, QC et FCP. Le système est capable de soutenir jusqu’à quatre batteries externes au lithium, avec une tension variant entre 7,4 V et 8,4 V. Pour ce qui est de la sortie, une sortie régulée de 5 V est fournie par les broches pogo, tandis que les ports USB Type-A assurent également une alimentation de 5 V.

Pour le monitoring, le HAT peut être contrôlé via le port I²C avec des scripts Python fournis dans un référentiel GitHub public (upsv6_pub). Ces outils incluent des fonctionnalités pour accéder aux registres I²C, surveiller l’alimentation et les batteries, ainsi que pour effectuer des mises à jour du micrologiciel. Les utilisateurs peuvent éditer des scripts Python comme ceux qui calculent la puissance en temps réel avec Matplotlib ou Pygame, tout en intégrant la télémétrie à des systèmes comme Home Assistant via MQTT. Les fonctionnalités avancées permettent également d’étendre l’usage de ce HAT, que ce soit pour des projets éducatifs ou professionnels.

Le prix du 52Pi UPS Gen 6 est fixé à 51,51 $ sur AliExpress, 59,99 $ sur Amazon sous la marque GeeekPi, tandis que la boutique officielle de 52Pi le propose à 49,99 $. Le produit comprend la carte UPS V6, un boîtier pour deux cellules 18650, divers câbles, un cadre en métal, du matériel de montage, un dissipateur thermique en aluminium ainsi qu’un manuel d’utilisation.
