Hackled Pro LED Controller – Une alternative Adafruit Sparkle Motion avec le support LED WS2812 et RGBCW

Hack Lab Hackled Pro est un contrôleur LED Adafruit Sparkle Motion qui exécute une version personnalisée de Wled et prend en charge les LED WS2812 et RGBCW, ce qui le rend idéal pour les projets d’éclairage de bricolage, les configurations de maisons intelligentes et les écrans légers audio-réactifs.

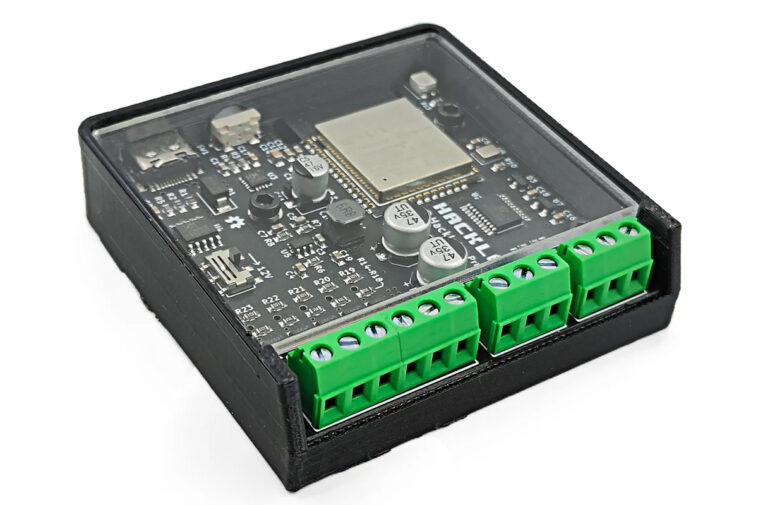

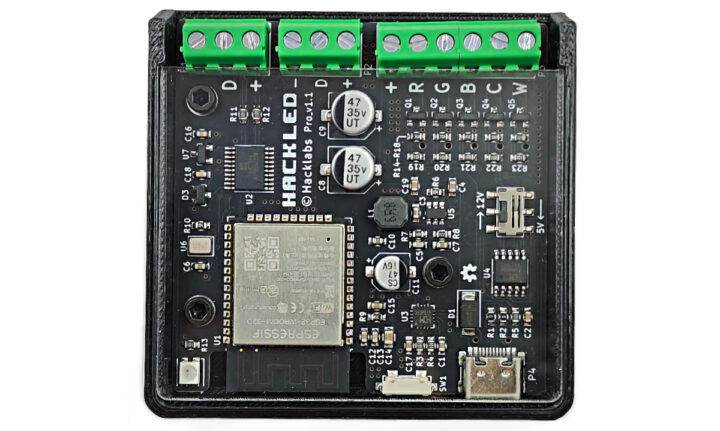

Construit autour d’un MCU ESP32, cette carte comprend des sorties LED WS2812 à deux voies, 5 canaux PWM (RGBCW) et un microphone en silicium embarqué pour la configuration LED réactive musicale. Comme le mouvement Sparkle, les sorties de cette carte sont décalées de niveau, et il y a aussi un commutateur d’alimentation qui bascule la puissance de sortie entre 5V et 12V. La carte dispose d’un port USB-C avec un contrôleur PD, avec lequel vous pouvez alimenter et programmer la carte. Le contrôleur est logé dans un boîtier imprimé 3D protégé thermiquement et est également compatible avec la version générique du firmware Wled.

Spécifications pro-pirates:

• Module sans fil – ESP32-WORM-32E-N4 WiFi et module Bluetooth avec Flash de 4 Mo
• Contrôle LED
  • 2x canaux de sortie de niveau (SN74HC244) avec des blocs de bornes
  • 5 canaux PWM pour RGBCW (rouge, vert, bleu, blanc frais, blanc chaud)
  • 5X MOSFETS AO3400A
• Entrée audio – microphone MEMS en silicium intégré (ICS-43434) pour un éclairage réactif musical
• USB – Port USB Type-C pour l’alimentation via CH224 et la programmation via CH343P
• Expansion

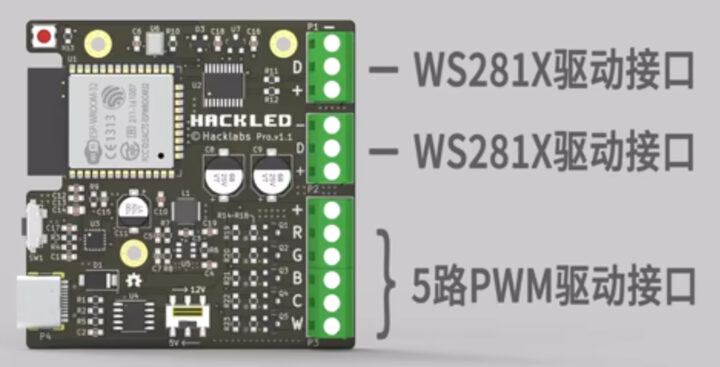

  • Blocs à bornes 2,81 mm de 3x à 3 broches pour les LED adressables
  • Bloc de borne de 3,81 mm à 6 broches pour les LED RGBCW
• Mission
  • Bouton utilisateur sur GPIO
  • Interrupteur à bascule 5V / 12V
  • LED WS2812B intégré
• Entrée d’alimentation
  • Entrée USB Type-C PD avec interrupteur de diapositive pour 5V / 12V
  • SY8120B1 / E1 Convertisseur de renommée
  • CJ78L05 5V LDO Regulator
• Dimensions – non mentionnés

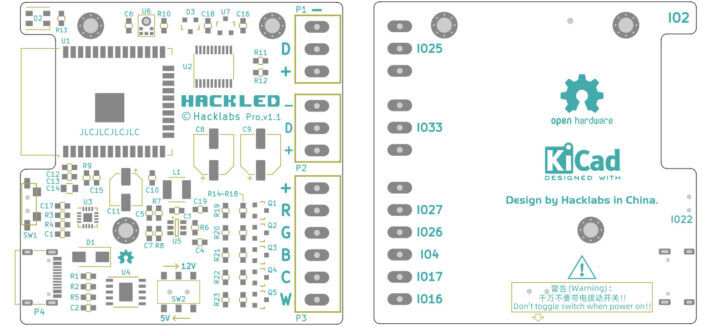

Pendant la recherche, j’ai découvert le programme de firmware d’installation du réseau Hackled, une interface de programmation de type WLED conçue pour fonctionner avec la carte de contrôleur LED WS2812 et RGBCW et la prise en charge des bandes LED RGBW. Je suis également tombé sur la vision interactive de Hackled et la visionneuse de PCB, un outil qui montre la facture de matériaux (BOM) aux côtés d’une vue de la carte générée par KICAD pour une identification et une réparation faciles des composants.

Ce n’est pas le premier contrôleur WLED que nous avons couvert – nous avons déjà écrit sur le Stickle Motion Stick Adafruit, Smlight A1-SLWF-03 et Yulc (contrôleur LED USB-C), tous des contrôleurs LED adressables construits autour d’un MCU ESP32 et compatibles avec le firmware Wled.

Au moment de la rédaction du moment de la rédaction, la carte pro-pro est disponible uniquement sur AliExpress pour 31,01 $. Je n’ai pas trouvé de page de produit officielle ou de documentation détaillée, donc les acheteurs devront compter sur l’écran à soigneux du conseil pour la configuration et les informations d’épinglage. J’ai rencontré une vidéo de Bilibili, mais c’est en mandarin, qui peut ne pas être accessible à tous les utilisateurs.
