HackerGadgets a lancé quelques cartes Raspberry Pi 5 PCIe HAT+, dont une M.2 NVMe 2230/2242 HAT+ qui s’insère dans le boîtier officiel Raspberry Pi 5 avec un refroidissement approprié.
Nous avons vu de nombreuses cartes M.2 PCIe HAT+ des cartes Raspberry Pi 5 provenant de sociétés telles que Pineboards, Waveshare ou Geekworm, mais aucune d’entre elles ne rentre dans le boîtier officiel rouge et blanc, du moins si vous êtes pas prêt à sacrifier le refroidissement actif, mais HackerGadgets « NVME Hat for Raspberry Pi 5 » conserve le ventilateur en permettant simplement aux utilisateurs de le monter au bas de la carte.
Spécifications de HackerGadgets « NVME Hat pour Raspberry Pi 5 » :
- SBC compatibles – Raspberry Pi 5 et autres SBC compatibles avec un connecteur PCIe 16 broches et des trous de montage
- Interface PCIe – Connecteur PCIe FPC 16 broches jusqu’à des vitesses PCIe Gen3
- Socket M.2 – Prise en charge des SSD PCIe Gen2/Gen3 x1, M.2 2230 et 2242
- Refroidissement – Support de ventilateur PWM avec montage sur la face inférieure de la carte.

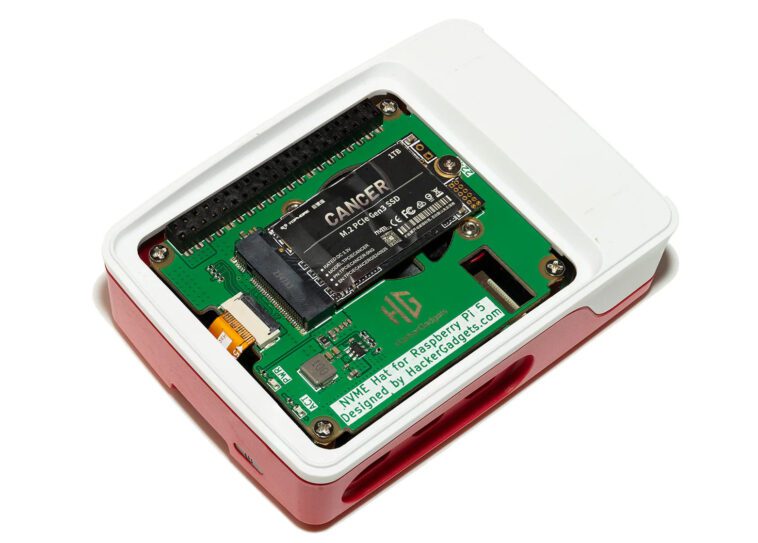

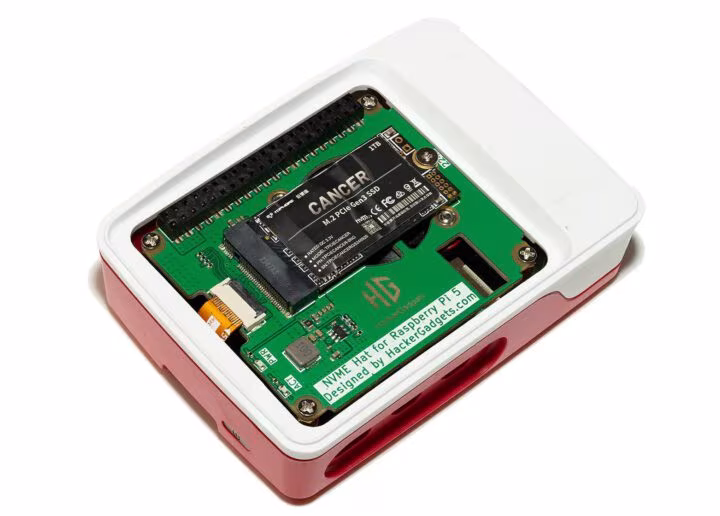

- Dimensions – Conçu pour le boîtier officiel Raspberry Pi 5 avec des découpes pour le couvercle du boîtier lui permettant de s’enclencher solidement.
Le HAT a également été conçu pour faciliter le remplacement du SSD M.2 lorsqu’il est dans le boîtier, car l’utilisateur doit simplement ouvrir le couvercle supérieur pour remplacer le SSD sans avoir à démonter le boîtier complet. HackerGadgets indique qu’ils fournissent un câble FPC répondant à l’exigence d’impédance de 90 ohms des spécifications officielles du câble Raspberry Pi PCIe pour permettre les vitesses PCIe Gen3.

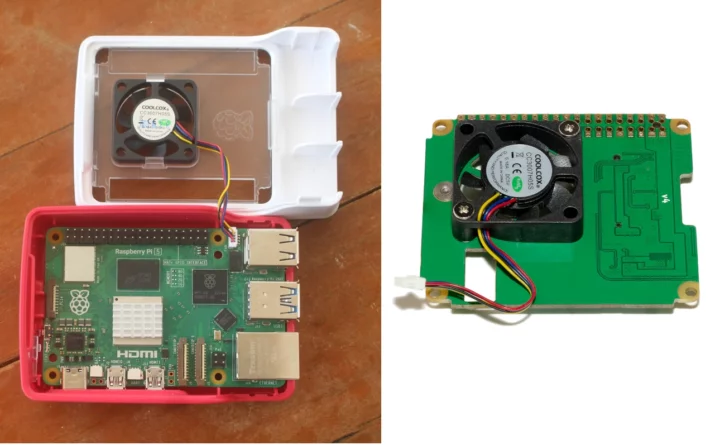

La première fois que j’ai regardé le design, j’ai pensé qu’ils devaient retirer complètement le ventilateur du boîtier, mais à la place, les trous de montage sur la face inférieure permettent aux utilisateurs de réutiliser le ventilateur du boîtier officiel pour garder le système au frais même avec un M. .2 Disque SSD.

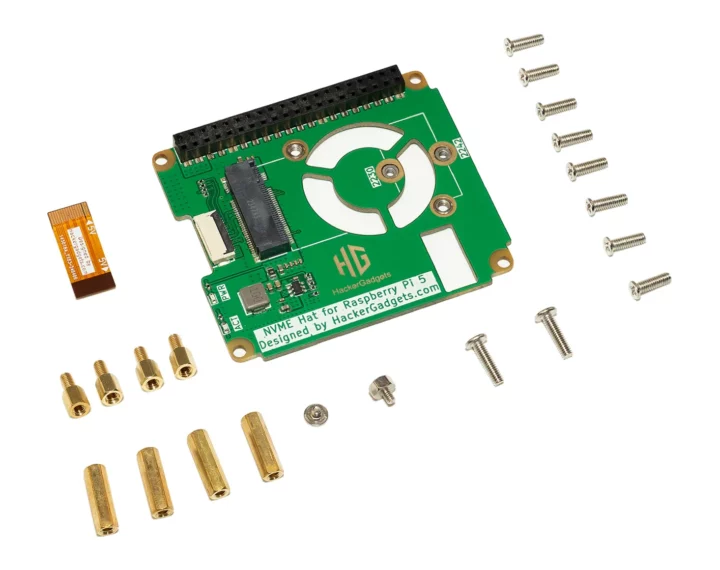

La carte HAT+ est livrée avec un câble FPC PCIe court, une entretoise M2 et une vis M2 pour le montage du SSD, plusieurs entretoises M2.5, des vis et des écrous pour monter le HAT sur le Raspberry Pi 5 et fixer le ventilateur.

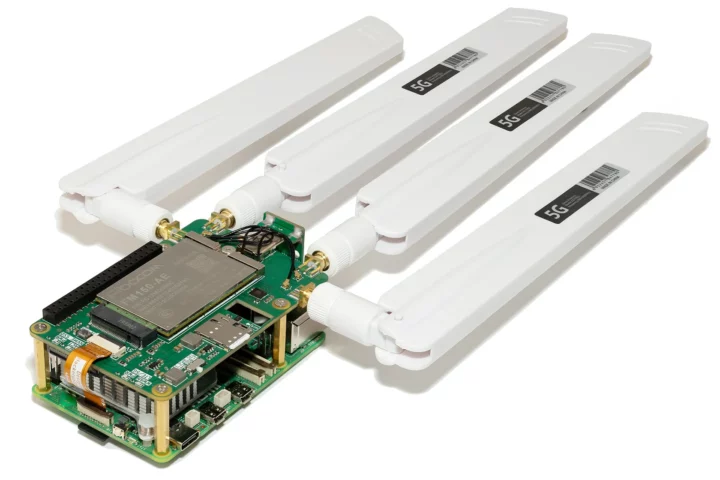

Comme mentionné dans l’introduction, HackerGadgets développe également d’autres HAT PCIe : un pour les SSD M.2 2280 et deux « NVME+LTE/5G Hat » pour les SSD et la connectivité 5G ou 4G LTE avec ou sans connecteurs SMA. Nous avions déjà écrit sur le modem HAT Sixfab 5G pour Raspberry Pi 5 utilisant une connexion USB 3.0, mais c’est uniquement pour la connectivité cellulaire, tandis que le « NVME+LTE/5G Hat » offre à la fois un stockage NVMe (Key-M) et une connectivité 5G via Module clé B.
Le NVME Hats pour Raspberry Pi 5 se vend 12,99 $, tandis que le NVME+LTE/5G Hat coûte 32,99 $ évidemment sans modem 5G ni antennes… Vous trouverez les quatre cartes d’extension HAT+ sur la boutique en ligne de l’entreprise. Le site Web est complètement nouveau et sans coordonnées, il semble donc douteux, mais les développeurs m’a envoyé un ping sur Twitteret l’équipe est derrière le PiCast KVM, ce n’est donc pas leur premier projet.
