Haasoscope Pro Open-source, échantillonnage en temps réel Oscilloscope USB prend en charge jusqu’à 2 GHz Bandwidth (Crowdfunding)

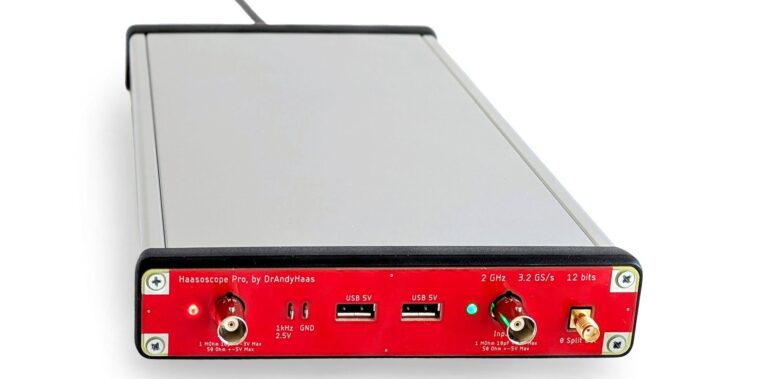

Le Haasoscope Pro est un oscilloscope USB d’échantillonnage d’échantillonnage en temps ouvert, à haute bande et en temps réel. S’appuyant sur son prédécesseur, le Haasoscope, le nouveau modèle Pro offre une bande passante de résolution 2 GHz, 12 bits et un taux d’échantillonnage de 3,2 g / s.

L’oscilloscope Haasoscope Pro USB est «conçu pour être à faible coût, tout en conservant des performances ultra-rapides». Bien qu’il ne soit livré qu’avec 2 canaux, la conception flexible permet de combiner et de synchroniser plusieurs appareils (en utilisant des câbles Cat5) pour doubler la fréquence d’échantillonnage ou ajouter plus de canaux.

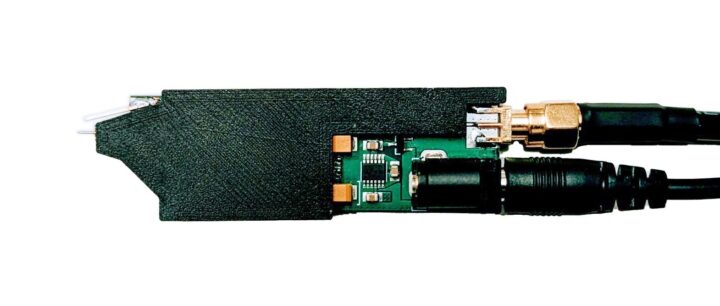

L’oscilloscope fonctionne avec des sondes passives X10 standard mais une sonde active personnalisée, le Haasoscope Pro-Be, est également proposée. Il prend en charge la bande passante analogique complète de 2 GHz et est un prix beaucoup moins cher que les sondes similaires.

Le taux d’échantillonnage élevé et la bande passante de l’oscilloscope Haasoscope Pro le rendent idéal pour l’analyse des signaux radiofréquences et le débogage numérique à grande vitesse. Il est similaire à l’oscilloscope Thunderbolt et PCIe Thunderbolt et PCIe qui offre plus de canaux mais moins de bande passante. La Digilent Analog Discovery 3 est une autre option pour des applications moins exigeantes.

Haasoscope Pro Spécifications:

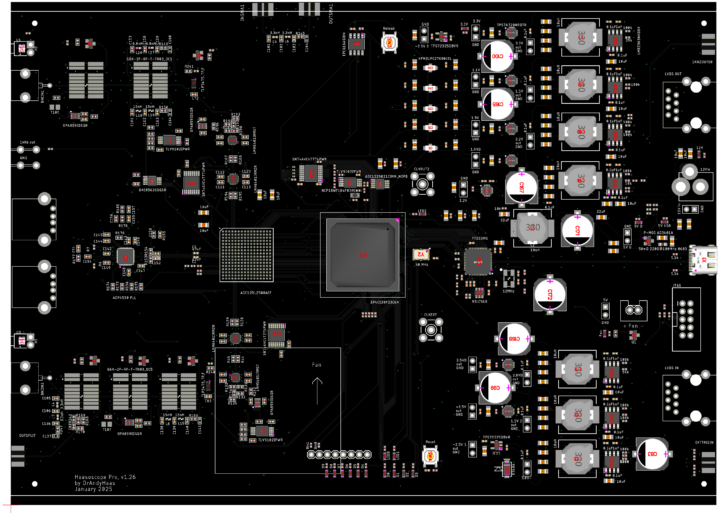

• FPGA – Intel Altera Cyclone IV E FPGA (EP4CE30F23C7N)
• Interface hôte – USB-C
• Bande passante pour héberger un ordinateur – 40 Mo / s
• Entrée analogique
  • Canaux: 2 (extensible)
  • Impédance d’entrée: 50 Ω (<1 pf) ou 1 MΩ (10 pf)
  • Bande passante analogique: 2 GHz à 50 Ω, 800 MHz à 1 MΩ
  • Résolution verticale: 12 bits
  • Taux d’échantillon: 3,2 gs / s (1 canal), 1,6 gs / s (2 canaux), extensible à 6,4 gs / s
  • Filtrage anti-alias: commutable pour chaque fréquence d’échantillonnage
  • Entrée max: ± 5V (50 Ω), ± 3V (1 MΩ), ± 30V avec sonde x10
  • Sensibilité d’entrée: 32 VPP à 80 MVPP (5 MVPP avec zoom numérique)
  • Entrée programmable CouplingAC ou CC par canal
  • Compostiques CC programmables par canal
  • Échantillons par déclencheur: jusqu’à 40k, décalage de temps de déclenchement réglable
• Déclenchement
  • Entrée de déclenchement externe, sortie de déclencheur / horloge AUX, entrée d’horloge de référence externe (connecteurs 3x SMA)
  • Déclencheurs standard – Edge montant / tombant, temps sur seuil (personnalisable dans le firmware)
• Périphériques
  • 2x USB-A (pour alimenter les sondes actives)
  • 2x entrées BNC
  • Connecteurs 2x RJ45 (Sync in, Sync Out)
• Débogage – Interface JTAG
• Alimentation électrique
  • 5V 1.5A via USB-C ou 12V 1A via un connecteur de baril de 2,1 mm
  • ~ Consommation d’énergie 7W
  • Régulateurs de tension intégrés
  • Protection de surtension (diode TVS)
• Dimensions – 220 x 165 x 35 mm
• Poids – 900 grammes
• Boîtier – étui en aluminium avec un ventilateur interne silencieux de 40 mm

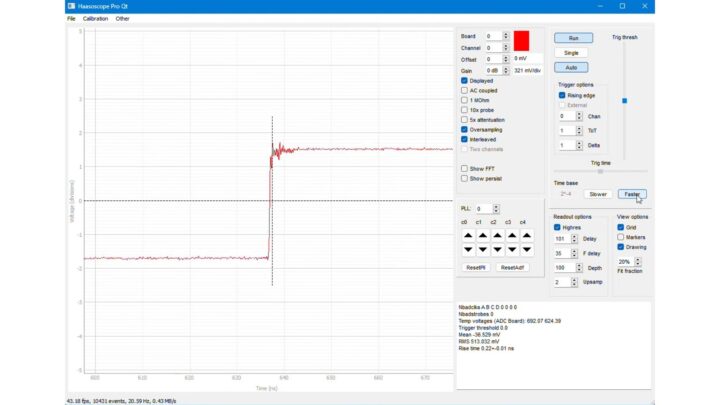

L’oscilloscope d’échantillonnage en temps réel Haasoscope Pro est complètement open-source du matériel au firmware et aux logiciels. Tous les fichiers associés sont disponibles sur GitHub. Le logiciel d’analyse HaasoscopeProqt est basé sur Python / Qt et s’exécute sur Windows, Linux et Mac. Les fichiers de conception de la sonde actifs sont également disponibles dans un référentiel séparé. Vous pouvez en savoir plus sur le projet sur Hackaday.

Le Haasoscope Pro est en direct sur Crowd Supply avec un objectif de financement de 50 000 $. L’oscilloscope et la sonde active sont au prix de 899 $ et 159 $, respectivement. L’expédition est gratuite dans le monde entier et les commandes devraient être expédiées d’ici le 1er juillet 2025.
