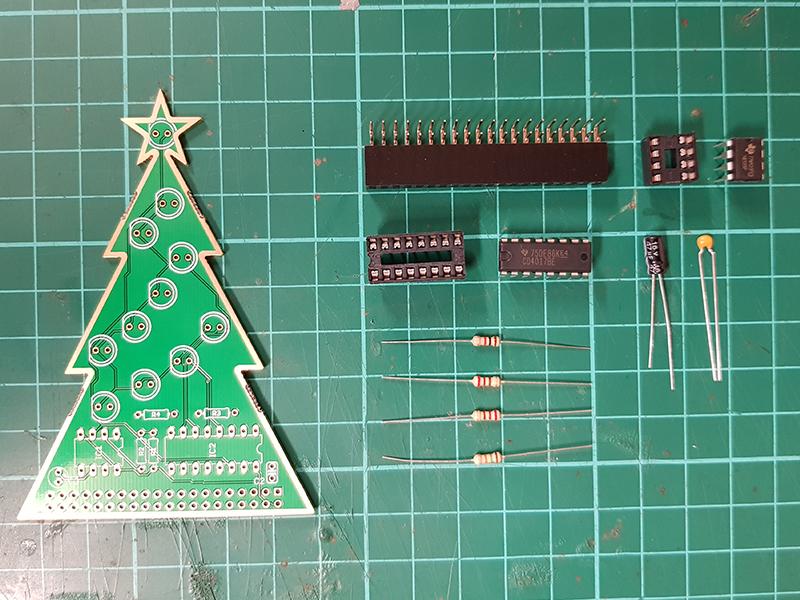

Voici les pièces du kit:

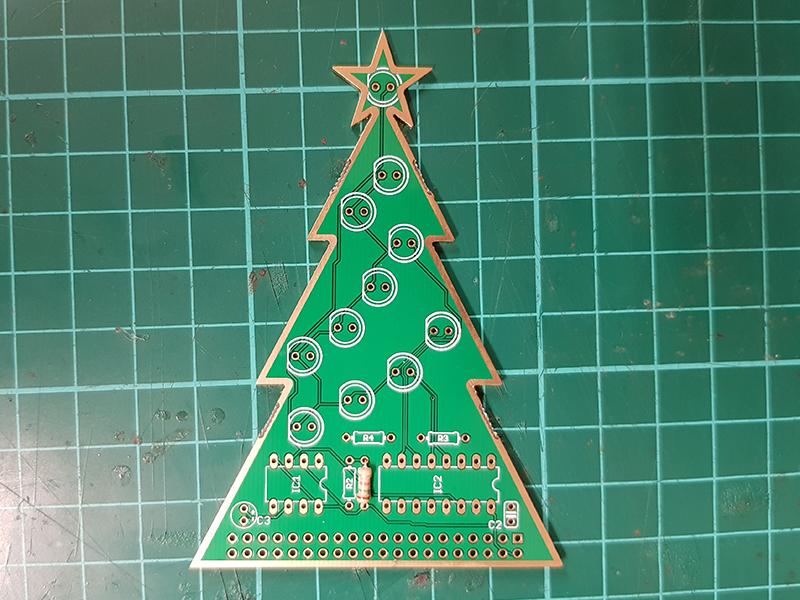

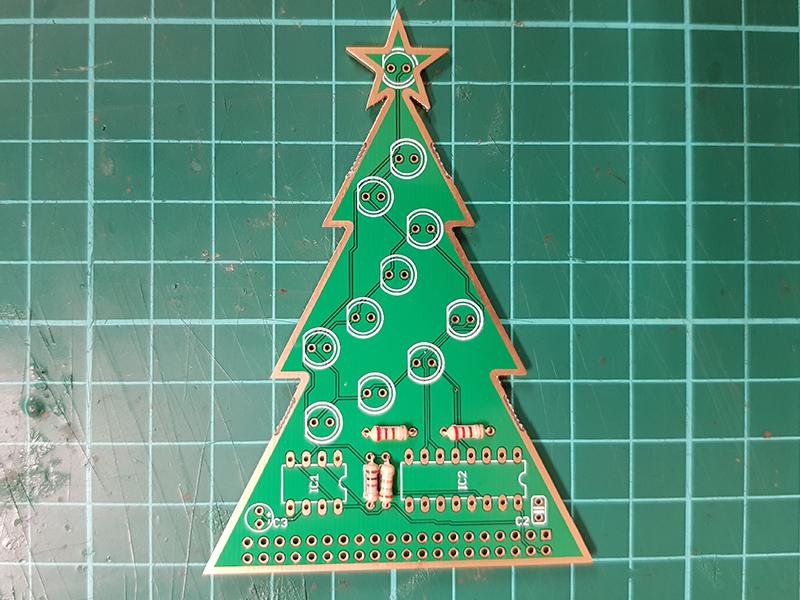

Commençons par ajouter les résistances au PCB. Nous avons besoin d’un 15k sur R1, 1k sur R2 et un 220 sur R3 et R4. Les codes couleurs des résistances sont les suivants:
15k = brun vert orange
1k = marron noir rouge
220 = rouge rouge brun

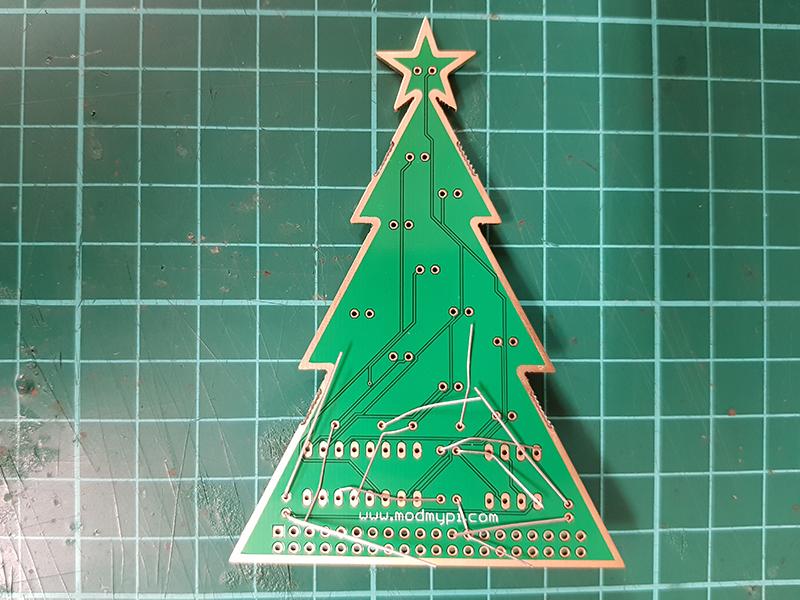

Lorsque vous ajoutez chaque résistance, retournez le PCB et pliez les broches pour empêcher la résistance de tomber. (Nous les soudons tous un peu)

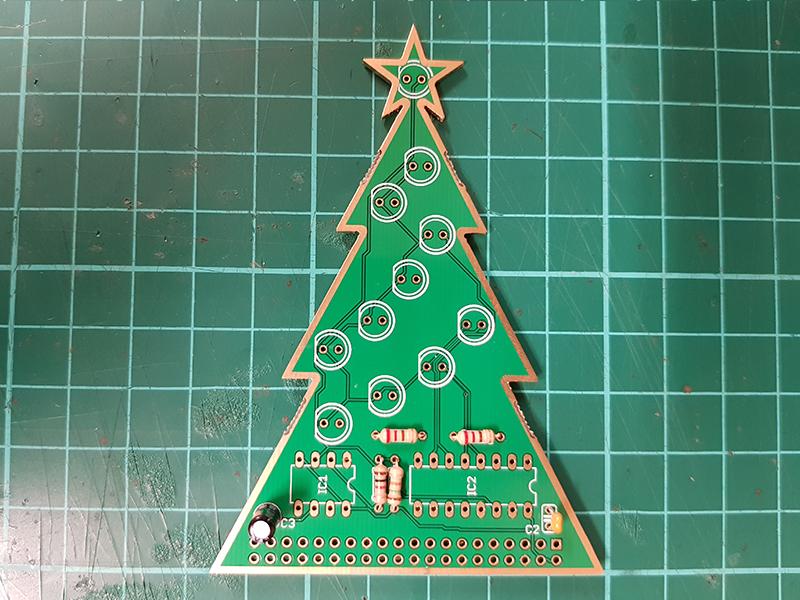

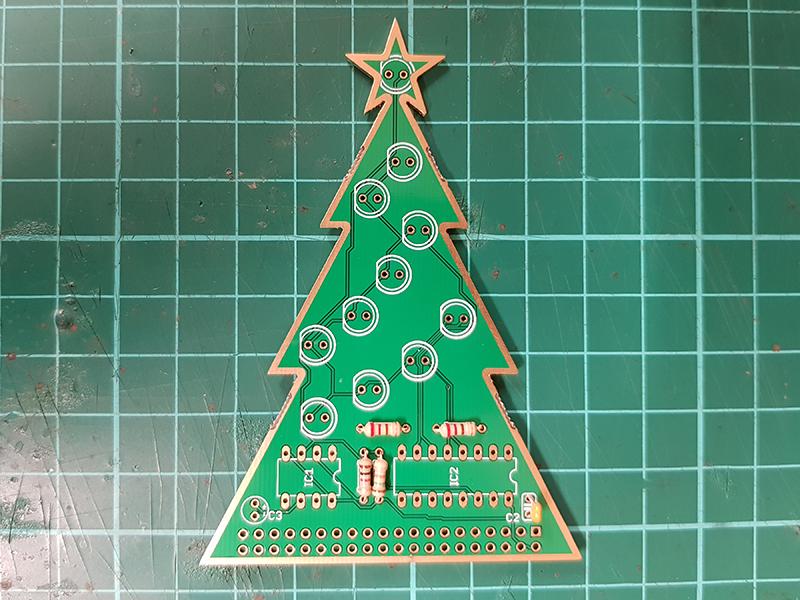

Maintenant, nous pouvons ajouter les condensateurs. Nous avons besoin d’une céramique 10nF sur C2 et d’un électrolytique 47uF sur C3. Alors que la céramique n’a pas de polarité, l’électrolyte en a! Assurez-vous de l’obtenir dans le bon sens. Il y a un + et – sur le PCB et la jambe négative est indiquée sur le condensateur.

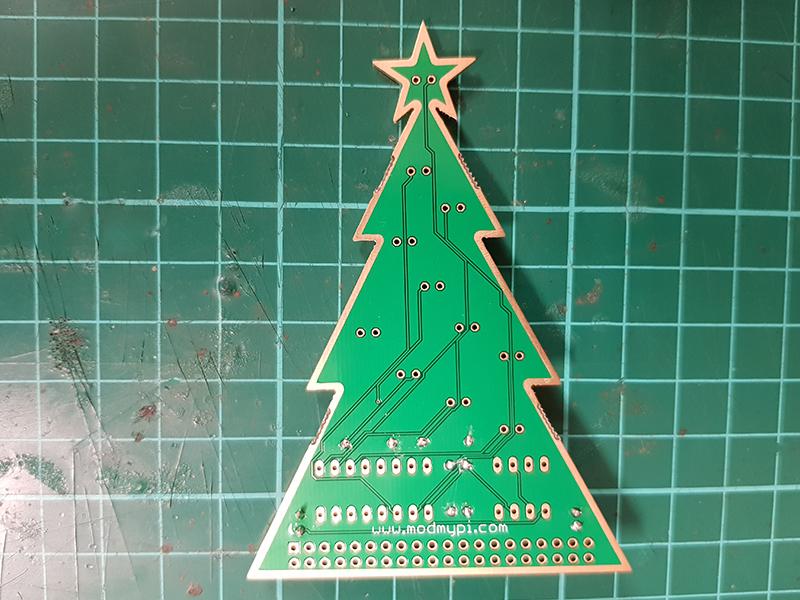

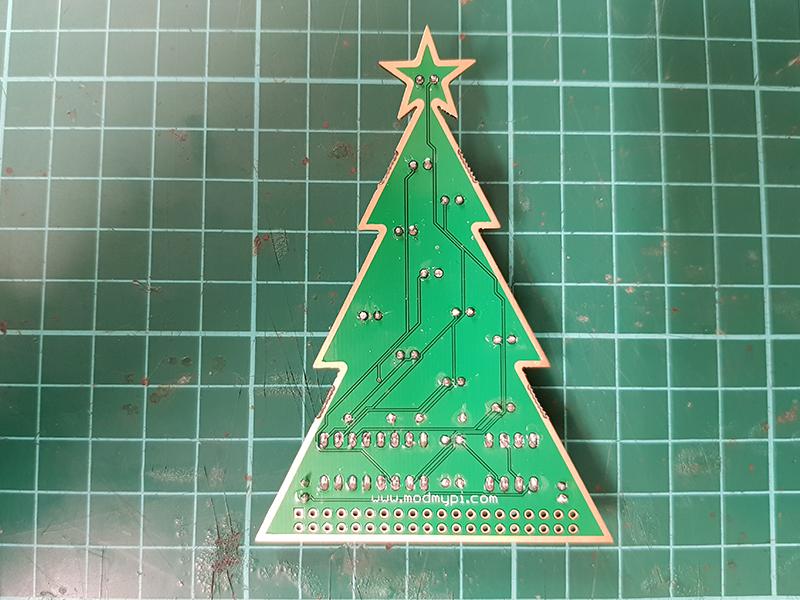

Maintenant, nous pouvons retourner le PCB et souder toutes les jambes en place.
Une fois que vous avez soudé un composant en place, vous pouvez couper les jambes.
Ensuite, nous pouvons ajouter la prise DIP à 8 broches. La prise DIP doit être soudée dans le bon sens. Le PCB a un contour blanc de la prise et un côté a un demi-cercle. Assurez-vous que le demi-cercle sur la prise est aligné avec le demi-cercle sur le PCB.

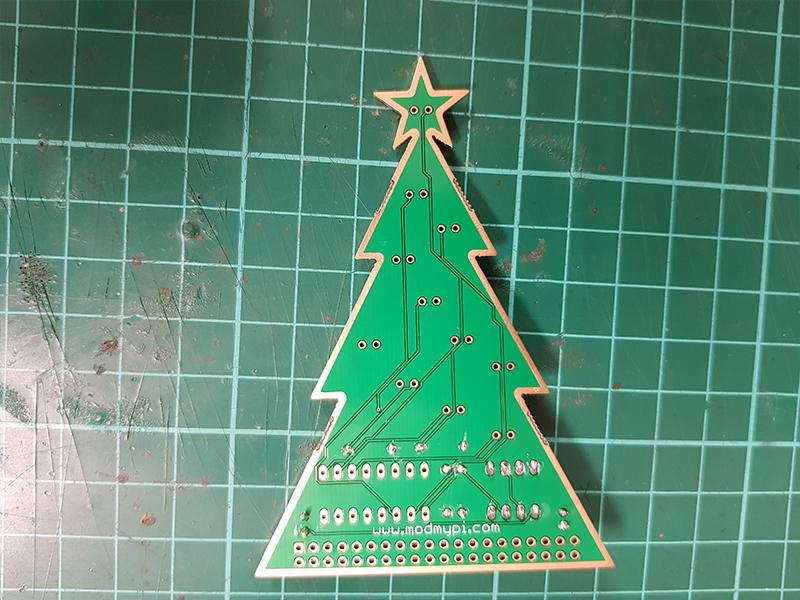

Retournez le PCB et souder en place.

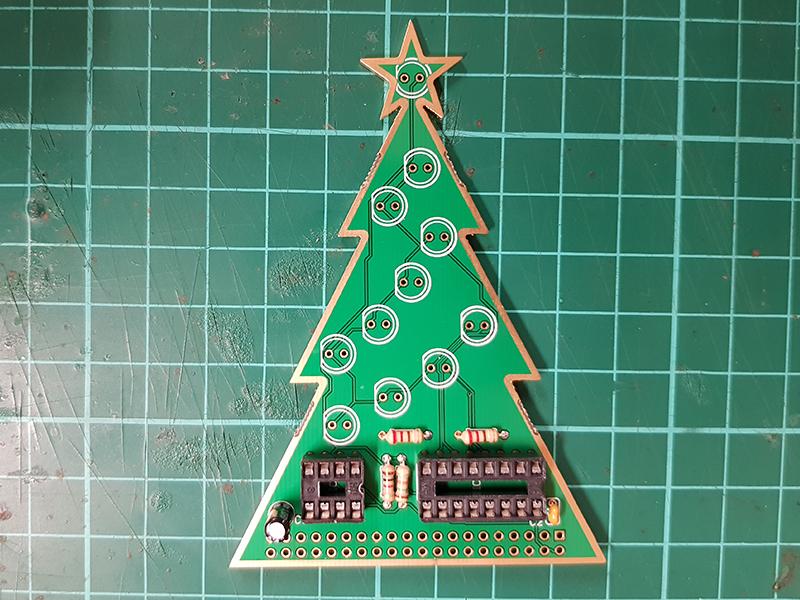

Nous pouvons maintenant ajouter la prise DIP 16 broches. Tout comme le DIP à 8 broches, celui-ci doit être soudé dans le bon sens.
Retournez le PCB et souder en place.
Il est temps d’ajouter quelques LED! Les LED doivent être ajoutées avec la bonne orientation. La jambe courte de la LED doit aller dans le trou le plus proche du bord plat du contour sur le PCB.

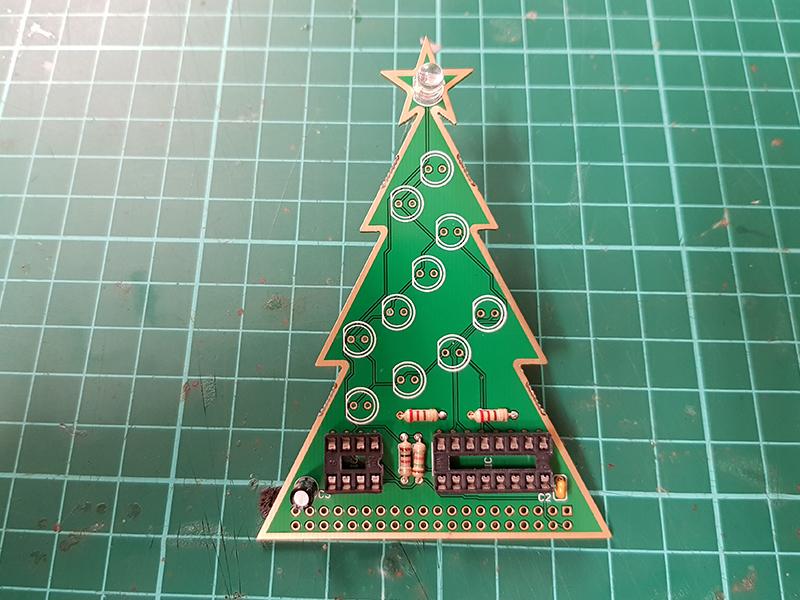

Commençons par la LED blanche claire. Cela va au sommet de l’arbre.

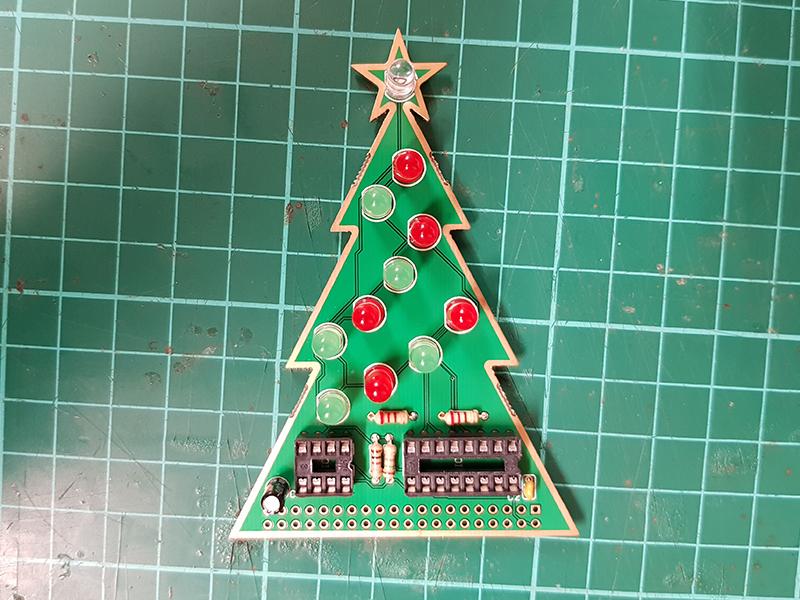

Ensuite, vous pouvez ajouter les LED rouges et vertes. Ceux-ci peuvent aller dans n’importe quel ordre! Nous avons opté pour le modèle alternatif classique.

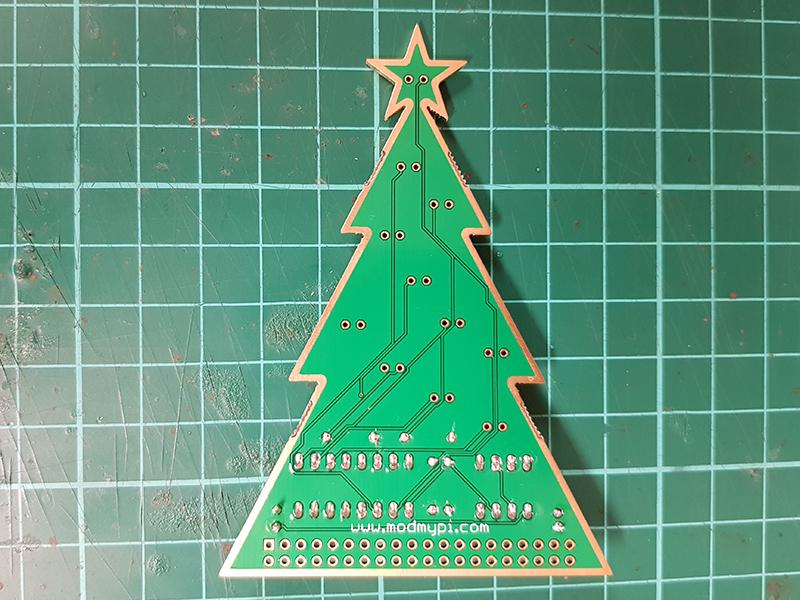

Retournez le PCB et souder en place.

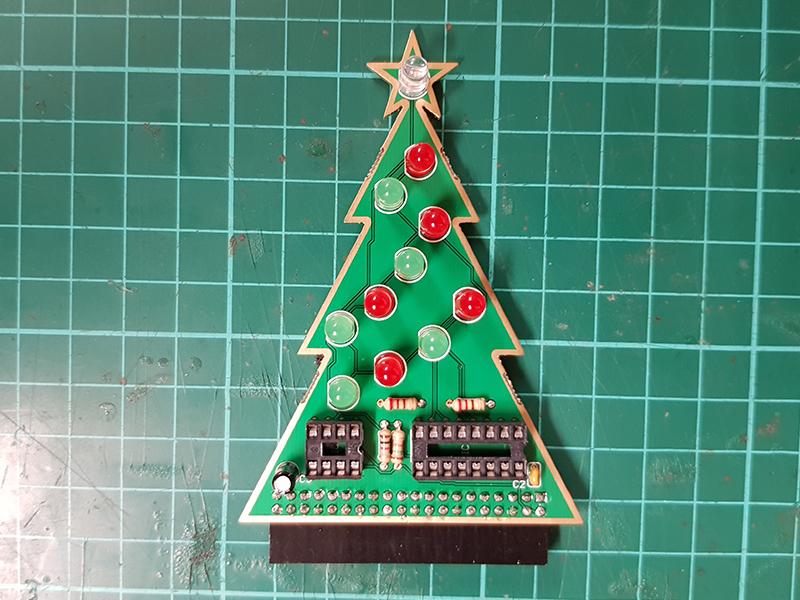

Le dernier composant à souder est l’en-tête à 90 degrés. Les broches d’en-tête doivent être insérées à l’arrière du PCB et soudées à l’avant du PCB. Vérifiez avec l’image pour vous assurer que vous obtenez ce correct.

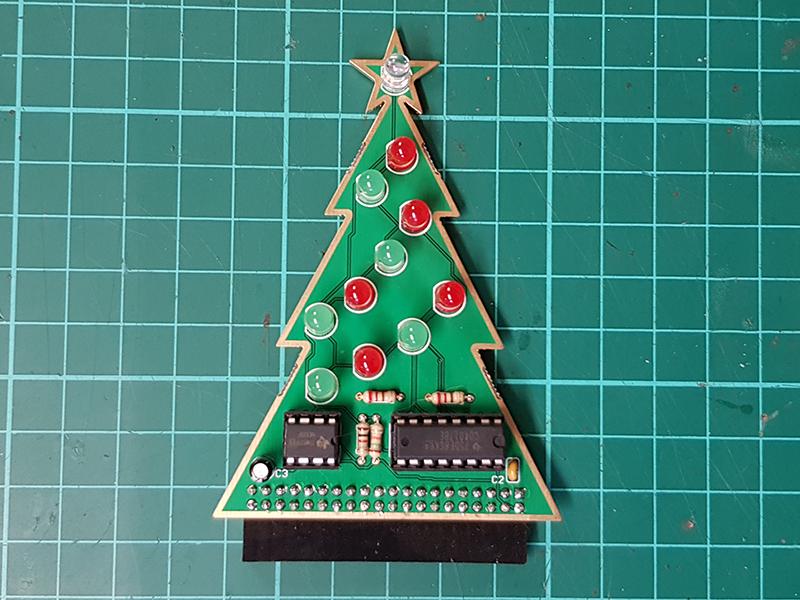

Avec tout soudé en place, ajoutez simplement l’IC à 8 broches (un compteur 555) et l’IC à 16 broches (un compteur de décades). Assurez-vous que ceux-ci sont insérés dans le bon sens. Le demi-cercle sur le circuit intégré doit correspondre avec le demi-cercle sur le cercle et le PCB.

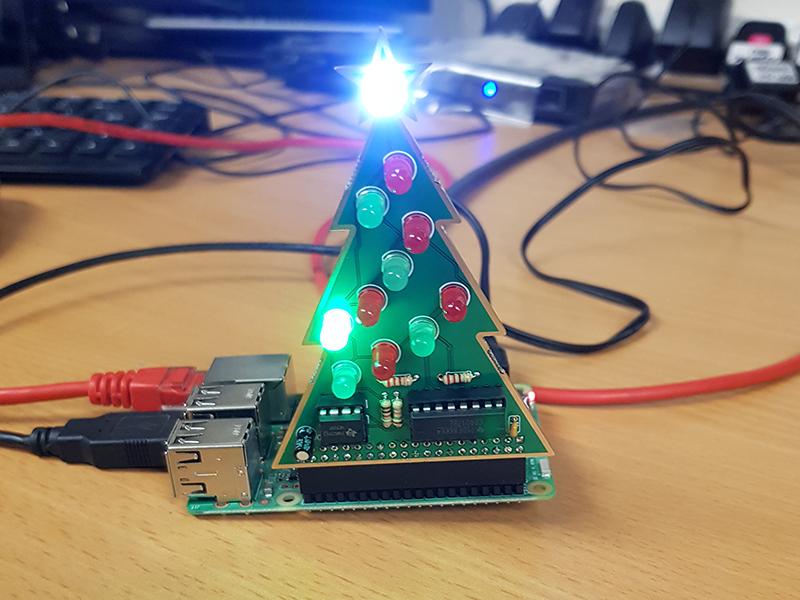

C’est tout fait! Maintenant, branchez-le simplement sur votre Raspberry Pi (assurez-vous que les LED sont tournées loin du Pi), donnez à votre Pi un peu de puissance et regardez votre arbre de Noël scintiller!
La LED blanche devrait scintiller lorsque les LED rouge et verte « courent » dans l’arbre.
