Guide d’assemblage du boîtier du TV HAT (Raspberry Pi Zero)

Guide dassemblage du boitier du TV HAT Raspberry Pi Zero.jpgv1561537214
Guide dassemblage du boitier du TV HAT Raspberry Pi Zero.jpgv1561537214

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi Zero / Zero W
  • Raspberry Pi TV uHAT
  • Coque TV uHAT Raspberry Pi Zero
  • 6x pièces en acrylique
  • 4x M2,5 x 4 mm M / F entretoises
  • 3 entretoises F / F M2,5 x 11 mm
  • 3 entretoises M2,5 x 11 mm M / F
  • 7x vis d’argent M2,5
  • 1x écrou M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

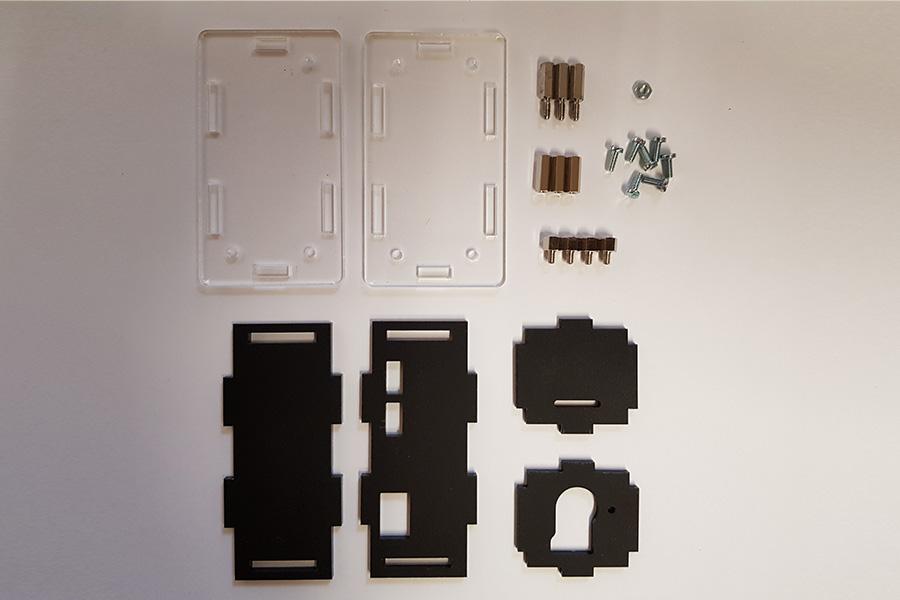

Voici les pièces du kit de valise:

Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1591903810 86 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

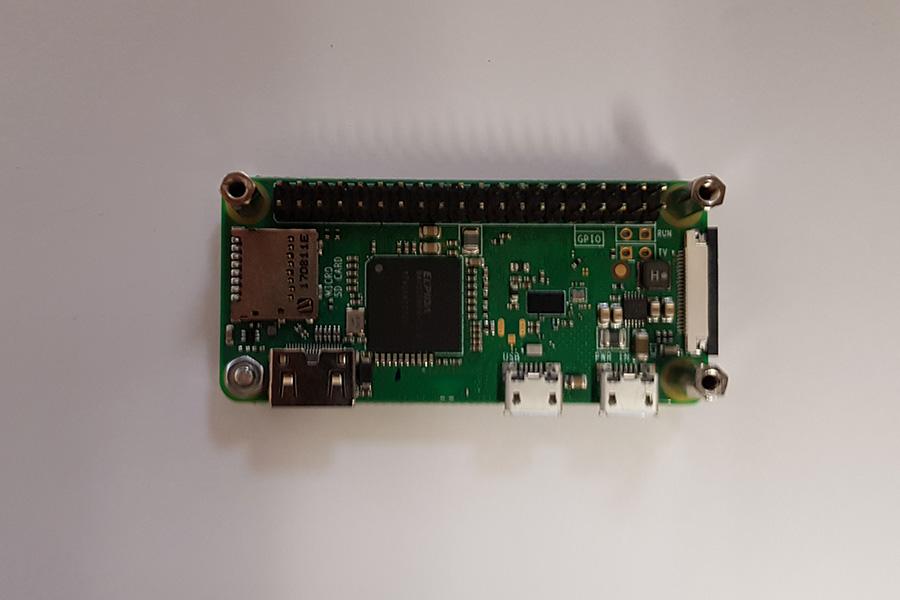

Insérez l’extrémité mâle des entretoises de 4 mm dans chacun des trous de montage sur le Pi depuis le dessous. Fixez le support le plus proche du port HDMI avec un écrou et les trois autres avec un support F / F de 11 mm.

1591903810 48 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

1591903810 293 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

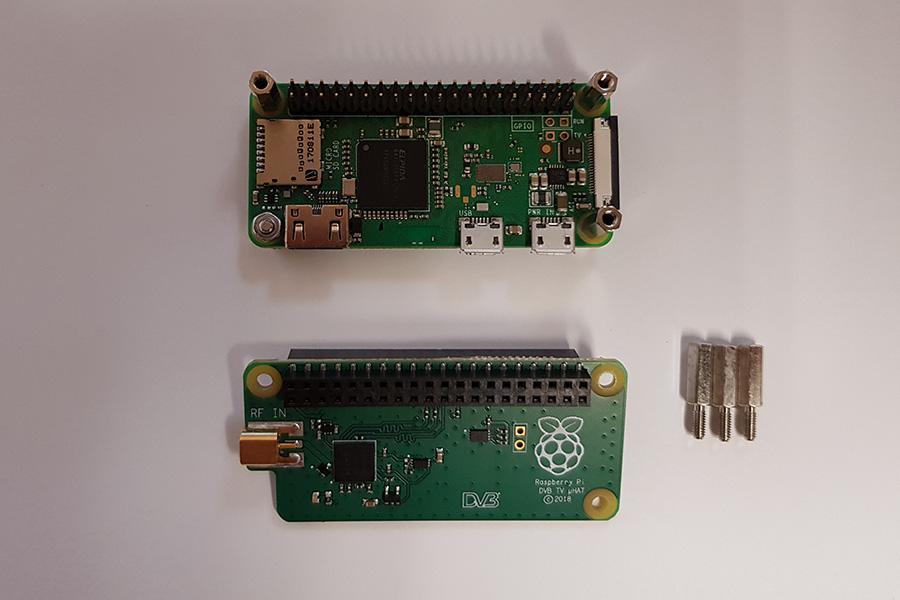

Fixez le uHAT du téléviseur à l’en-tête GPIO du Pi et fixez-le avec les trois entretoises M / F de 11 mm.

1591903810 143 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

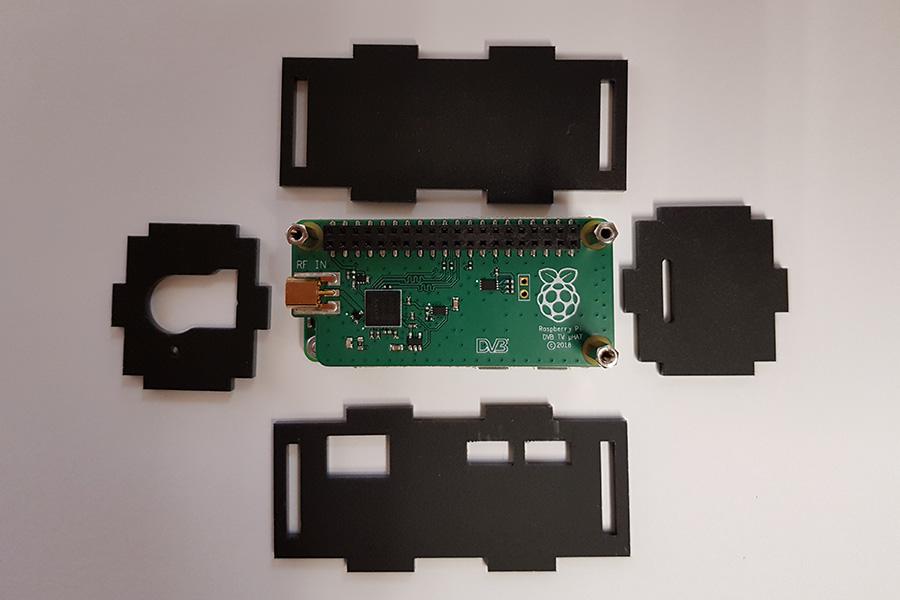

1591903811 241 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

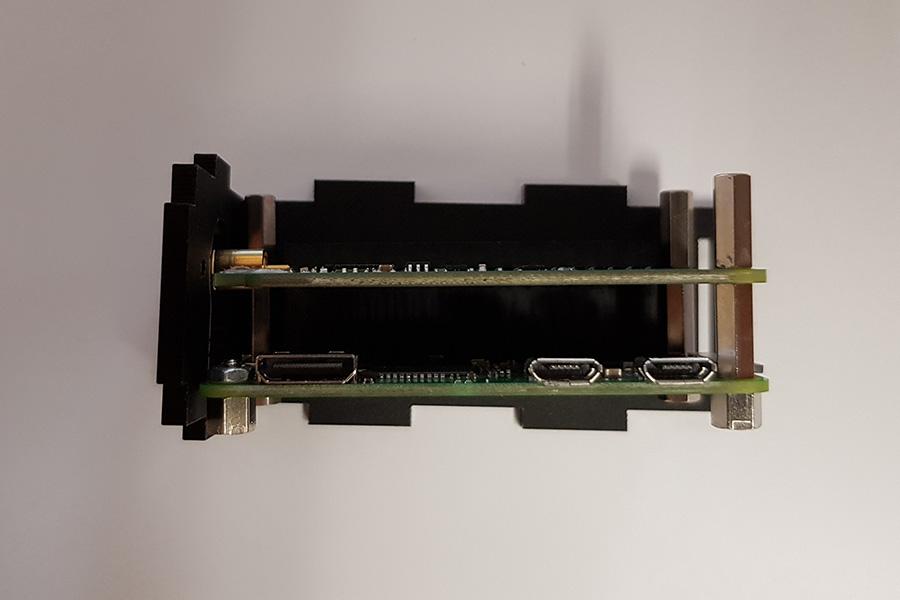

Maintenant, nous pouvons ajouter la plaque latérale. Commencez par tourner le Pi sur le côté, GPIO vers le bas, sur le dessus de la plaque latérale vierge. Ajoutez ensuite la plaque de la carte SD.

1591903811 833 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

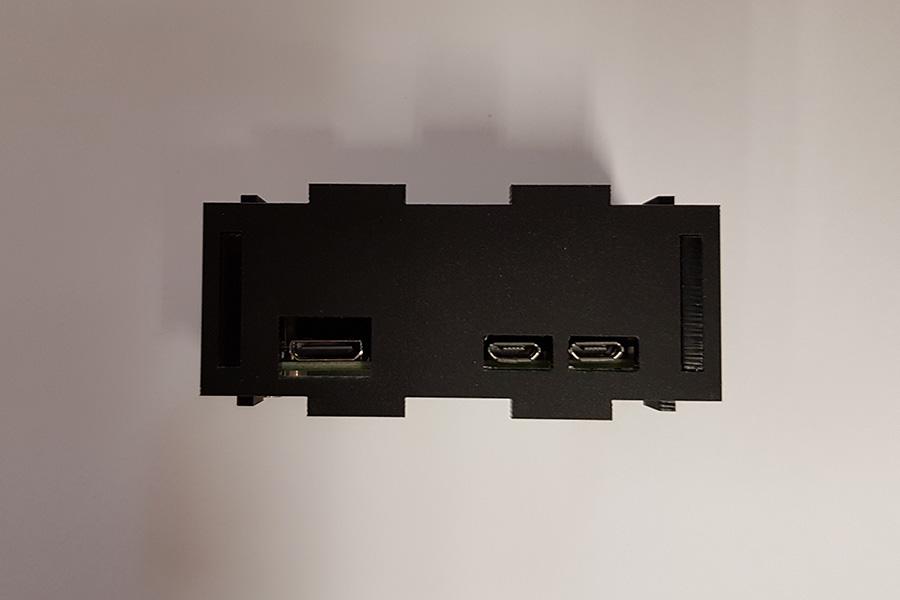

Ensuite, vous pouvez ajouter la plaque du port de la caméra, suivie de la plaque HDMI.

1591903811 262 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

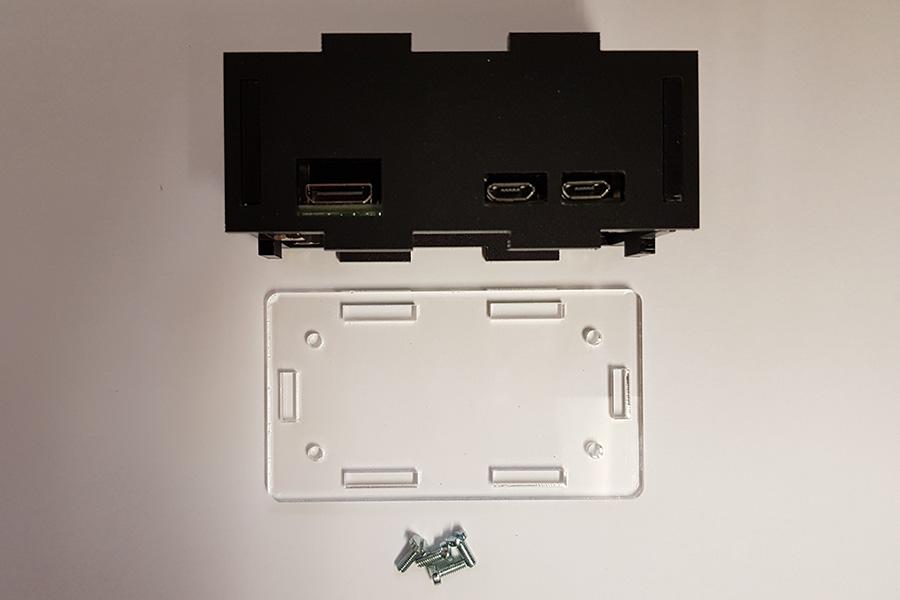

1591903811 368 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

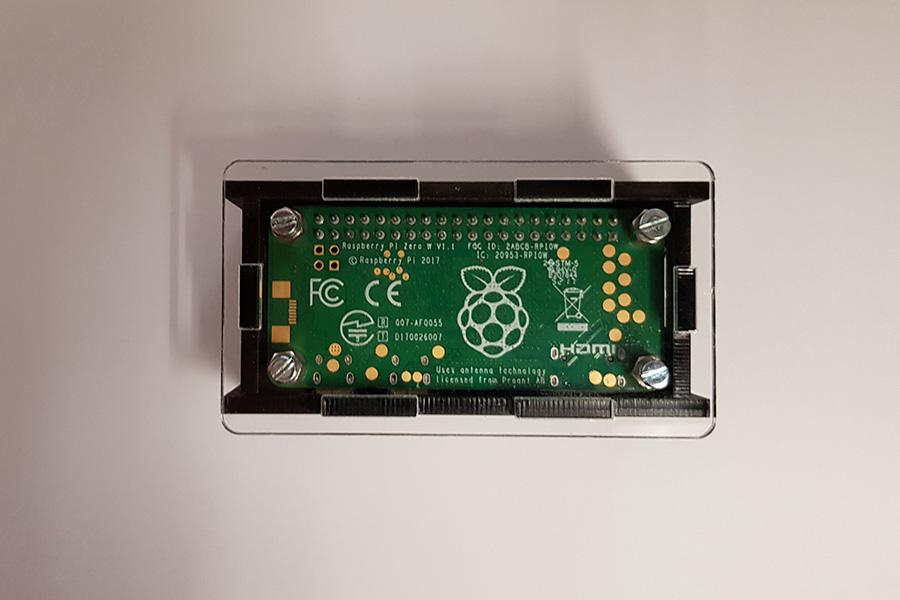

Ajoutez soigneusement la plaque inférieure et fixez-la à l’aide de quatre vis M2,5

1591903811 277 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

1591903811 925 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero

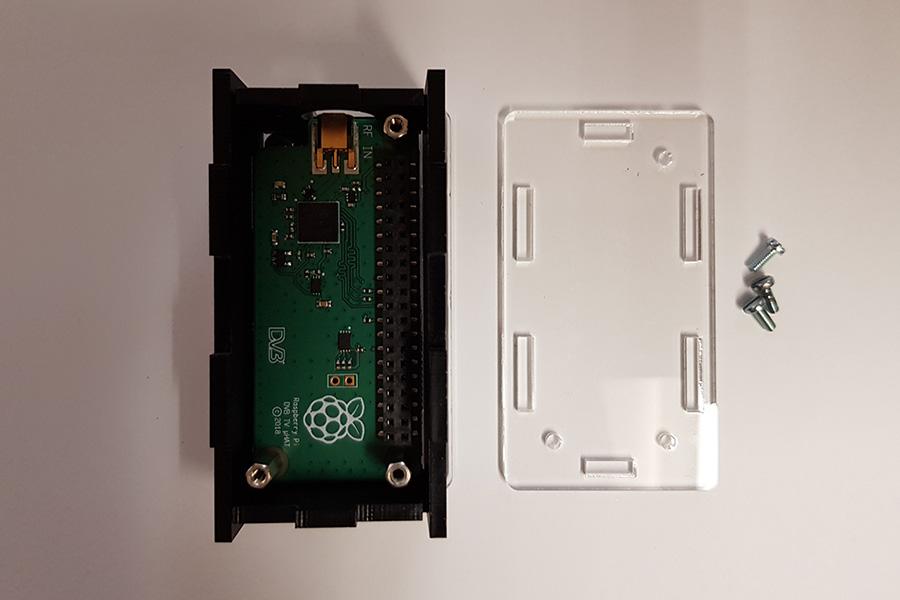

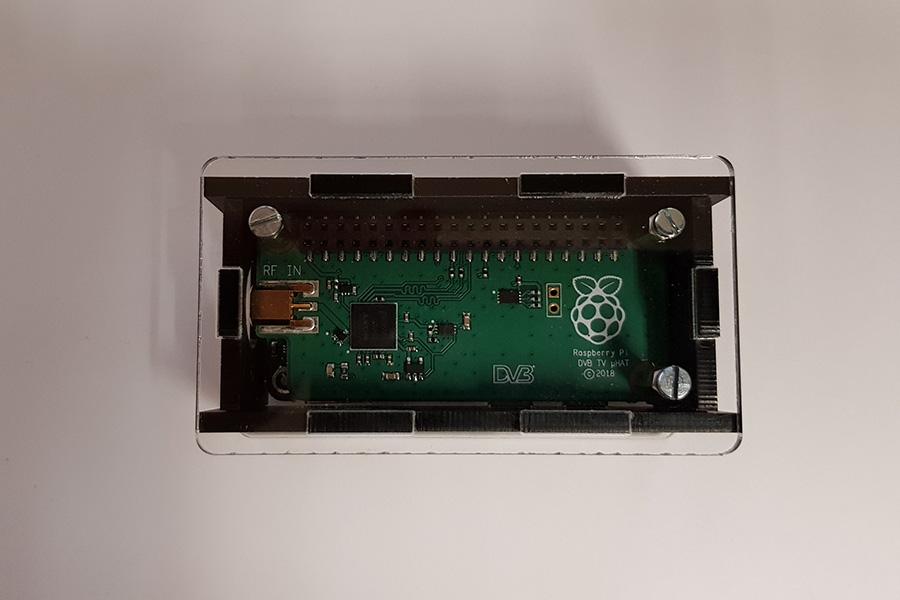

Enfin, ajoutez la plaque supérieure et fixez-la avec les trois vis restantes.

1591903811 883 Guide dassemblage du boitier du TV HAT Raspberry Pi Zero
