Guide d’assemblage du boîtier du TV HAT (Raspberry Pi 3B +)

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Raspberry Pi TV uHAT
  • Coque TV uHAT Raspberry Pi 3B +
  • 7x pièces en acrylique
  • 4x M2,5 x 8 mm M / F entretoises
  • 4 entretoises F / F M2,5 x 11 mm
  • 4x M2,5 x 11 mm M / F entretoises
  • 8x vis d’argent M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

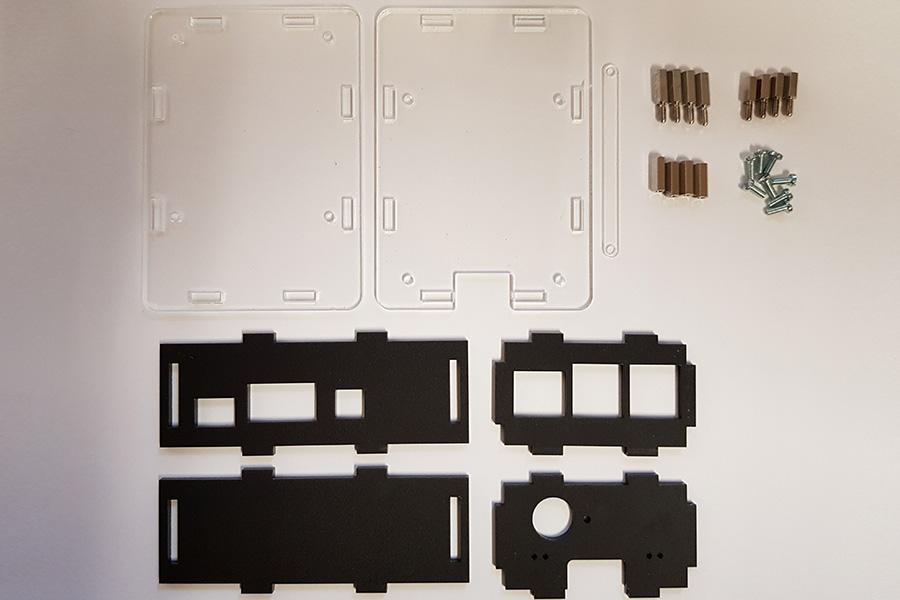

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

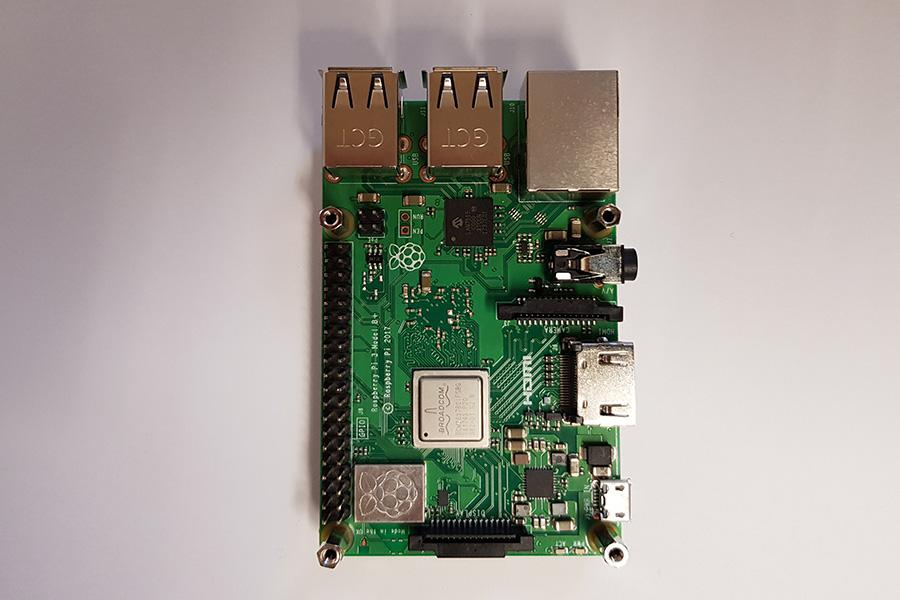

Insérez l’extrémité mâle des entretoises de 8 mm dans chacun des trous de montage sur le Pi à partir du dessous. Fixez en place avec les entretoises de 11 mm F / F, celles-ci devraient être sur le côté supérieur du Pi.

blank

blank

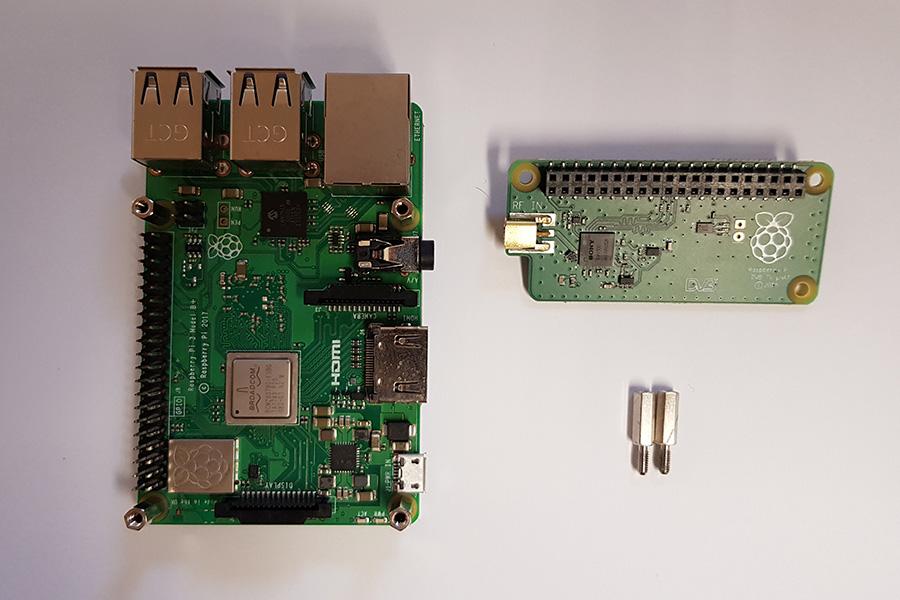

Fixez le téléviseur uHAT à l’en-tête GPIO du Pi et fixez-le avec deux des entretoises 11 mm M / F.

blank

blank

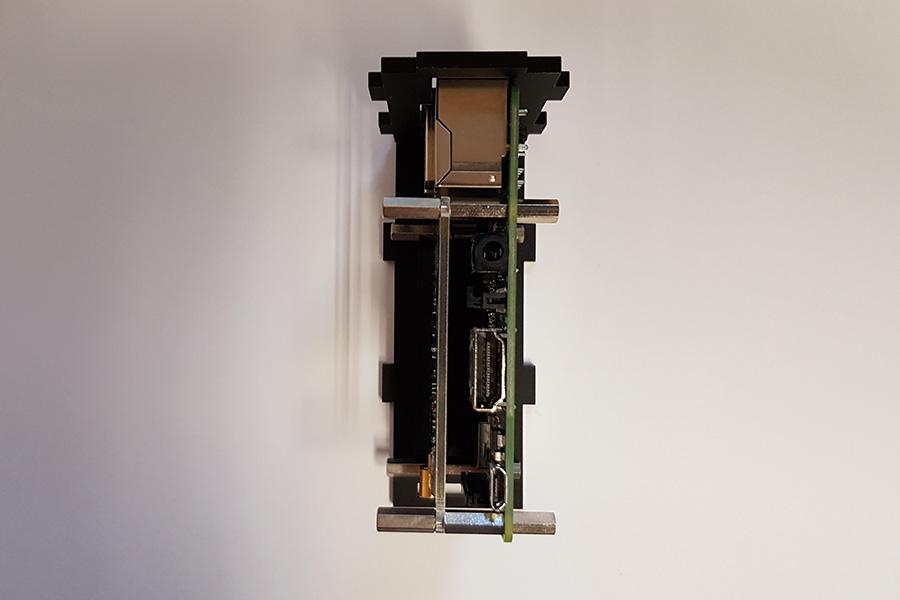

Placez la fine bande d’acrylique sur les entretoises en haut et en bas du port HDMI et fixez-la avec les deux autres entretoises de 11 mm M / F.

blank

blank

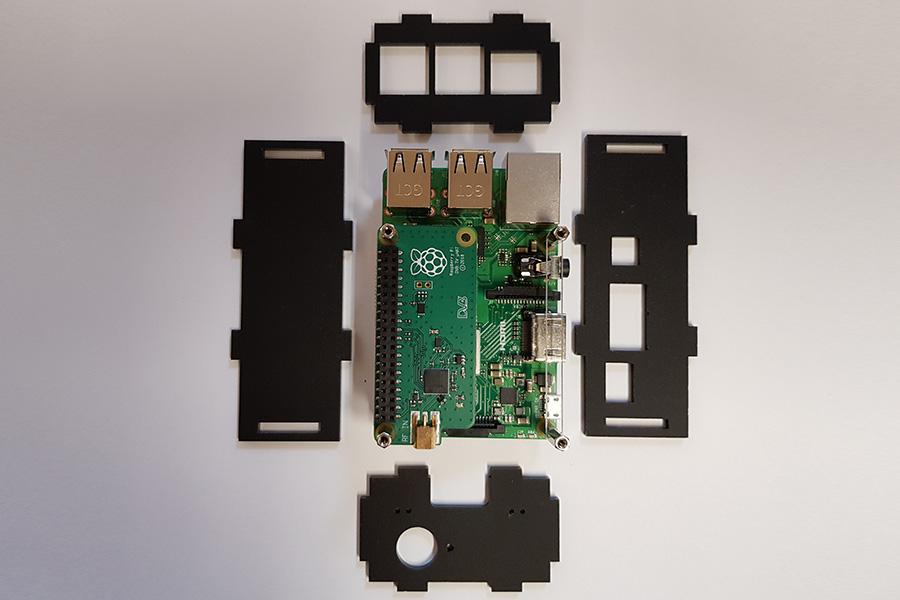

Il est temps d’ajouter les plaques latérales. Commencez par tourner le Pi sur le côté, GPIO vers le bas, sur la plaque latérale et ajoutez la plaque USB / Ethernet.

blank

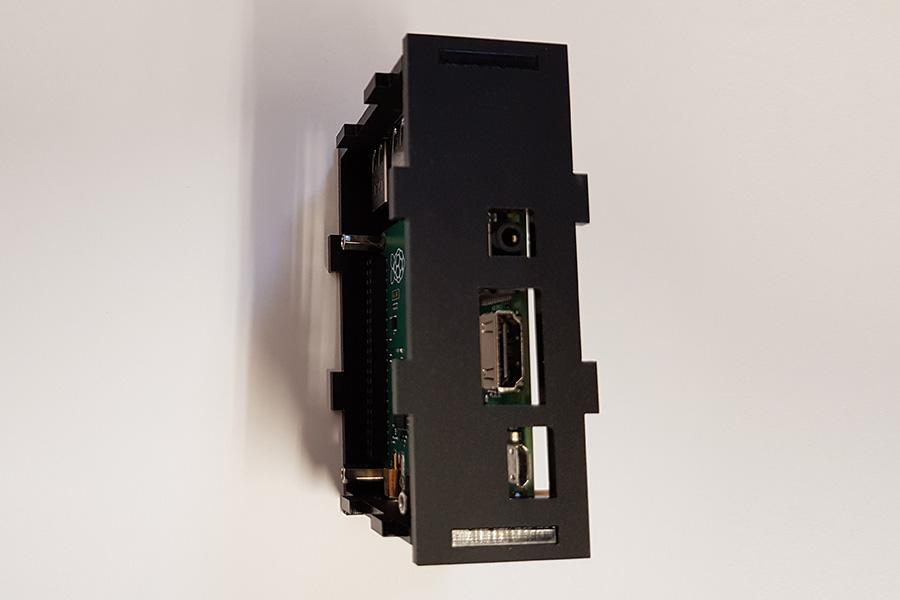

Ajoutez maintenant le côté de la carte SD, suivi de la plaque HDMI.

blank

blank

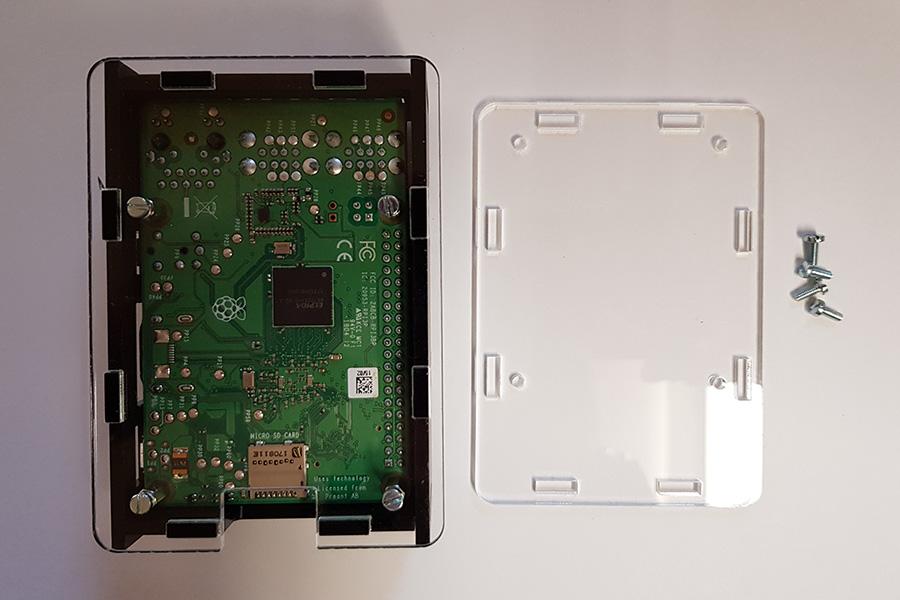

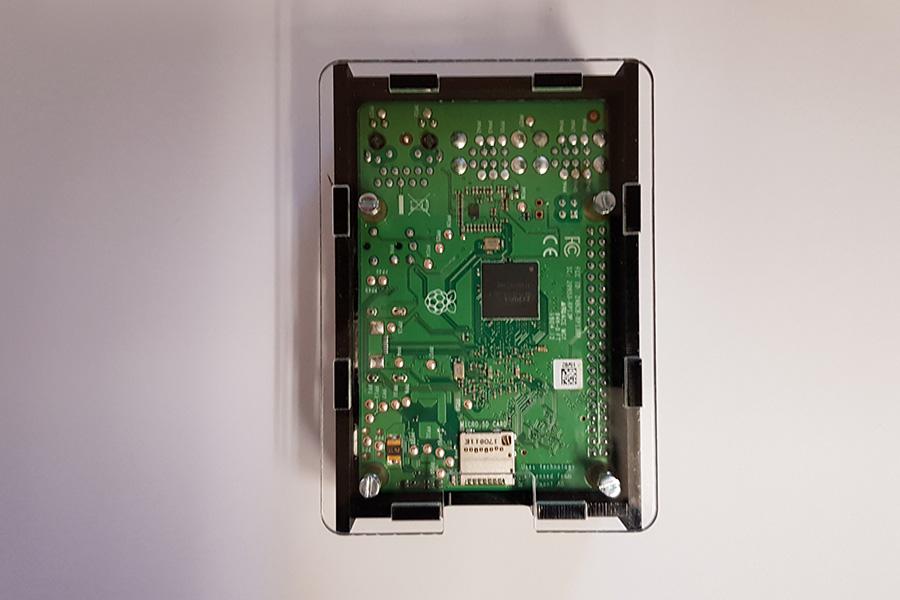

Maintenant, nous pouvons soigneusement ajouter la plaque inférieure, en nous assurant que la découpe dans la plaque inférieure est au-dessus de la fente pour carte SD sur le Pi. Fixez à l’aide des vis M2,5

blank

blank

Il ne reste plus qu’à ajouter la plaque supérieure et à la fixer avec les vis M2,5 restantes.

blank
