Guide d’assemblage des étoiles ModMyPi VESA

Si vous souhaitez attacher votre Raspberry Pi à l’arrière d’un téléviseur ou d’un moniteur, vous aurez probablement besoin d’un support VESA! Les boîtiers ModMyPi ont une option VESA 75 mm pré-percée, mais le ModMyPi VESA Star vous permettra de fixer le boîtier à n’importe quoi jusqu’à 100 mm!

Ce guide vous donnera quelques instructions de montage pour l’étoile VESA. Vous pourrez tout attacher à la main, mais il est préférable de saisir un petit phillips et une tête plate pour vous assurer que tout est bien serré.

Étape 1

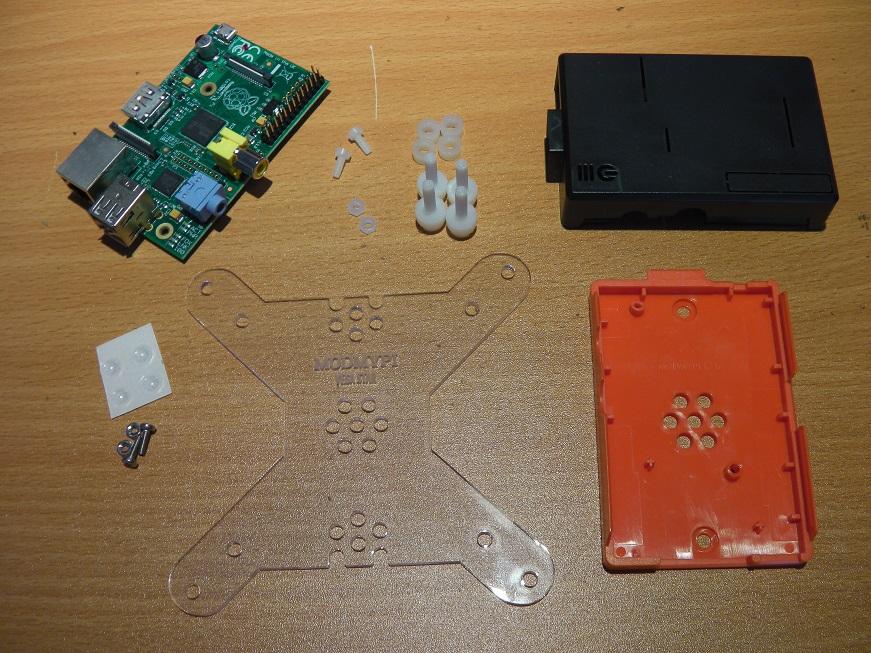

Assurez-vous que vous avez tout. Le ModMyPi VESA Star se compose de:

1 x Étoile ModMyPi VESA

4 vis moletées moletées en nylon M4 16 mm

Entretoises en nylon 4 x 5 mm

2 boulons en nylon de 2,5 mm

2 demi-écrous en nylon de 2,5 mm

Vous aurez également besoin d’un étui ModMyPi Raspberry Pi, composé de:

1 x étui ModMyPi Raspberry Pi

2 vis métalliques de 2,5 mm

2 demi-écrous métalliques de 2,5 mm

4 x pieds en caoutchouc. (Non requis)

blank

Étape 2

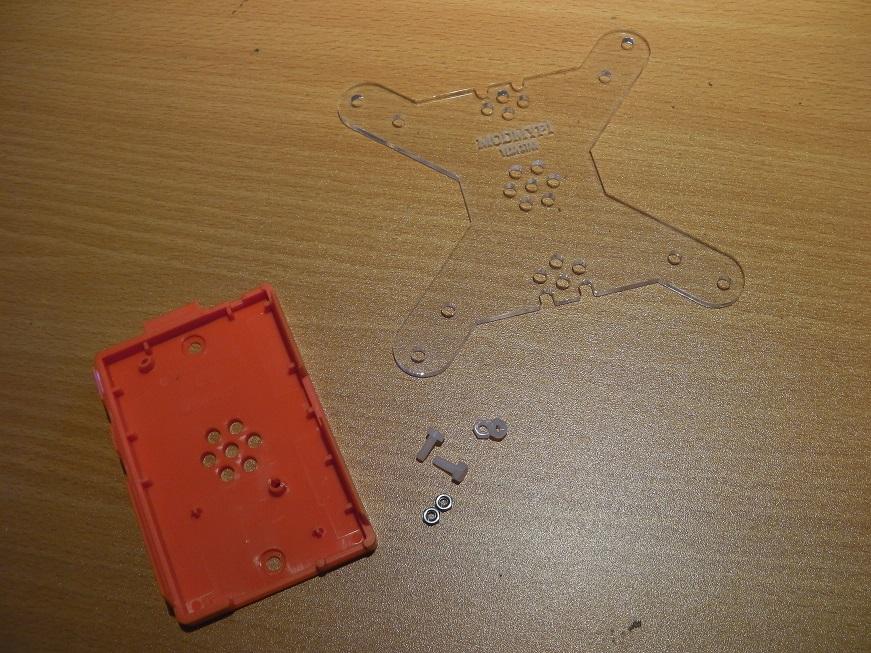

Prenez ce qui suit:

1 x Étoile ModMyPi VESA

1 x moitié inférieure de l’étui ModMyPi Raspberry Pi

2 boulons en nylon de 2,5 mm

2 demi-écrous en nylon de 2,5 mm

2 demi-écrous métalliques de 2,5 mm

blank

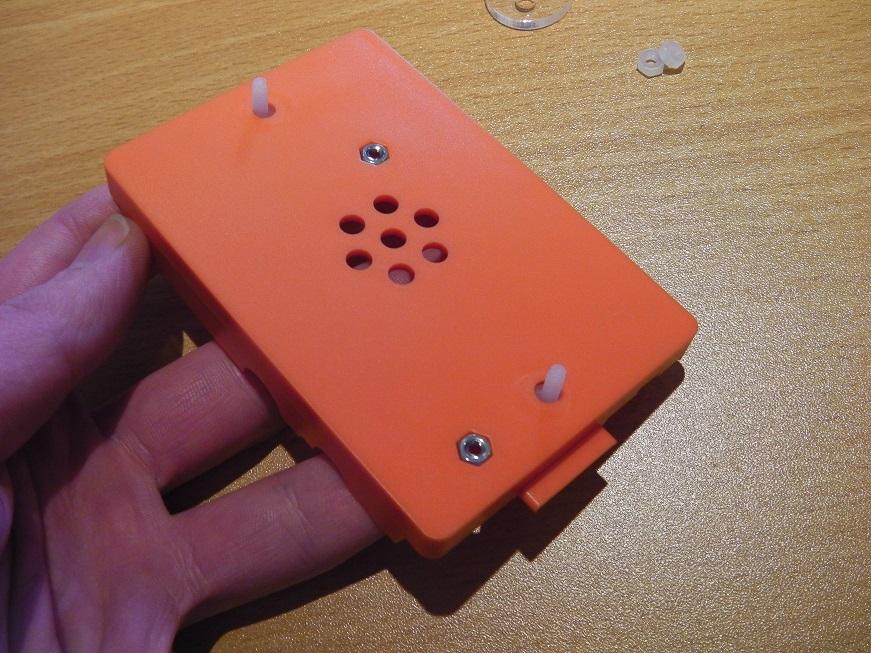

Placez les 2 boulons en nylon dans les trous VESA de 75 mm sur la partie inférieure du boîtier et placez les écrous métalliques dans leurs alcôves respectives, comme ci-dessous.

blank

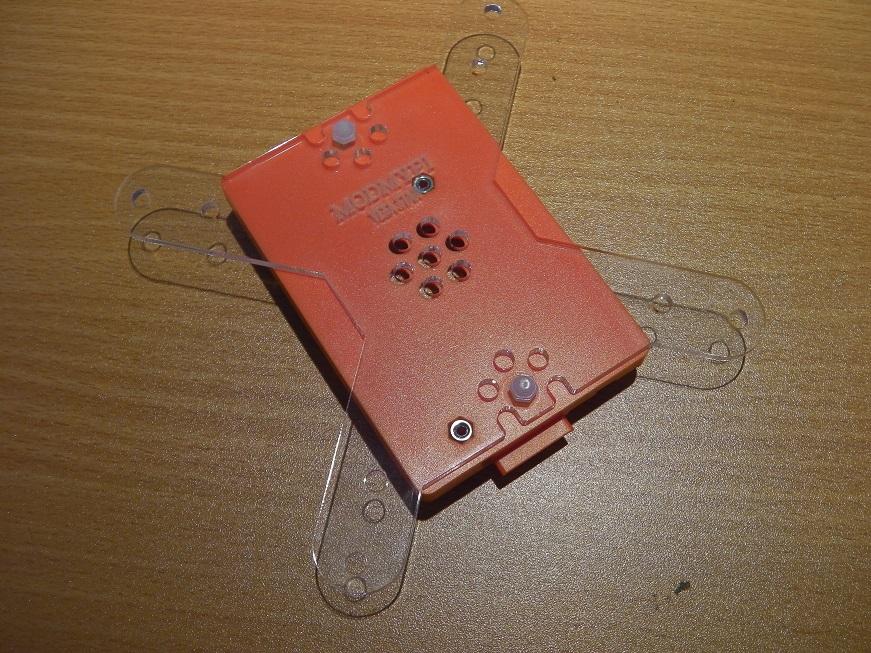

Placez ensuite l’étoile VESA sur les boulons en nylon et utilisez les écrous en nylon pour la fixer!

blank

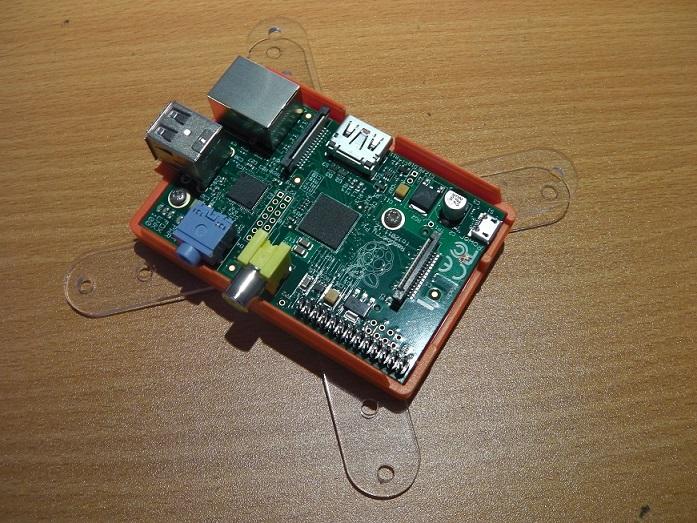

Retournez ensuite le Raspberry Pi et utilisez les 2 vis métalliques pour le fixer à la plaque inférieure.

blank

Étape 3

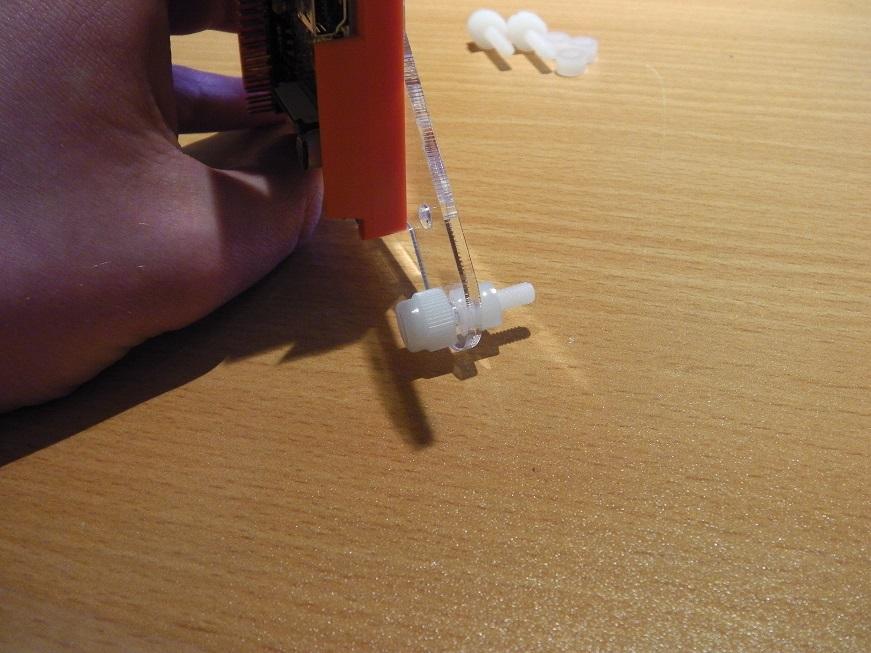

Le coup d’image montre comment les vis à oreilles et les entretoises sont utilisées pour connecter la plaque VESA à un téléviseur ou un moniteur.

blank

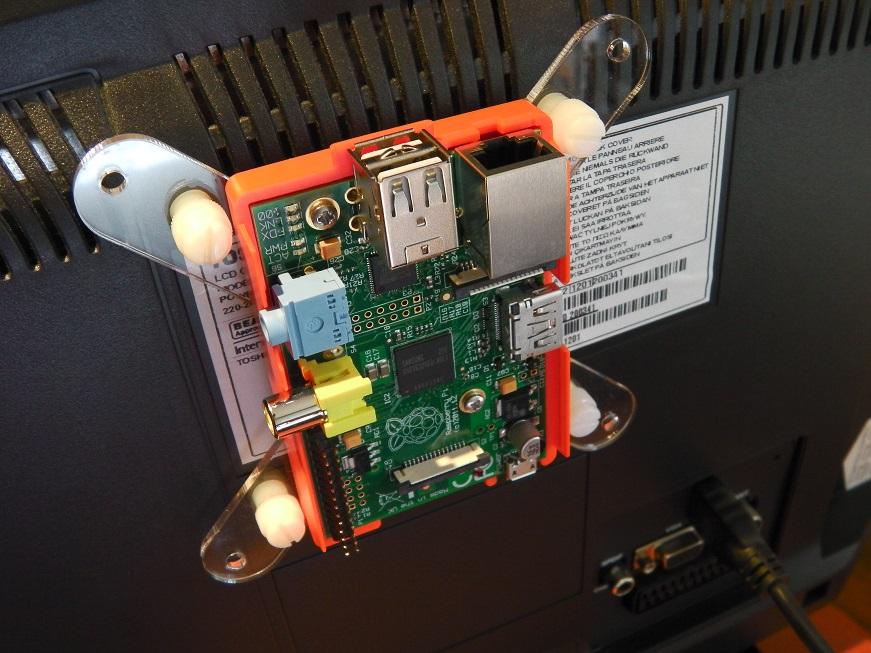

Insérez simplement les vis à tête dans la plaque, puis placez les entretoises sur ces vis à oreilles. Montez ensuite le tout à l’arrière de l’écran! Facile 🙂

blank

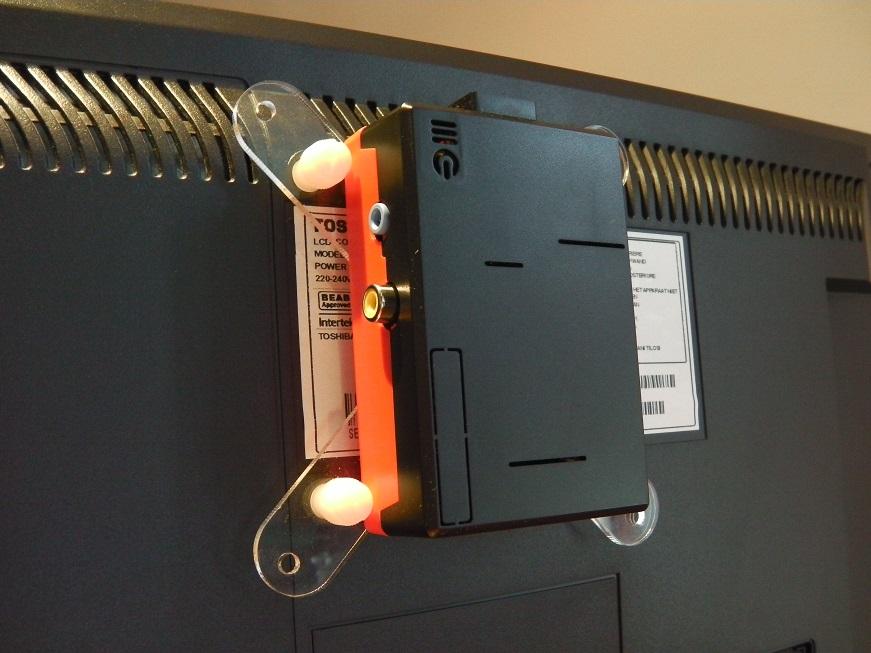

Vous pouvez ensuite clipser la moitié supérieure du boîtier! Fini!
