Guide d’assemblage d’écran Waveshare 10.1 «

Guide d’assemblage d’écran Waveshare 10.1 «

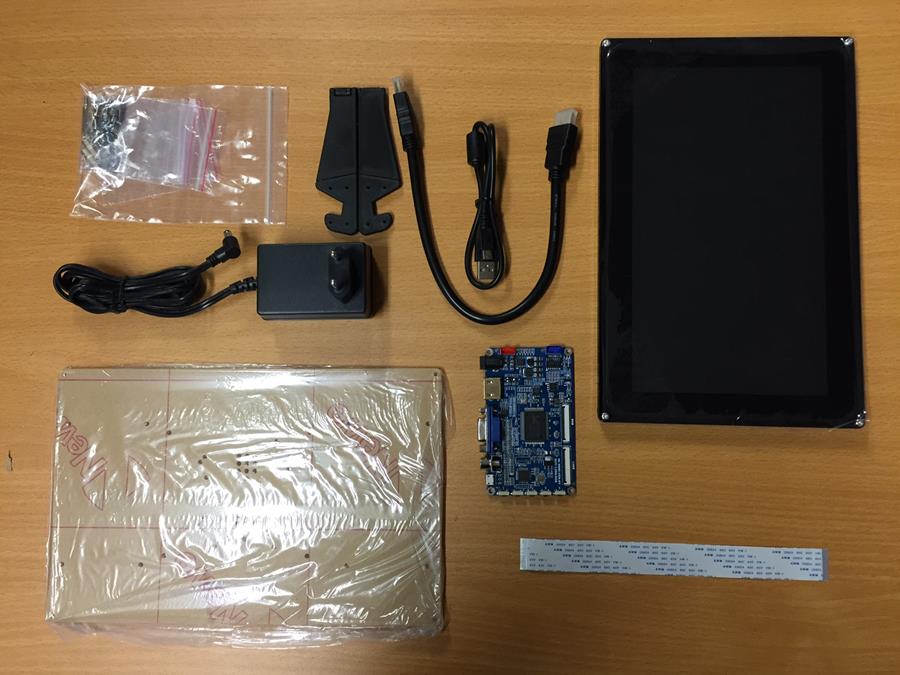

Dans le kit de partage de vagues, vous recevrez les éléments suivants:

  • Écran (pré-assemblé en acrylique)
  • Feuille de montage acrylique
  • Carte contrôleur d’écran
  • Câble plat
  • câble HDMI
  • Câble USB vers micro USB
  • Support d’écran
  • Boulons de montage
  • Alimentation (12V 2A)

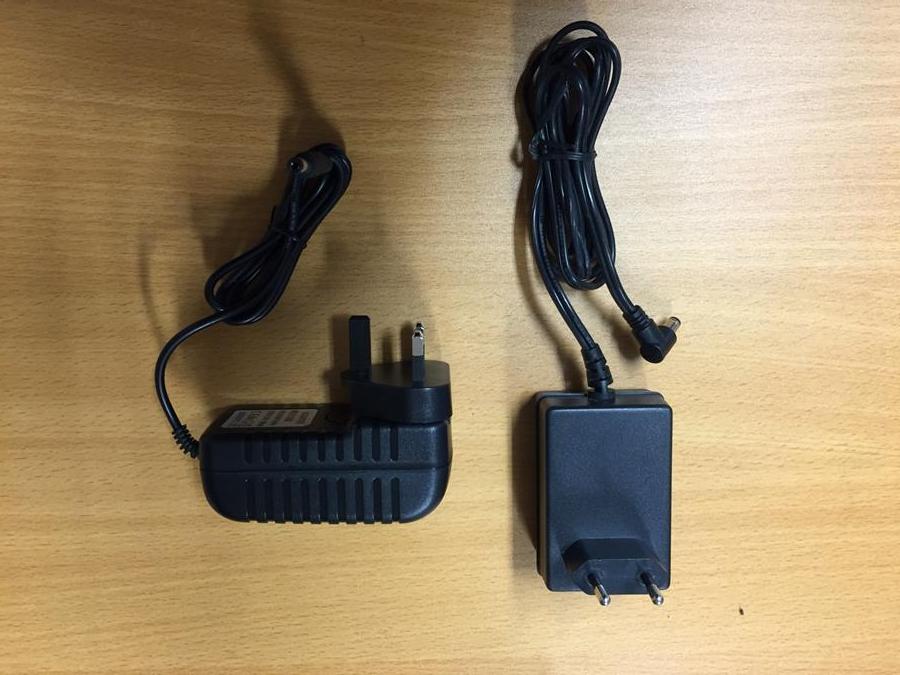

L’écran de partage d’ondes d’origine est livré avec une alimentation électrique de l’UE (à gauche). Si vous achetez chez nous, nous échangeons cela avec une alimentation électrique universelle (UK / EU / US / AUS) pour le rendre compatible avec les multiples régions.

Guide dassemblage decran Waveshare 101

1591857436 327 Guide dassemblage decran Waveshare 101

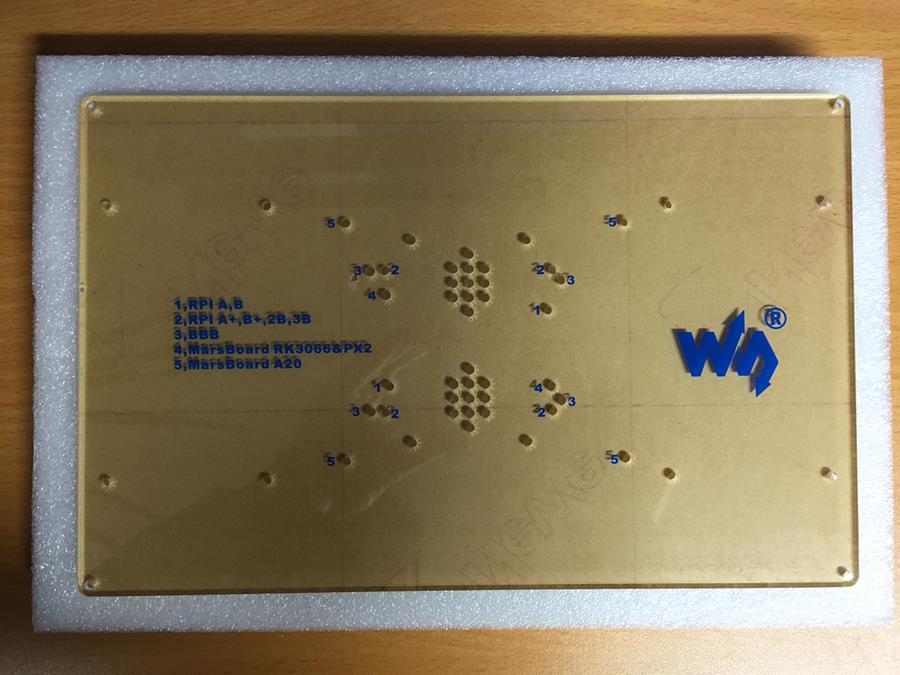

Prenez votre plaque acrylique:

1591857436 948 Guide dassemblage decran Waveshare 101

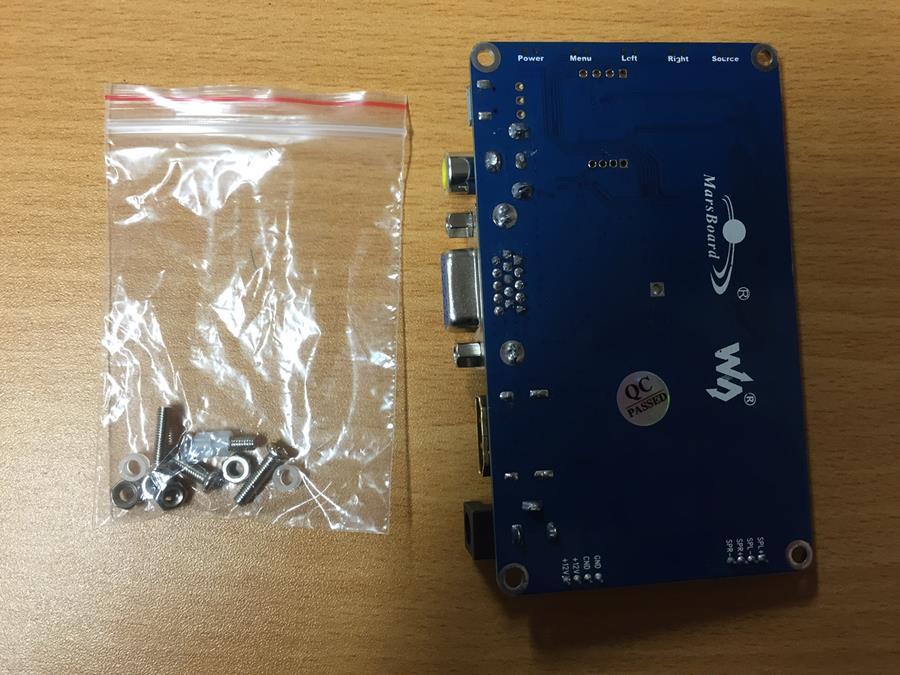

Prenez le pack de boulons de montage suivant et la carte de pilote d’écran

1591857436 662 Guide dassemblage decran Waveshare 101

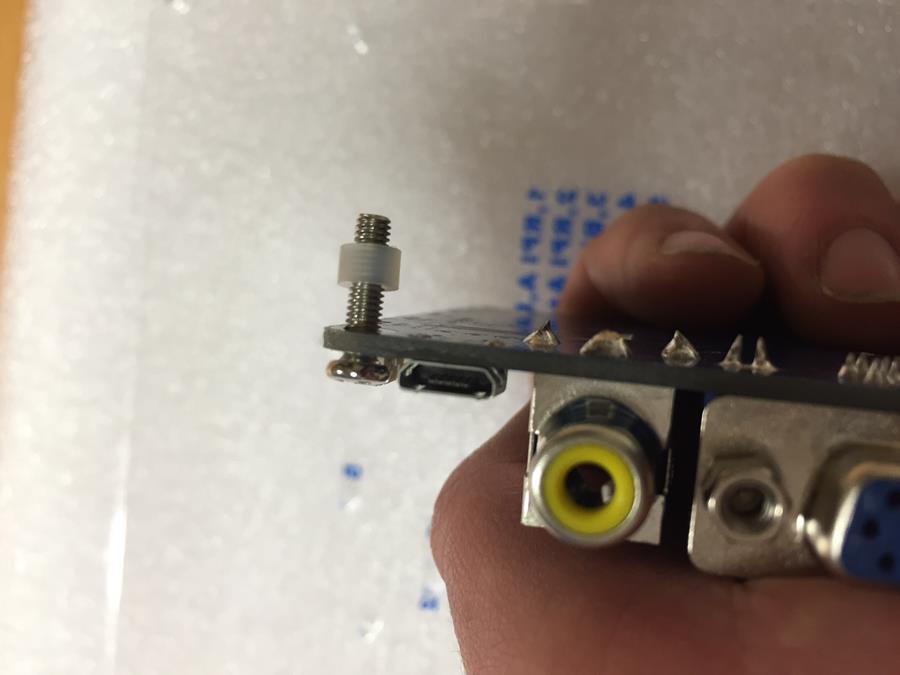

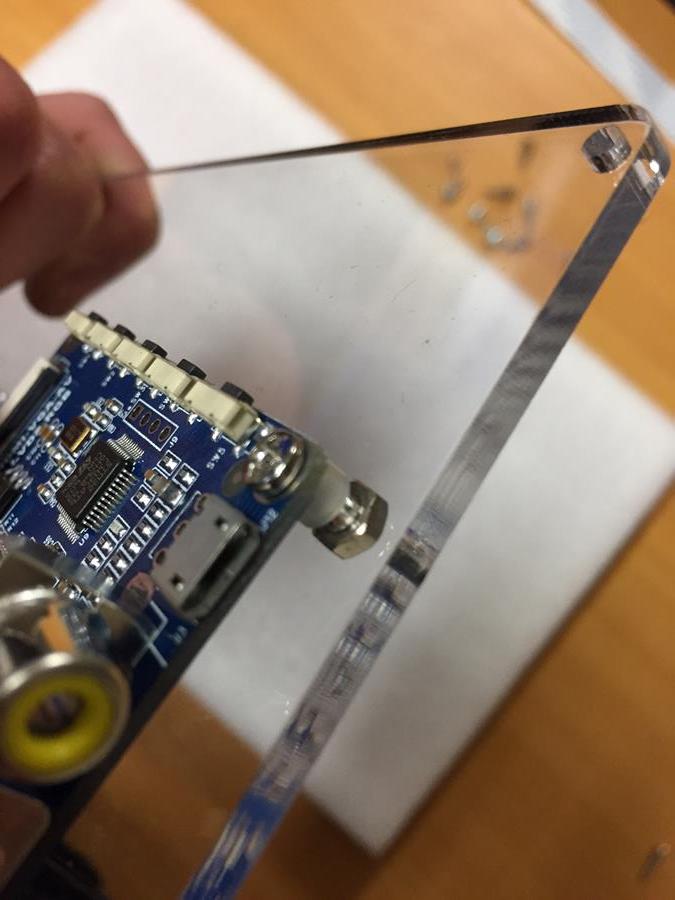

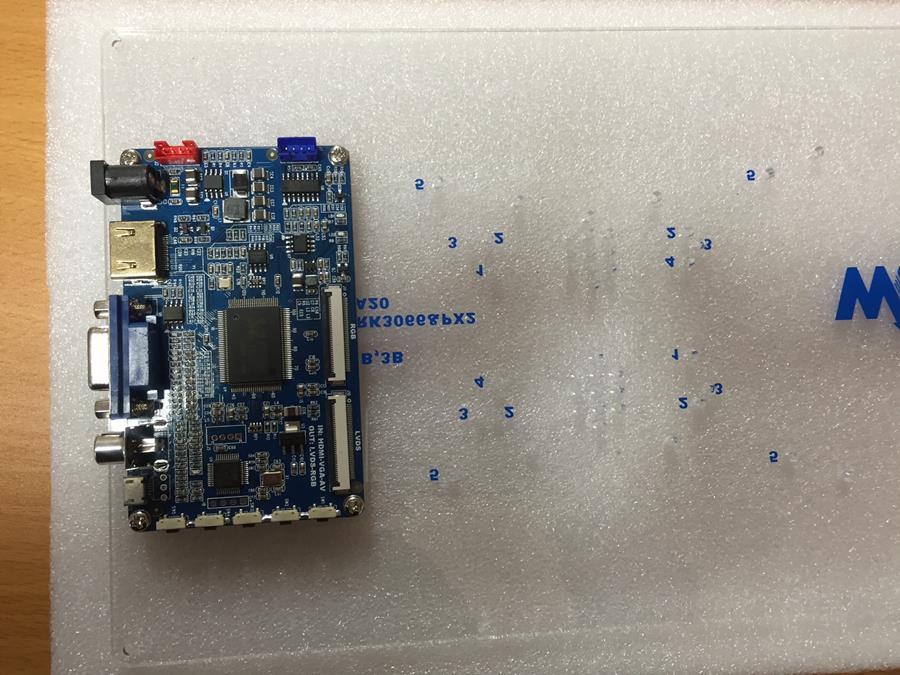

Montez la carte pilote d’écran sur la plaque acrylique sur le côté inférieur gauche:

1591857436 975 Guide dassemblage decran Waveshare 101

1591857436 743 Guide dassemblage decran Waveshare 101

1591857436 93 Guide dassemblage decran Waveshare 101

Prenez l’écran et placez-le soigneusement face vers le bas:

1591857437 436 Guide dassemblage decran Waveshare 101

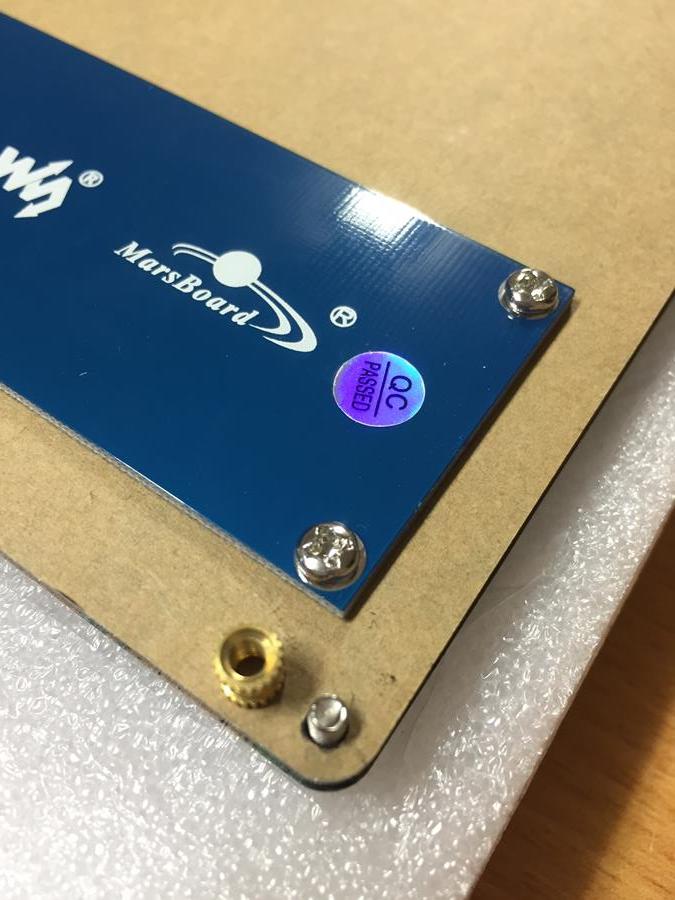

Retirez les entretoises temporaires en laiton et jetez-les:

1591857437 2 Guide dassemblage decran Waveshare 101

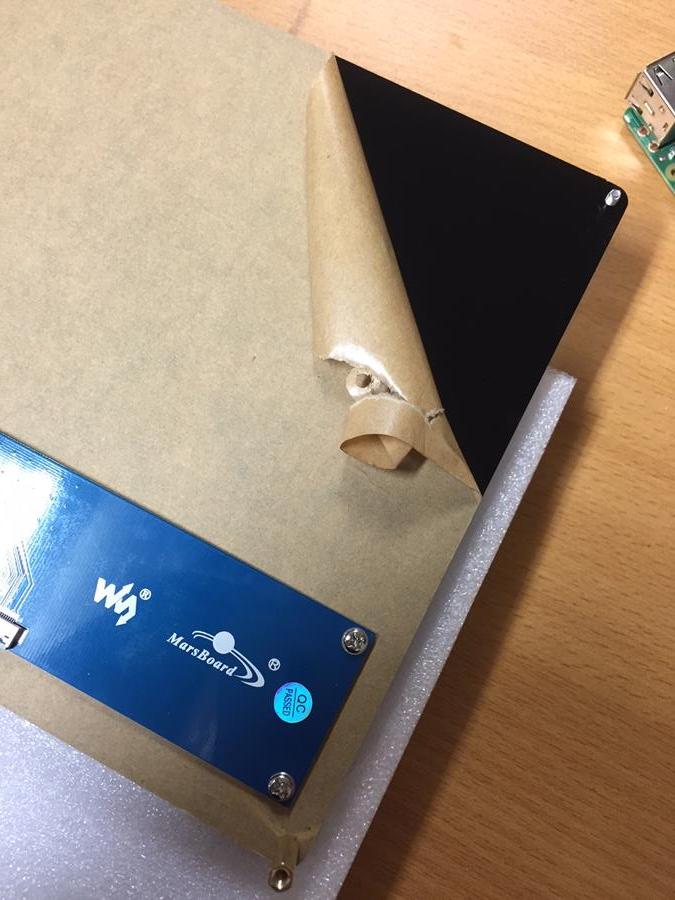

Vous pouvez alors commencer à décoller le support protecteur:

1591857437 514 Guide dassemblage decran Waveshare 101

Débranchez la carte de commande LCD pour retirer le support par le dessous:

1591857437 585 Guide dassemblage decran Waveshare 101

Décollez le support:

1591857437 197 Guide dassemblage decran Waveshare 101

Voila!

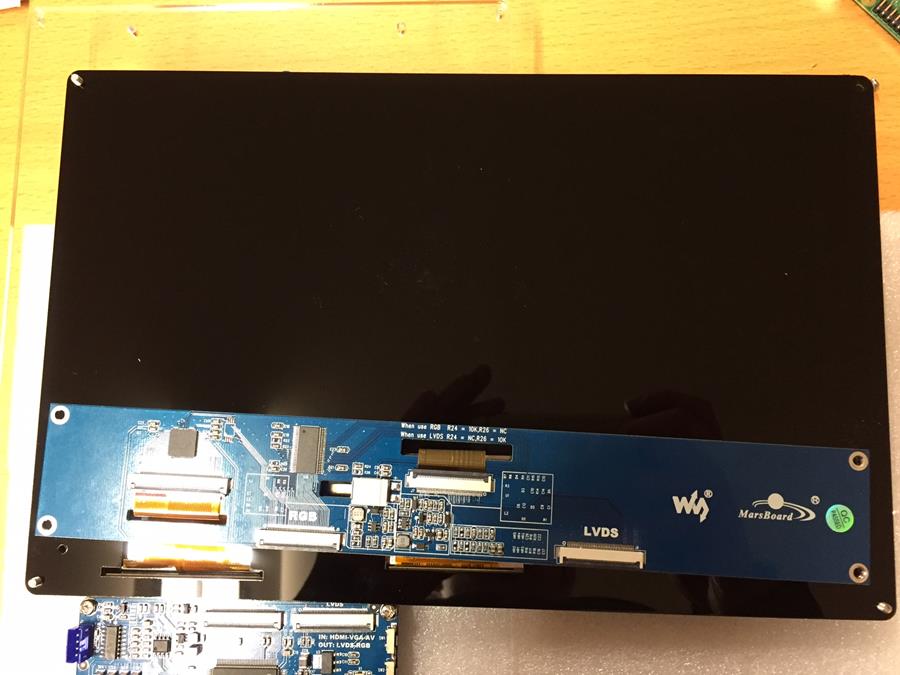

1591857437 443 Guide dassemblage decran Waveshare 101

Prenez le kit avec les entretoises en laiton plus longues

1591857437 354 Guide dassemblage decran Waveshare 101

Remontez la carte LCD et placez les entretoises en laiton à la place des entretoises en laiton (retirées précédemment et jetées)

1591857437 101 Guide dassemblage decran Waveshare 101

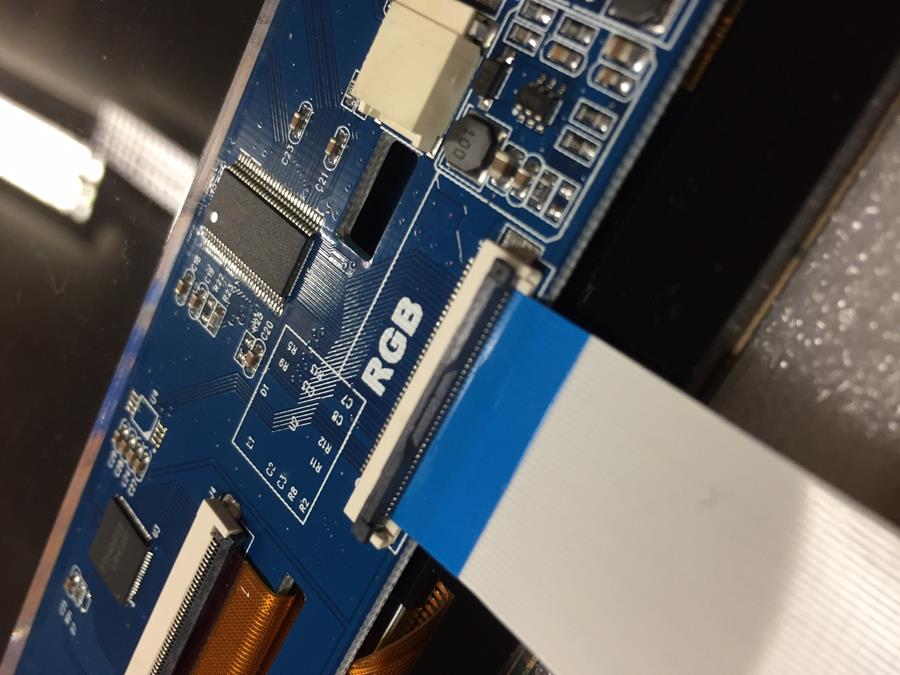

Branchez le câble ruban dans le port RVB de la carte LCD.

NOTEZ S’IL VOUS PLAÎT. La partie noire du connecteur ruban ne se relève pas « vers le haut ». Vous devez tirer la languette vers le haut, insérer le câble, puis le replacer vers le bas.

1591857437 992 Guide dassemblage decran Waveshare 101

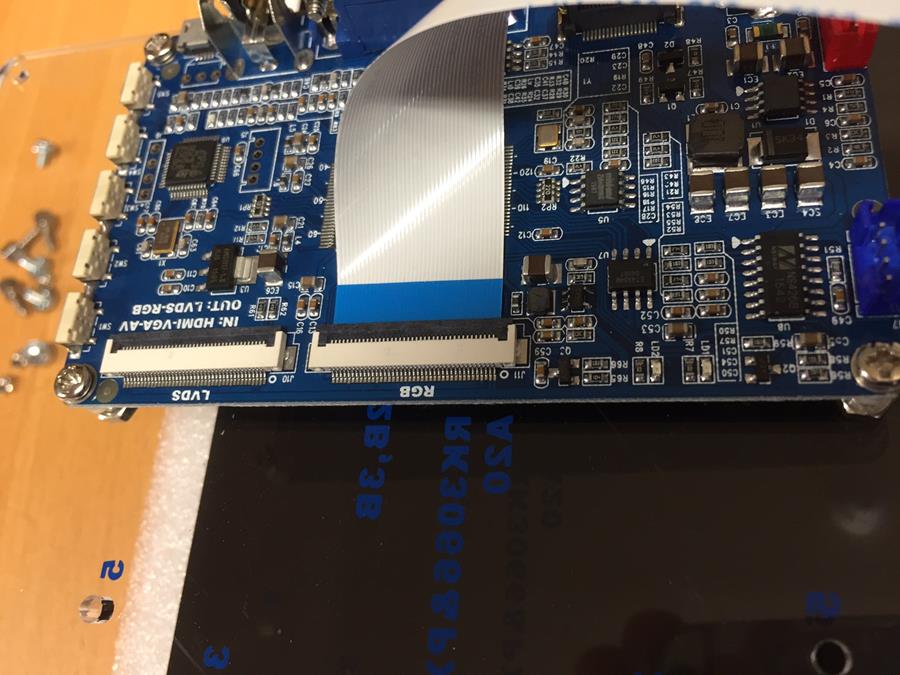

Branchez l’autre extrémité sur la carte du pilote

1591857438 611 Guide dassemblage decran Waveshare 101

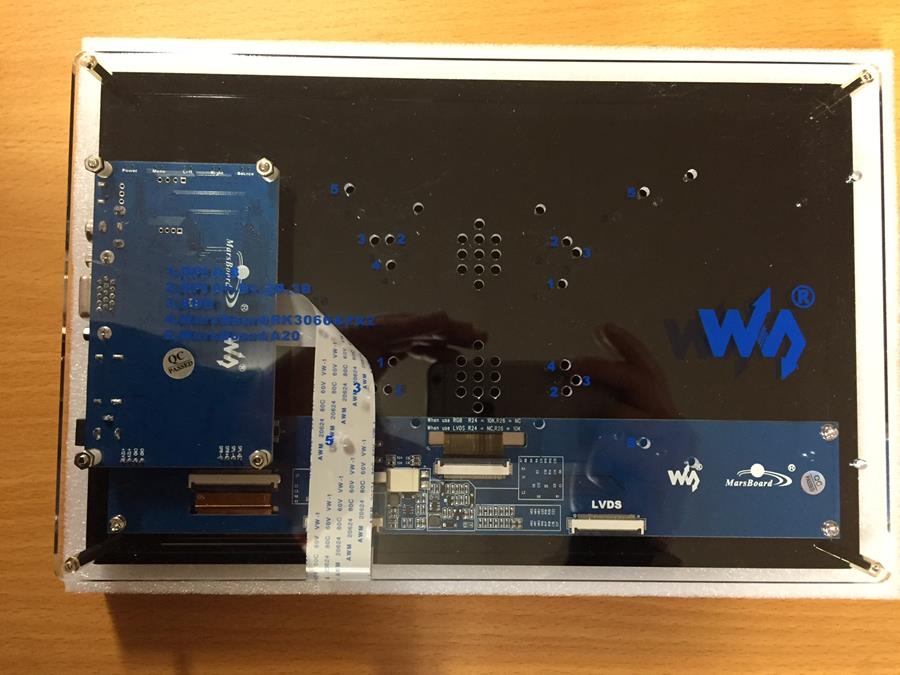

Assurez-vous que le câble plat est bien placé. NE VISSEZ PAS ENCORE LA PLAQUE ARRIÈRE ACRLYIQUE

1591857438 558 Guide dassemblage decran Waveshare 101

Prenez le support de montage suivant:

1591857439 769 Guide dassemblage decran Waveshare 101

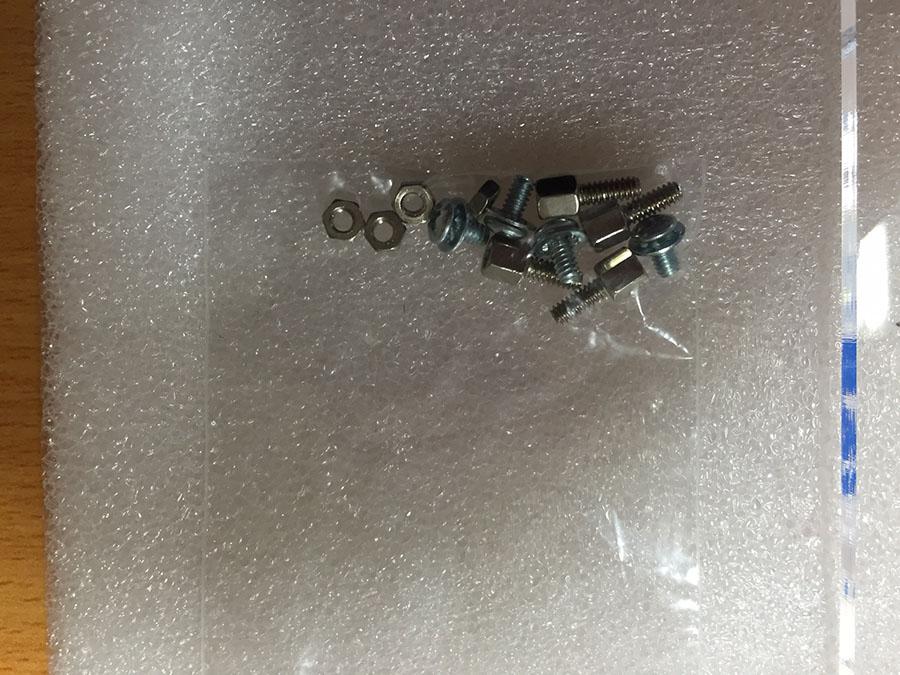

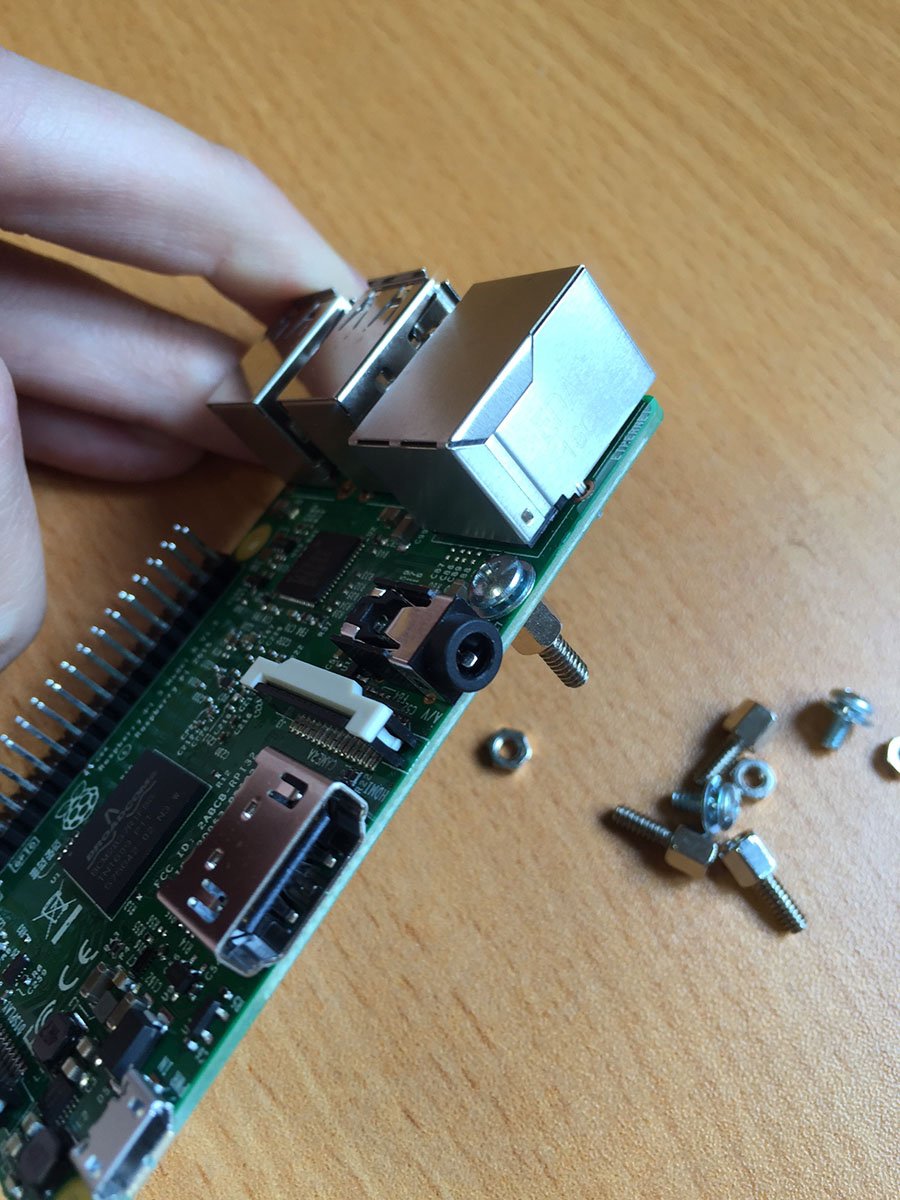

Vissez le boulon à travers le PCB Pi et montez les entretoises en dessous.

1591857439 313 Guide dassemblage decran Waveshare 101

Montez le Raspberry Pi aux points marqués sur la plaque acrylique. Veuillez noter que le Pi se trouve sur le dessus de la plaque, où la carte de conducteur se trouve en dessous.

Une fois monté, boulonnez la plaque acrylique à l’arrière de l’écran.

1591857440 935 Guide dassemblage decran Waveshare 101

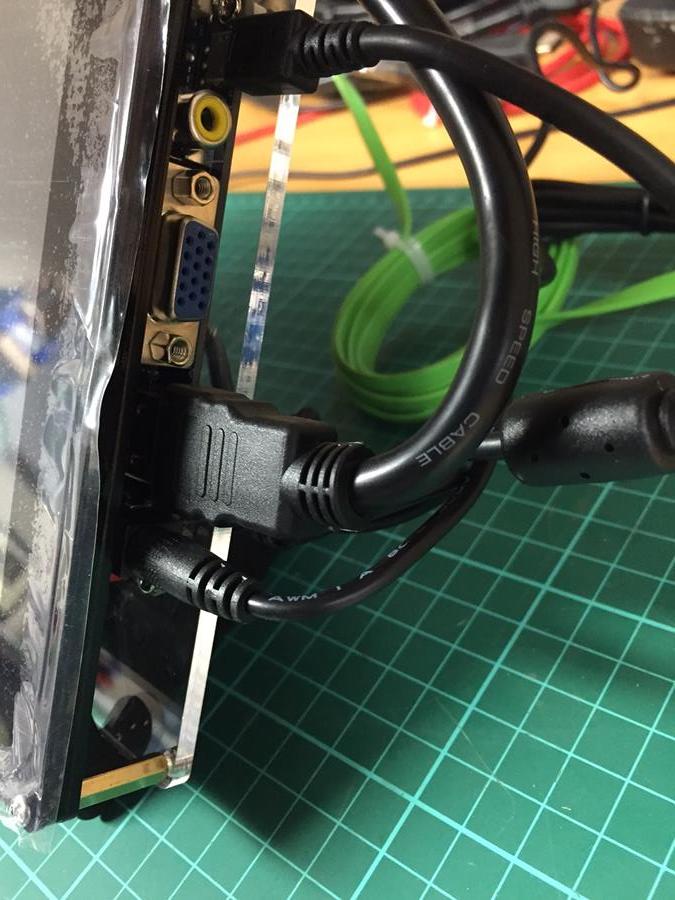

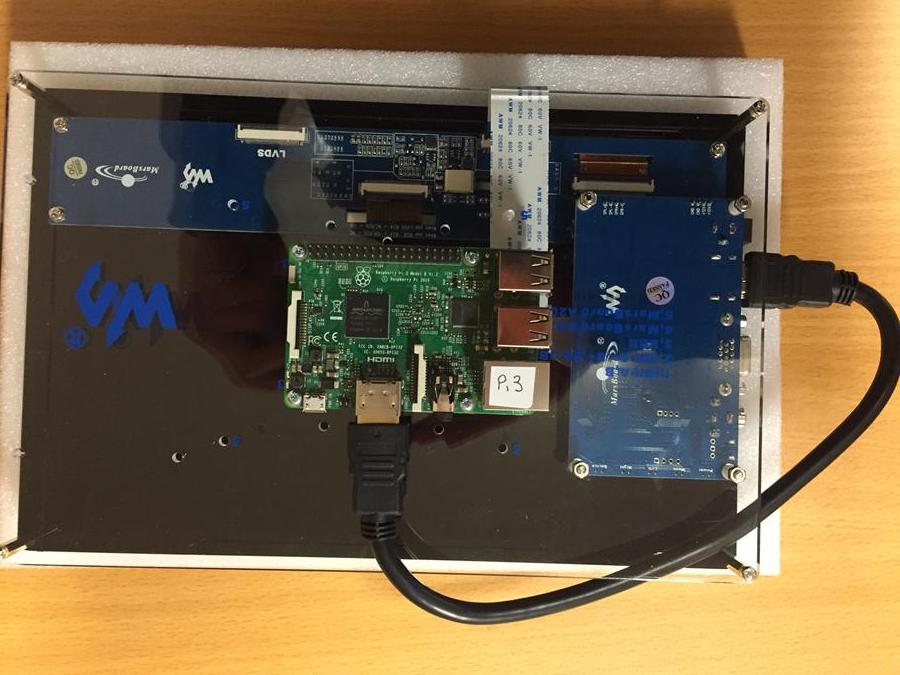

Branchez le câble HDMI inclus, en veillant à ce qu’il n’y ait pas de pression sur les ports HDMI

1591857440 352 Guide dassemblage decran Waveshare 101

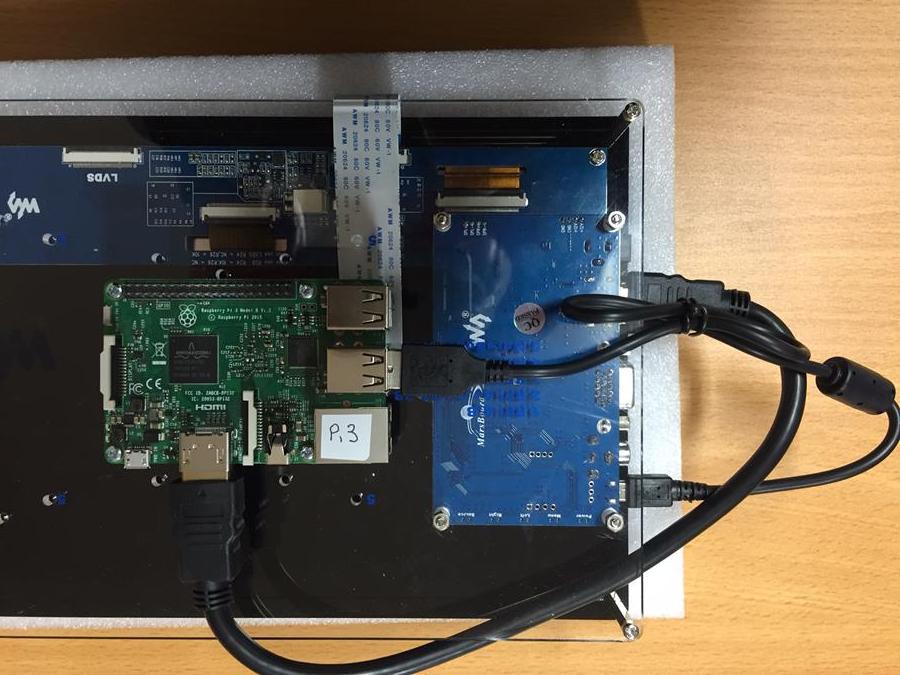

Branchez le port micro USB sur la carte du pilote dans le port USB du Pi

1591857441 307 Guide dassemblage decran Waveshare 101

Placer l’écran sur les supports d’écran

1591857441 589 Guide dassemblage decran Waveshare 101

Branchez l’alimentation de votre Pi (ne pas alimenter encore)

1591857442 401 Guide dassemblage decran Waveshare 101

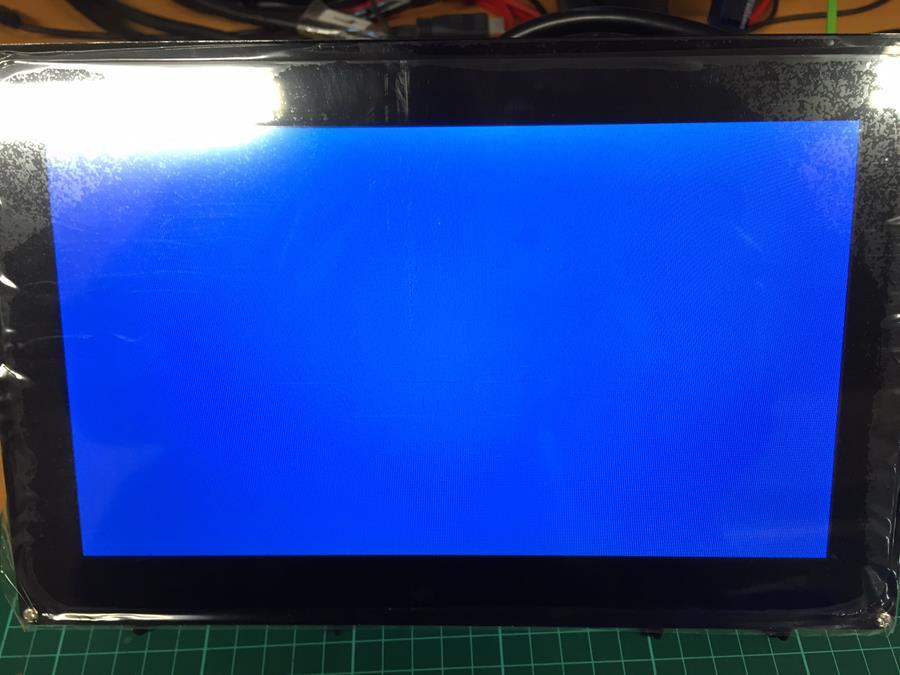

Branchez les écrans sous tension et appliquez l’alimentation

1591857442 245 Guide dassemblage decran Waveshare 101

1591857442 62 Guide dassemblage decran Waveshare 101

1591857443 773 Guide dassemblage decran Waveshare 101

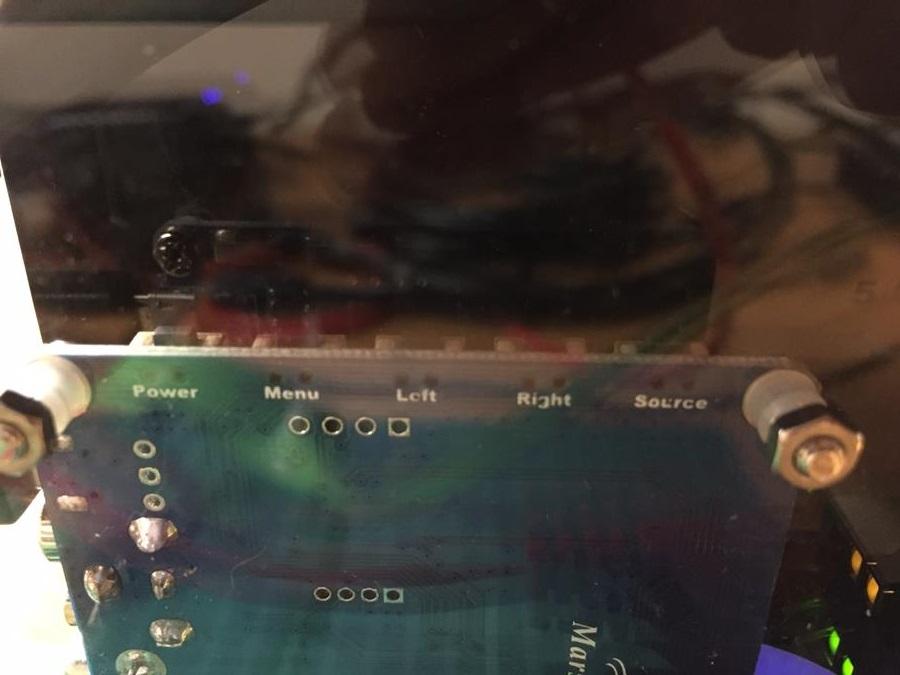

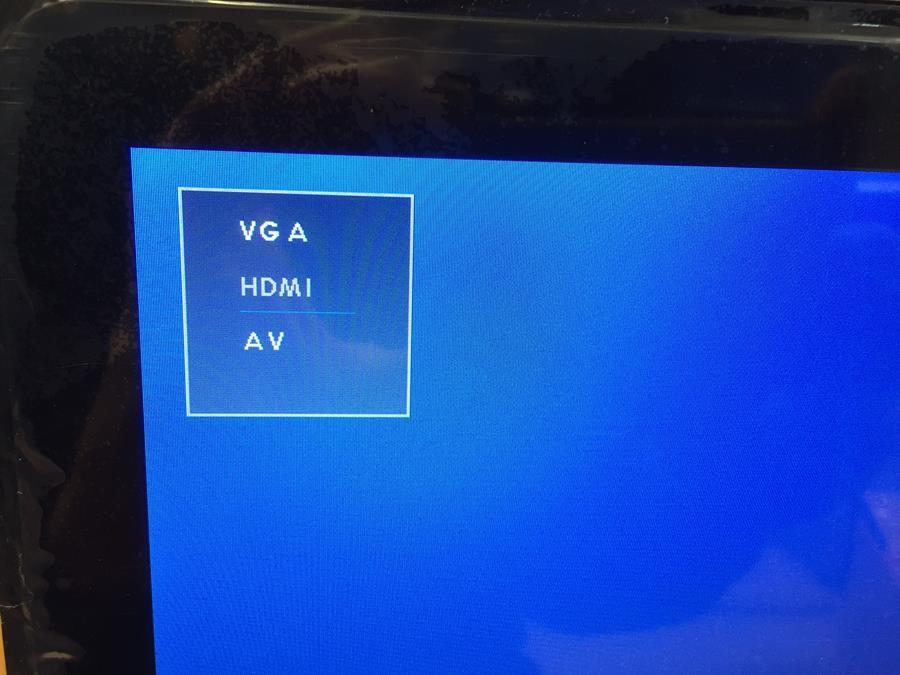

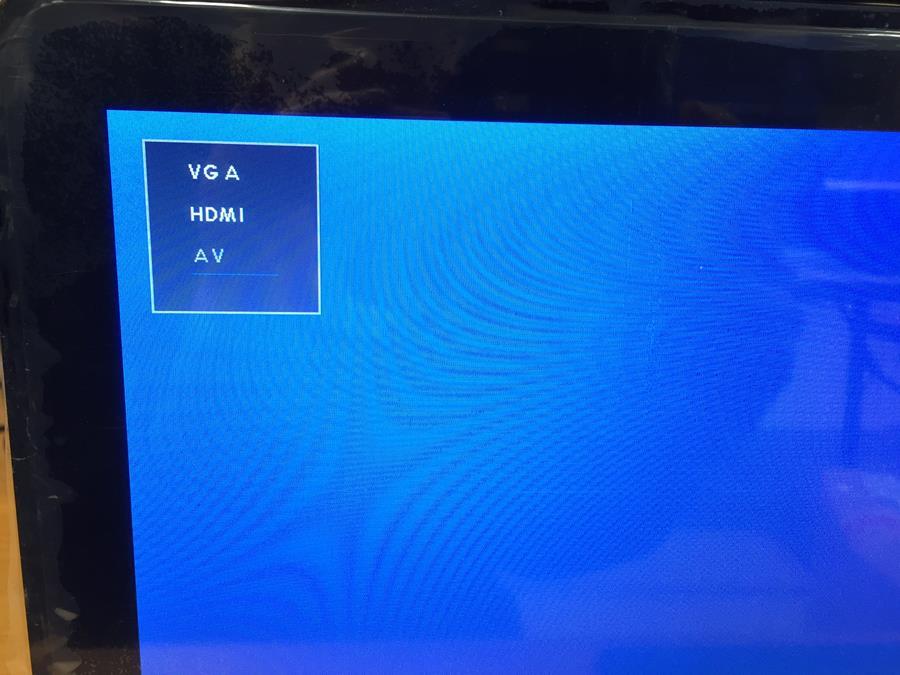

Appuyez sur le bouton « source » pour afficher le menu de sélection de la source.

1591857443 105 Guide dassemblage decran Waveshare 101

Appuyez à gauche ou à droite jusqu’à ce que HDMI soit sélectionné, puis appuyez sur menu pour sélectionner.

1591857443 545 Guide dassemblage decran Waveshare 101

Allumez votre Raspberry Pi!

La première fois que vous démarrez, l’affichage aura par défaut une résolution incorrecte. Pour corriger cela, nous devons modifier certains paramètres d’affichage.

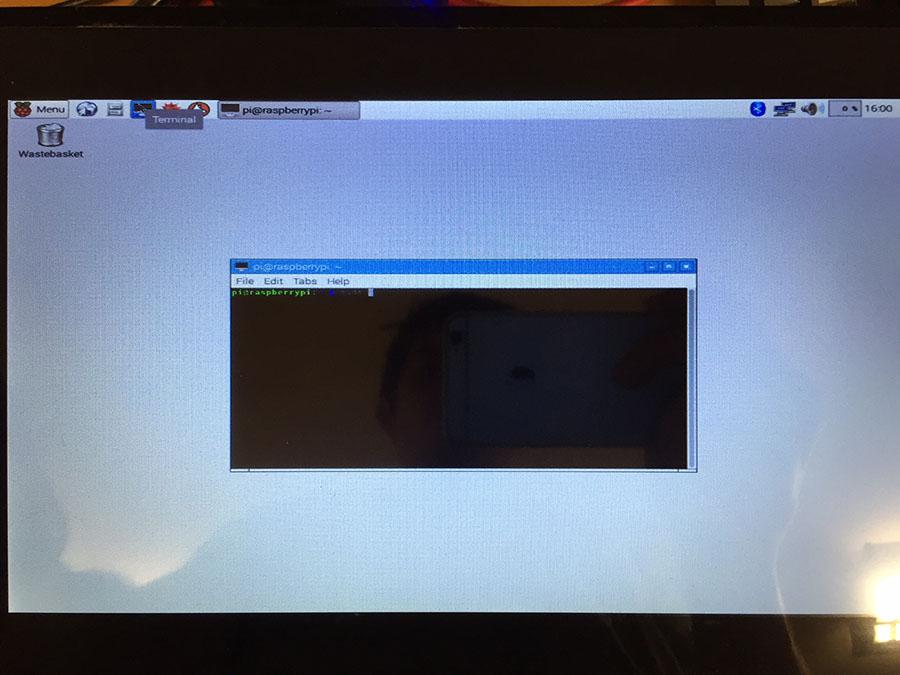

1591857444 764 Guide dassemblage decran Waveshare 101

Entrez le fichier de configuration de démarrage:

sudo nano /boot/config.txt

Ajoutez ensuite ce qui suit à la fin du fichier:

max_usb_current = 1

hdmi_group = 2

hdmi_mode = 1

hdmi_mode = 87

hdmi_cvt 1024600 60 6 0 0 0

Guide dassemblage decran Waveshare 101

Ensuite, enregistrez et redémarrez simplement.

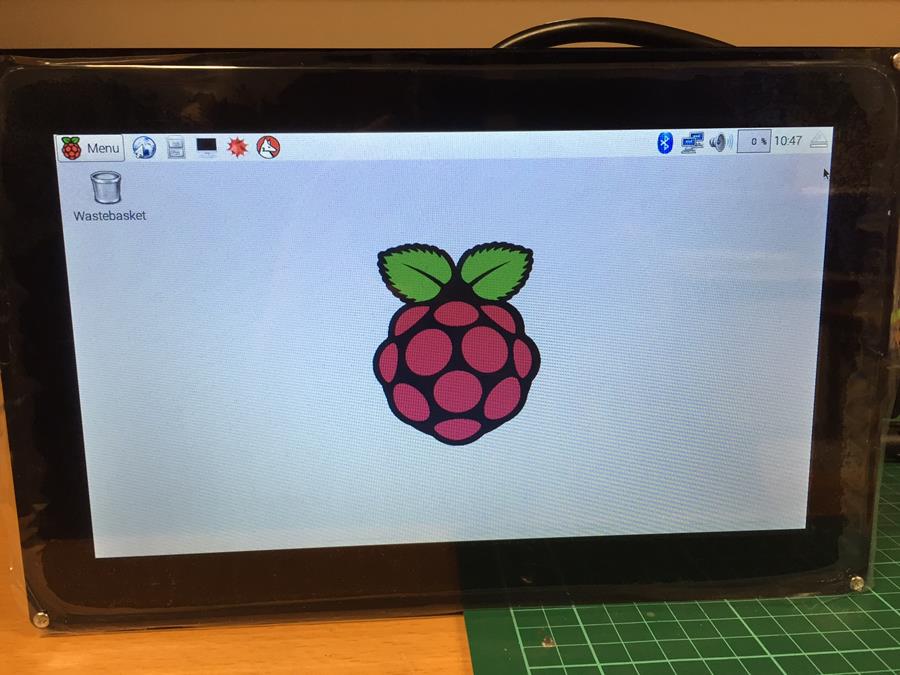

Lorsque le Pi redémarre, l’écran sera à la bonne résolution!

1591857445 279 Guide dassemblage decran Waveshare 101

Tant que le câble USB est branché entre la carte du pilote et le Pi, la fonctionnalité tactile USB fonctionne par défaut.

D’autres ressources sont disponibles sur le Waveshare WiKi
