Guide d’assemblage de l’étui Raspberry Pi JAM HAT

Guide dassemblage de letui Raspberry Pi JAM HAT.jpgv1561384664
Guide dassemblage de letui Raspberry Pi JAM HAT.jpgv1561384664

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi 3 B +
  • Étui Raspberry Pi JAM HAT
  • 6x pièces en acrylique
  • 4x M2,5 x 4 mm M / F entretoises
  • 4x M2,5 x 8 mm F / F Stand Offs
  • 4x M2,5 x 14 mm M / F entretoises
  • 8 vis M2,5 noires

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

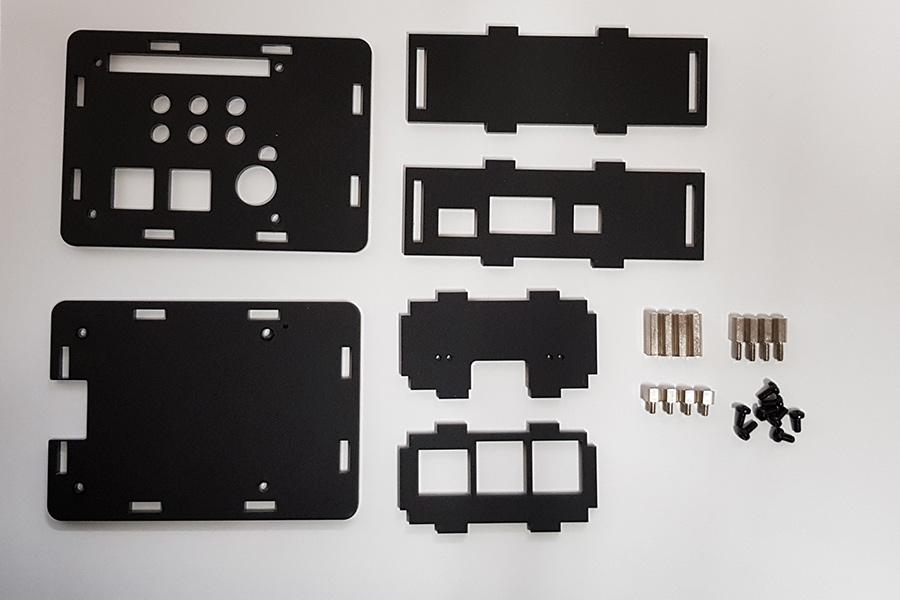

Voici les pièces du kit de valise:

Guide dassemblage de letui Raspberry Pi JAM HAT1

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1592290805 941 Guide dassemblage de letui Raspberry Pi JAM HAT2

Insérez l’extrémité mâle des entretoises de 8 mm dans chacun des trous de montage sur le Pi à partir du dessous. Fixez en place avec les entretoises de 14 mm F / F, celles-ci devraient être sur le côté supérieur du Pi.

1592290806 199 Guide dassemblage de letui Raspberry Pi JAM HAT3

1592290806 643 Guide dassemblage de letui Raspberry Pi JAM HAT

Maintenant, ajoutez le JAM HAT et fixez-le à l’aide des entretoises 4 mm M / F.

1592290806 726 Guide dassemblage de letui Raspberry Pi JAM HAT5

1592290807 557 Guide dassemblage de letui Raspberry Pi JAM HAT

Nous pouvons maintenant commencer à positionner les plaques latérales. Commencez par mettre le Pi sur le côté, les broches GPIO vers le bas et placez-le sur la plaque GPIO.

Ajoutez ensuite la plaque USB / Ethernet.

Ajoutez la plaque HDMI.

Ajoutez ensuite la plaque de la carte SD.

1592290807 128 Guide dassemblage de letui Raspberry Pi JAM HAT7

1592290807 622 Guide dassemblage de letui Raspberry Pi JAM HAT

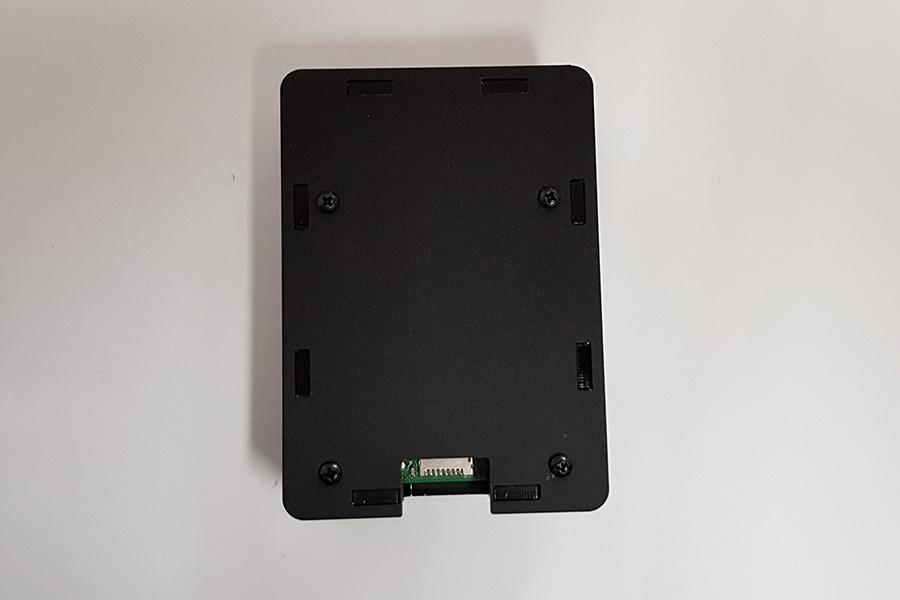

Soulevez délicatement le Pi et les plaques latérales et placez-les sur la plaque inférieure. Assurez-vous que la fente pour carte SD sur le Pi est alignée avec la découpe sur la plaque. Fixez avec 4 vis noires.

1592290807 107 Guide dassemblage de letui Raspberry Pi JAM HAT9

1592290807 664 Guide dassemblage de letui Raspberry Pi JAM HAT

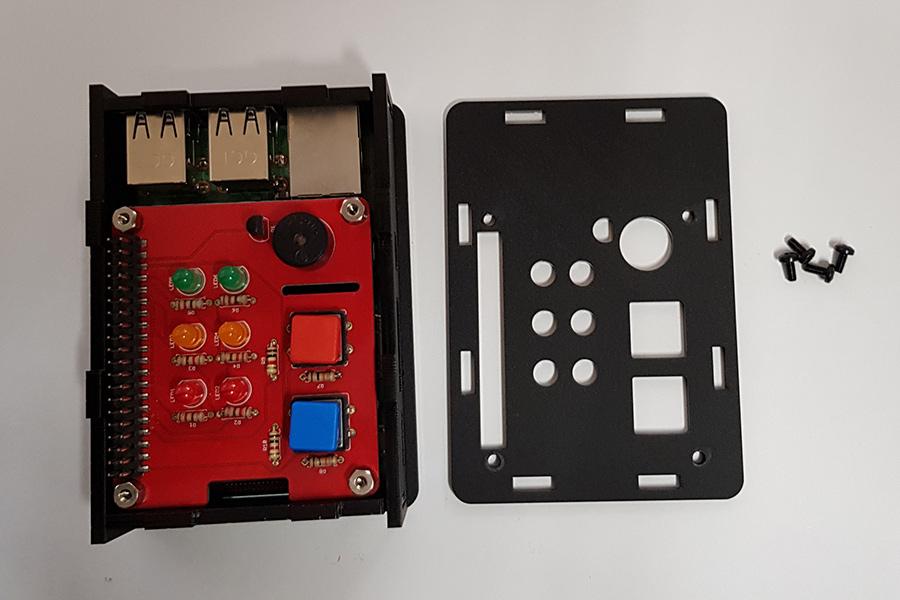

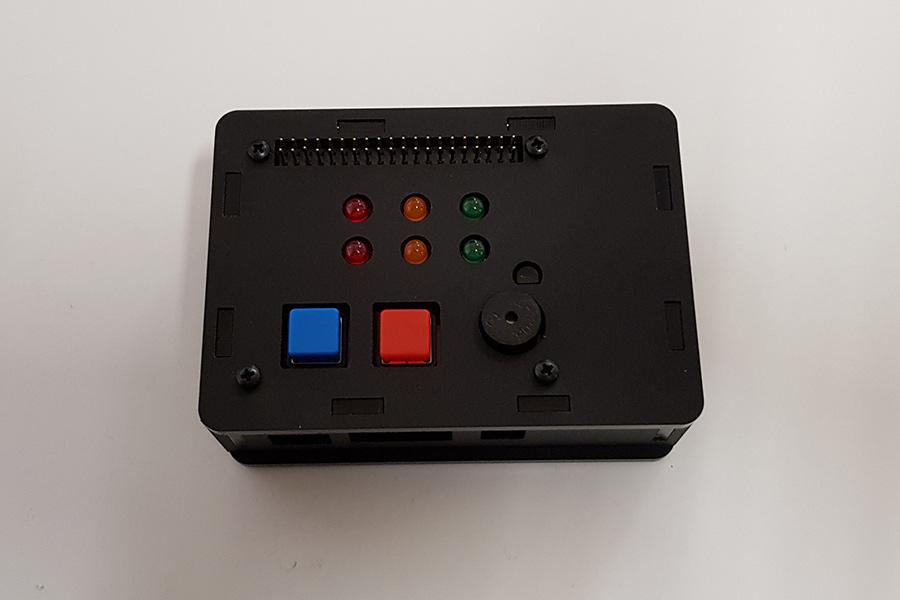

Il ne reste plus qu’à ajouter la plaque supérieure et à la fixer avec les vis restantes.

1592290807 659 Guide dassemblage de letui Raspberry Pi JAM HAT
