Guide d’assemblage de l’écran tactile du Raspberry Pi 7 “

Préparer votre Pi

Avant de connecter votre Framboise Pi à l’écran, vous devez d’abord vous assurer que vous l’avez mis à jour vers la dernière version de Raspbian. Je comprends que NOOBS ne fonctionne pas (actuellement), car quand il démarre, il n’a pas les pilotes requis pour la carte. Dans Raspbian, ouvrez une fenêtre de terminal (si vous êtes en mode Bureau) et émettez les commandes suivantes, l’une après l’autre, en attendant que la précédente se termine avant de passer à la suivante. Les deux premiers sont vraiment les seuls requis, mais les trois autres garantissent que votre Framboise Pi possède la dernière et la meilleure version de Raspbian. Répondez «Y» à toutes les invites:

  • mise à jour sudo apt-get
  • sudo apt-get upgrade
  • sudo apt-get dist-upgrade
  • sudo apt-get install raspberrypi-ui-mods
  • sudo apt-get install raspberrypi-net-mods

Construire l’écran

La construction du kit est facile. Je vous conseille fortement de garder le couvercle en plastique sur l’écran pendant la construction, et de le garder dans un endroit sûr pour toute autre fois où vous voulez jouer avec l’écran, juste pour éviter les rayures.

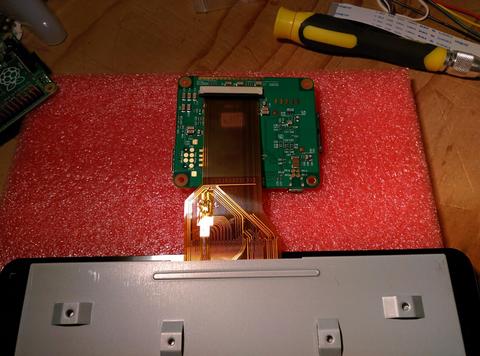

Vous connectez d’abord le câble ruban large à la face inférieure de la carte d’affichage fournie. Il y a une pince délicate que vous devez retirer légèrement avant de faire glisser le ruban. Soyez très prudent – ils sont faciles à casser si vous utilisez la force.

blank

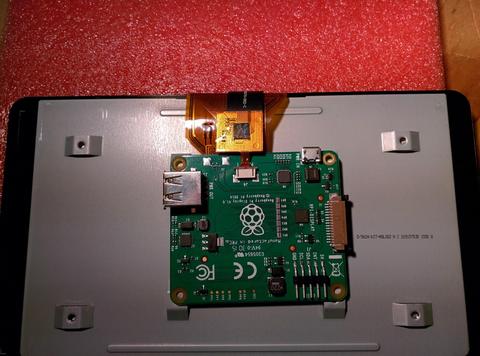

Retournez la carte et connectez le petit câble plat au connecteur situé en haut de la carte. Encore une fois, tirez d’abord la petite pince avant d’enfoncer le ruban.

blank

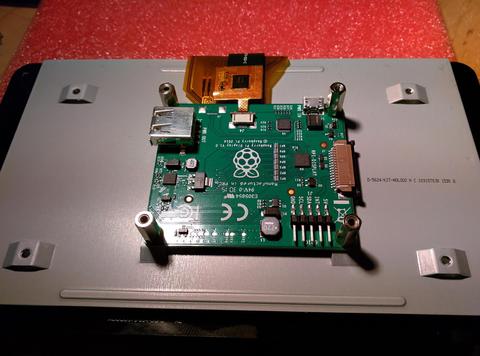

Fixez maintenant la carte à l’écran avec les quatre entretoises.

blank

Prenez le câble ruban blanc et connectez-le au connecteur de la carte, avec la marque bleue à une extrémité vers l’arrière de l’écran.

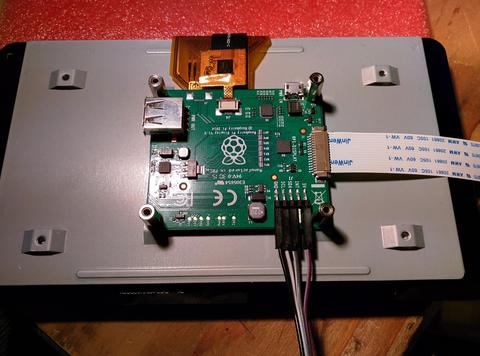

Connectez les quatre fils de cavalier aux broches 5V, GND, SCL et SDA sur la carte du pilote d’affichage. Ici, j’utilise le noir pour le sol, le violet pour 5V, le blanc pour SCL et le gris pour SDA.

blank

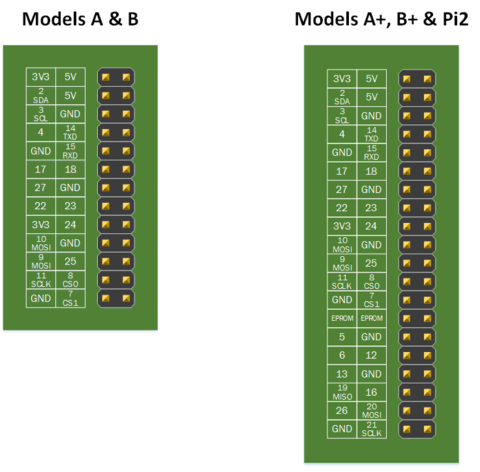

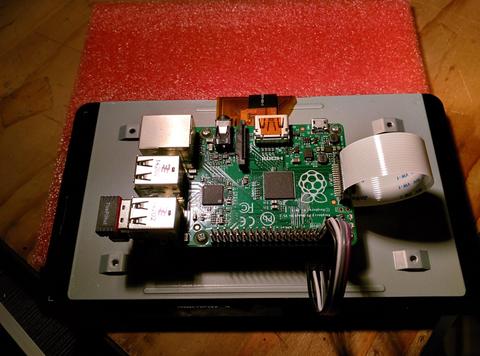

Montez votre Raspberry Pi sur les quatre entretoises avec les vis fournies. J’utilise un B + ici, bien que tous les modèles de Framboise Pi fonctionnera. Cependant, l’original Framboise Les modèles Pi B et A (sans les quatre trous de montage) ne se visseront pas, mais ils peuvent toujours être utilisés. Connectez le ruban blanc au connecteur d’affichage du Framboise Pi. En utilisant les couleurs que j’ai utilisées pour les fils de connexion, connectez:

  • GND (noir) à la troisième broche vers le bas sur le côté droit,
  • 5V (violet) à la deuxième broche à droite,
  • SCL (blanc) à la troisième broche vers le bas sur le côté gauche, et
  • SDA (gris) à la deuxième broche vers le bas sur le côté gauche.

blank

blank

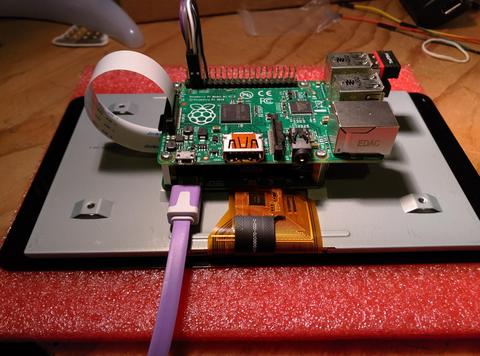

Le dernier bit est d’alimenter l’écran et Framboise Pi. Vous devez utiliser un bonne alimentation qui est capable de fournir au moins 2 ampères. Le Pi Hut en fait un que vous pouvez acheter ici.

L’alimentation fournie à l’écran alimentera également le Framboise Pi à travers les fils de connexion que vous avez connectés plus tôt.

blank

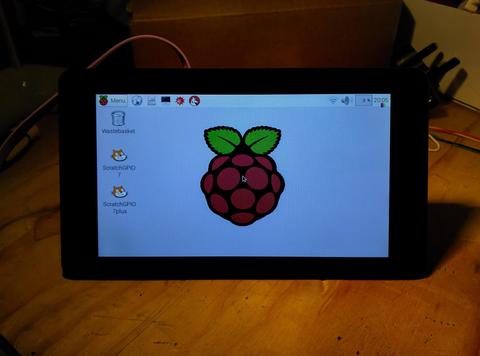

Allumez l’alimentation et regardez votre Framboise Pi boot!

blank

Vous devriez maintenant pouvoir déplacer la souris en utilisant l’écran tactile!
