Guide d’assemblage de boîtier en aluminium de qualité avion Raspberry Pi

Guide d’assemblage de boîtier en aluminium de qualité avion Raspberry Pi

Les boîtiers Raspberry Pi en aluminium de qualité aéronautique de ModMyPi sont rapides et faciles à assembler! Ils sont robustes et conçus pour garder votre Raspberry Pi au frais dans à peu près n’importe quel environnement industriel – Suivez simplement le guide ci-dessous. . . .

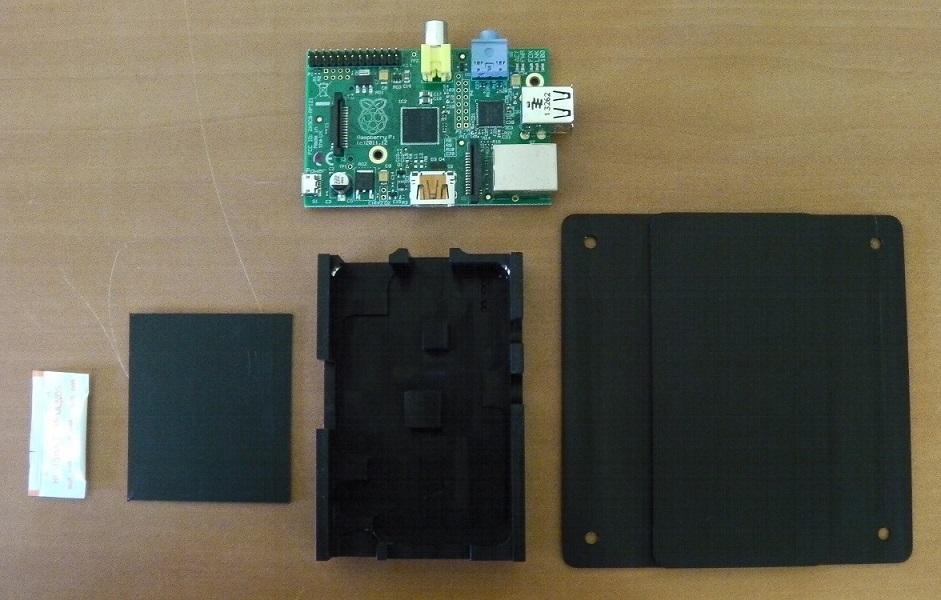

1. Obtenez tout le kit ensemble, vous devriez avoir: 1 x pack de pâte de dissipateur thermique, 1 x entretoise en plastique, 1 x dessus en aluminium, 1 x plaque de montage en aluminium et bien sûr, votre Raspberry Pi!

blank

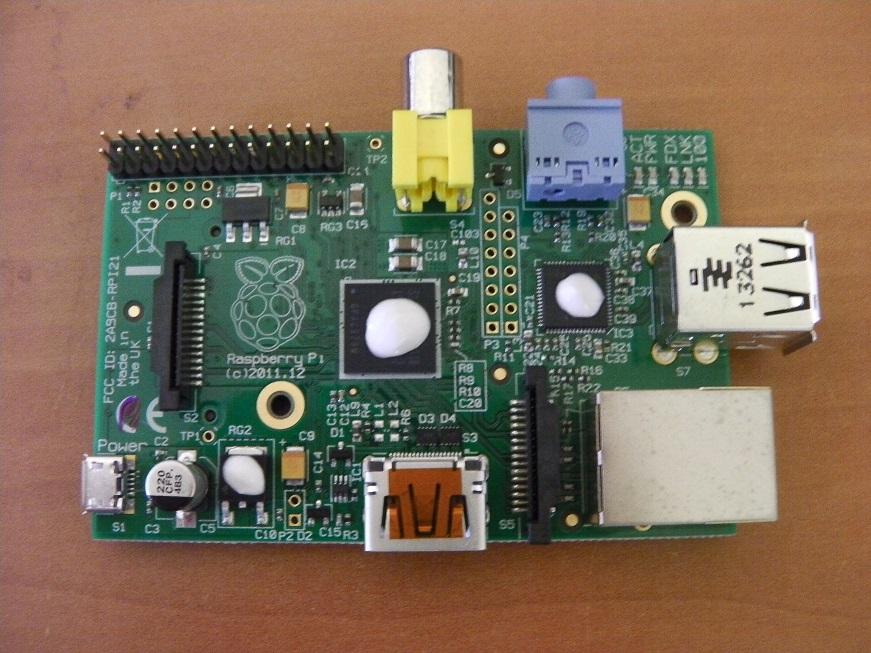

2. Obtenez le paquet de pâte et pressez-le un peu pour vous assurer qu’il est mélangé et non séparé. Ajoutez ensuite une petite goutte aux trois composants “chauds” comme illustré ci-dessous. Si votre Pi n’est pas directement sorti de la boîte, il est conseillé d’essuyer les surfaces avec une lingette à l’alcool avant d’installer la pâte de dissipateur de chaleur.

blank

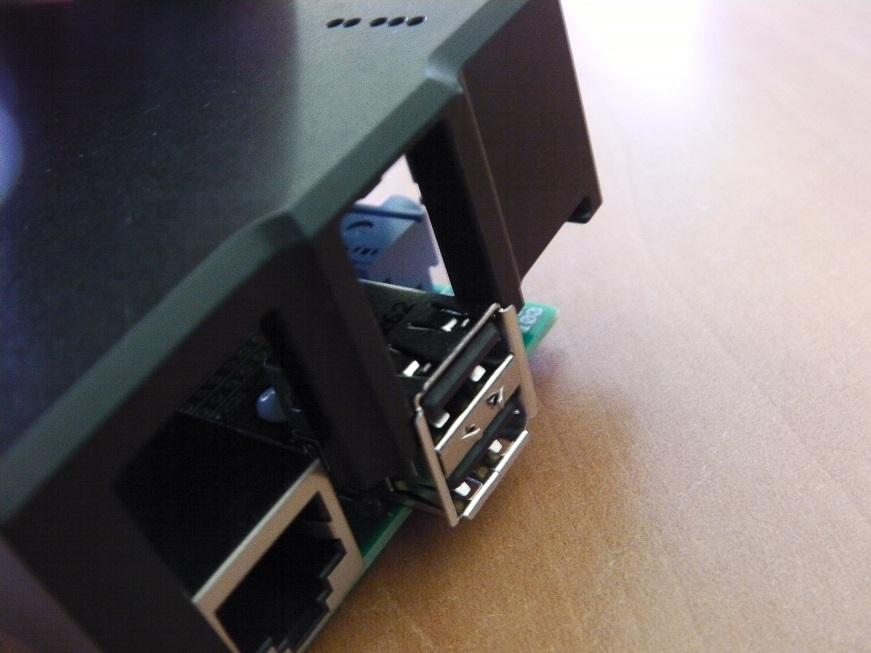

3. Prenez le haut du boîtier en aluminium et faites-le glisser par-dessus le Pi – il est conçu de sorte que la bride des ports USB soit légèrement fière du bord du boîtier.

blank

blank

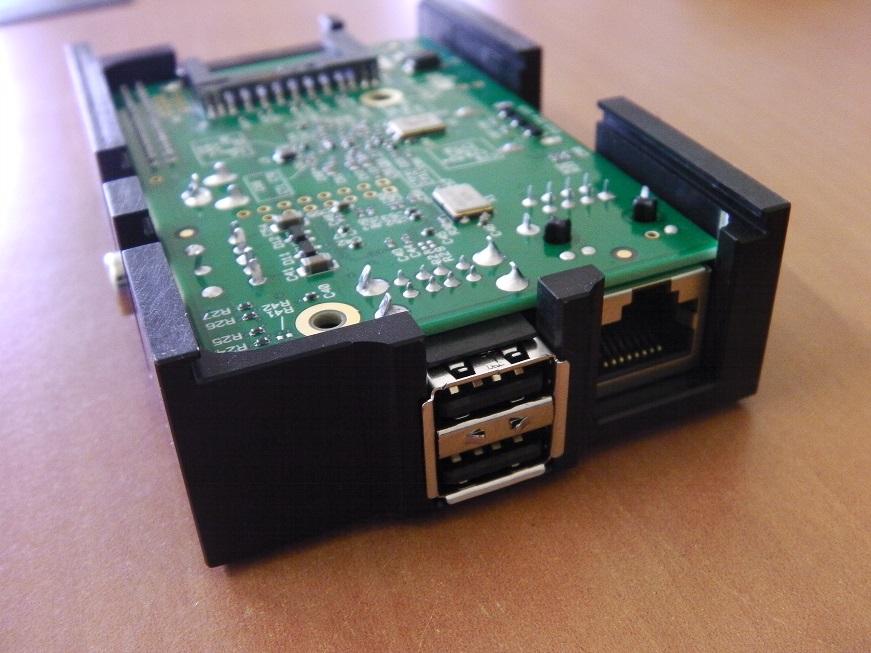

4. Retournez l’appareil et poussez le dessous du Pi jusqu’à ce qu’il s’arrête contre les supports du dissipateur de chaleur. Le haut du port USB sera à égalité avec le haut du boîtier.

blank

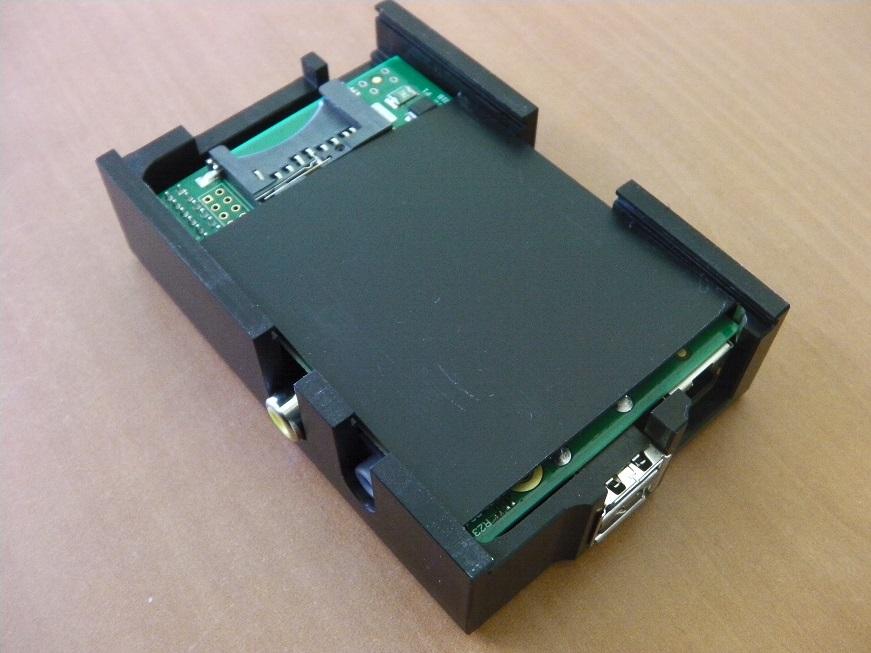

5. Prenez votre entretoise et insérez-la dans le boîtier comme illustré. Ces pièces servent à isoler le Pi de la plaque de montage et à maintenir le Pi en toute sécurité.

blank

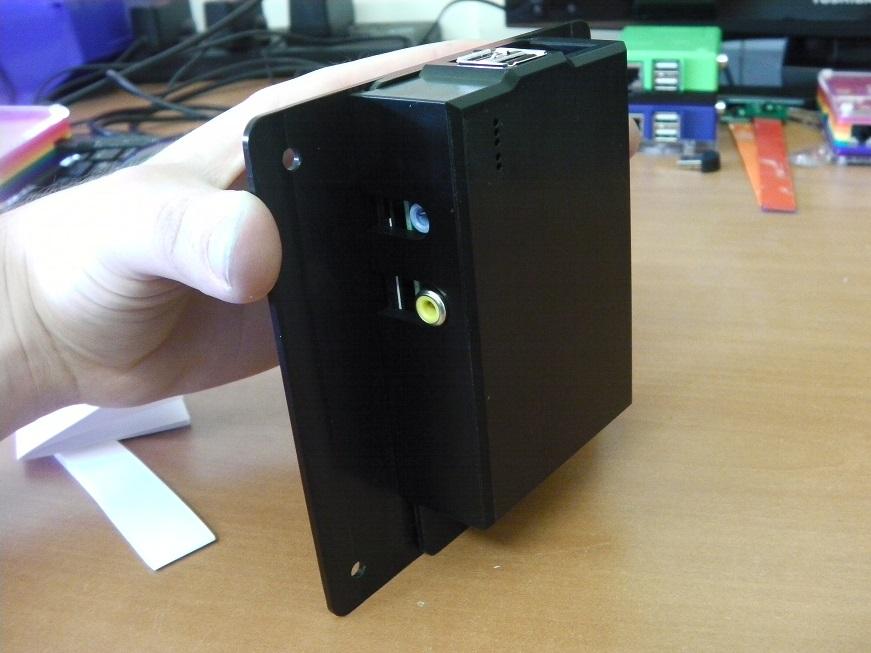

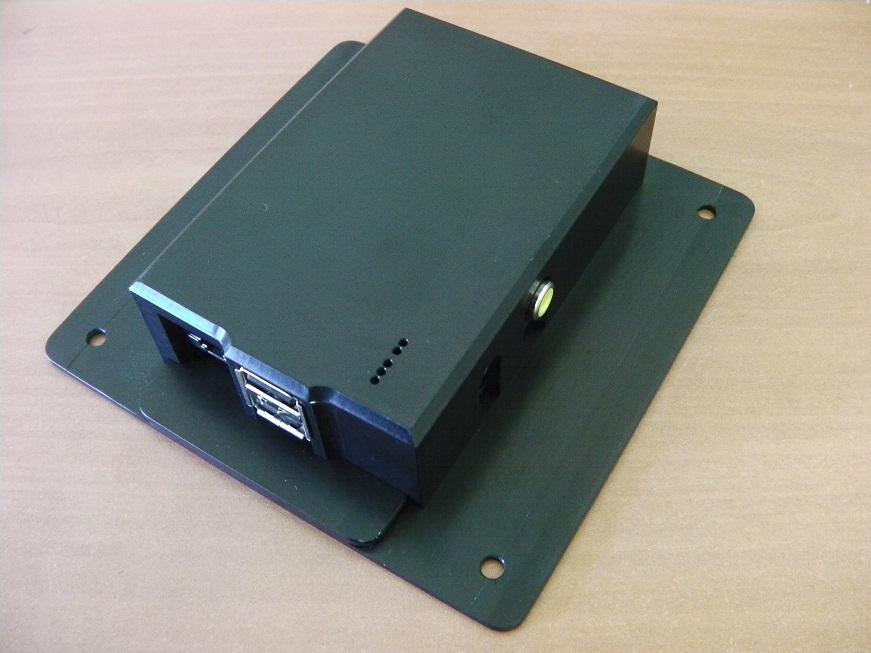

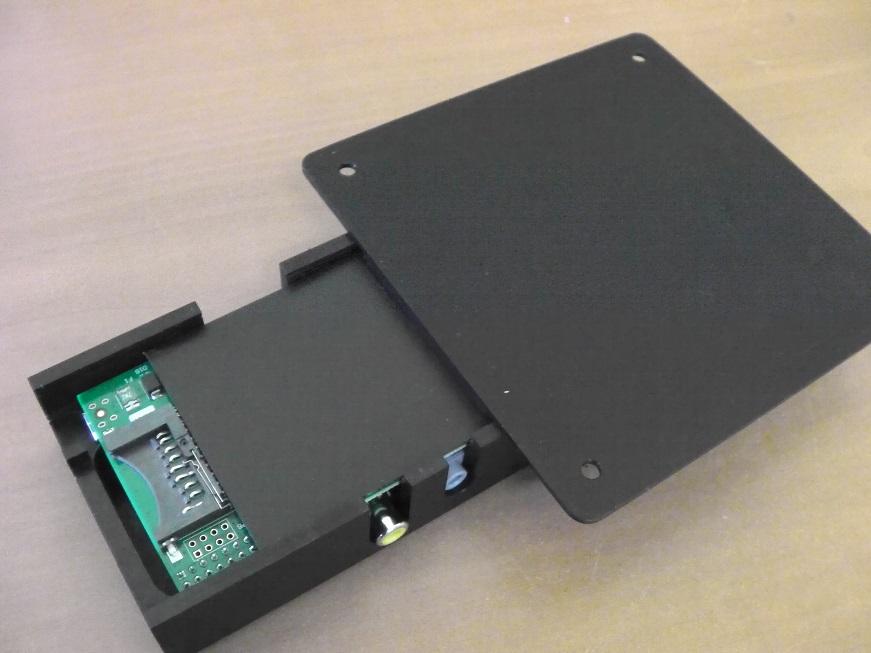

6. Faites glisser la plaque de montage dans les rainures correspondantes du Pi

blank

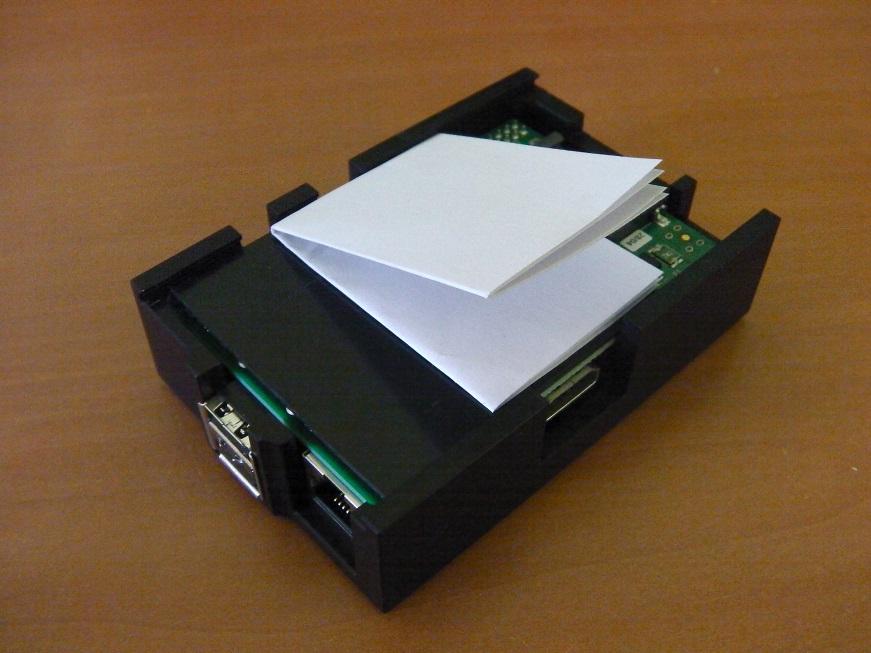

7. En raison des tolérances de fabrication (du Raspberry Pi et de notre boîtier!), Vous devrez peut-être ajouter du matériel supplémentaire pour assurer un ajustement parfait. Un morceau de papier plié fait un charme si vous avez besoin de resserrer quoi que ce soit!

blank

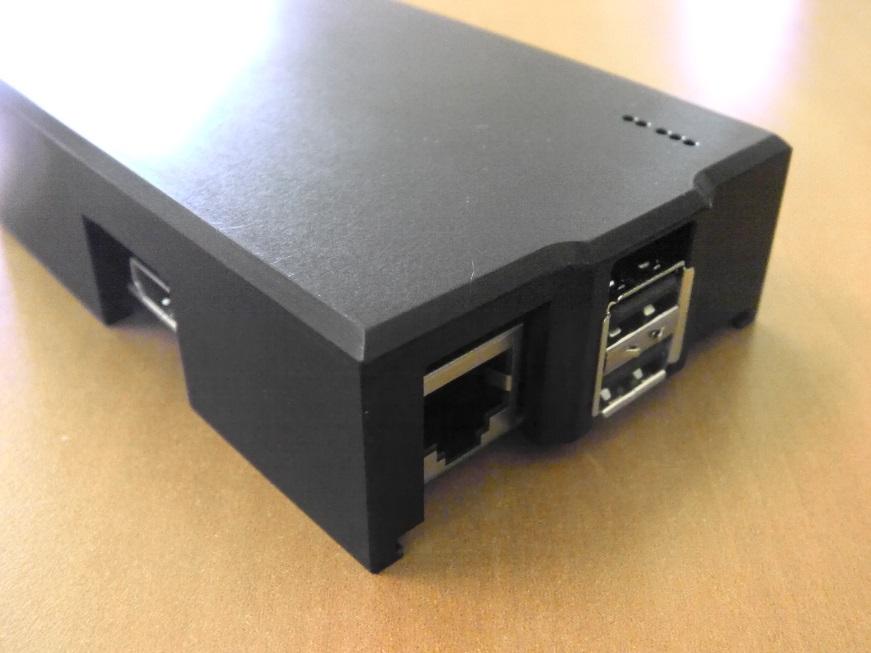

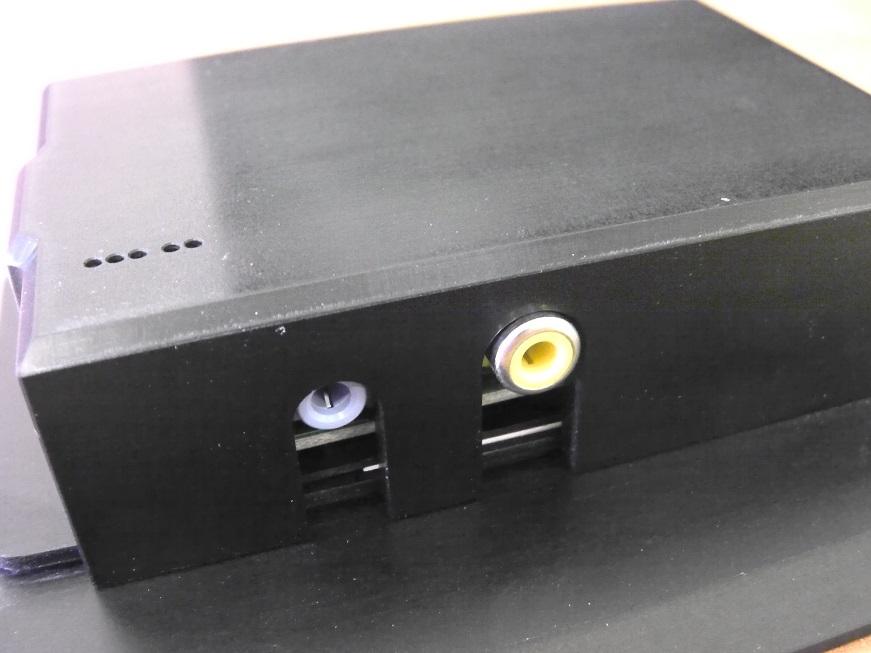

8. C’est tout! Votre boîtier en aluminium Raspberry Pi est prêt à tout ce que vous pouvez lui lancer!
