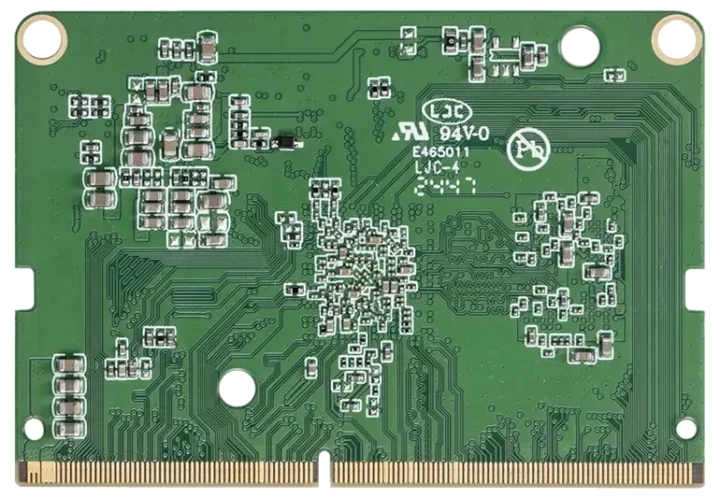

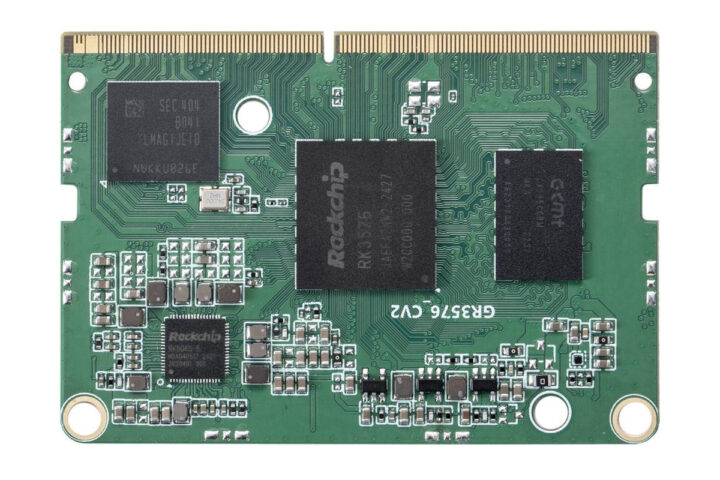

Graperain GR3576_CV2 – Un Rockchip RK3576 260-Pin So-Dimm Som avec jusqu’à 16 Go de RAM

Graperain GR3576_CV2 est un système sur module SO-DIMM de 260 broches (SOM) propulsé par un SoC RockChip RK3576 Octa-Core-A72 / A53 avec un NPU de 6 tops, et équipé jusqu’à 16 Go de RAM et 256 Go EMMC Flash.

Le module prend en charge jusqu’à six interfaces d’affichage différentes de HDMI à EBC pour les écrans en papier électronique, trois entrées de caméra, une gamme d’entrées audio et de sorties, ainsi que des interfaces USB 3.2, PCIe 2.1 et SATA, et beaucoup d’autres I / OS.

Graperain GR3576_CV2 Spécifications:

• Soc – Rockchip RK3576
  • CPU – CPU octa-core avec cœurs 4x cortex-a72 à 2,2 GHz, 4x cœurs Cortex-A53 à 1,8 GHz
  • GPU – GPU ARM MALI-G52 MC3 avec prise en charge de OpenGL ES 1.1, 2.0 et 3.2, opencl jusqu’à 2.0 et Vulkan 1.1
  • Accélérateur NPU – 6 Tops (INT8) AI avec prise en charge des opérations mixtes INT4 / INT8 / INT16 / BF16 / TF32.
  • VPU
    • Décodeur vidéo
      • H.265, VP9, ​​AV1 et AVS2 jusqu’à 8 kp30 ou 4kp120
      • H.264 / AVC et MJPEG jusqu’à 4kp60
    • Encodeur vidéo – H.264, H.265, MJPEG jusqu’à 4kp60
• Mémoire système – 2 Go (par défaut), 4 Go, 8 Go ou 16 Go LPDDR4 / LPDDR4X
• Stockage – 8 Go, 16 Go (par défaut), 32 Go, 64 Go, 128 Go ou 256 Go EMMC Flash
• Connecteur de bord So-DIMM de 260 broches (non compatible avec Jetson Nano / Nx, nous avons demandé)
  • Sortie vidéo
    • HDMI 2.1 jusqu’à 4k @ 120Hz
    • EDP ​​1.3 jusqu’à 4k @ 60Hz
    • DisplayPort 1.4 jusqu’à 4k à 120Hz
    • MIPI DSI jusqu’à 2560 × 1600 @ 60fps
    • EBC jusqu’à 2560 × 1920 @ 60fps pour les affichages en papier électronique en ligne (EPD)
    • LCD RVB jusqu’à 1920 × 1080 @ 60fps
  • Entrée vidéo
    • 2x MIPI DPHY CSI (1x 4 voies ou 2x 2 pistes)
    • 1x MIPI DCPHY CSI (configuration 4/2/1-1-LANE)
  • Audio
    • 2X SAI (4T / 4R), 3X SAI (1T / 1R) avec prise en charge de I2S / TDM / PCM
    • 2x SPDIF TX & RX (8 canaux, jusqu’à une résolution jusqu’à 24 bits)
    • 2x PDM (8 canaux)
  • USB
    • USB 3.2 Gen1 OTG0, multiplexé avec DP 1.4
    • USB 3.2 Gen1 OTG1, multiplexé avec PCIe 2.1 / SATA3.1
  • Réseautage – 2x interfaces Gigabit Ethernet
  • PCIe / SATA
    • PCIe 2.1 / SATA 3.1 / USB 3.2 Gen1 Combo
    • COMBO PCIE 2.1 / SATA 3.1
  • Autres périphériques
    • 2 x SDIO 3.0
    • 16x PWM, GPIO
    • 10x i2c, 2x i3c
    • 12x UART avec 1x debug UART, 11X avec support RS485
    • 2x Can FD
    • Analog – 7x saradc et 1x saradc uniquement pour le démarrage (peu clair pourquoi)
• Tension d’alimentation – 5V
• Dimensions – 69,6 x 48,1 mm (PCB 8 couches)
• Poids – TBD
• Plage de températures – Fonctionnement: -20 ° C à 80 ° C; Stockage: -30 ° C à 80 ° C
• Humidité – Stockage: 10% à 80% Rh (non condensé)

Graperain prend en charge Android 14 pour l’électronique grand public et les interfaces HMI, et Ubuntu 22.04 et Debian 11 Linux Distributions pour le contrôle industriel et l’informatique Edge. La prise en charge de Buildroot est fournie pour générer des images Linux intégrées et légères personnalisées.

Les BSPS RockChip Android / Linux officiels sont fournis avec le code source pour la personnalisation U-Boot, Linux Kernel et Rootfs, tandis que le NPU 6 Tops Embedded 6 Tops est pris en charge par le RKNN-TOOLKIT. La documentation et le SDK / BSP ne sont pas disponibles publiquement et ne sont proposés qu’aux clients.

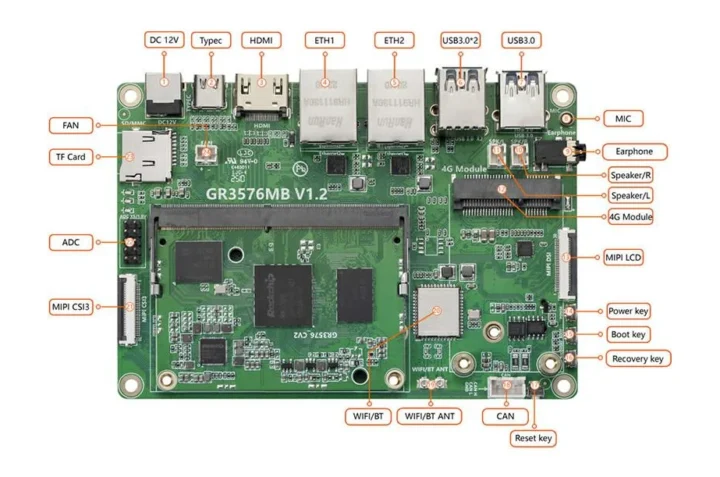

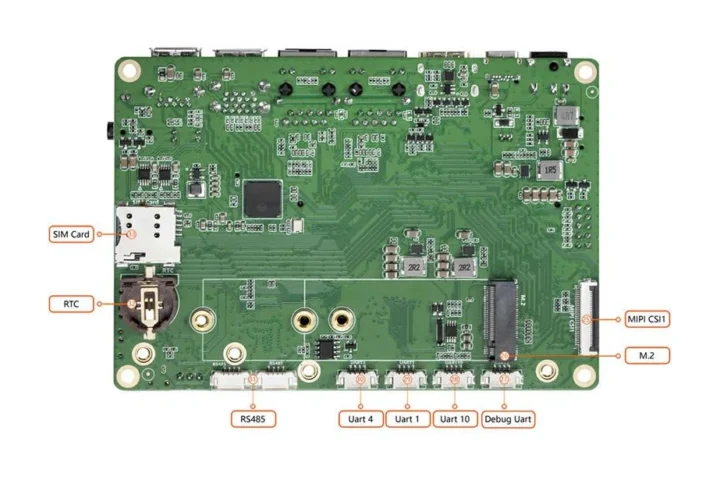

Graperain a également conçu un tableau de développement RockChip RK3576 composé du système de système SO-DIMM GR3576_CV2 et de la carte porteuse GR3576MB V1.2 avec les spécifications suivantes:

• Som pris en charge – GR3576_CV2 décrit ci-dessus
• Stockage
  • SSD NVME en option via M.2 2242/2260/2280
  • Emplacement pour carte microSD
• Sortie vidéo
  • HDMI 2.1
  • DisplayPort 1.4 via le port USB-C
  • Connecteur d’affichage LCD MIPI DSI
• Interfaces de la caméra – 2x connecteurs MIPI CSI
• Audio
  • Prise casque de 3,5 mm
  • Microphone intégré
  • Connecteurs de haut-parleurs 2x
  • Audio numérique via HDMI
• Réseautage
  • 2x ports Gigabit Ethernet RJ45
  • Module WiFi et Bluetooth et connecteur d’antenne 2x U.FL
  • Connectivité 4G LTE en option via un mini module PCIE et un support de carte SIM
• PORTS USB – 3X USB 3.0
• En série
  • Connecteur de bus
  • Connecteur UART 3X
  • Connecteurs 2x RS485
• Expansion
  • Socket M.2
  • En-tête ADC à 10 broches
• Débogage – Connecteur de débogage UART
• Mission
  • Boutons d’alimentation, de démarrage, de mise à niveau et de réinitialisation
  • RTC avec batterie à cellules à pièces
  • Connecteur de ventilateur
• Alimentation – 12v CC via la prise de baril de puissance
• Dimensions – 130 x 90 mm (PCB à 4 couches)
• Plage de températures – Fonctionnement: -20 ° C à 80 ° C; Stockage: -30 ° C à 80 ° C
• Humidité – Stockage: 10% à 80% Rh (non condensé)

Les applications cibles pour le RK3576 SOM comprennent les machines POS, les ordinateurs de poche, la signalisation numérique, les systèmes de navigation GPS, les IMB, l’équipement de surveillance, les systèmes de vidéoconférence, etc. Les informations sur les prix ne sont pas fournies publiquement. Pour référence, le Fireflix Core-3576JD4 So-DIMM SOM avec RK3576, 4 Go de RAM et 32 ​​Go est vendu pour 119 $. Plus de détails sur le Graperain SOM et le kit de développement peuvent être trouvés sur la page du produit.
