Graperain G3562 – Un système sur module et une carte de développement Rockchip RK3562

Graperain G3562 est un système sur module (SoM) quad-core Cortex-A53 Rockchip RK3562 avec jusqu’à 8 Go de LPDDR4 et jusqu’à 128 Go de flash eMMC adapté aux applications Edge AI, IoT, d’automatisation et d’électronique grand public.

La société fournit également la carte de développement G3562 pour le SoM avec une prise M.2 pour SSD NVMe, double Ethernet, WiFi 5 et Bluetooth 5.0, et une connectivité cellulaire 4G LTE/3G en option, ainsi qu’un connecteur d’affichage MIPI DSI/LVDS, deux MIPI. Connecteurs de caméra CSI, trois ports USB 2.0, interfaces audio et extension via un en-tête GPIO à 30 broches et un connecteur UART.

Raisin G3562 SoM

Spécifications du GrapeRain G3562 :

• SoC – Rockchip RK3562
  • Processeur – Quad-core Arm Cortex-A53 quad-core à 2,0 GHz
  • GPU – Mali-G52-2EE avec prise en charge d’OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.0/1.1
  • Accélérateur IA – 1 TOPS (INT8) NPU
  • Unité virtuelle virtuelle
    • Encodeur – H.264 1920×1080 à 60 ips
    • Décodeur – H.265/VP9 4096×2304 à 30 ips ; H.264 1920 × 1080 à 60 ips
• RAM – 2 Go LPDDR4 par défaut (options pour 4 Go ou 8 Go)
• Stockage – Flash eMMC de 16 Go par défaut (options pour 8 Go, 32 Go, 64 Go ou 128 Go)
• Connecteurs de bord SO-DIMM à 260 broches (pas de 1 mm)
  • Stockage – SDIO 3.0
  • Afficher
    • MIPI DSI jusqu’à 2048 × 1080 à 60 Hz
    • LVDS jusqu’à 1280 × 800 à 60 Hz
    • RGB888 jusqu’à 2048 × 1080 à 60 Hz
  • Caméra – 2x MIPI CSI jusqu’à 13MP
  • Audio
    • 2x I2S (entrée/sortie 8 canaux)
    • 1x I2S (entrée/sortie 2 canaux)
    • 1x interface HAUT-PARLEUR
    • 1x HPOUT
  • Ethernet – 1x RGMII (10/100/1000Mbps), 1x RMII (10/100Mbps)
  • USB
    • 1x hôte USB 2.0
    • 1x USB 3.0 (à confirmer) OTG
  • PCIe – PCIe génération 2.1 x1
  • Autres interfaces
    • 10x UART, 6x I2C
    • 16x MLI
    • 2x CAN
    • Jusqu’à 108x broches GPIO
• Gestion de l’alimentation – PMIC RK809 sur module
• Dimensions – 69,6 x 48,1 x 3 mm (PCB 8 couches)

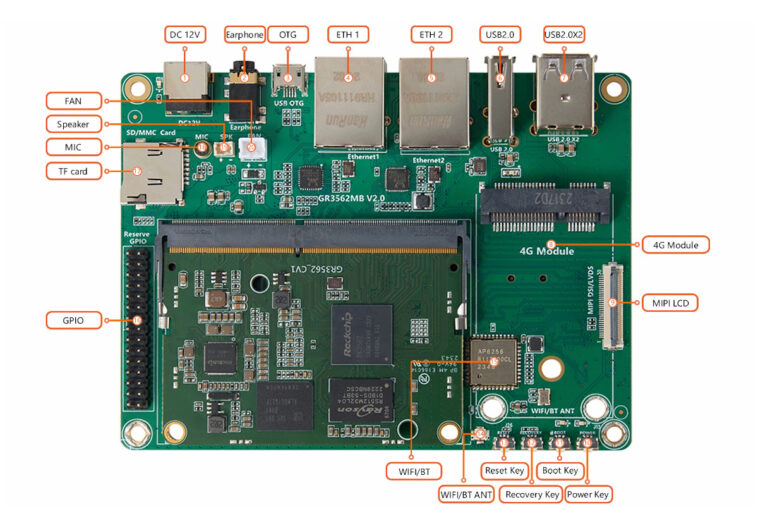

Carte de développement Rockchip RK3562

Pour aider les clients à évaluer rapidement le système sur module G3562 et à démarrer le développement de logiciels, Graperain fournit également la carte de développement G3562.

Spécifications de la carte de développement G3562 :

• Équipé du SoM GrapeRain G3562 décrit ci-dessus
• Stockage
  • Prise M.2 pour SSD
  • Emplacement pour carte MicroSD
• Écran – Connecteur unique pour
  • MIPI DSI jusqu’à 1080p60 OU
  • LVDS jusqu’à 1280 × 800 à 60 Hz
• Caméra I/F – 2x connecteurs MIPI-CSI jusqu’à 13MP
• Audio
  • Prise pour écouteurs 3,5 mm (pas de micro)
  • Micro intégré
  • Connecteur haut-parleur
• Réseautage
  • Port Gigabit Ethernet RJ45
  • Port Ethernet RJ45 10/100 M
  • WiFi 5 et Bluetooth 5.0 en option via le module SDIO Ampak AP6256 2-en-1
  • 4G LTE/3G en option via module mPCIe et emplacement pour carte SIM
• USB – 3x USB 2.0, 1x port micro-USB OTG
• Expansion
  • En-tête GPIO 30 broches
  • Connecteur de port série UART6 (pour Bluetooth par défaut)
• Débogage – Déboguer le connecteur UART
• Divers
  • Connecteur de ventilateur
  • RTC avec batterie
  • Boutons d’alimentation, de réinitialisation, de Maskrom et de récupération
• Alimentation – 12 V CC via prise jack d’alimentation
• Dimensions – 120 x 90 mm (PCB 4 couches)
• Plage de température – Fonctionnement : 0 – 70°C ; stockage : 20 – 80°C
• Humidité de stockage – 10% -80%

La société fournit des images Android 13, Buildroot+QT, Ubuntu et Debian OS pour le module et la carte de développement. Vous trouverez de la documentation sur la page du produit, mais pour y accéder, vous devez laisser une requête avec votre e-mail, et l’entreprise doit répondre avec la documentation dans quelques heures ou quelques jours. Ce n’est donc pas idéal…

Ce n’est pas le premier système sur module et carte de développement Rockchip RK3562 que nous avons couvert et les alternatives incluent les modules Firefly Core-3562JQ et Forlinx FET3562J-C, tous deux disponibles avec le processeur RK3562J de qualité industrielle. Firefly a également présenté le SBC AIO-3562JQ avec DI/DO isolés, RS232, RS485 et plus encore pour les applications industrielles.

Graperain vend le module CPU G3562 et la carte de développement sur Alibaba pour environ 40 $ et 125 $ respectivement.
