GPIO et Python (3/9) – LED clignotante

Dans ce projet, vous apprendrez à faire clignoter une LED!

Choses dont vous aurez besoin:

Carte SD Raspberry Pi +
Clavier + souris
Moniteur + câble HDMI
Source de courant
Planche à pain
1x LED rouge
1x LED bleue
2x 330? Résistance
3x fils de pontage M / F

Conditions préalables:

Dernière version de Rasbian installée sur votre carte SD
Configuration du Raspberry Pi avec un clavier, une souris et un moniteur

blank

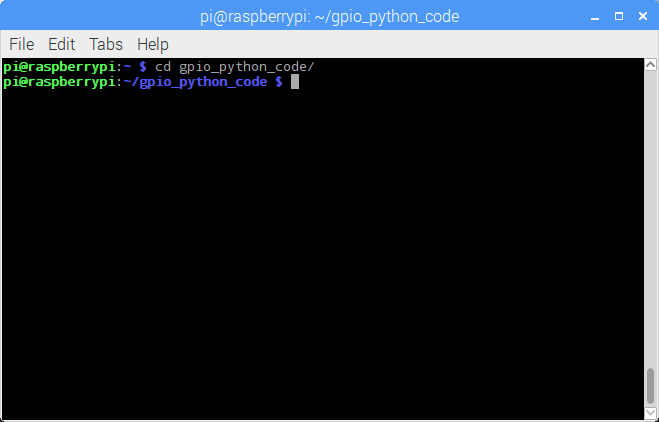

1. Changez le répertoire courant en notre répertoire gpio_python_code:

cd gpio_python_code

blank

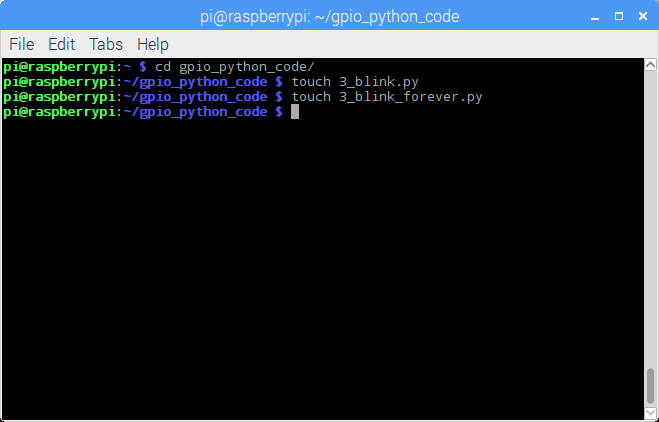

2. Commencez par créer un fichier pour notre script led clignotant

touch 3_blink.py

blank

3. Créez un fichier pour notre script clignotant pour toujours

touch 3_blink_forever.py

blank

4. Modifiez le script 3_blink.py à l’aide de nano 3_blink.py, ajoutez le code suivant:

#!/usr/bin/python
from time import sleep # import the time function from the sleep library
import RPi.GPIO as GPIO # import our GPIO library
GPIO.setmode(GPIO.BCM) # set the board numbering system to BCM
# setup our output pins
GPIO.setup(17,GPIO.OUT)
GPIO.setup(27,GPIO.OUT)
# Turn LEDs on
print “lights on”
GPIO.output(17,GPIO.HIGH)
GPIO.output(27,GPIO.HIGH)
sleep(1) # sleep for 1 second
# Turn LEDs off
print “lights off”
GPIO.output(17,GPIO.LOW)
GPIO.output(27,GPIO.LOW)
sleep(1)
# Turn LEDs on
print “lights on”
GPIO.output(17,GPIO.HIGH)
GPIO.output(27,GPIO.HIGH)
sleep(1)
# Turn LEDs off
print “lights off”
GPIO.output(17,GPIO.LOW)
GPIO.output(27,GPIO.LOW)
GPIO.cleanup() # the clean-up function will reset all the configurations made in this script. This will stop the warnings we got from the tutorial 2.

blank

5. Modifiez le script 3_blink_forever.py à l’aide de nano 3_blink_forever.py, ajoutez le code suivant:

#!/usr/bin/python
# import libraries
from time import sleep
import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BCM) # set pin numbering system to bcm
# setup our output pins
GPIO.setup(17,GPIO.OUT)
GPIO.setup(27,GPIO.OUT)
# create an infinite loop
while True:
    # turn leds on
    print “lights on”
    GPIO.output(17,GPIO.HIGH)
    GPIO.output(27,GPIO.HIGH)
    sleep(1) # sleep 1 second
    # turn leds off
    print “lights off”
    GPIO.output(17,GPIO.LOW)
    GPIO.output(27,GPIO.LOW)
    sleep(1) # sleep 1 second

blank

6. Exécutez votre script 3_blink.py

sudo python 3_blink.py

blank

7. Exécutez votre script 3_blink_forever.py

sudo python 3_blink_forever.py

blank

8. Pour arrêter votre script 3_blink_forever.py, appuyez simplement sur ctrl + c
