GigaDevice GD32H75E – Un MCU Arm Cortex-M7 de 600 MHz avec un contrôleur de sous-périphérique EtherCAT

GigaDevice a lancé son premier contrôleur de sous-périphérique EtherCAT avec le GDSCN832 ainsi que la série de microcontrôleurs Arm Cortex-M7 600 MHz GD32H75E qui intègre le contrôleur de sous-périphérique EtherCAT.

Le microcontrôleur GH32G57E est également livré avec 1 024 Ko de SRAM, 3 840 Ko de mémoire flash avec protection, jusqu’à deux Ethernet PHY, des interfaces USB pleine vitesse et haute vitesse, ainsi qu’une gamme de périphériques et de minuteries. Les deux produits sont destinés au marché de l’automatisation industrielle et conviennent aux servocommandes, aux entraînements à fréquence variable, aux automates industriels et aux modules de communication.

Spécifications du Gigadevice GD32H75E :

• CPU – Cœur de processeur Arm Cortex-M7 32 bits fonctionnant à une fréquence de 600 MHz
• Mémoire et stockage
  • SRAM AXI de 512 Ko
  • 512 Ko de mémoire RAM partagée (ITCM/DTCM/AXI)
  • Mémoire Flash intégrée de 3 840 Ko avec protection de sécurité pour empêcher l’accès illégal au code/aux données
  • Contrôleur de mémoire externe (EXMC) pour SRAM, PSRAM, ROM et NOR Flash
• Accélérateur – Filtre accélérateur arithmétique (FAC) et unité mathématique trigonométrique (TMU)
• Communication industrielle
  • 2x PHY Ethernet (pièces YMJ6 uniquement)
  • Contrôleur de sous-périphérique EtherCAT (ESC)
    • 2x ports phy internes et 1x MII externe
    • 8x unités de gestion de mémoire de bus de terrain (FMMU)
    • 8 Ko de mémoire DPRAM
    • Horloge distribuée 64 bits, la prise en charge permet la synchronisation avec d’autres appareils EtherCAT
    • 8x entités Syncmanager
    • Synchronisation DC inférieure à 1us
• Fonctionnalités de contrôle de mouvement
  • Contrôleur de sortie de division d’encodeur (EDOUT)
  • Module de filtre numérique haute performance (HPDF) pour modulateurs Σ-Δ externes et EDOUT
• Autres périphériques
  • Jusqu’à 6x SPI, 1x OSPI, 4x I2C, 116x GPIO
  • Série – 4x USART, 4x UART, 3x CAN-FD
  • Audio – 4x I2S (multiplexé avec interfaces SPI)
  • USB – 1x USB 2.0 OTG FS, 1x USB 2.0 OTG HS
  • Analogique
    • 2 CAN 14 bits 4 MSPS avec jusqu’à 22 canaux
    • CAN 12 bits 5,3 MSPS avec jusqu’à 15 canaux
    • DAC 12 bits
    • 2x comparateurs
  • Minuteries
    • Jusqu’à 10x minuteries générales 16 bits
    • 2x minuteries avancées PWM 16 bits,
    • 4x minuteries générales 32 bits
    • 2x minuteries de base 32 bits
    • 2x minuteries de base 64 bits
    • 2x chiens de garde
    • RTC
• Tension d’alimentation – 1,71 V à 3,6 V
• Package – BGA240 (modèles YMJ6) ou BGA240 Bypass (modèles YMJ6B)
• Plage de température
  • -40 à +85°C pour les appareils grade 6
  • -40 à +105 °C pour les appareils de classe 7

Comme vous l’avez peut-être remarqué dans les spécifications, deux modèles de package BGA240 sont disponibles, l’un avec deux PHY Ethernet internes et l’autre utilisant le mode bypass pour répondre aux besoins d’application de divers clients. GigaDevice fournit des fiches techniques, des manuels d’utilisation (TRM) et des notes d’application pour le MCU EtherCAT GD32H75E et le contrôleur de sous-périphérique EtherCAT GDSCN832.

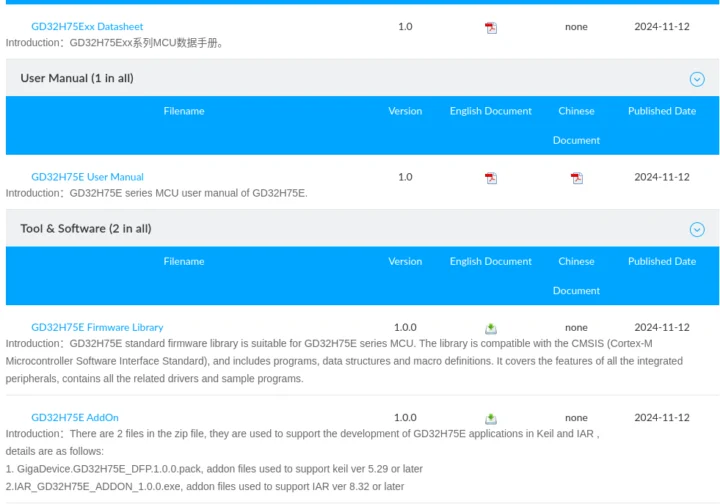

Le microcontrôleur Cortex-M7 est pris en charge via l’IDE gratuit GigaDevice GD32 et des outils de débogage et de programmation tels que GD-LINK et GD32 All-In-One Programmer. Arm KEIL, IAR et SEGGER offrent également une prise en charge complète du MCU GD32H75E. Rien de tout cela n’est affiché sur la page du produit, mais le site Web du GD32MCU contient des documents et des ressources spécifiques au GD32H75E, comme le montre la capture d’écran ci-dessous.

Ce que je ne parviens pas à trouver, ce sont plus de détails sur les kits d’évaluation ou les cartes de développement GD32H75E, même si la société affirme que des échantillons et des cartes de développement sont désormais disponibles. Je vois une référence à la carte GDSCN832R_EVAL sur le site Web du GD32MCU, c’est peut-être ce qu’elle signifie. Certaines autres solutions EtherCAT que nous avons couvertes incluent le MPU industriel Renesas RZ/T2H Cortex-A55/R52 et la carte de développement RZ/T2H-EVKIT, le contrôleur EtherCAT maître ICOP QEC-M-01 et le Cortex octa-core NXP i.MX 94. Processeur A55/M33/M7 entre autres

La production en série des nouveaux microcontrôleurs EtherCAT est prévue pour le deuxième trimestre 2025. Quelques détails supplémentaires peuvent également être trouvés dans le communiqué de presse.

Merci à TLS pour le conseil.
