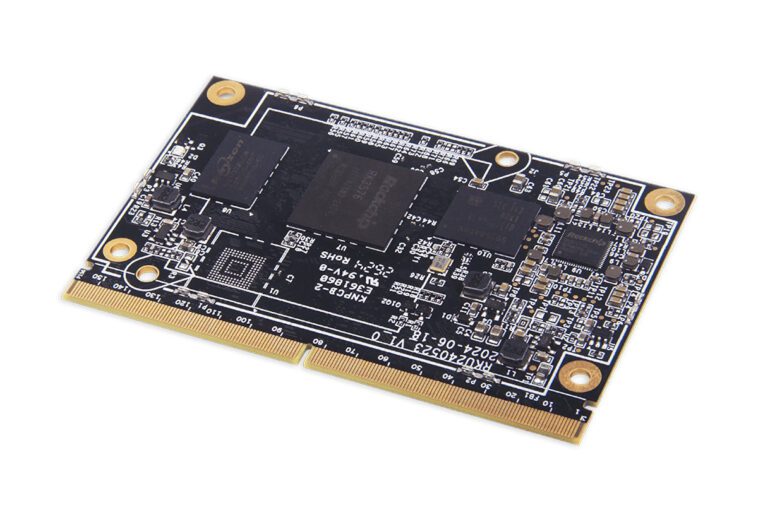

Geniatech SOM-3576 – Un système sur module Rockchip RK3576 avec un connecteur de bord MXM 3.0 à 314 broches

Le Geniatech SOM-3576 est un autre système sur module (SoM) alimenté par le SoC Rockchip RK3576 octa-core Cortex-A72/A53 AI mais avec un connecteur de bord MXM 3.0 à 314 broches pour exposer les E/S. Il fait suite à d’autres SoM RK3576 comme le Boardcon CM3576 avec des bords crénelés et le Forlinx FET3576-C avec des connecteurs carte à carte.

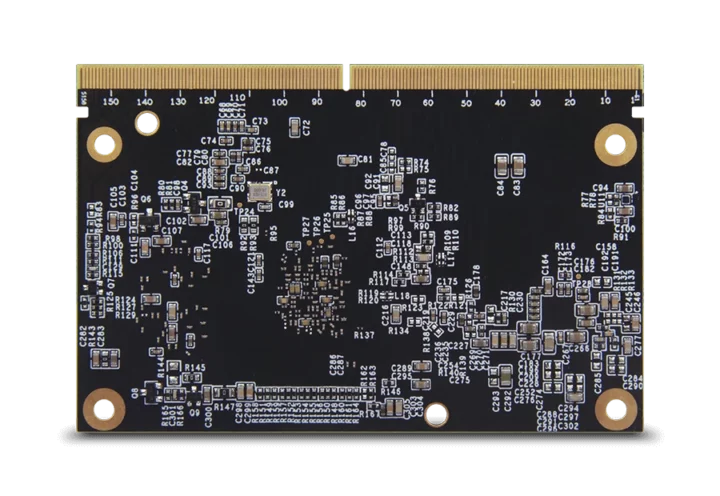

Le module SOM-3576 prend en charge jusqu’à 16 Go de RAM et 256 Go de mémoire flash eMMC, et est livré avec un PMIC Rockchip. Je peux également voir une empreinte pour un stockage UFS de 512 Go ou 1 To comme Firefly l’a fait sur l’ordinateur monocarte Firefly ROC-RK3576-PC.

Spécifications du Geniatech SOM-3576 :

• SoC – Rockchip RK3576
  • CPU
    • 4 cœurs Cortex-A72 à 2,3 GHz, 4 cœurs Cortex-A53 à 2,2 GHz
    • Microcontrôleur Arm Cortex-M0 à 400 MHz
  • GPU – GPU ARM Mali-G52 MC3 avec prise en charge d’OpenGL ES 1.1, 2.0 et 3.2, OpenCL jusqu’à 2.0 et Vulkan 1.1
  • Accélérateur d’IA NPU – 6 TOPS (INT8) avec prise en charge des opérations mixtes INT4/INT8/INT16/BF16/TF32.
  • Unité de puissance virtuelle
    • Décodeur vidéo – H.264, H.265, VP9, ​​AV1 et AVS2 jusqu’à 8Kp30 ou 4Kp120
    • Encodeur vidéo – H.264 et H.265 jusqu’à 4Kp60, encodeur/décodeur (M)JPEG jusqu’à 4Kp60
• Mémoire système – 4 Go de RAM par défaut (option pour 8 Go ou 16 Go)
• Stockage
  • Mémoire flash eMMC de 32 Go par défaut (option pour 64 Go, 128 Go ou 256 Go)
  • Empreinte pour le stockage UFS (512 Go/1 To)
• Connecteur de bord MXM 3.0 314 broches avec
  • Stockage – 2x SATA, 2x SDMMC, SDIO
  • Sortie vidéo
    • HDMI 2.1 jusqu’à 8Kp60
    • MIPI DSI jusqu’à 2Kp60
    • eDP jusqu’à 4Kp60
    • La mention « LVDS jusqu’à 4K à 60 Hz » est également mentionnée, mais c’est une erreur, car le LVDS ne peut pas gérer une résolution aussi élevée. Le LVDS n’est mentionné que sur la page produit et non sur la fiche technique.
  • Entrée vidéo
    • 2x CSI MIPI à 2 voies
    • Entrée HDMI jusqu’à 4Kp60
  • Audio – 2x I2S, récepteur S/PDIF
  • Réseau – 2x Gigabit Ethernet
  • USB – 1x USB 3.0, 2x USB Type-C
  • Extension – PCIe 3.0, 3x PCIe 2.0 x1
  • E/S à faible vitesse – 5x UART, 4x I2C, PWM, jusqu’à 137x GPIO, 3x SPI
  • Analogique – 6 entrées ADC
  • Débogage – 1x débogage (UART ?)
• Tension d’entrée – 5 V/3 A
• Dimensions – 82 x 53 mm ; trous de montage pour dissipateur thermique
• Plage de température – Commercial : 0 à 60 °C ; industriel : -40 à 85 °C

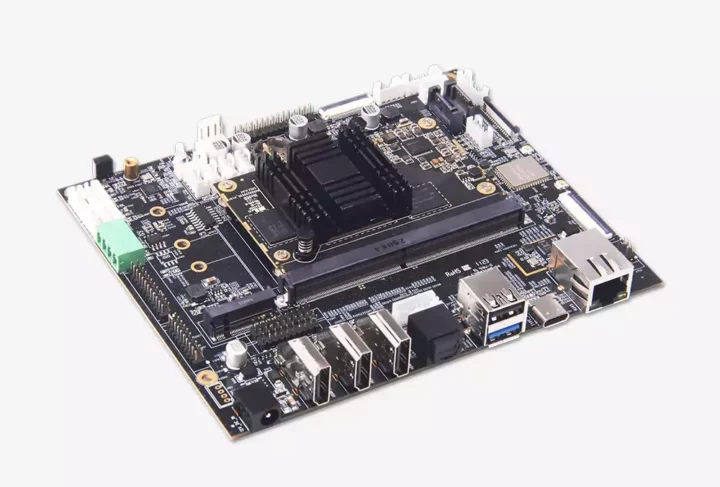

Geniatech fournit un support pour les BSP Android 14 et Debian 12 pour le module et mentionne « une carte mère et une documentation complète ». La documentation est introuvable en ligne, elle est donc réservée aux clients payants, et après avoir posé des questions sur la carte mère, la société confirme qu’il s’agit de la même que celle utilisée avec son module SOM-3588 basé sur Rockchip RK3588 et illustré ci-dessous.

Geniatech s’attend à ce que le système sur module SOM-3576 soit intégré dans des NVR intelligents, des terminaux cloud, des passerelles Internet des objets, des équipements de contrôle industriel, des solutions d’affichage numérique intelligentes, des kiosques de vente au détail et d’autres applications AIoT.

La page produit contient quelques détails supplémentaires, mais notez qu’il y a quelques erreurs ici et là dans la documentation. Le prix n’est pas fourni, mais à titre de référence, l’ancien SOM-3588 est vendu entre 169 et 259 dollars selon la configuration de la mémoire et du stockage, et la carte porteuse DB3588V2 ajoute 30 dollars au total. Le système sur module Rockchip RK3576 devrait être relativement moins cher.
