Geehy G32R430 : le MCU Arm Cortex-M52 optimisé pour les systèmes d’encodeurs

Selon cnx-software, Geehy a récemment dévoilé le G32R430, un MCU à double cœur équipé d’un processeur Cortex-M52. Ce modèle se distingue par ses capacités spécifiques, notamment un encodeur intégré et une technologie avancée permettant des calculs d’angle électrique en moins de 1 microseconde, idéal pour des systèmes d’encodeur et de contrôle de mouvement de haute précision.

128 MHz Cortex-M52 et 2 CAN 16 bits : des performances de pointe

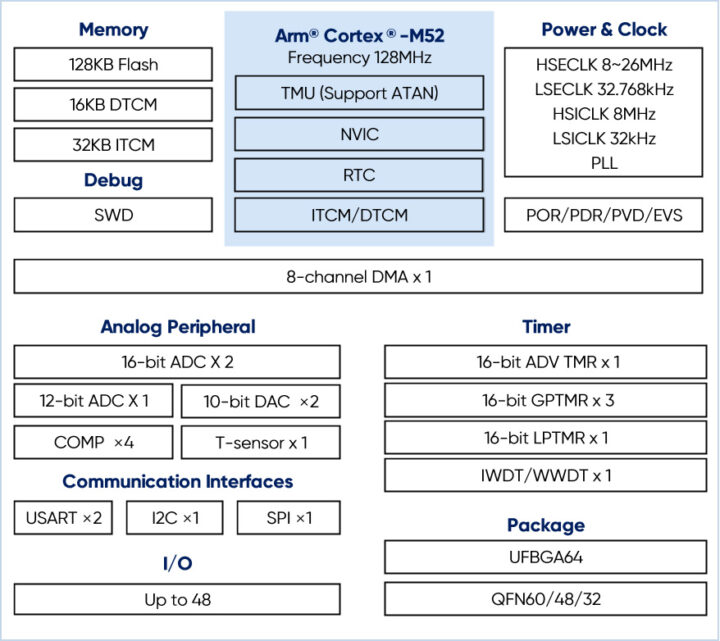

Le G32R430 est conçu pour fonctionner à une fréquence d’horloge de 128 MHz, intégrant une mémoire ITCM/DTCM pour une exécution rapide sans temps d’attente, augmentant ainsi l’efficacité dans le traitement des tâches. Il comprend également un cache de 4 Ko optimisé pour le contrôle à faible latence. Intégré avec deux CAN 16 bits, ce MCU supporte un échantillonnage synchrone, ainsi qu’un troisième CAN de 12 bits, offrant une grande flexibilité pour des conceptions d’encodeurs avec un minimum de composants externes.

Le G32R430 prend en charge plusieurs protocoles pour les encodeurs, comme BiSS-C et SPI, et possède des interfaces variées telles que USART, I²C, ce qui en fait un choix adapté pour des applications comme les servomoteurs, les robots industriels, ainsi que les machines CNC. Sa plage de fonctionnement est de -40 °C à +105 °C, garantissant sa robustesse dans des environnements variés.

48 Ko de SRAM et un TMU : l’optimisation des tâches complexes

Ce MCU est équipé de 48 Ko de SRAM, repartis entre 16 Ko de DTCM et 32 Ko d’ITCM, en plus d’un espace système de 8 Ko pour le chargeur de démarrage. Le G32R430 intègre également une unité mathématique trigonométrique (TMU) spécialisée pour les opérations d’arctangente, ce qui permet d’alléger significativement les calculs d’angle du logiciel. Grâce à cette structure, le MCU peut atteindre une sortie d’angle électrique avec une latence inférieure à 1 µs et une précision de 0,0001°.

Les applications avec encodeurs magnétiques et optiques sont également facilitées, le G32R430 pouvant gérer des résolutions de 17 bits ou plus pour les encodeurs magnétiques et des résolutions dépassant 23 bits pour les optiques. En matière de développement, un SDK est fourni, incluant des pilotes de périphériques et des bibliothèques optimisées, permettant aux utilisateurs d’exploiter efficacement le TMU matériel pour des calculs avancés.

G32R430 TinyBoard et 34 GPIO : flexibilité assurée

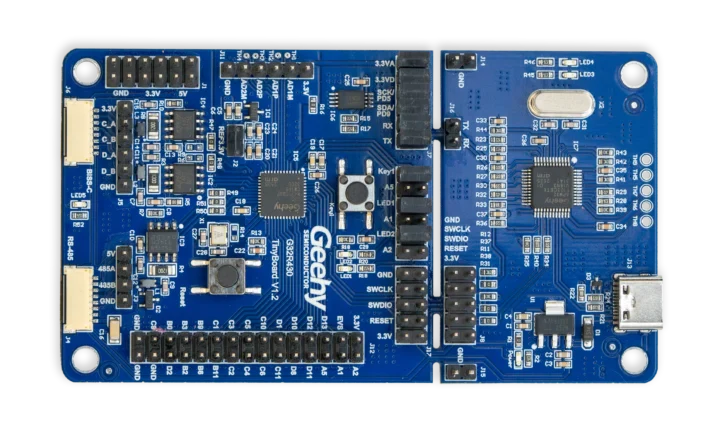

Le G32R430 est livré avec une carte de développement, le G32R430 TinyBoard, qui propose jusqu’à 34 GPIO utilisables, ainsi que plusieurs interfaces de communication comme USART, I²C, et RS-485. Ce kit comprend également un débogueur GEEHY-LINK facilitant les downloads et le débogage de firmware. Bien que les informations sur la production en masse du TinyBoard ne soient pas encore disponibles, quelques échantillons sont déjà destinés aux évaluations clients.

Au niveau de l’alimentation, la tension requise est de 1,7 V à 3,6 V, avec divers modes basse consommation, permettant une gestion optimisée de l’énergie dans différentes conditions d’utilisation. De plus, la protection ESD figure parmi ses caractéristiques importants, avec des valeurs allant jusqu’à 4 kV HBM.

À l’heure actuelle, quatre SKU G32R430 sont proposés, chacun avec différentes options de boîtier, capacités d’E/S et canaux ADC. Bien que les informations précises concernant les prix et la disponibilité restent à confirmer, il semble que le lancement de ces produits sur les marchés internationaux ne soit pas encore d’actualité.
