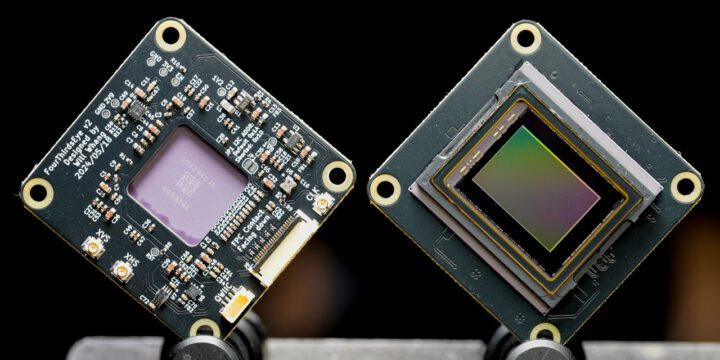

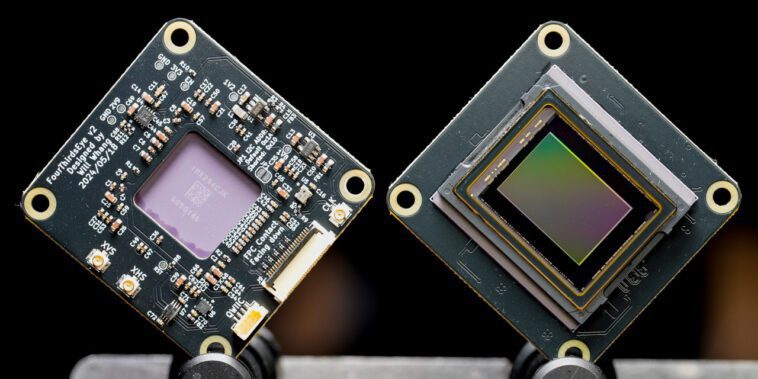

Le projet FourThirdsEye de Will Whang est un module de caméra matériel open source conçu pour Raspberry Pi 5 SBC et Raspberry Pi Compute Module 4 SoM utilisant un capteur d’image CMOS Sony IMX294 Type 4/3.
Le module de caméra peut capturer des images de 10,7 MP et des vidéos 4K (4 096 x 2 160) avec des performances en basse lumière et une plage dynamique améliorées (taille de pixel de 4,63 um) par rapport aux modules de caméra Raspberry Pi existants. Will affirme qu’il est parfait pour les passionnés de photographie, les développeurs et les créateurs qui souhaitent un appareil photo plus puissant pour leurs projets Raspberry Pi.
Spécifications du module de caméra FourThirdsEye :
- Capteur Sony IMX294
- Taille de l’image de sortie – Diagonale 21,63 mm (Type 4/3) format d’image 17:9 et 4:3
- Nombre de pixels effectifs
- 4168 (H) × 2176 (V) environ. 8,93 millions de pixels (rapport hauteur/largeur 17:9)
- 3792 (H) × 2824 (V) environ 10,71 M pixels (format d’image 4:3)
- Taille de cellule unitaire – 4,63 μm (H) × 4,63 μm (V)
- Noirs optiques
- Horizontal – Avant : 0 pixel, arrière : 0 pixel
- Vertical – Avant : 16 pixels, arrière : 0 pixel
- Fréquence d’entrée – 72 MHz (SLVS-EC) / 6 à 27 MHz (MIPI CSI-2)
- Interfaces de sortie
- SLVS-EC (2,304 Gbit/s/voie) Max. 8 voies
- MIPI CSI-2 (1,728 Gbit/s/voie) Max. 4 voies
- Tension d’alimentation (VDD- 2,8 V / 1,8 V / 1,2 V
- Paquet – LGA 248 broches
- Capteur de température TMP117
- Interface hôte – Connecteur MIPI CSI à 4 voies suivant la carte IO Raspberry Pi Compute Module 4
- Compatible avec les cartes Raspberry Pi 5 et Raspberry Pi Compute Module 4 avec un connecteur FPC à 22 broches
Le module a été conçu dans Kicad 6 et tous les fichiers de conception matérielle tels que les schémas, la disposition des PCB, la nomenclature et les fichiers Gerber peuvent être trouvés sur GitHub sous une licence MIT. Will a également développé un pilote Linux open source IMX294 V4L2 qu’il a mis à disposition dans un référentiel séparé. Le projet CinePi est recommandé pour capturer des vidéos RAW sur le Raspberry Pi.
Alors que l’interface CSI-2 de l’IMX294 fonctionne à 1,78 Gbit/s, le Raspberry Pi 5 est limité à 1,5 Gbit/s et le Raspberry Pi CM4 à une valeur légèrement inférieure (peut-être 1 Gbit/s), mais le module FourThirdsEye a été testé avec succès sur les deux plateformes. Je suppose que nous ne pourrons pas filmer des vidéos 4K 120 FPS comme annoncé sur la fiche produit de l’IMX294, mais la 4K 60 FPS a été testée sur le Raspberry Pi 5… La longueur et la qualité du câble ont un impact sur la transmission des données, et un câble plus court de 20 cm est recommandé car des pixels noirs/défectueux peuvent commencer à apparaître avec des câbles plus longs.

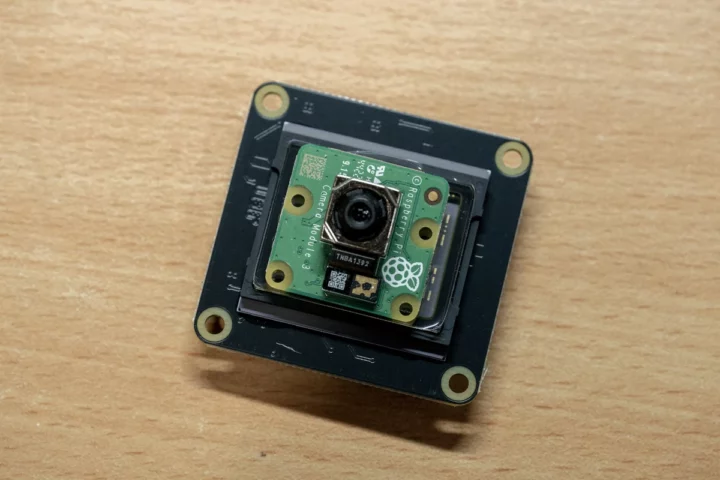

Raspberry Pi a déjà publié plusieurs modules de caméra, dont le Raspberry Pi Camera Module 3 et la caméra Raspberry Pi HQ 12MP, mais le module Sony IMX294 utilisé dans le FourThirdsEye est de bien meilleure qualité. Malheureusement, je n’ai trouvé aucun échantillon de photo pouvant mettre en valeur cette qualité supérieure.
Le module de caméra FourThirdsEye n’est pas à vendre, vous devrez donc commander le PCB et les composants vous-même et faire quelques soudures. Le capteur de caméra Sony IMX294 semble difficile à obtenir, car il n’est pas répertorié sur Mouser ou Digikey, mais je l’ai finalement trouvé sur Aliexpress pour 139,99 $. Ce prix m’a semblé suspect au début car les caméras IMX294 basées sur USB 3.0 se vendent près de 600 $, mais d’après les commentaires que j’ai reçus ci-dessous et sur X, le prix du capteur est normal et il peut même être acheté pour moins cher (sur Taobao).
