Forlinx FET-MX95xx-C est un système sur module (SoM) basé sur le SoC NXP i.MX 95 avec jusqu’à six cœurs Cortex-A55, un cœur temps réel Arm Cortex-M7 cadencé à 800 MHz, un cœur Arm Cortex -Noyau « sécurité » M33 cadencé à 333 MHz et équipé de 8 Go LPDDR4x et 64 Go de flash eMMC.
La société fournit également la carte de développement OK-MX95xx-C riche en fonctionnalités basée sur le module i.MX 95 avec une large gamme d’interfaces telles que le double GbE, une cage SFP+ 10GbE, des borniers avec interface RS485 et bus CAN, trois ports USB. Ports de type A, deux emplacements PCIe et plus encore.
Système sur module Forlinx FET-MX95xx-C
Caractéristiques:
- SoC – NXP i.MX 9596
- Processeur
- 6 cœurs d’application Arm Cortex-A55 cadencés à 1,8 GHz (industriels) avec 32 Ko de cache I et D, 64 Ko de cache L2 et 512 Ko de cache L3
- Noyau temps réel Arm Cortex-M7 cadencé à 800 MHz
- Noyau de sécurité Arm Cortex-M33 cadencé à 333 MHz
- GPU – GPU Arm Mali-G310 V2 pour l’accélération 2D/3D avec prise en charge d’OpenGL ES 3.2, Vulkan 1.2, OpenCL 3.0
- Unité virtuelle virtuelle
- Encodage et décodage 4Kp30 H.265 et H.264
- Encodeur JPEG, décodeur JPEG
- Accélérateur d’IA – Unité de traitement neuronal (NPU) NXP eIQ Neutron 2 TOPS avec 750 inf/sec
- Processeur
- Mémoire système – 8 Go LPDDR4X
- Stockage – Flash eMMC de 64 Go
- Réseautage
- 2 contrôleurs GbE avec prise en charge TSN
- M.2 1216 WiFi 6 et Bluetooth 5.3 en option (sur module)
- 4x connecteurs carte à carte à 80 broches
- Stockage – Carte SD 3.0
- Interfaces d’affichage
- 2x LVDS à 4 voies ou 1x LVDS à 8 voies jusqu’à 1080p60
- MIPI DSI 4 voies jusqu’à 4Kp30 ou 3840×1440 à 60 Hz
- Caméra – Jusqu’à 2x MIPI CSI-2
- Audio – Jusqu’à 5x SAI, entrée microphone 8 canaux, 1x S/PDIF
- Réseautage
- Jusqu’à 2x Gigabit Ethernet avec Time Sensitive Networking (TSN)
- 1 Ethernet 10 Gbit/s prenant en charge XFI, SGMII (2,5 G et 1 G) et 10 G-USXGMII (10GE), TSN
- USB
- 1x hôte/périphérique USB 2.0
- 1x hôte/périphérique USB 3.0
- Série – Jusqu’à 8x UART jusqu’à 5 Mbps
- Analogique – Jusqu’à 8x ADC 12 bits jusqu’à 1 Msps
- PCIe – 2x PCIe Gen3
- Autres interfaces périphériques
- SDIO 3.0
- Jusqu’à 5x CAN FD, CAN 2.0B
- Jusqu’à 7x I2C, 8x SPI, 1x XSPI, 6x PWM
- Jusqu’à 111x GPIO
- Sécurité
- Services de gestion de clés NXP EdgeLock 2GO
- Module d’accélération et d’assurance cryptographique
- Contrôleur de domaine de ressources
- Armer la zone de confiance
- Prise en charge du démarrage à haute assurance
Moteur de chiffrement – AES-128, AES-256, 3DES, RC4, RSA4096, TRNG, SHA-1, SHA-2, SHA-256, MD-5 - RSA-1024, 2048, 3072, 4096 et stockage sécurisé des clés
- Résistance aux attaques par canal secondaire
- Débogage – interface de débogage JTAG 4 broches
- Dimensions – 68 x 50 mm
- Plage de température – -40°C à 85°C
Seul Linux est pris en charge et la société affirme que son module cible les marchés de l’IoT automobile, industriel et commercial.

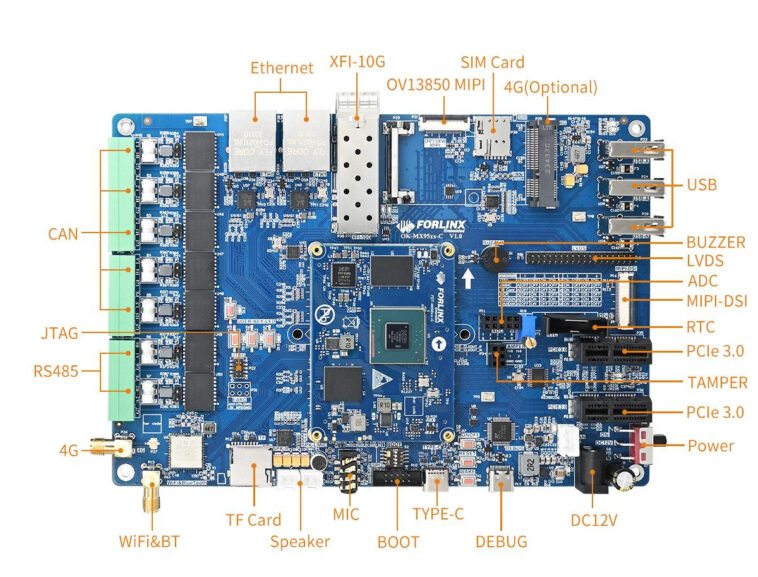

Carte de développement Forlinx OK-MX95xx-C
La carte de développement OK-MX95xx-C exploite pleinement la plupart des E/S fournies par le module NXP i.MX 95.
Caractéristiques:
- SoM pris en charge – Forlinx FET-MX95xx-C comme décrit ci-dessus
- Stockage
- Emplacement pour carte MicroSD (SD 3.0, 4 bits)
- FLASH QSPI 4 bits
- Interface d’affichage
- Double LVDS 8 bits jusqu’à 1080p60
- MIPI DSI 4 voies jusqu’à 4Kp30 ou 3840×1440 à 60Hz
- Interface caméra – Connecteur MIPI CSI pour caméra OV13850
- Audio
- Prise casque à 4 niveaux avec HP et MIC intégrés
- MICRO électret intégré
- Connecteurs d’enceintes double canal
- Buzzer actif
- Réseautage
- Cage SFP Ethernet 10 Gbit/s (XFI)
- 2 ports Gigabit Ethernet RJ45
- WiFi 5 double bande et Bluetooth 5 via le connecteur d’antenne SMA et le module AzureWave AW-CM358SM connectés sur :
- SDIO pour le Wi-Fi
- UART pour Bluetooth
- I2S pour l’audio
- 4G LTE en option via le module mini PCIe Quectel EC20/ EC25 et le connecteur d’antenne SMA
- USB
- 3x ports hôtes USB 2.0 via hub
- 1x port USB Type-C OTG
- En série
- Borniers pour 5x CAN FD avec circuit isolé, prise en charge de CAN 2.0B jusqu’à 5 Mbps
- Bornier pour 2x RS485 avec contrôle d’émission-réception automatique, avec circuit isolé
- Expansion
- 2 emplacements PCIe 3.0 x1 prenant en charge à la fois RC et EP
- Prise mini-PCIe
- 8x ADC (1,8 V) via un connecteur à 10 broches et un potentiomètre
- Débogage
- Port USB Type-C connecté à UART1/2/3 pour le débogage Cortex-A55/M33/M7
- Connecteur JTAG
- Divers
- Pile RTC et CR2032
- 7x boutons : réinitialisation, mode veille, interrupteur d’alimentation et 4 touches définies par l’utilisateur
- 4x LED définies par l’utilisateur
- Connecteur de ventilateur pour le refroidissement
- En-tête de détection de sabotage
- Connecteur BOOT à 10 broches
- Alimentation – 12 V CC via prise jack d’alimentation
- Dimensions – à déterminer
Comme d’habitude, Forlinx ne fournit aucune documentation publique pour ses modules et cartes de développement, et fournira uniquement les ressources suivantes aux clients :
- Matériel associé : fiche technique, guide de l’utilisateur, schéma de la carte de support, PCB de la carte de support, SoM pinmux
- Concernant le micrologiciel : image du système d’exploitation, démo de test, code source, manuel d’utilisation
- Environnement de compilation
Le Forlinx FET-MX95xx-C n’est pas le premier système sur module NXP i.MX 95 avec 10 GbE que nous avons couvert, mais après le Variscite DART-MX95, c’est le deuxième à s’appuyer sur des connecteurs carte à carte, alors que la plupart d’autres modèles s’appuient sur un connecteur MXM 3.0 à 314 broches dans le cadre de la norme SMARC 2.1 (ADLINK LEC-IMX95, iWave iW-RainboW-G61M et conga-SMX95) ou sur un connecteur de bord SO-DIMM comme le module Toradex Verdin iMX95. En passant, Toradex travaille également sur un module B2B NXP i.MX 95 avec l’Aquila iMX95 prévu pour le premier trimestre 2025.
Les informations sur les prix ne sont pas non plus rendues publiques et vous devrez contacter l’entreprise via la page produit pour obtenir un devis. La société possède également une boutique Alibaba, mais actuellement, son module NXP i.MX 95 et sa carte de développement n’y sont pas répertoriés.
