ForLinx FET3506J-S Système sur module à faible puissance comprend RockChip RK3506J SoC Tri-co-Core-A7 de qualité industrielle

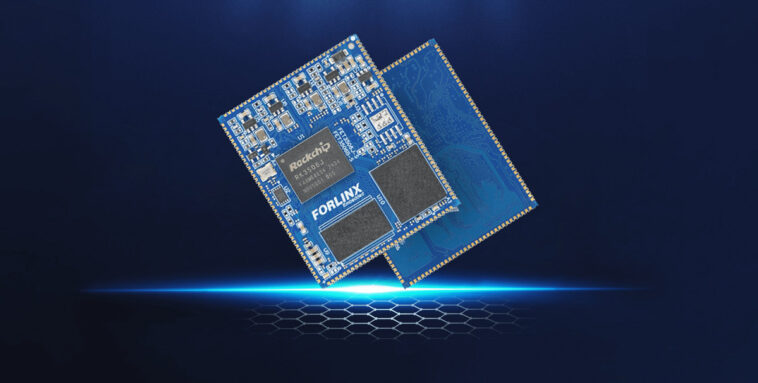

ForLinx FET3506J-S System-on-Module (SOM) est basé sur un SoC RockChip RK3506J, la version industrielle du SoC Tri-core-Cortex-A7 RK3506, conçu pour des applications industrielles intelligentes et fonctionnant à une faible consommation d’énergie d’environ 0,7 watts.

Le SoC Rockchip RK3506 a été dévoilé pour la première fois en 2023 à travers une feuille de route du produit. Cependant, nous ne l’avons repéré que dans un produit à la toute fin de 2024 avec le Luckfox Lyra et Luckfox Lyra Plus avec un connecteur d’affichage MIPI CSI et Ethernet en option. Le module CPU FORLINKX FET3506J-S est la première plate-forme avec la version industrielle (RK3506J), et la société fournit également la carte de développement / développement de l’OK3506 pour l’évaluation.

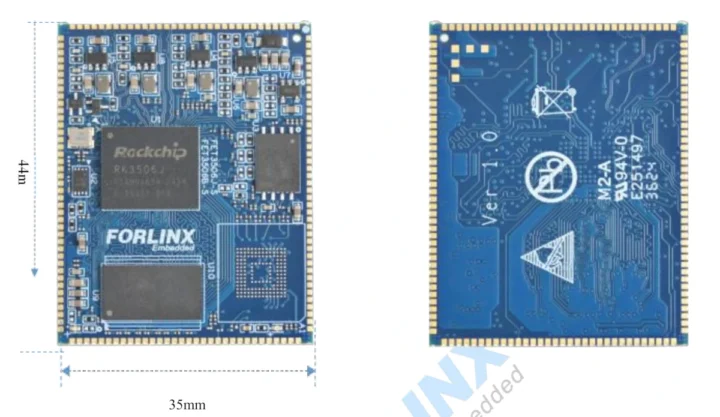

ForLinx FET3506J-S système sur module

Caractéristiques:

• Soc – Rockchip RK3506J
  • Processeur
    • 3x ARM CORTEX-A7 CORE jusqu’à 1,5 GHz ou 1,6 GHz (selon l’endroit où l’on ressemble dans la documentation)
    • ARM CORTEX-M0 CORE EN TEMPS REL
  • GPU – 2d GPU uniquement
  • Pas de VPU, pas de NPU
• Mémoire système – 256 Mo, 512 Mo ou 1 Go DDR3
• Stockage
  • 256 Mo de NAND Flash ou
  • 8 Go EMMC Flash
• E / OS via 146 trous castellés avec un pas de 1 mm
  • Stockage
    • SDIO 4 bits (uniquement disponible si EMMC Flash n’est pas soudé)
    • FSPI (uniquement disponible dans Nand Flash n’est pas soudé)
  • Afficher
    • MIPI DSI en option à 2 voies
    • Interface LCD RVB 24 bits en option avec une résolution jusqu’à 1280 × 1280 @ 60Hz; Remarque multiplexée avec des interfaces FlexBus et DSMC
  • Interface parallèle FlexBus pour les E / OS à grande vitesse
  • Bus de données DSMC pour la communication PSRAM et FPGA. (Mode maître 8 bits / 16 bits, mode esclave 8 bits)
  • Audio
    • 4x SAI (2x 1-LANE TX / 1 LANE RX, 1X TX / 1 LANE TX TX, 1X 1 LANE TX / 4-LANE RX)
    • 4ch PDM
    • SPDIF TX / RX
    • ADC audio
    • 2x DSM audio
  • Réseautage – 2x 10/100 Mbps Ethernet (RMII)
  • USB – 2x USB 2.0, y compris un soutenant OTG
  • Autres E / Os
    • Interfaces 2x CAN 2.0 / CAN-FD
    • 3x SPI, jusqu’à 6x UART (UART0 sert de port de débogage), 3x I2C jusqu’à 1 Mbpsfspi
    • Jusqu’à 11x PWM
    • Analogique – saradc 10 bits jusqu’à 1 ms / s; Plage de tension d’entrée: 0 à 1,8 V
    • Interfaces de clé tactile jusqu’à 8x
    • Jusqu’à 76x GPIOS (70x GPI, 76x GPO)
  • Débogage – JTAG
• Tension d’alimentation – 5V DC
• Dimensions – 44 x 35 mm
• Plage de températures – -40 ° C à + 85 ° C

ForLinx Embedded fournit un Linux 6.1 BSP avec la prise en charge de LVGL 9.2, de l’architecture AMP et de Linux RT, ainsi que de la carte de transporteur OK3506J-S que nous décrirons ci-dessous.

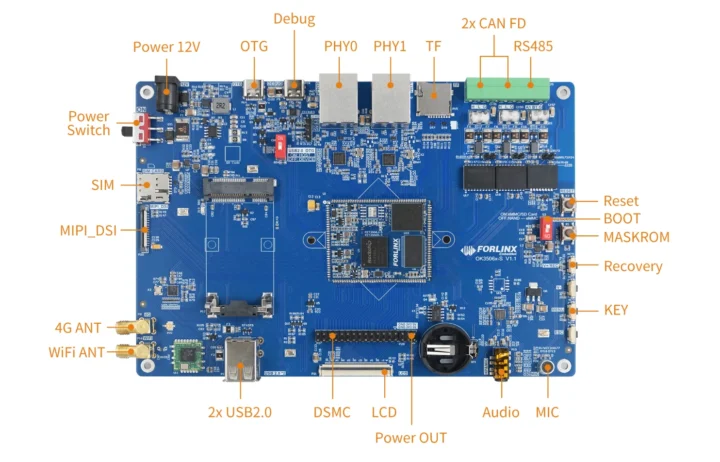

OK3506J-S Board

Caractéristiques:

• Som – ForLinx FET3506J-S comme décrit ci-dessus
• Stockage – emplacement pour carte microSD (en travaillant uniquement avec la version NAND Flash du module)
• Interface d’affichage
  • Connecteur MIPI DSI à 2 voies
  • Connecteur LCD RVB 24 bits prenant en charge jusqu’à 1280 × 1280 @ 60Hz.
  • Un seul écran pris en charge
• Audio
  • Prise audio de 3,5 mm avec audio stéréo et microphone
  • Microphone à bord
• Réseautage
  • Ports RJ45 Fast Ethernet 2x 10/100 Mbps
  • Module Wi-Fi 4 & Bluetooth 4.0 via le module REALTEK RTL8723DU (USB 2.0) et le connecteur d’antenne SMA
  • Module 4G LTE en option via la prise de mini PCIE (USB 2.0), la prise de carte Nano SIM et le connecteur d’antenne SMA
• USB
  • Port USB Type-C
  • Ports 2x USB 2.0 Type A
• Série via le terminal
  • 2x Can Bus et CAN-FD avec isolement et protection.
  • RS485 avec isolement et protection
• Extension – en-tête DSMC
• Débogage
  • Convertisseur USB à série via le port USB Type-C
  • JTAG via l’en-tête
• Mission
  • Interrupteur d’alimentation / désactivation
  • Boutons 6x pour la réinitialisation, le maskrom, le vol +, le volume, le menu et l’ESC
  • Horaire RTC à bord et support de batterie à cellules à pièces.
• Alimentation – 12v cric cc
• Dimensions – TBD

ForLinx ne fournira généralement pas d’informations sur les prix pour leurs modules et cartes de développement CPU, et le module CPU FET3506J-S et la carte de transporteur OK3506J-S ne sont pas différents. Quelques détails supplémentaires peuvent être trouvés sur la page du produit et le communiqué de presse.
