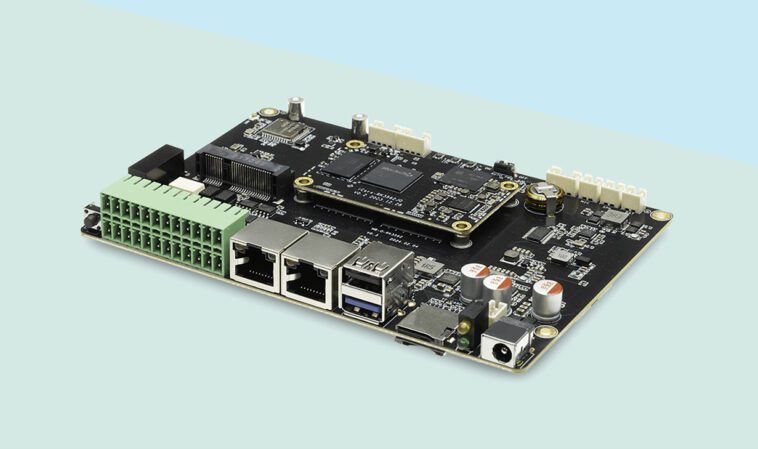

Firefly AIO-3562JQ – Un SBC Rockchip RK3562 pour les applications industrielles avec E/S isolées, RS485, RS232 et plus

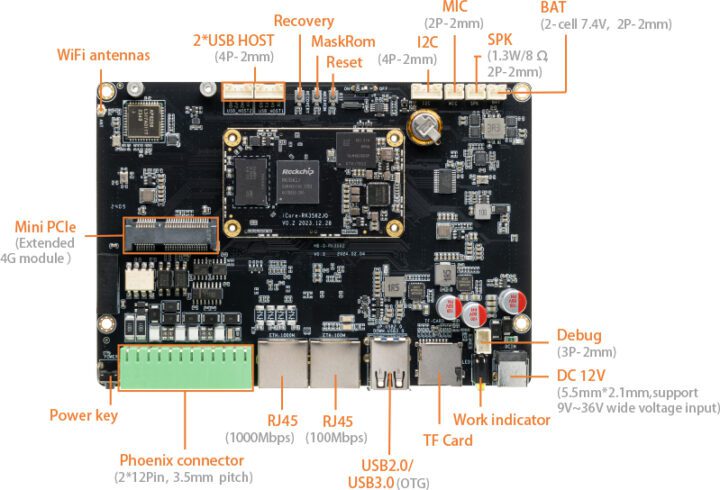

Firefly AIO-3562JQ est un SBC industriel construit autour du système sur module iCore-3562JQ de la société avec un processeur Rockchip RK3562(J), conçu pour fonctionner dans une plage de températures de -40 à +85°C et équipé d’un 24- bornier isolé à broches avec entrées et sorties numériques (relais), RS485, RS232, CAN Bus et UART.

La carte est livrée avec jusqu’à 8 Go de RAM et 64 Go de flash eMMC et dispose d’une interface MIPI DSI, de deux connecteurs de caméra MIPI CSI, de connecteurs de microphone et de haut-parleur, de deux ports Ethernet, de plusieurs interfaces USB, et plus encore.

Spécifications du Firefly AIO-3562JQ :

• SoM – Firefly iCore-3562JQ
  • SoC – Rockchip RK3562J
    • CPU – Processeur Quad-core Arm Cortex-A53 @ jusqu’à 1,2 GHz (contre 2,0 GHz pour le Rockchip RK3562)
    • GPU – Arm Mali-G52 EE avec prise en charge d’OpenGL ES 3.2, Vulkan 1.1, OpenCL 2.0
    • Accélérateur d’IA – Aucun répertorié dans les spécifications (Rockchip RK3562 est livré avec un NPU 1 TOPS)
    • VPU – décodage vidéo 4Kp30 H.364, H.264, VP9, ​​encodage vidéo 1080p60 H.264
  • Mémoire système – 2 Go, 4 Go ou 8 Go LPDDR4/LPDDR4x
  • Stockage – Flash eMMC de 16 Go, 32 Go ou 64 Go
  • Dimensions – 60 x 36 mm (PCB 6 couches)

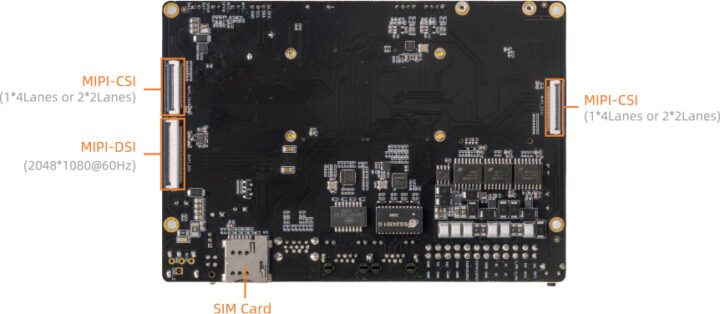

• Interface d’affichage – MIPI-DSI jusqu’à 2048 x 1080 à 60 Hz
• Entrée caméra – 2x MIPI-CSI (1x 4 voies ou 2x 2 voies)
• l’audio
  • Connecteur microphone à 2 broches
  • Connecteur haut-parleur 2 broches 1,3 W/8 Ω
• La mise en réseau
  • Port Gigabit Ethernet RJ45
  • Port Ethernet RJ45 10/100 Mbps
  • WiFi 5 bi-bande 2,4/5 GHz (802.11a/b/g/n/ac) et Bluetooth 5.0 avec connecteur d’antenne u.FL
  • 4G LTE en option via module mini PCIe et emplacement pour carte SIM
• USB
  • 1x port USB 3.0 OTG
  • 1x port USB 2.0
  • 2x port hôte USB 2.0 via connecteur de plaquette
• Expansion
  • Connecteur I2C 4 broches

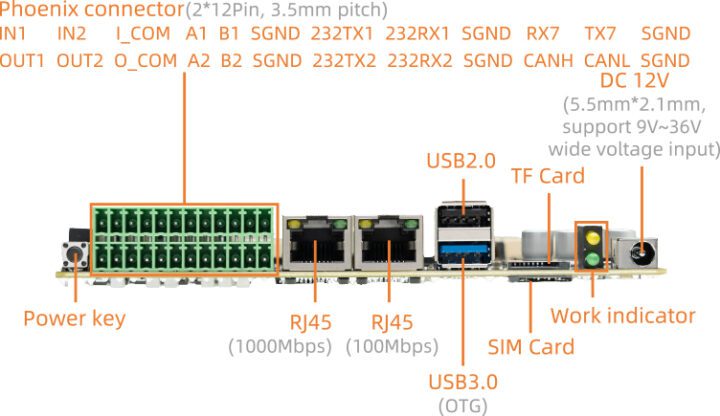

  • Connecteur Phoenix 24 broches avec 2x DIN opto-isolés, 2x DOUT isolés par relais, 2x RS485 isolés, 2x RS232 isolés, 1x bus CAN isolé, 1x UART isolé
• Débogage – connecteur de console série 3 broches
• Divers
  • Touche d’alimentation
  • Boutons de récupération, MaskRom et Réinitialiser
  • Deux LED
  • Connecteur de batterie à 2 broches (2 cellules 7,4 V)
• Alimentation – Entrée 9 V à 36 V CC via prise jack d’alimentation 5,5/2,1 mm (12 V recommandé)
• Consommation d’énergie – Typ. 2,04 W (12 V/0,17 A) ; Max. : 4,8 W (12 V/400 mA)
• Dimensions – 146 x 102 x 21,5 mm
• Poids – 120 grammes
• Plage de température – -40 °C à 85 °C
• Humidité – 5 % à 90 % HR (sans condensation)

Firefly fournit des images Ubuntu, Debian et Buildroot+Qt pour la carte Firefly AIO-3562JQ avec Linux 5.10. Les instructions pour démarrer, construire Linux à partir de zéro (en utilisant Ubuntu 18.04 !) et contrôler les périphériques tels que la caméra, le bus CAN, I2C, GPIO, et plus encore… peuvent toutes être trouvées dans le wiki commun au module iCore-3562JQ et à l’AIO. -Carte 3562JQ.

Firefly AIO-3562JQ est disponible dès maintenant au prix de 129 $ sur la boutique de la société avec 1 Go de RAM et 8 Go de flash ou 149 $ en configuration 2 Go + 8 Go. Les variantes avec plus de mémoire et de stockage ne sont pas disponibles en ligne pour le moment. Des informations supplémentaires peuvent être trouvées sur la page du produit.
