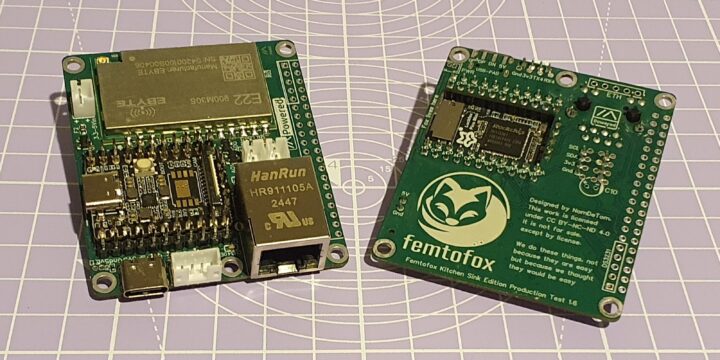

FEMTOFOX PRO V1 LORA et Meshtastic Development Board gère Foxbuntu OS basé sur Linux sur Rockchip RV1103 SOC

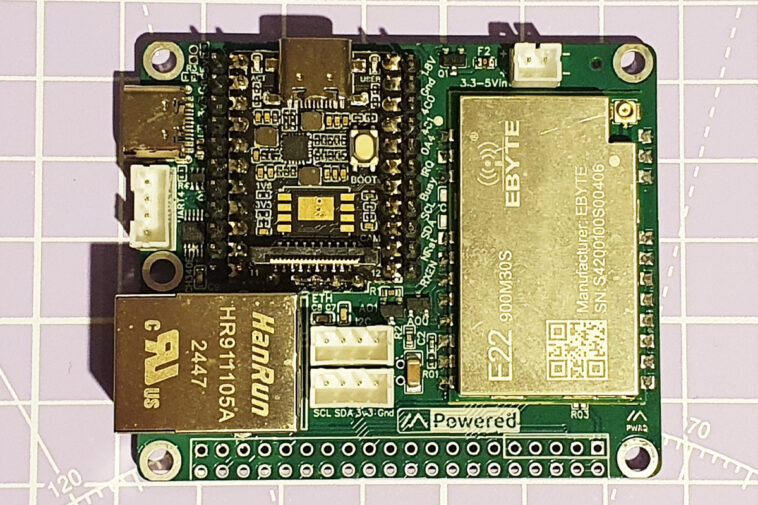

Le kit Femtofox Pro V1 est un LORA compact et à faible puissance et une carte de développement de meshtastique exécutant Linux spécialement conçu pour les réseaux de meshtastiques. Construite autour du SBC Luckfox Pico Mini (RockChip RV1103), cette plate-forme de développement compacte prend en charge la fonctionnalité hôte / appareil USB, Ethernet, WiFi sur USB, interfaces GPIO, I2C, UART et une horloge en temps réel (RTC).

La caractéristique la plus unique de cette carte est qu’elle fonctionne à très faible puissance (0,27-0,4 W), ce qui le rend idéal pour les applications à énergie solaire. De plus, FEMTOFOX prend en charge le contrôle du client meshtastique natif, le stockage de masse USB et la reconfiguration du réseau via un lecteur flash USB. Il comprend également des boutons configurables par l’utilisateur pour le basculement du WiFi et le redémarrage du système, améliorant sa convivialité. Ces caractéristiques rendent Femtofox particulièrement utile pour les applications telles que la réponse d’urgence et la messagerie hors réseau.

FEMTOFOX PRO V1 Spécifications du kit

• Boîte principale – Luckfox Pico Mini A
  • SOC – ROCKCHIP RV1103 SOC
    • CPU – Processeur ARM Cortex-A7 @ 1,2 GHz + RISC-V Core
    • Mémoire – 64 Mo DDR2
    • NPU – 0,5 Tops NPU avec le support pour INT4, INT8 et INT16
    • ISP – 4m @ 30 ips ISP
  • Stockage – emplacement microSD (8 Go à 128 Go pris en charge)
  • Caméra – connecteur MIPI CSI à 2 voies
  • Port USB – Port USB 2.0 HOST / DÉPECRET
  • Expansion
    • En-têtes à 11 broches et trous couchés avec jusqu’à 17x gpios, 14x pwm, 4x uart, 1x spi, 1x i2c, 2x adc, 5v (vbus), 3,3V out, 1,8 V et gnd
    • 5x trous couchés pour Ethernet
  • Mission
    • Bouton de démarrage
    • Agir et LED utilisateur
• Connectivité
  • Sans fil
    • Radio Lora 30DB (E22-900M30S, SX1262)
    • Fréquence 868–915 MHz
    • Prend en charge les clients indigènes Meshtastic via SPI
  • Réseautage
    • Port Ethernet RJ45 avec filtrage
    • Prise en charge WiFi USB (via l’adaptateur externe)
• USB – USB-C OTG avec soutien au WiFi
• Expansion
  • Broches GPIO 17x
  • 2x I2C (connecteurs de pH JST)
  • 1x UART (connecteur JST PH)
  • SPI, PWM et support d’E / S numérique
  • 1x CH340 USB vers l’adaptateur en série (Pro uniquement)
  • En-têtes GPIO pré-fusionnés
• Misc – RTC (empreinte non bas pour une horloge en temps réel)
• Alimentation – 5V via le port USB-C
• Dimensions – 63 x 54 mm (ou environ la taille d’un chapeau de Raspberry Pi))

La FEMTOFOX PRO V1 LORA et la carte de développement Meshtastic exécute Foxbuntu, une distribution Linux basée sur Ubuntu 22.04.5 LTS (Jammy), optimisée pour les applications intégrées à faible puissance. Il comprend une prise en charge complète de la ligne de commande Linux et permet la configuration du système et le développement de logiciels. De plus, la carte prend également en charge Buildroot pour des versions Linux personnalisées minimales. Foxbuntu est préconfiguré pour Meshtastic, permettant le réseautage de maillage LORA avec le support SPI. Plus d’informations ainsi que les fichiers de conception matérielle et un guide d’installation sont disponibles sur le référentiel GitHub de Femtofox.

Le Femtofox Pro a de nombreuses fonctionnalités, mais en écrivant le post, je n’ai pas trouvé d’informations détaillées sur l’en-tête GPIO de style Raspberry Pi-style et comment le port USB-C intégré.

Nous avons déjà écrit sur Xiao ESP32S3 pour Meshtastic & Lora un kit de développement Lora ESP32-S3 qui combine une carte Xiao ESP32S3 avec le minuscule module WIO-SX1262 LORA pour les applications meshtastiques LORA, et l’indicateur Sensecap un compact et un écran tactile à 4 pouces portable et un écran tactile à 4 pouces portable et un écran tactile à 4 pouces portable et un écran tactile portable à 4 pouces de pouce Conçu pour les applications IoT et Meshtastic. Nous avons également couvert le concepteur de mestique un outil Web pour aider les utilisateurs à configurer et à visualiser facilement les périphériques de maillage personnalisés à l’aide de composants matériels Wisblock, et les projets Meshtastic sont vraiment devenus populaires ces derniers temps.

Dans l’ensemble, le Femtofox Pro V1 LORA et la carte de développement de Meshtastic offrent un fonctionnement ultra-low-puissance tout en exécutant Linux, permettant un réseau de maillage LORA hors réseau sans sources d’alimentation volumineuses. Le kit de développement est disponible sur Tom’s Tindie Store pour 81,95 $ plus les expéditions.
