Je viens de réutiliser une bouteille de gomme XYLITOL vide dans un support de caméra DIY pour le Raspberry Pi Camera Module 3 avec un mode de confidentialité pour démarrer… Afin d’éviter toute confusion, alors que le Xylitol est un composé chimique, c’est aussi une marque japonaise de chewing-gums ( Lotte XYLITOL) vendu en Thaïlande et dans d’autres pays. Je parle spécifiquement de ce dernier dans ce post.

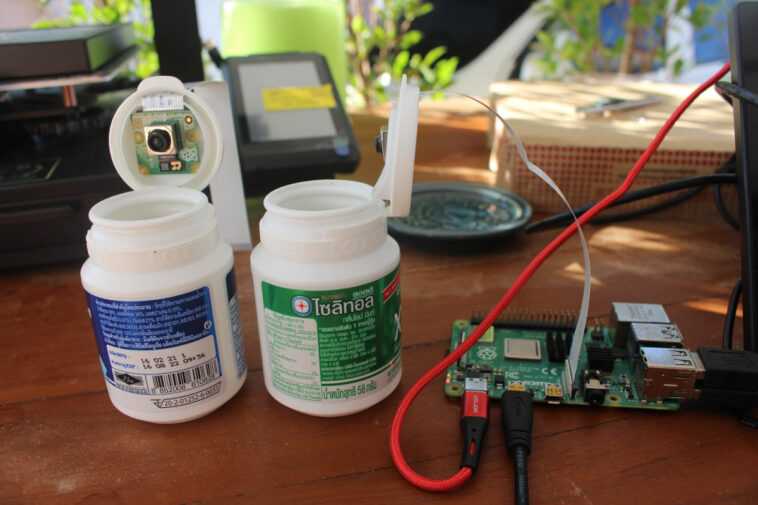

Rasp Caméra CAM20_CURB pour Raspberry Pi 4. Mais ensuite, j’ai vu des bouteilles de gomme XYLITOL vides, j’ai remarqué que le bouchon s’ouvrait verticalement, et il semblait que les modules pouvaient également y tenir.
Et en effet, ils le font avec les modules de caméra Raspberry Pi bien ajustés dans les capuchons. Si je pousse le bas du module dans le capuchon, il sera légèrement incliné, mais il finira par être vertical car le capuchon lui-même est très légèrement incliné également. Il est également très serré car même si je secoue la bouteille comme un forcené le module ne tombera pas, aucune colle n’est nécessaire.
Il m’a fallu deux itérations pour trouver la bonne solution pour le support de caméra DIY Raspberry Pi. La première fois, j’ai fait un trou pour le câble FFC près du bas du capuchon. Cela n’a pas fonctionné car la partie du câble FFC proche du connecteur n’est pas flexible, je n’ai donc pas pu installer le module. J’ai finalement utilisé mon cutter pour faire de la place pour le câble FFC en haut du capuchon.
Un problème attendu est que le bord de la bouteille apparaît dans le champ de vision, et c’est avec le module de caméra Raspberry Pi standard 3. Mais il est assez facile d’ajuster la position de quelques degrés pour l’enlever. Certains coussinets en caoutchouc peuvent être collés au bas du capuchon pour un ajustement reproductible.
Tout bon. La bouteille peut également être fermée pour entrer en « mode privé » ! ????
Le câble FFC est un peu court de ce côté du Raspberry Pi, mais si vous placez le support de caméra XYLITOL du côté Ethernet cela fonctionne mieux, à condition de ne pas utiliser le port Ethernet et/ou les ports USB 3.0…
Si je passe au Raspberry Pi Camera Module 3 Large, le bord de la bouteille devient plus problématique. Cela peut être résolu en ajustant davantage l’inclinaison du module, mais je n’ai pas pu le confirmer car la caméra est apparemment morte pendant les tests… ne montrant que « pas de caméra disponible » ou quelques erreurs. J’ai essayé de régler à nouveau le câble plat, mais sans succès jusqu’à présent.
Une autre solution consiste à tourner le module de 180 degrés et à faire un trou pour la caméra dans le capuchon. Le mode de confidentialité est parti à moins qu’il soit assez bon pour pointer vers le plafond ou le ciel.
Il serait également possible d’utiliser le support de caméra horizontalement avec le capuchon fermé. C’est en fait la seule solution pour la bouteille ci-dessus puisque le bouchon est cassé et détaché du corps principal.
Un autre petit problème est que la bouteille est assez légère, elle peut donc tomber facilement même avec un peu de vent léger. J’ai d’abord pensé à ajouter quelques petites pierres d’aquarium, mais ce n’est pas bon en portant la bouteille car les pierres peuvent endommager le module de caméra. Alors à la place, j’ai décidé d’ajouter du ciment dans la bouteille. Attendons maintenant qu’il sèche…
