Comme le rapporte cnx-software, la carte d’extension Suptronics X1013 pour le Raspberry Pi 5 offre une solution pratique en ajoutant dix ports USB, portant ainsi le total à quatorze ports USB disponibles. Cela permet une connectivité accrue pour les utilisateurs ayant besoin de plusieurs périphériques.
Suptronics X1013 : Une extension avec 10 ports USB et un chipset via VL805

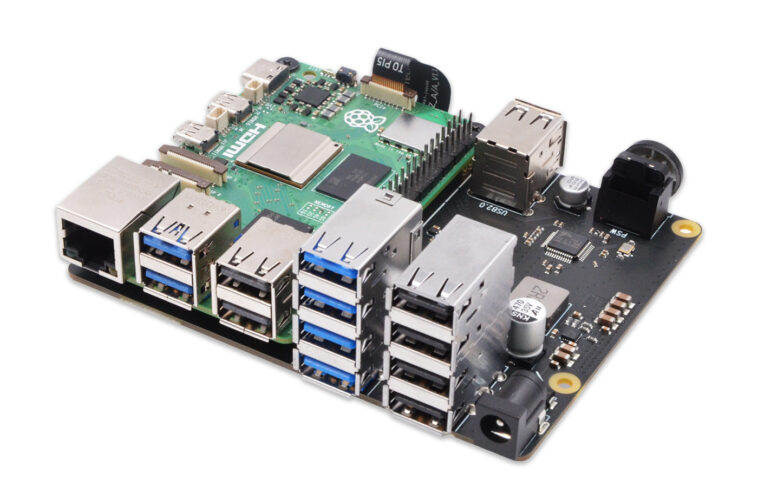

Cette carte se fixe au connecteur FFC PCIe 16 broches du Raspberry Pi 5. En ajoutant quatre ports USB 3.0 et quatre ports USB 2.0 sur le côté où se trouvent l’Ethernet et les USB du Pi 5, ainsi que deux ports USB 2.0 supplémentaires sur le flanc opposé, l’installation de cette carte permet d’optimiser les capacités de connectivité du système. Voici un aperçu de la carte une fois installée :
Périphériques optimisés avec 9-18V et 3A : Gestion d’alimentation intelligente
Avec la Suptronics X1013, plusieurs spécifications techniques notables se démarquent. La carte est compatible avec le Raspberry Pi 5 et intègre un chipset PCIe vers USB grâce à la puce de contrôle VL805 PCIe Gen2 x1 qui permet quatre ports USB 3.0. De plus, un concentrateur USB 2.0 à 7 ports Terminus FE 2.1 est présent, garantissant une bonne gestion des connexions.
Concernant la gestion de l’alimentation, elle fonctionne avec une entrée de 9 à 18 V DC et se prolonge avec une puissance de 5,1 V au Raspberry Pi 5 via des broches pogo. Lorsque le Raspberry Pi s’éteint, tous les périphériques USB se désactivent automatiquement, assurant une économie d’énergie efficace.

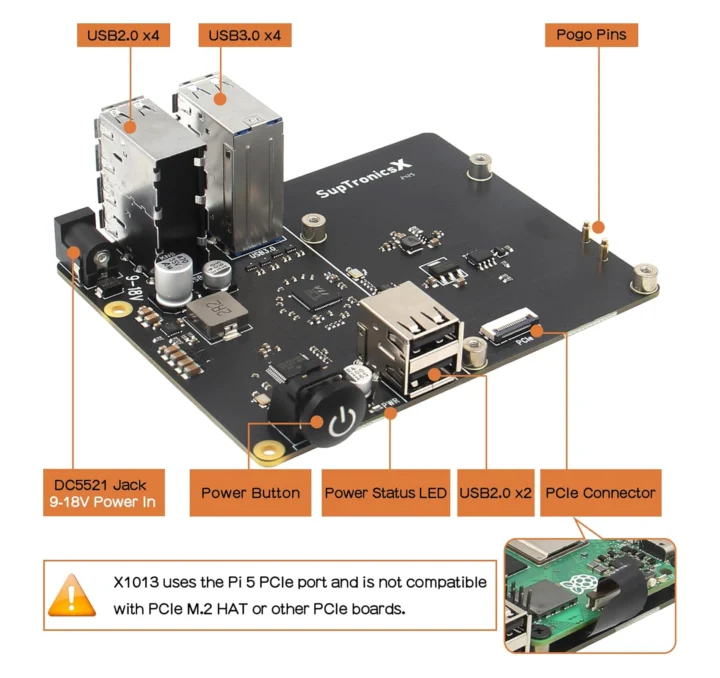

Les dimensions de la carte mesurent 107,5 x 85 mm, ce qui permet une intégration aisée dans divers montages. Voici une représentation des ports disponibles sur la carte :
Installation facile : tonalités pratiques et coût attractif à partir de 35 $

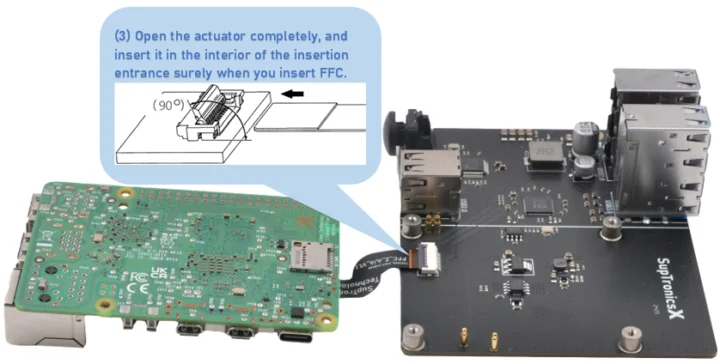

L’installation de la Suptronics X1013 se fait aisément en connectant le câble PCIe, en alignant le Raspberry Pi 5 avec les trous de montage et en l’asseyant avec les vis fournies. Il est également nécessaire d’activer PCIe et de désactiver la négociation USB PD sur le Raspberry Pi pour un fonctionnement optimal. Les détails d’installation sont présents sur le site officiel de Suptronics.
Initialement, cette carte m’a semblé compatible avec d’autres cartes SBC ayant un connecteur FFC 16 broches, comme le Radxa ROCK 5C ou le Kakip SBC, bien que cela reste à vérifier en raison de la performance d’alimentation. Concernant les performances, il faut noter que les ports additionnels disposent de quatre ports USB 3.0 offrant une bande passante théorique de 5 Gbit/s chacun, et de six ports USB 2.0 à 480 Mbps, totalisant une bande passante potentielle de 22,88 Gbit/s via une connexion PCIe Gen2 x1.
Il convient d’utiliser de préférence les ports USB 3.0 du Raspberry Pi 5 pour les dispositifs nécessitant une bande passante plus élevée. Pour sa commercialisation, la carte X1013 est disponible sur ThePiHut pour environ 49,5 $ incluant la TVA, tandis que d’autres options incluent des prix plus bas à 35 $ sur AliExpress et 39 $ sur Amazon.
