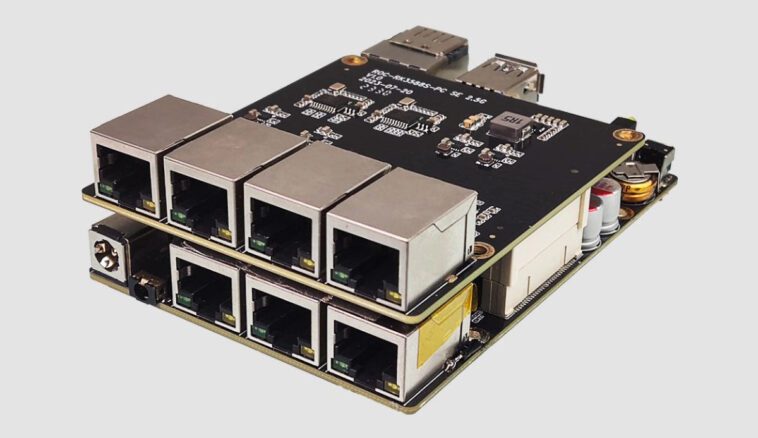

EXT-2.5GE-RK3588-RT est une carte d’extension Ethernet quadruple 2,5GbE pour ROC-RK3588-RT SBC

Dans un article récent, nous avons couvert le SBC ROC-RK3588-RT, l’une de ses principales caractéristiques était ses trois ports Ethernet : un 2,5GbE et les deux autres ports Ethernet standard. Cette configuration a rendu cette carte idéale pour les routeurs et les pare-feu. Pour améliorer ses capacités, Firefly a récemment lancé l’EXT-2.5GE-RK3588-RT, une carte d’extension Ethernet 2,5GbE, qui ajoute quatre ports 2,5GbE supplémentaires au ROC-RK3588-RT Rockchip RK3588 SBC.

Nous avons déjà couvert de nombreux SBC, mini PC et cartes mères de Firefly, tels que leurs SBC Rockchip RK3588 avec 32 Go de RAM, la carte mère Firefly AIO-1684XQ et le mini PC Firefly Station P3D. N’hésitez pas à les consulter si vous êtes intéressé.

Lors de mes recherches, j’ai trouvé une documentation limitée, mais après une inspection plus approfondie, j’ai découvert que la carte utilise le circuit intégré RTL8125BG pour le contrôle Ethernet et le circuit intégré PI6C557-05 comme générateur d’horloge spectrale. Il y a également une sorte de PMIC sur la carte reconnaissable grâce au gros inducteur, mais le numéro de pièce réel du circuit intégré n’est pas reconnaissable sur l’image.

Le Realtek RTL8125BG est un contrôleur Ethernet qui prend en charge une connectivité jusqu’à 2,5 Gbit/s avec des fonctionnalités avancées de gestion de l’alimentation, notamment la prise en charge des protocoles de réveil à distance et d’économie d’énergie, tandis que le PI6C557-05 est un générateur d’horloge compatible PCI Express 2.0 et Ethernet conçu pour réduire les EMI dans les PC et les systèmes embarqués. Il offre quatre sorties différentielles avec un spectre étalé configurable et fonctionne sur une entrée de 25 MHz pour produire des fréquences de 100 MHz et 200 MHz.

Le connecteur BTB à 60 broches situé au bas du PCB avec deux interfaces PCIe 3.0 à 4 voies est là pour relier la carte d’extension au SBC ROC-RK3588-RT et porter le nombre total de ports Ethernet à sept avec cinq 2,5GbE et deux prises GbE RJ45.

La carte d’extension Ethernet EXT-2.5GE-RK3588-RT est disponible au prix de 55,00 $ sur la boutique Firefly et peut également être trouvée sur AliExpress, au prix de 76,07 $.
