Exécution d’un Raspberry Pi Zero à partir d’une batterie AA

L’avènement du Pi Zero a amené le monde du Raspberry Pi dans le domaine de la technologie à usage commercial. Il est temps de jeter les chaînes de votre chargeur mural micro USB et de commencer à alimenter à l’aide de piles. Alors, prenez votre fer à souder le plus proche, sortez ces piles AA du Furby de votre enfant et laissez-vous au travail! Cela fonctionnera bien sûr sur un Raspberry Pi 2 “normal”, mais vos batteries ne dureront pas aussi longtemps compte tenu de la consommation de courant plus élevée.

Nous allons utiliser un 5V USB Module élévateur de tension Booster pour ce projet. Pourquoi? Cela signifie que nous pouvons utiliser l’un de nos packs de batteries 3V commutés (ou l’un de ces minuscules LiPo 3,7V), qui s’intègre parfaitement dans l’empreinte du Pi Zero, et il garantit également que nous avons une tension régulée de 5V dans notre Pi. Cela signifie également que nous pouvons proprement propulser le Pi sans souder directement sur le Pi lui-même. Ces amplificateurs peuvent prendre de 0,9 V à 5 V, ils sont donc parfaits pour utiliser tout ce que vous avez autour ou pour intégrer votre Zero dans un autre projet.

Selon la mesure dans laquelle vous souhaitez mener ce projet, vous avez besoin de quelques outils:

Vous aurez également besoin de quelques pièces:

Comment?

1. Préparez tout votre équipement!

blank

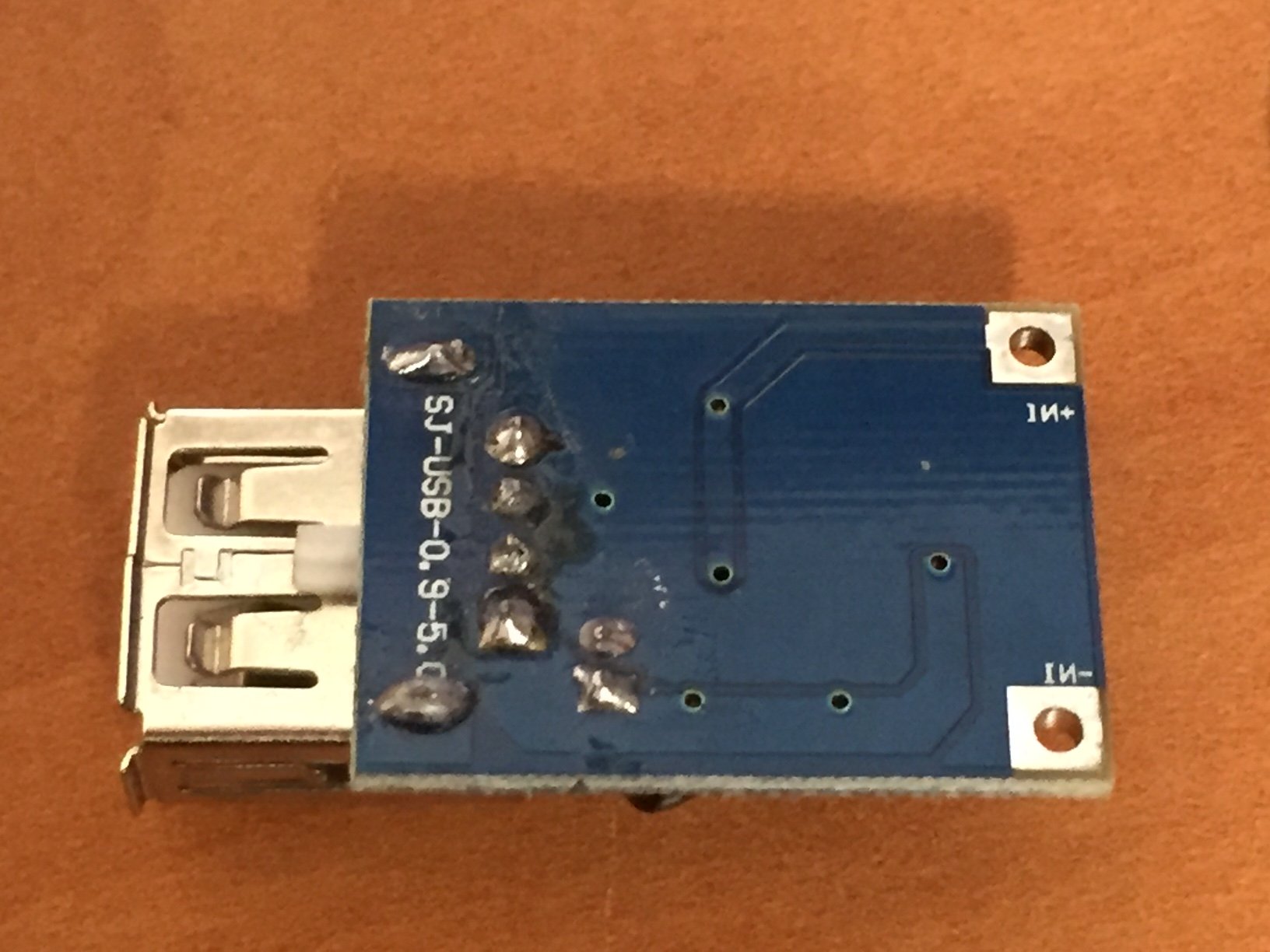

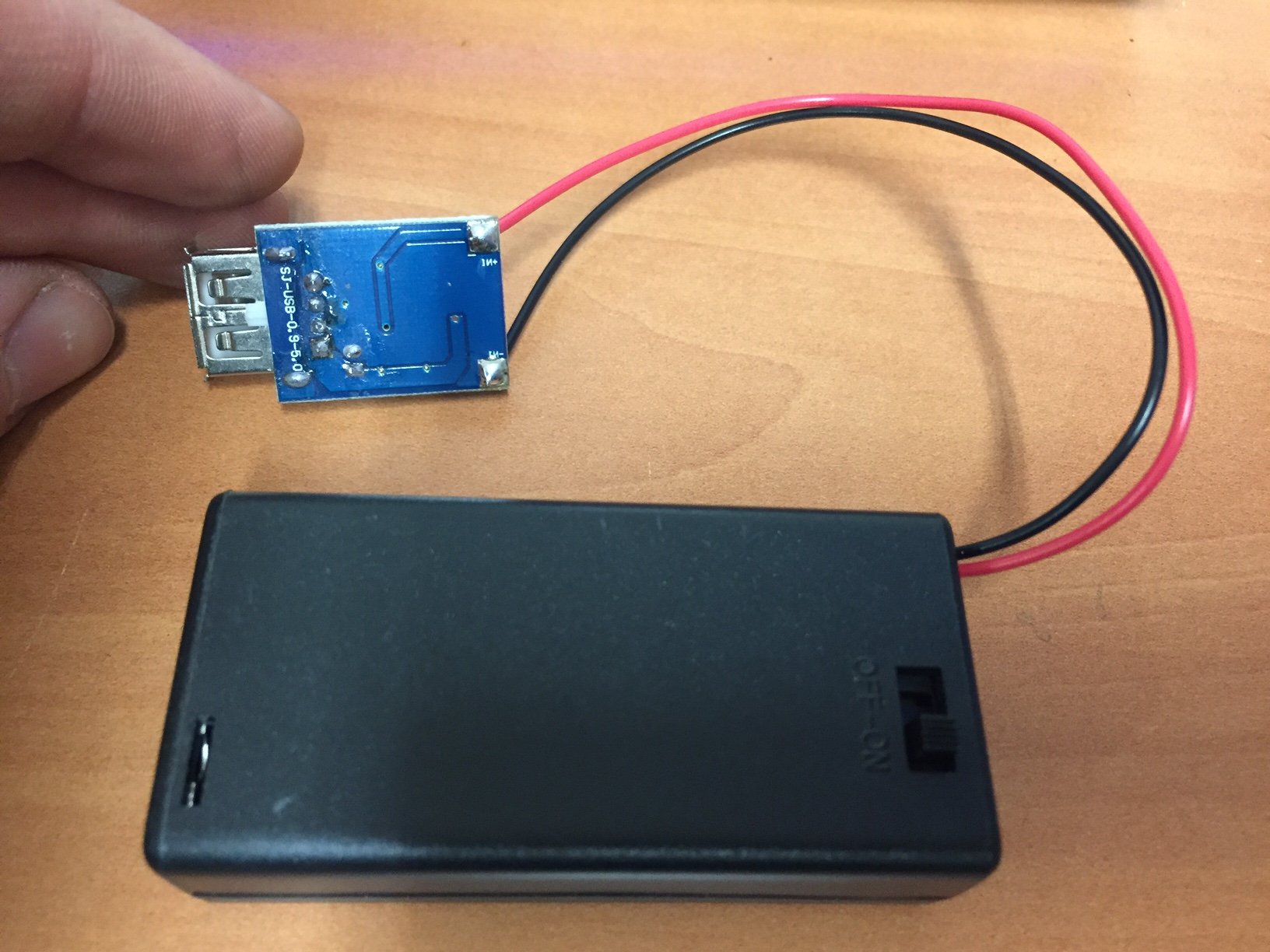

2. Souder la batterie sur le module booster USB 5V, positive à positive, négative à négative.

blank

blank

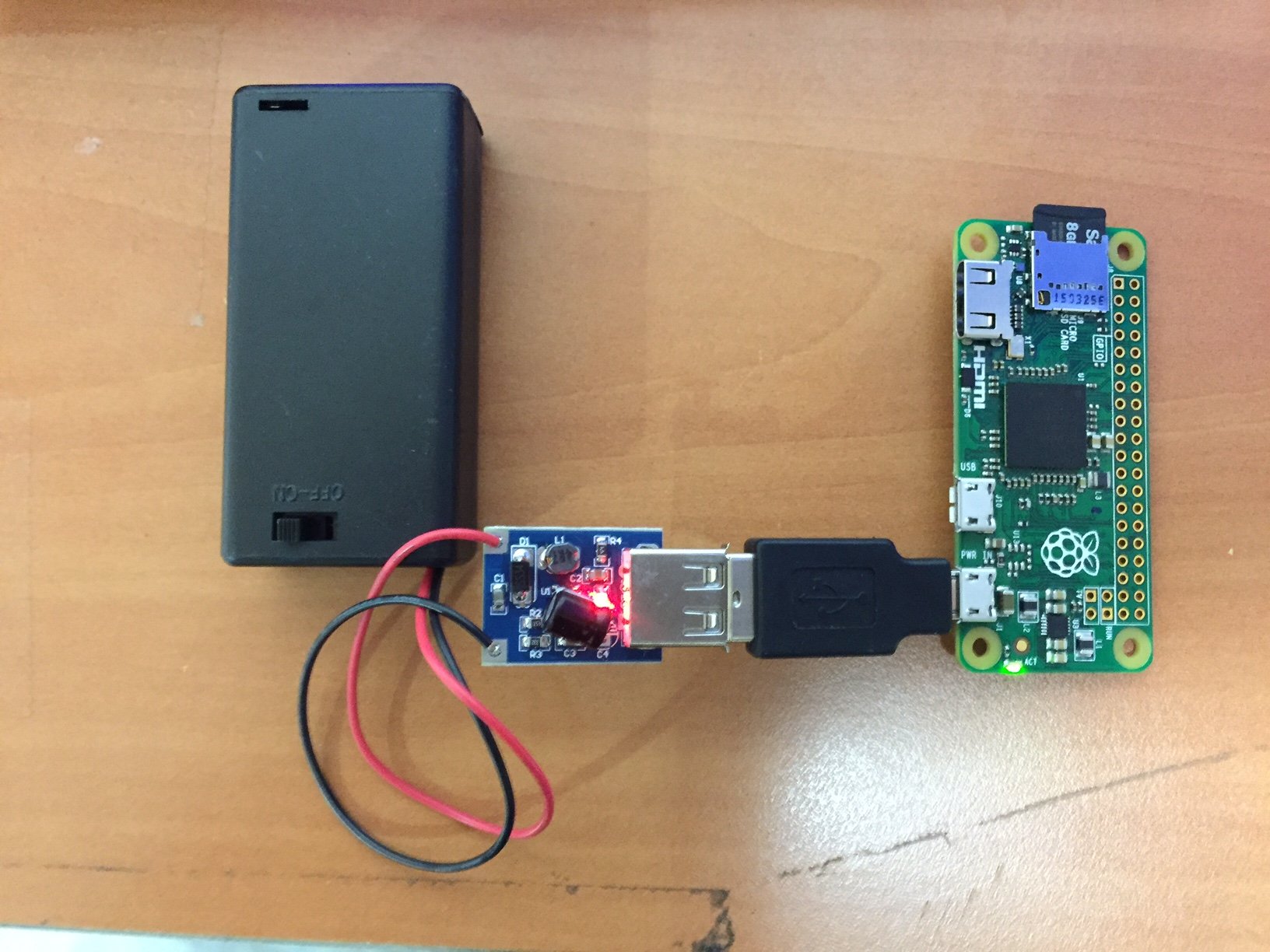

3. Branchez-le: D

blank

Vous pouvez utiliser un adaptateur USB vers Micro USB comme indiqué ici, ou n’importe quel câble USB vers Micro USB pour établir la connexion. C’est un moyen assez soigné et sûr d’alimenter votre Pi en batterie!

blank

Un pas en avant

Voilà donc le plus simple ^^. Si vous n’avez pas peur d’un petit coup de pouce et d’un interrupteur, alors lisez la suite, nous allons le rendre encore plus petit! Notez s’il vous plaît. Nous ne pouvons accepter aucun retour de produits s’ils se cassent une fois que vous avez commencé à souder ou à couper des morceaux! Vous aurez besoin du connecteur Micro USB DIY mentionné ci-dessus pour cette partie.

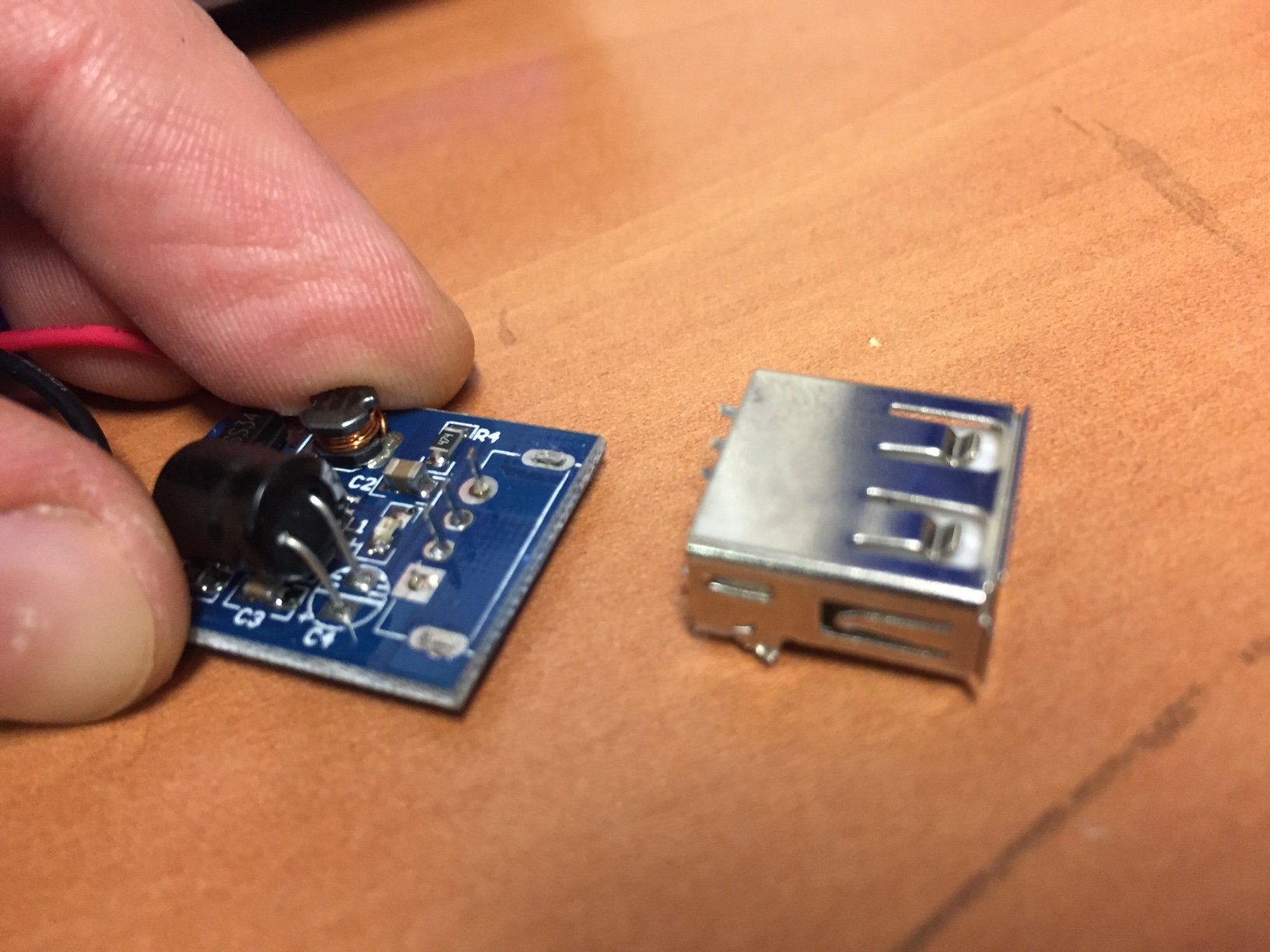

1. Nous allons maintenant souder un port micro USB directement sur notre booster 5V. La première étape consiste à retirer le port USB. Vous pouvez le dessouder, ou simplement couper les connexions (ce qui est plus facile à mon avis). Obtenez des coupeurs diagonaux et coupez les deux joints de soudure de retenue, un de chaque côté. Avec ceux-ci coupés, vous pouvez réellement plier le port USB vers le haut et couper les quatre points de connexion. C’est idéal, car cela laisse un joli point à souder!

blank

2. Vérifiez votre polarité

blank

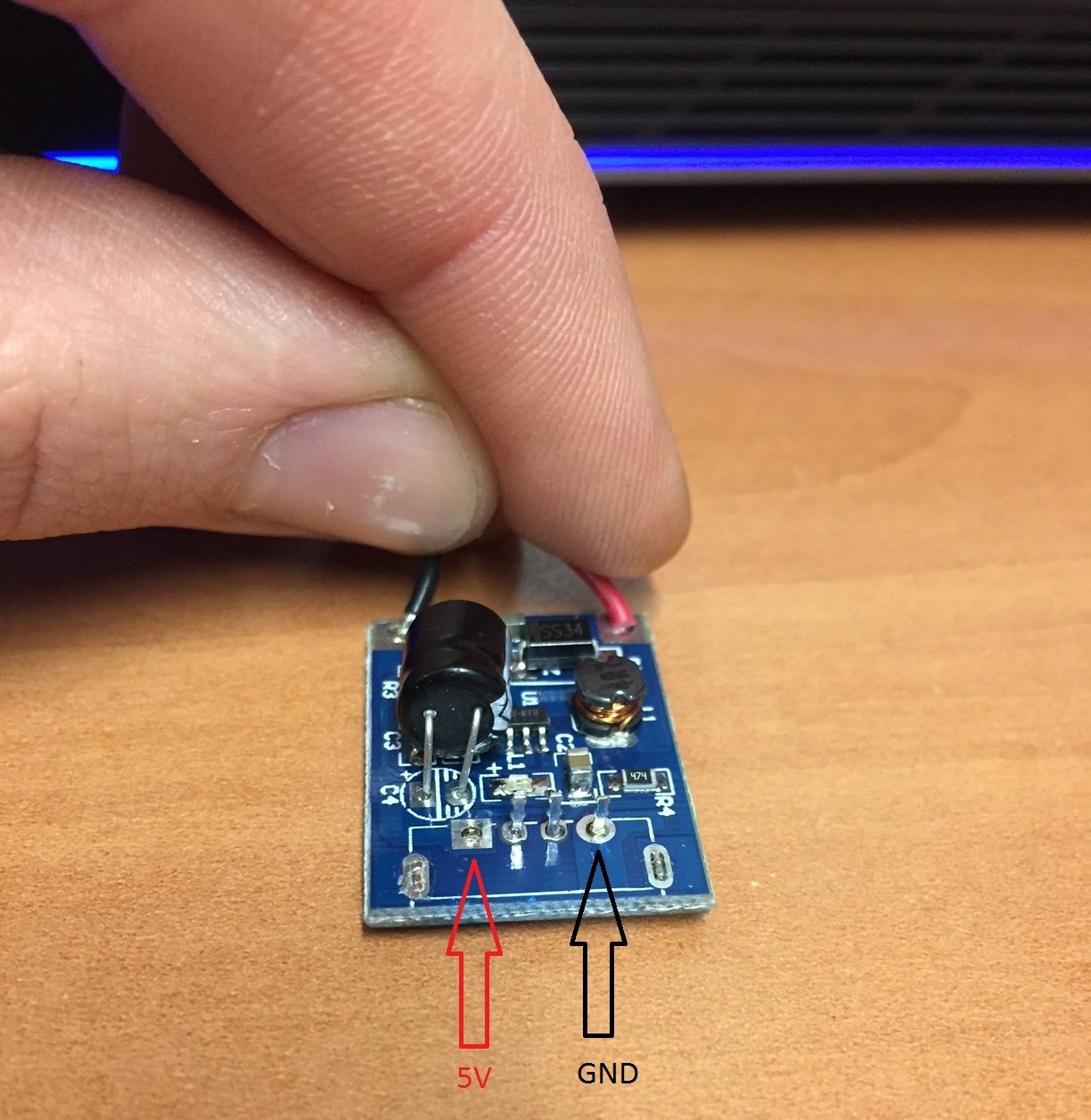

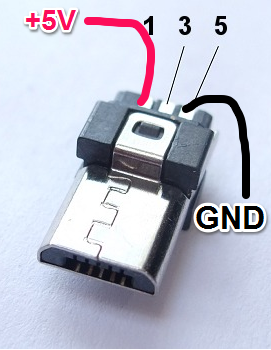

Il y a un grand article ici sur les brochages USB DIY mais vous pouvez vérifier les points de soudure dans l’image ci-dessous:

blank

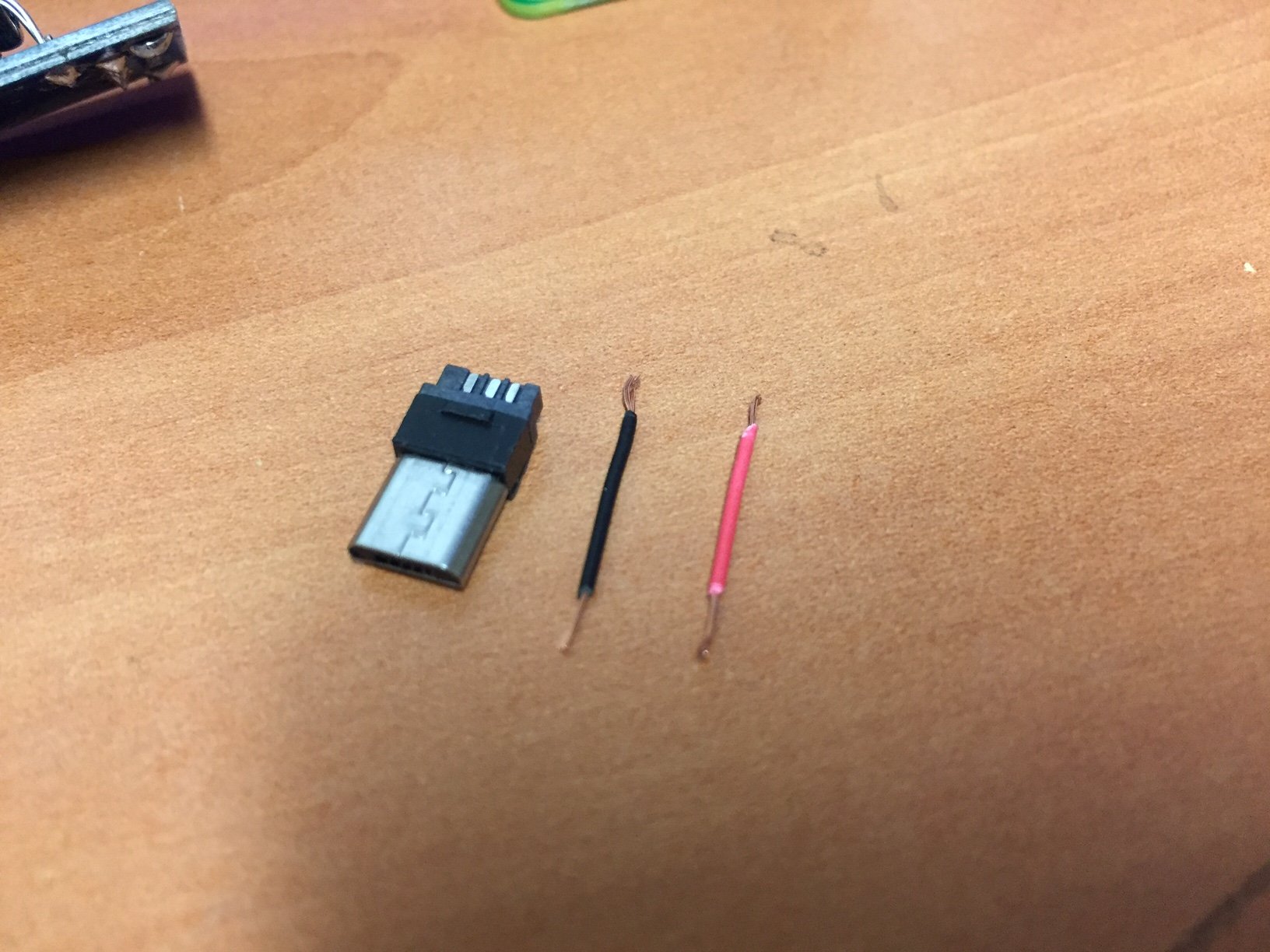

3. Utilisez vos pinces coupantes pour couper quelques courtes longueurs de fil flexible et saisir le port micro USB du pack de bricolage.

blank

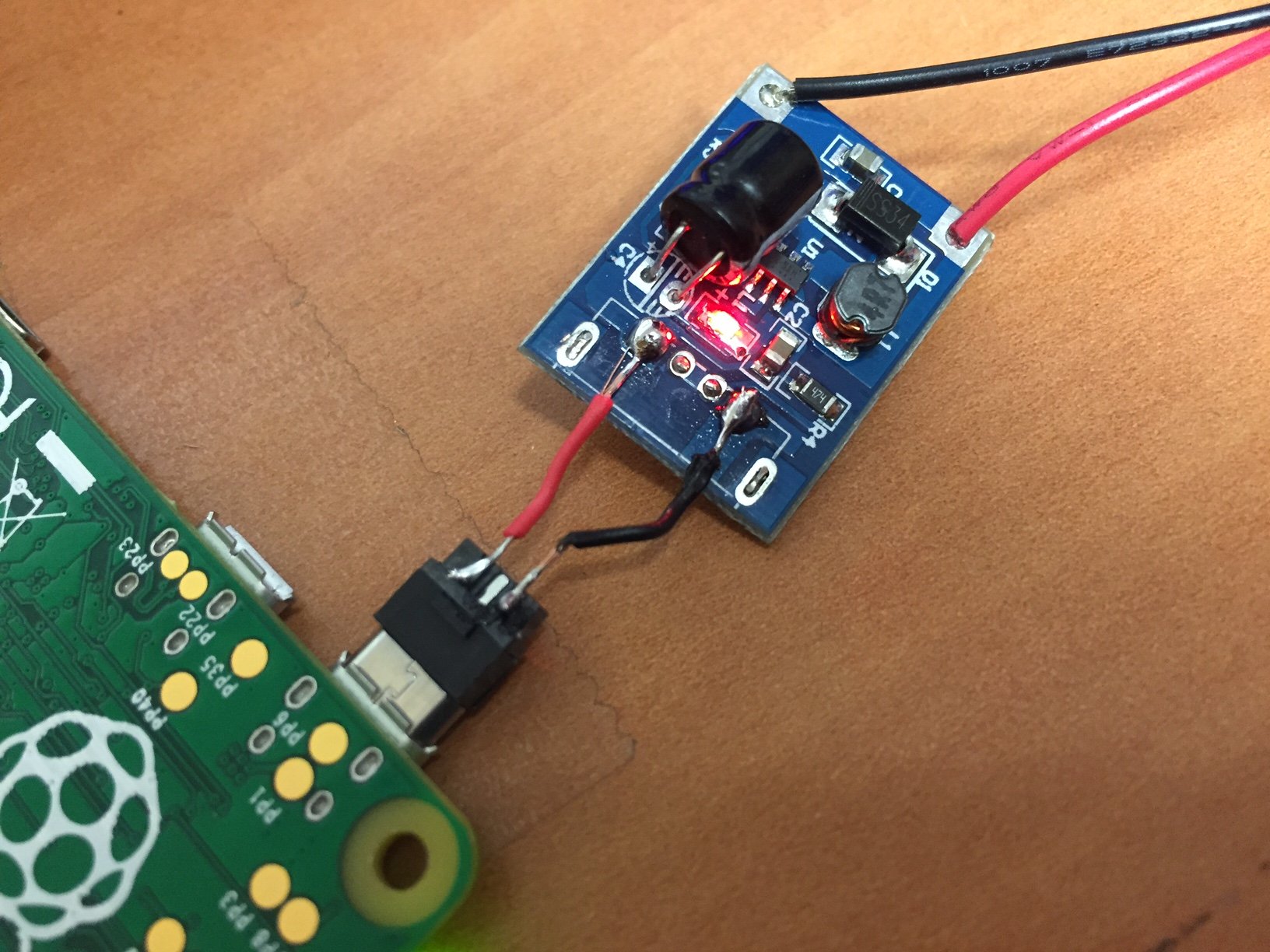

4. Souder ensemble – positif à positif, négatif à négatif. Si vous souhaitez vérifier la polarité, placez un multimètre entre les deux points indiqués du module booster USB 5V et vérifiez qu’il produit 5V correctement lorsque vous allumez votre batterie.

blank

5. C’est tout! POUVOIR ILLIMITÉ!!!!!

blank

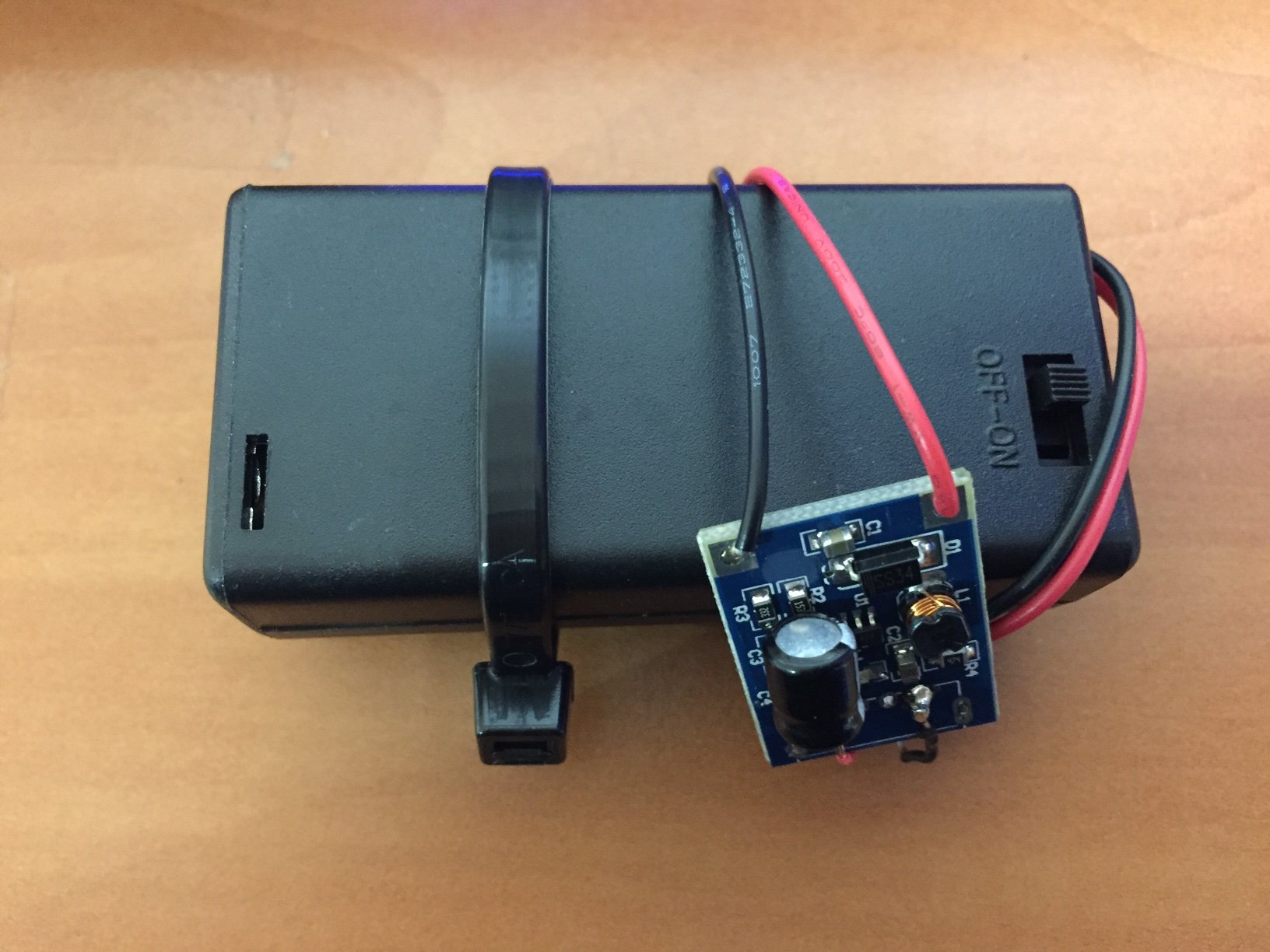

Vous pouvez tout emballer dans un emballage soigné (veuillez excuser l’attache de câble, c’était tout ce que j’avais à main!). Mais cela vous donne une idée de la façon dont vous pouvez alimenter un Zero facilement et à moindre coût, dans un boîtier soigné et compact.

blank

blank

Un pas trop loin?!

Si vous êtes vraiment courageux, vous pouvez complètement renoncer à l’utilisation de la prise micro USB et souder les fils de rappel 5V directement sur PP1 et PP6. Je n’ai pas testé cela, alors ne me blâmez pas si votre Zero devient pop! 🙂
