Examen du mini PC et du routeur iKOOLCORE R2 – Partie 1 : Spécifications, déballage, démontage et premier démarrage

iKOOLCORE R2 est un mini PC Intel Alder-Lake-N et un appareil réseau (routeur/pare-feu/passerelle) livré avec quatre ports 2,5GbE, jusqu’à 16 Go de RAM, un stockage NVMe et les ports HDMI et USB habituels, et proposé avec Processeur N95 ou SoC Core i3-N305.

C’est le successeur de l’iKOOLCORE R1 avec quatre ports Ethernet Gigabit et un processeur Intel Celeron N5095 ou Jasper Lake, et la société nous a envoyé un échantillon pour test, nous allons donc commencer par lister les spécifications, vérifier le mini PC et les accessoires avec un déballage, démontage du mini PC multicouche pour vérifier la conception matérielle et expliquer comment mettre à jour le SSD ou installer un module sans fil, et vérifier s’il peut toujours démarrer sous Windows 11 (système d’exploitation préinstallé par défaut) après mon démontage aventureux…

Spécifications du iKOOCORE R2

• SoC Alder Lake-N
  • Processeur Intel N95 quadricœur jusqu’à 3,4 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel UHD 24EU ; TDP : 6 W
  • Processeur octa-core Intel Core i3-N300 jusqu’à 3,8 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel UHD 32EU ; TDP : 7W
• Mémoire système – 8 Go ou 16 Go LPDDR5 4 800 MHz
• Stockage – Prise M.2 Key-M 2242 pour NVMe (PCIe 3.0 x2) ou SSD SATA 3.0
• Sortie vidéo
  • HDMI 2.0 jusqu’à 4Kp60
  • Port USB-C avec DisplayPort Alt. mode jusqu’à 4Kp60
  • Prise en charge de deux affichages indépendants
• La mise en réseau
  • 4 ports RJ45 2,5 GbE via 3 contrôleurs Intel i226V 2,5 GbE et 1 contrôleur Realtek RTL8156BG 2,5 GbE
  • WiFi 6(E) et Bluetooth en option via le module M.2 E-Key (AX210 ou MT7921 recommandés)
• USB
  • 2 ports USB 3.1 Gen 2 (5 Gbit/s) de type A
  • 1 port USB 3.1 Gen 2 (10 Gbit/s) Type-C avec DisplayPort Alt. mode
  • 1x port audio USB-C utilisant le codec RealTek ALC987
• Divers
  • 1x bouton d’alimentation
  • 1x Réinitialiser le sténopé
  • Dissipateur thermique + ventilateur pour le refroidissement
  • BIOS AMI/UEFI
• Alimentation – 12 V via un port USB Type-C prenant en charge USB PD (Remarque : alimentation 12 V/4 A fournie)
• Dimensions – 75 x 75 x 52 mm
• Poids – 420 grammes

iKOOCORE Technology indique que le mini PC peut exécuter Windows, Ubuntu, CentOS, Debian, Promox VE, VMware ESXi, pfSense, OPNsense, OpenWrt et autres. Les spécifications sont assez similaires à celles du « M1 Pocket Mini Soft Router », sauf qu’il est basé sur d’autres processeurs Alder Lake-N, a une conception mécanique légèrement différente et n’a potentiellement pas le socket M.2 Key-E trouvé dans le R2.

Déballage d’iKOOLCORE R2

Le mini PC/Pare-feu/passerelle intelligente est livré avec un emballage de vente au détail qui indique « MINUSCULE ET PUISSANT » en haut et comprend certaines fonctionnalités et spécifications clés en bas. À ce stade, je ne sais toujours pas quel modèle exact j’ai reçu, car c’est le même package pour les deux processeurs (Processeur N95 vs Core i3/N305), et les capacités de mémoire et de stockage ne sont pas écrites. Mais nous le saurons bien assez tôt…

Le forfait comprend le mini PC lui-même, un adaptateur secteur « USB Type-C » 12 V/4 A, une prise USB Type-C vers DC au cas où vous préféreriez utiliser votre propre alimentation 12 V, un support VESA, une vis pour fixer un connecteur rapide. Guide, quelques patins en caoutchouc (bien que certains soient déjà installés au bas de l’appareil) et un certificat QC.

Le Guide rapide est un peu plus utile que d’habitude, car il décrit les ports, répertorie les spécifications et explique certains paramètres du BIOS pour la gestion thermique (température maximale du processeur, contrôle du ventilateur), la mise en réseau (désactivation/activation de WoL) et autres. . Il existe également un wiki en ligne pour plus de détails.

Le panneau avant est livré avec deux ports USB 3.2 Gen 1 (5 Gbit/s) Type-A ainsi que le bouton d’alimentation et le voyant. Nous pouvons voir le système de refroidissement avec le dissipateur thermique en cuivre sur la face inférieure à droite de l’appareil.

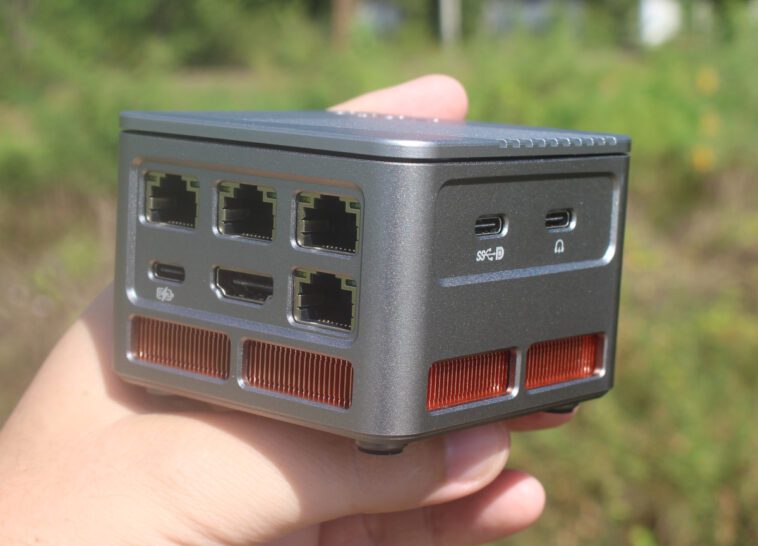

Le panneau arrière dispose de la connectique la plus intéressante avec quatre ports RJ45 2,5GbE, un port HDMI 2.0 et un port USB-C pour l’alimentation uniquement. Le côté droit est livré avec deux ports USB Type-C, un port USB 3.2 gen 2 (10 Gbit/s) avec prise en charge du mode alternatif DisplayPort et l’autre pour l’audio uniquement, même si nous devons découvrir comment l’utiliser exactement…

Démontage, modules SSD M.2 et sans fil

L’iKOOCORE R2 est livré avec un socket M.2 NVMe/SATA SSD et un socket M.2 Key-E pour les modules sans fil, de sorte que les utilisateurs devront peut-être ouvrir l’appareil pour le modifier afin de les mettre à jour et de les installer. En tant que critique, je souhaite également le démonter pour en savoir plus sur la conception matérielle. Les démontages sur la plupart des mini PC commencent par retirer le capot inférieur, c’est donc là que j’ai commencé à ne pas voir d’autres méthodes pour ouvrir l’appareil. Mais si vous souhaitez simplement modifier ou installer un module M.2 dans l’iKOOLCORE R2, ce n’est pas la bonne méthode. Continuez à lire et vous comprendrez ce que je veux dire.

J’ai commencé le démontage en retirant les quatre patins en caoutchouc pour révéler quatre vis à tête hexagonale relativement rare. J’ai trouvé cela vraiment étrange pour un appareil censé être évolutif… Mais quoi qu’il en soit, j’ai desserré ces quatre vis et retiré le capot inférieur.

Si vous voulez faire cela (croyez-moi, non !), vous aurez besoin d’un petit hexagone Allen ou d’un kit de tournevis. J’utilise un kit de tournevis de marque SONOFF que j’ai reçu en cadeau l’année dernière et qui ne semble pas être à vendre, mais vous devriez pouvoir trouver des kits similaires localement.

Ensuite j’ai essayé de faire glisser le boîtier en plastique mais il restait coincé, et j’ai même vu un câble d’antenne WiFi détaché, donc j’ai cru avoir endommagé quelque chose, mais non, il y a deux antennes à l’intérieur pour les personnes qui veulent installer un module sans fil (là il n’y en a pas dans l’échantillon d’évaluation). Mais cela m’a permis de constater que le capot supérieur n’était fixé avec aucune vis, et qu’il fallait simplement le tirer avec un peu de force à l’aide de vos mains ou d’un outil en plastique pour donner accès aux prises M.2… Il n’est donc pas nécessaire de le retirer. n’importe quelle vis pour un utilisateur typique, retirez simplement le capot supérieur.

Je pourrais faire glisser le châssis en plastique et également retirer le tampon thermique au-dessus du SSD pour vérifier le modèle : Samsung MZ-ALQ512B. Il s’agit d’un SSD NVMe (PCIe Gen3 x4) de 512 Go.

On voit aussi les deux câbles d’antenne qui ne sont connectés à rien, j’ai donc retiré le SSD M.2, et on voit la deuxième prise M.2 2230 pour un module sans fil.

Je ne pensais pas avoir de modules WiFi M.2 de rechange, donc je n’ai rien installé, mais j’ai réalisé que je l’avais fait, alors je vais essayer d’installer et de tester le Fn-Link 6252M-PUB WiFi 6 et Bluetooth Module sans fil 5.3 (RTL8852BE) – extrait de mon Rock 5B SBC – dans la deuxième partie de la test.

Poursuivons notre démontage en retirant les trois entretoises métalliques sur le dessus de la planche et en soulevant la planche…

La carte supérieure, que nous avons vue avec le socket M.2, comprend également deux puces Intel « S2363L51 SRKTU », qui devraient être des contrôleurs Intel i226-V 2,5 GbE, un contrôleur Realtek RTL8156BG USB 3.0 à 2,5 GbE et une batterie RTC. et le codec audio RealTek ALC987.

La carte supérieure est connectée via deux câbles FPC à la carte inférieure avec une puce supplémentaire « S2363L51 SRKTU » pour le dernier port Ethernet restant, ainsi que le port HDMI et le port d’alimentation USB-C. Nous pouvons également voir un câble à 4 fils connecté au ventilateur PWM sous l’électronique. En théorie, je pourrais retirer quatre entretoises supplémentaires pour examiner le processeur et la mémoire soudée, mais j’ai sauté cette partie pour éviter de gâcher potentiellement le système de refroidissement lors du remontage.

Premier démarrage sur… BIOS AMI

J’ai tout remonté, puis connecté le moniteur CrowView USB-C au connecteur USB-C DisplayPort, un câble Ethernet, deux dongles RF pour connecter un clavier et une souris, et l’alimentation 12V. Je n’ai pas eu besoin d’appuyer sur le bouton d’alimentation, et le système a démarré automatiquement et a démarré sur .. Aptio Setup, ou en d’autres termes AMI UEFI/BIOS.

Cela signifie donc que l’iKOOLCORE R2 n’est livré avec aucun système d’exploitation préinstallé, ce qui, je suppose, est logique pour ce type d’appareil. Je vais donc ignorer Windows et installer un autre système d’exploitation mieux adapté pour m’assurer des quatre ports 2,5GbE. J’utiliserai probablement Proxmox pour installer plusieurs systèmes d’exploitation sur l’appareil comme pfSense, Ubuntu et/ou OpenWrt, mais je suis ouvert à d’autres idées.

Puisque nous avons accès au BIOS, nous obtenons plus de détails techniques sur mon échantillon d’évaluation qui finit par être alimenté par un processeur Intel Core i3-N300 et équipé de 8 192 Mo de RAM. Il n’y a aucune information sur le SSD NVMe sur la page principale du BIOS, je suis donc allé dans l’onglet Avancé pour confirmer que les 512 Go ont été correctement détectés par le système.

Ce sera tout pour aujourd’hui. Je tiens à remercier iKOOLCORE pour avoir envoyé le mini PC/routeur R2 pour examen dans une configuration Core i3-N300, 8 Go de RAM et 512 Go SSD. Le modèle iKOOLCORE R2 examiné ici peut être acheté pour 389 $ dans la boutique iKOOLCORE, mais comme c’est la semaine du Black Friday, il y a une réduction supplémentaire de 30 $ avec le code BLACKFRIDAY, donc le prix réel est de 359 $ plus frais d’expédition. Une fois le délai terminé, vous devriez pouvoir utiliser le coupon Raspberryme pour réduire le prix de 5 %. Le prix commence actuellement à 199 $ pour le modèle N95 avec 8 Go de RAM et aucun stockage en tenant compte de la remise du Black Friday.
