Aussi dans ma boîte d’examen de Cytron (avec Edu:Bit d’hier) était un Fabricant Pi Pico. Il s’agit d’une carte qui abrite un Raspberry Pi Pico et mesure environ 95 mm x 70 mm. La version que j’ai est le Maker Pi Pico ordinaire, mais il y a aussi un Maker Pi Pico Base qui a juste un emplacement pour un Pico que vous possédez peut-être déjà.

L’idée de cette carte est de simplifier l’ajout de composants à un projet, tout en le gardant à une taille gérable.

TL; DR – un excellent complément pour votre Raspberry Pi Pico à un prix avantageux. Découvrez où l’acheter en bas de l’article !

Caractéristiques

Il a les caractéristiques suivantes :

  • 6 prises compatibles Grove pour l’ajout d’entrées et de sorties via des câbles Grove.
  • Un emplacement pour carte SD (pour pouvoir lire et écrire des fichiers).
  • Une prise de sortie audio 3,5 mm et un buzzer (assez fort) pour jouer des sons simples (et, Dieu merci, un petit interrupteur pour désactiver le buzzer !).
  • LED basse consommation sur chaque broche pour que vous puissiez voir ce qui se passe, en entrée et en sortie.
  • Une prise pour un module wi-fi ESP-01.
  • 3 boutons définis par l’utilisateur.
  • Un bouton RUN (réinitialisation).
  • Une seule LED RVB de style néopixel.
  • Un en-tête qui sort les broches de débogage et vous permet également de câbler votre propre bouton RUN/reset.
  • Toutes les broches Pico ont été divisées en en-têtes de broches.

C’est toute une liste, je pense que vous serez d’accord. Ils fournissent également beaucoup de scripts de démonstration à utiliser pour l’essayer, donc le logiciel est « là », aussi. Ces scripts sont disponibles dans les versions CircuitPython et MicroPython, bien que la carte soit préchargée avec CircuitPython. C’est un choix judicieux – CP vous offre un moyen beaucoup plus simple de développer – déposez simplement les fichiers sur le “lecteur” que vous obtenez lorsque le Pico est branché et c’est parti.

Premières impressions

Ce que j’ai le plus aimé au départ, c’est qu’ils ont été très intelligents pour décider quelles broches devaient être utilisées comme sockets Grove. Ils ont choisi beaucoup d’I2C mais ont également choisi de casser deux des broches analogiques du Pico en tant que socket Grove. Pratique, car cela signifie que vous pouvez utiliser les modules Grove comme un potentiomètre. C’est aussi une planche attrayante dans sa couleur violette et tout est bien étiqueté et bien conçu.

Expériences

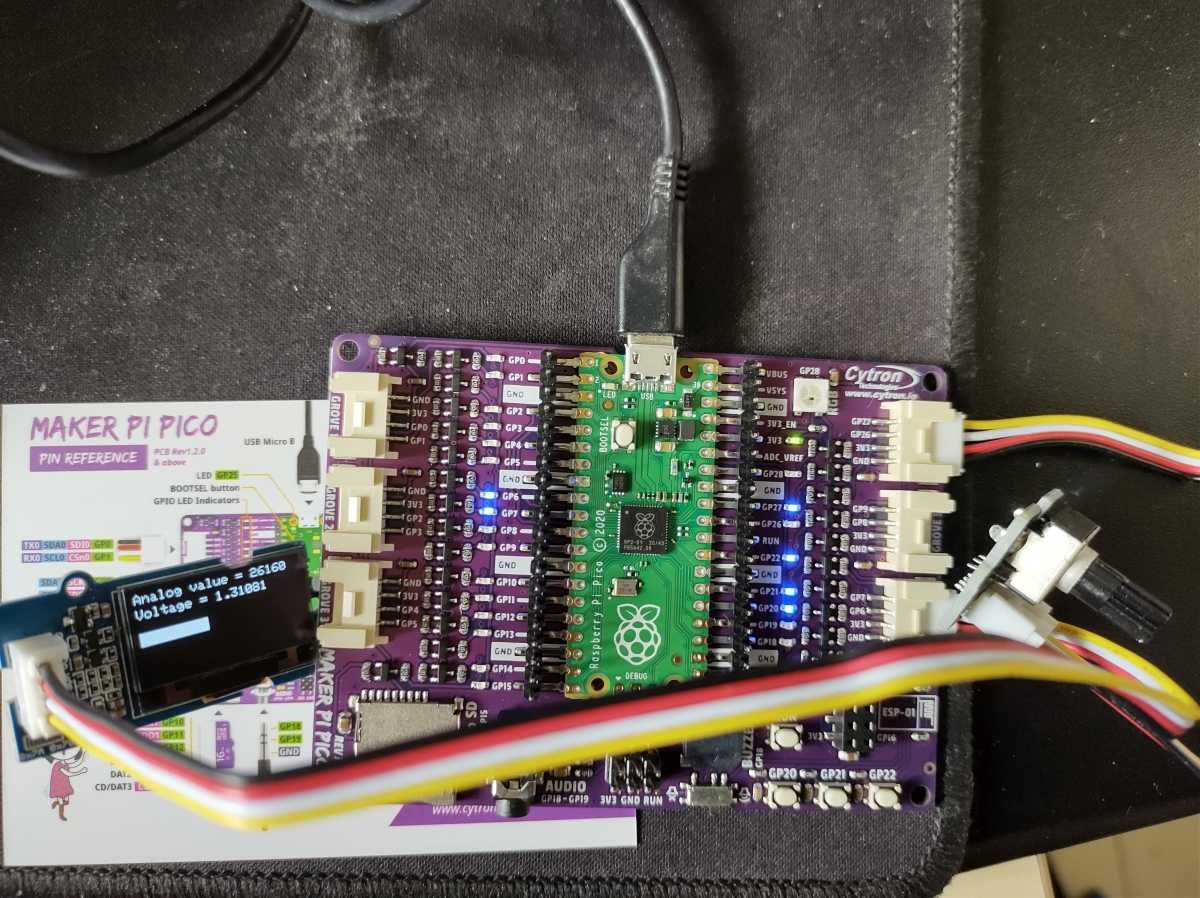

Cytron a eu la gentillesse de m’envoyer un module Grove OLED et un module de potentiomètre Grove également, alors j’ai joué avec l’un de leurs scripts de démonstration qui montre la valeur du pot sur l’OLED.

Comme vous pouvez le voir, le tableau est également livré avec une carte de référence de broche astucieuse – très pratique pour rechercher rapidement quelle broche fait quoi.

J’ai essayé de lire et d’écrire sur la carte SD, mais pour une raison quelconque, elle n’a pas reconnu ma carte. Je soupçonne que c’est juste quelque chose à voir avec la carte que j’utilisais, alors j’en essayerai une autre à une date ultérieure.

Le buzzer est certainement fort – le code de démonstration préchargé joue le thème Mario immédiatement au démarrage. Heureusement (et je ne saurais trop insister sur ce point), ils ont été assez bons pour fournir un bouton d’arrêt pour le buzzer ! La prise audio est une touche agréable pour une lecture sonore plus fidèle.

Les trois boutons définis par l’utilisateur, qui sont liés aux broches GPIO 20, 21 et 22, sont cliquables de manière satisfaisante et la LED RVB de type Neopixel clignote de manière appropriée. 🙂

Expériences en Wi-Fi

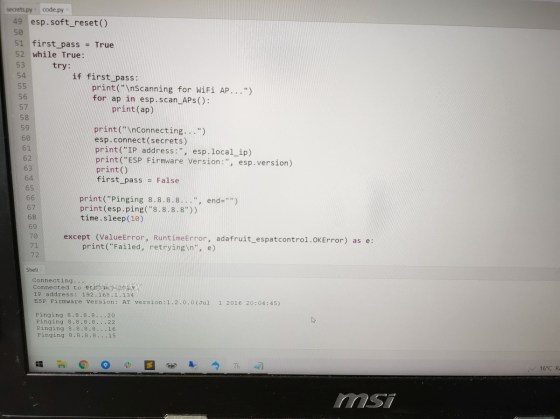

Cytron a également envoyé un module ESP-01 bon marché qui vous permet de connecter le Maker Pi Pico à Internet. Il y a une prise à bord (en bas à droite) pour le module. Ils ont eu la gentillesse de m’aider à le faire démarrer et j’ai rapidement pu envoyer une requête ping à une adresse IP en fournissant des informations d’identification Wi-Fi dans un modèle de fichier “secrets” fourni.

Globalement

J’ai eu une expérience très satisfaisante avec ce produit, dans l’ensemble. Je suis sûr que le problème de la carte SD était dû à la carte ou à la façon dont elle a été formatée, donc je verrai à ce sujet plus tard. Côté prix, la planche est très compétitive. Sur le site Cytron, c’est 9.90$ incluant le Pico. Ailleurs, il peut être trouvé sur Le site de Pi Hut pour 11,50 £ avec le Pico, ou alors 8 £ pour la version de base. C’est aussi disponible chez Kitronik (juste la version de base) et vous pouvez retrouvez d’autres revendeurs internationaux sur la page Cytron, en bas.

C’est une excellente carte à un prix attractif et elle vous offre de très bonnes options pour démarrer avec le Pico si vous ne souhaitez pas utiliser de câbles de démarrage sur les broches du Pico (bien que cette option vous soit toujours disponible !). Excellentes fonctionnalités, bon prix, bonne idée. Qu’est-ce qu’il ne faut pas aimer ?!
