Examen du graveur laser TTS-20 Pro

TwoTrees TTS-20 Pro 20W est un graveur laser compact et léger qui peut être utilisé avec du bois, du plastique, du cuir et du métal. Elle peut être utilisée soit pour les entreprises qui souhaitent se lancer dans la production d’articles, soit pour les écoles qui souhaitent que les étudiants apprennent à créer des pièces, qu’il s’agisse de travaux de découpe ou de gravures diverses, la machine de gravure laser TTS-20 Pro 20W est facile à utiliser et sûre.

Spécifications du graveur laser TTS-20 Pro

Le graveur laser TTS-20 Pro est doté d’un grand cadre en aluminium léger avec une zone de travail de 418 x 418 mm (dimensions extérieures : 695 x 620 x 125 mm). Il est livré avec un module laser de 20 watts avec une précision de 0,08 mm et prend en charge une vitesse de gravure jusqu’à 30 000 mm/min. Le contrôleur prend en charge soit une connexion USB à un ordinateur hôte, soit la gravure à partir d’un fichier sur une carte microSD. Le graveur laser est également livré avec une assistance pneumatique qui permettra d’obtenir des coupes plus nettes que le graveur laser TwoTrees TS2 que nous avons examiné plus tôt cette année.

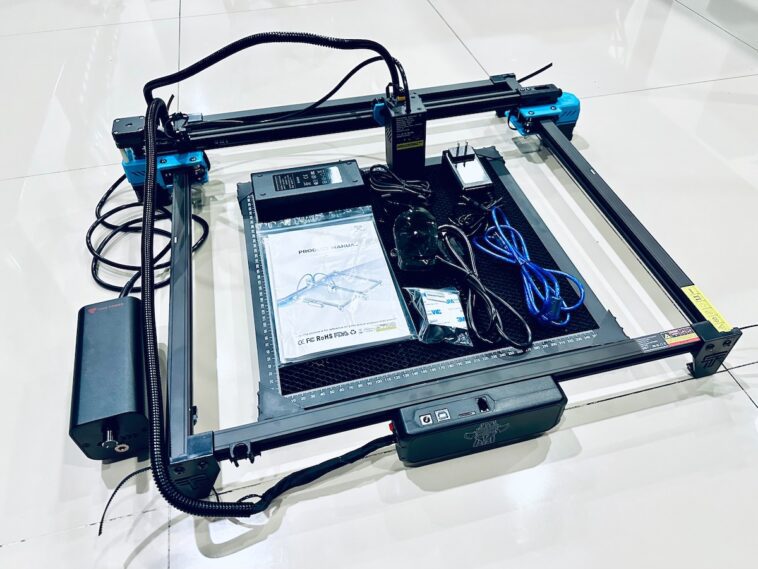

Déballage du TwoTrees TTS-20 Pro

Le kit est livré avec les éléments suivants :

• Kit TTS-20 Pro avec moteurs, courroies, divers supports de montage et fils électriques. Généralement pré-assemblé
• Table de travail en nid d’abeille (zone de travail de 350 x 350 mm) avec patin en caoutchouc métallique et broches en plastique pour verrouiller la pièce
• Manuel de l’Utilisateur
• Lunettes de sécurité de protection laser
• Carte de remerciement
• Papier cartonné kraft
• Câble USB-A vers USB-B
• Adaptateur secteur
• Pompe à air avec tuyau d’air et adaptateur secteur. Le débit d’air peut être réglé de 10 à 30 litres par minute.
• Contrôleur principal
• Module laser 20W

• Pièces de rechange pour lentilles laser
• Clé hexagonale
• Clé ouverte
• Tuyau électrique
• Attaches de câble
• Fin de course, axe X, butée
• Bloc de mise au point fixe à plusieurs niveaux
• Des vis
• Clé USB et carte microSD

Spécifications du graveur laser TwoTrees TTS-20 Pro

Ensemble de machine de gravure laser TTS-20 Pro

Plus de 85 % de la structure est déjà assemblée en usine, l’assemblage de la machine de gravure laser TTS-20 Pro est donc relativement simple. Il nous suffit d’assembler le boîtier de commande, le fin de course de l’axe X, le module laser et la gestion des câbles. Cela fait gagner beaucoup de temps lors du montage. Vous pouvez regarder le tutoriel d’installation ci-dessous pour tous les détails

Rails de guidage et réglage du système de ceinture pour le graveur laser TwoTrees TTS-20 Pro

Les rails de guidage du graveur laser TTS-20 Pro utilisent un principe de mouvement de poulie et de courroie. Il est entraîné par un moteur pas à pas et utilise des roues à roulement à billes sculptées et des rails profilés en aluminium de haute qualité pour faciliter les mouvements dans les axes X et Y.

Contrôleur TTS-20 Pro

Le contrôleur est basé sur un microcontrôleur ESP32. Il comporte un interrupteur marche/arrêt rouge sur le côté ainsi qu’une prise DC, un port de périphérique USB, une prise pour carte microSD et une prise Display port.

Module laser

Le module laser du graveur laser TTS-20 Pro a une longueur d’onde de 450 nanomètres +- 5 nanomètres, utilise une alimentation en courant continu de 24 V, fournit jusqu’à 20 watts de puissance et est livré avec un système de protection du faisceau laser bleu.

Fins de course X et Y

Le graveur laser TTS-20 Pro s’appuie sur les interrupteurs de fin de course X et Y afin que le module laser cesse de fonctionner lorsqu’il atteint ces limites.

Assistance aérienne

Le graveur laser TwoTrees TTS-20 Pro est livré avec une petite pompe à air pour améliorer l’efficacité de la découpe ou de la gravure au laser et garder la lentille laser propre. La pompe à air peut gérer un débit d’air de 10 à 30 litres/minute (réglé par un bouton) et comporte des pieds en caoutchouc pour absorber également les vibrations. Il est livré avec un adaptateur secteur 12 V/3 A avec une prise CC de 5,5 mm.

Panneau laser en nid d’abeille

Le panneau laser Honeycomb fourni avec le kit est utilisé pour soutenir la découpe ou la sculpture de pièces sans endommager le bureau ou la table de travail sur lequel le graveur est installé. Il dispose d’une zone de travail de 350 x 350 mm donc légèrement plus petite que la zone de travail du graveur laser TTS-20 Pro.

Le panneau en nid d’abeille du kit TTS-20 Pro est également livré avec des broches en plastique pour maintenir la pièce à travailler et l’empêcher de bouger pendant le travail.

Réglage de la distance de mise au point de la machine de gravure laser

Le réglage de la distance de mise au point du laser TTS-20 Pro est facile en tournant la vis pour régler la position du laser à l’aide de la barre de mise au point fixe à plusieurs niveaux fournie avec le kit.

La hauteur du module laser peut être réglée sur trois niveaux en fonction de l’épaisseur du matériau à travailler de 15 mm à 20 mm.

Lunettes de sécurité

Comme les autres graveurs laser que nous avons testés, le TTS-20 Pro est livré avec des lunettes de sécurité pour empêcher le faisceau d’atteindre les yeux de l’opérateur. Ceux-ci doivent être portés à tout moment pour éviter toute lésion oculaire.

Exemples de matériaux pour tester la machine de gravure TTS-20 Pro

TwoTrees a envoyé des matériaux à tester tels que des carrés, des ronds, des articles en acier inoxydable, des porte-clés en contreplaqué, des cubes en bois, des accessoires pour crayons en bois, un support de téléphone en bois, un cadre photo en bois, des cartes de visite en aluminium, du cuir artificiel, du papier kraft et 1,5 mm d’épaisseur. contre-plaqué.

Adaptateur secteur TTS-20 Pro

Le graveur laser 20 W est livré avec un adaptateur secteur 100-240 V CA produisant 24 V CC jusqu’à 4 A via une prise CC de 5,5 mm.

Ports de la machine de gravure laser TTS-20 Pro

Le contrôleur principal du graveur laser TTS-20 Pro comporte un interrupteur marche-arrêt sur le côté gauche et le côté supérieur est doté d’une prise CC, d’un port USB Type-B pour connecter le graveur laser à un ordinateur, d’une carte microSD. emplacement pour stocker les fichiers à imprimer, et un autre connecteur pour connecter un écran non fourni avec le kit que nous avons reçu pour cette test.

Installation du pilote pour la machine de gravure laser TTS-20 Pro

Le graveur laser TTS-20 Pro s’appuie sur une puce série CH340 dont le pilote Windows se trouve sur la carte microSD fournie. Linux ne devrait avoir besoin d’aucun pilote supplémentaire puisque CH340 est généralement pris en charge dès le départ.

Installation et utilisation de LaserGRBL

Tout comme dans notre examen du graveur laser TwoTrees TS2 10W, nous utiliserons le logiciel open source LaserGRBL qui fonctionne uniquement avec Windows. Il peut être trouvé sur la carte microSD ou téléchargé depuis GitHub pour obtenir la dernière version

Après avoir ouvert le programme, préparez un fichier image avec l’extension PNG sans arrière-plan pour la découpe ou la gravure, puis sélectionnez Fichier >>> Ouvrir le fichier.

Ensuite, une fenêtre apparaîtra montrant l’image du fichier que nous allons couper. Nous pouvons choisir l’intensité et la luminosité de l’image. La section Outil de conversion propose cinq options différentes :

• Traçage ligne à ligne – Dessine des lignes
• Dithering BW 1 bit – Dessine des points
• Vectorisez ! – Bords uniquement
• Ligne centrale – Commence à partir du centre du fichier image.
• Passthrough – Dessine les lignes en fonction de l’intensité de la luminosité de l’image.

Nous avons opté pour les options de traçage ligne à ligne pour le premier essai et la qualité doit être réglée sur 12 à 15 lignes/mm pour de meilleurs résultats. Cliquez sur « Suivant » une fois terminé.

La fenêtre suivante permettra à l’utilisateur de sélectionner la vitesse de gravure et la puissance de la lumière laser, qui dépendront toutes deux du matériau, et de définir la position et la taille de l’image. Cliquez sur « Créer ! » une fois fait.

Nous reviendrons ensuite à la page principale avec notre image traitée. Nous pouvons sélectionner le port COM et le débit en bauds et une fois connecté à la machine, nous pouvons contrôler le mouvement du module laser avec les flèches situées dans le coin inférieur gauche. Vous pouvez voir le TTS-20 Pro en action dans la vidéo à la fin de cette test.

Valeur de vitesse et de puissance pour différents matériaux

TwoTress fournit un tableau de référence pour aider les utilisateurs à sélectionner la bonne vitesse en mm/min et la puissance de la lumière laser en pourcentage pour graver ou découper des matériaux spécifiques.
Ce sont des valeurs de référence et vous devrez peut-être expérimenter avec vos propres matériaux pour obtenir des résultats optimaux.

Test de gravure avec différentes valeurs de vitesse et de puissance

Nous avons effectué nos propres tests en utilisant du contreplaqué sur ce qui se passe sous différentes valeurs de vitesse (3 000 contre 6 000 mm/min) et de puissance laser (10 % à 100 %).

Test de coupe à différentes vitesses

Nous avons effectué un test similaire pour couper du contreplaqué de 1,5 mm d’épaisseur avec une puissance de 100 % et différentes vitesses allant de 5 000 mm/min jusqu’à 100 mm/min.

900 mm/min est la vitesse la plus rapide à laquelle la coupe fonctionne avec ce matériau.

Test du graveur laser TTS-20 Pro avec divers matériaux.

Gravure sur papier kraft

La machine a été réglée pour graver à une vitesse de 6 000 mm/min et la puissance du laser à 20 % avec de bons résultats.

Gravure sur contreplaqué

Pour le test de gravure sur contreplaqué, nous utilisons une vitesse de 6000 mm/min et 50% de la puissance laser.

Découpe de contreplaqué de 1,5 mm d’épaisseur

Le test de découpe du contreplaqué utilise une vitesse de 200 mm/min et une puissance laser de 100 %.

L’échantillon obtenu est bien plus net qu’avec le TwoTrees TS2 qui présentait des brûlures autour de la zone de coupe grâce à la pompe à air connectée à la machine TTS-20 Pro.

Gravure de carte de visite en aluminium

Ce test utilise une vitesse de 1 000 mm/min et une puissance laser de 100 %.

Graver un support smartphone en bois

Ce test a été réalisé à une vitesse de 6000 mm/min et une puissance laser de 70 %. Encore une fois, les résultats sont plutôt sympas.

Gravure de dessous de verre en bois

Le petit dinosaure ci-dessous a été sculpté à une vitesse de 6 000 mm/min et une puissance laser réglée à 60 %.

Gravure sur cuir artificiel

La vitesse a été réglée à 6 000 mm/min et la puissance du laser à 20 %.

Porte-clés en bois

Encore un test de gravure sur bois avec le porte-clés en bois fourni à une vitesse de 6000 mm/min et une puissance laser réglée à 40%.

Test de gravure sur cadre photo

Le test de gravure du cadre photo a utilisé une vitesse de 6000 mm/min et 50 % de la puissance laser.

Test de gravure sur acier inoxydable

Pour ce test, la machine a été réglée pour fonctionner à 3 000 mm/min avec une puissance laser de 100 %.

Vous pouvez regarder tous ces tests dans la vidéo intégrée à la fin de la test.

Interface Web pour le graveur laser TTS-20 Pro

En plus d’utiliser LaserGRBL ou un autre programme similaire avec la machine connectée via USB à un ordinateur, il est également possible de contrôler le graveur laser TTS-20 Pro via son « ESP32-WEB ».
interface Web via WiFi comme nous l’avons fait dans la test TS2 en vous connectant à :

• SSID : Laser_XXXX
• Mot de passe : 12345678

Ouvrez un navigateur Web pour accéder à l’interface utilisateur à l’adresse http://192.168.4.1. La section Contrôle permet à l’utilisateur de contrôler le mouvement et le laser de la machine laser et d’ajuster divers paramètres tels que la vitesse, la distance, etc…

La section Fichier SD affichera le contenu de la carte SD et vous pourrez sélectionner ou télécharger des fichiers créés avec le programme LaserGRBL pour commencer la gravure ou la découpe à partir de l’interface Web.

La section Paramètres peut être utilisée par les utilisateurs avancés pour ajuster certains paramètres de bas niveau, mais la plupart des utilisateurs devraient tous les laisser car ils ne sont pas nécessaires au bon fonctionnement du graveur laser TTS-20 Pro, et leur modification peut entraîner des problèmes.

Test vidéo du TwoTrees TTS-20 Pro

Conclusion

La machine de gravure laser TwoTrees TTS-20 Pro a une construction solide mais légère qui la rend quelque peu portable. La sécurité semble bonne et les lunettes de sécurité incluses bloquent les faisceaux de 450 ± 5 nm pour protéger les yeux de l’opérateur. Le module laser de 20 W permet des travaux de découpe ainsi qu’une vitesse de fonctionnement plus élevée sans compromettre la qualité. Le kit est également livré avec un panneau en nid d’abeille et des broches en plastique pour maintenir le matériau en place afin qu’il ne bouge pas pendant la gravure ou la découpe et protège également le bureau ou le sol où la machine est installée.

Le TTS-20 Pro peut également être utilisé à des fins éducatives avec des élèves ou des étudiants acquérant des connaissances sur Grbl et s’amusant en apprenant à concevoir des pièces 2D et à les assembler en différentes pièces. Il devrait également être utilisé par les petites entreprises qui conçoivent des produits gravés, qu’il s’agisse de cadres personnalisés ou de porte-clés pour des souvenirs lors de divers festivals.

Nous tenons à remercier TwoTrees d’avoir envoyé le graveur laser TTS-20 Pro pour examen. La machine est également relativement rentable compte tenu de ses fonctionnalités définies avec le kit, notamment le nid d’abeille et l’assistance pneumatique, au prix de 580,99 $ sur Amazon ou de 499 $ plus frais d’expédition sur la boutique en ligne de l’entreprise.
