La passerelle/routeur de sécurité Brume 2 est alimentée par un processeur double cœur MediaTek MT7981B (Filogic 820) à 1,3 GHz et est disponible en tant que GL-MT2500A avec un boîtier métallique ou GL-MT2500 avec un boîtier en plastique.

GL.iNet m’a envoyé le GL-MT2500A pour examen. Dans le premier examen, nous examinerons l’appareil et les accessoires, et le démonterons pour vérifier la conception matérielle et les principaux composants. J’aurai ensuite besoin de temps pour tester OpenWrt 21.02 et des fonctionnalités telles que WireGuard et OpenVPN, AdGuard Home, Tor Anonymity, et bientôt.

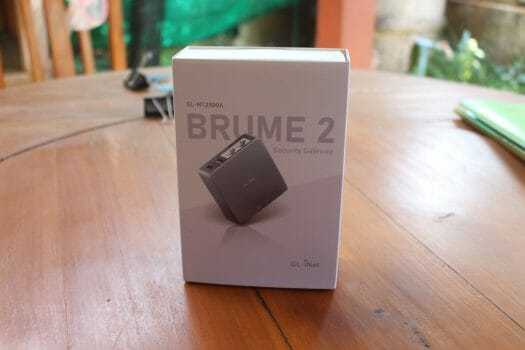

Déballage du GL.iNet GL-MT2500A (Brume 2)

GL-MT2500A Passerelle de sécurité Brume 2

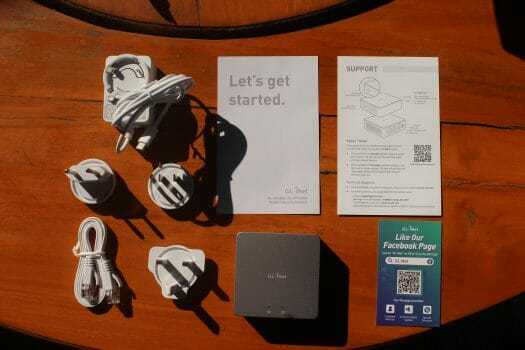

Le routeur est livré avec un câble Ethernet court, une alimentation USB Type-C 5 V/2 A avec des adaptateurs de prise EU, US et UK, et une documentation minimale qui indique aux utilisateurs une documentation en ligne plus détaillée et une assistance sur la page Facebook de l’entreprise. .

Mode d'emploi alimentation Brume 2 GL-MT2500A

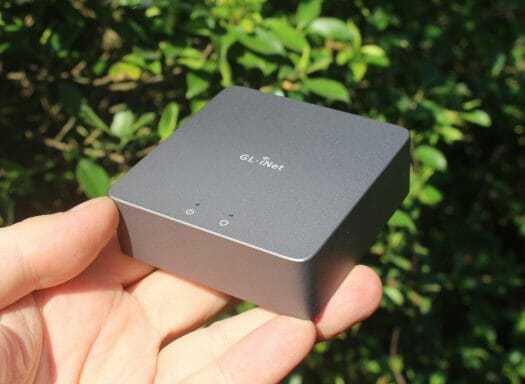

Il n’y a pas grand-chose à voir sur le panneau avant et le côté droit de l’appareil, à l’exception des voyants d’alimentation et d’état.

Routeur GL.iNet MT-2500A

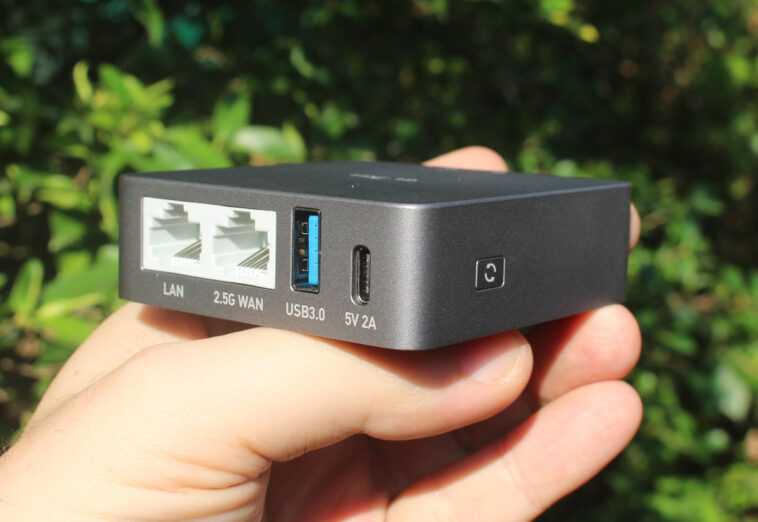

Tous les ports se trouvent sur le panneau arrière, y compris un port Gigabit Ethernet (LAN), un port 2,5 GbE (WAN), un port USB 3.0 et un port USB-C pour l’alimentation. Le bouton de réinitialisation se trouve sur le côté gauche de l’appareil.

Revue Brume 2

Je comprends qu’il est possible de basculer le LAN sur le port 2,5 GbE et le WAN sur le port Gigabit Ethernet si cette configuration convient à votre réseau local.

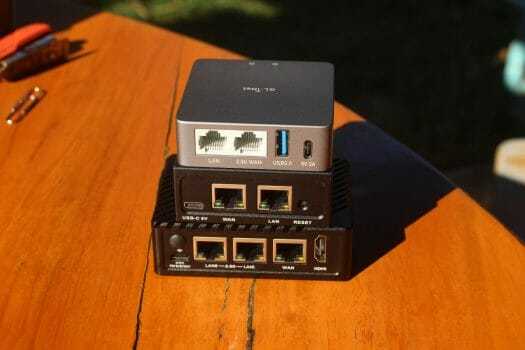

Brume 2 contre NanoPi R2S contre NanoPi R5S

La passerelle de sécurité GL-MT2500A n’est que légèrement plus petite que le routeur NanoPi R2S illustré ci-dessus aux côtés du plus grand routeur NanoPi R5S avec trois ports Ethernet. Il est également assez léger à environ 160 grammes, bien que si vous vous souciez du poids, vous serez peut-être mieux servi avec le modèle GL-MT2500 avec un boîtier en plastique qui ne pèse que 60 grammes.

Démontage du routeur GL-MT2500A

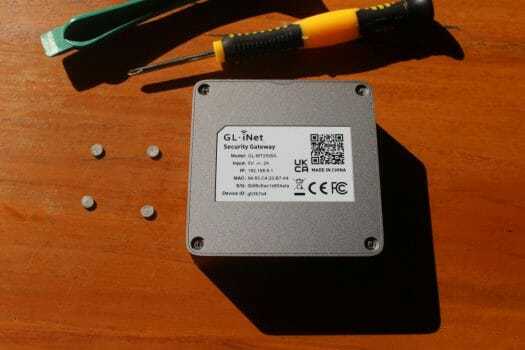

Voyons de quoi il est fait. Nous devrons d’abord retirer les quatre pieds en caoutchouc avant de desserrer les quatre vis.

Démontage du GL-MT2500A

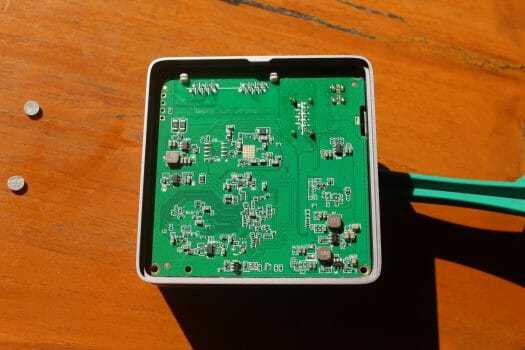

Cela nous permettra de retirer le capot inférieur et de vérifier le bas de la carte avec de nombreux composants passifs, mais rien de vraiment intéressant.

Démontage de Brume 2

Sortons complètement la carte pour voir les principaux composants.

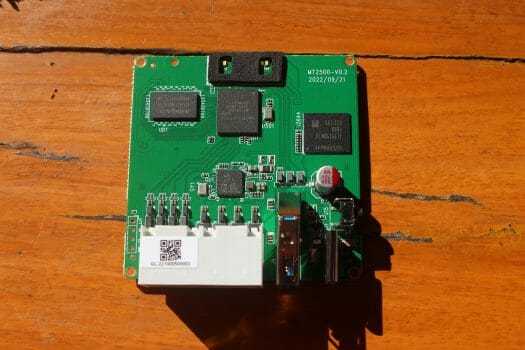

Carte MT2500 MediaTek MT7981B

Le processeur MediaTek MT7981B(A) Arm est couplé à une puce RAM NANYA NT5AD512M16C4 8 Gbit DDR4 et un flash Samsung KLM8G1GETF-B041 eMMC 5.1 avec une capacité de 8 Go comme annoncé dans les spécifications. Nous trouverons également ce que devrait être un PHY Ethernet MaxLinear GPY211 2,5 Gbps. La société ne semble pas du tout utiliser le nom du produit sur le marquage de la puce, affichant à la place le logo MaxLinear, une spécification. Numéro (SLNW8 ici), un numéro de lot de plaquette et un code de date suivi d’un code de site d’assemblage à une lettre. Les personnes intéressées par la console série trouveront une console UART 3,3 V en bas à gauche de la carte.

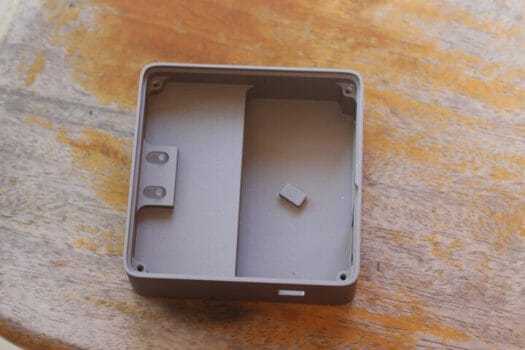

Enceinte interne Brume 2

Le boîtier métallique est façonné de manière à être utilisé comme dissipateur thermique pour refroidir le processeur. Mais attendez… où est le coussin thermique ? Bon, il n’y en a pas, et le processeur n’est certainement pas en contact avec le boîtier métallique. J’ai donc demandé à l’entreprise au cas où ils auraient oublié le coussin thermique lors de la fabrication, mais ils ne l’ont pas fait :

Brume 2 n’est pas livré avec un coussin thermique car il ne produit pas assez de chaleur pour affecter les performances ou la durée de vie de l’appareil. La configuration actuelle a été testée pour dissiper suffisamment de chaleur tout en fonctionnant à pleine capacité sans utiliser de tampon thermique.

Ce sera tout pour aujourd’hui, la prochaine étape consistera à connecter le routeur et à découvrir OpenWrt et ses principales fonctionnalités. Je tiens à remercier GL.iNet d’avoir envoyé le routeur GL-MT2500A « Brume 2 » pour examen. Il peut être pré-commandé pour 79 $, ou vous pouvez sélectionner le briquet GL-MT2500 avec un boîtier en plastique pour 59 $. L’expédition devrait commencer en décembre.
