Essayer un support et une carte d’expérimentation Raspberry Pi Pico – le Pico 360

Par Thomas, le 1 avril 2021 — 3 minutes de lecture
Essayer un support et une carte d'expérimentation Raspberry Pi Pico - le Pico 360

C’est toujours agréable quand quelque chose de nouveau arrive dans le post et que c’est inattendu! Andrew Gale de PocketMoneyTronics a fait de grandes choses dans le passé avec ses kits de soudage sur abonnement. Cette fois, il a créé une carte de support pour le Raspberry Pi Pico qui vous aide à continuer à coder avec des composants simples. Cela s’appelle le Pico 360 et il se présente sous la forme d’un kit à souder ensemble.

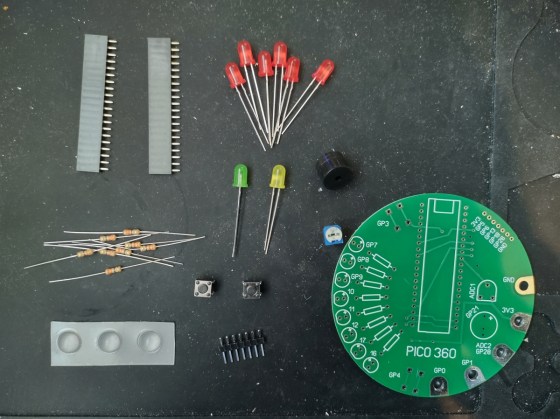

Contenu du kit

Les composants sont les suivants:

  • Le PCB
  • 6 LED rouges
  • 1 LED jaune
  • 1 LED verte
  • Résistances pour toutes ces LED
  • 2 boutons / interrupteurs momentanés
  • 1 buzzer piézo
  • 1 potentiomètre de trim
  • 2 jeux de broches d’en-tête femelles (pour le branchement du Pico)
  • 1 jeu de broches d’en-tête mâles (pour casser quelques broches supplémentaires)
  • 3 picots collants pour aller sur le fond

Le génie dans ce cas est d’inclure 5 tampons qui peuvent être attachés avec des pinces crocodiles, ce qui en fait un excellent outil pour l’éducation où la réutilisation est aussi importante que toute autre chose.

Mettre ensemble

Le souder ensemble était simple et il est préférable de le faire, à mon avis, dans l’ordre suivant (de la hauteur la plus basse à la hauteur la plus élevée):

  • Résistances
  • Boutons
  • Potentiomètre
  • Avertisseur sonore
  • LED
  • Tête mâle
  • En-têtes féminins

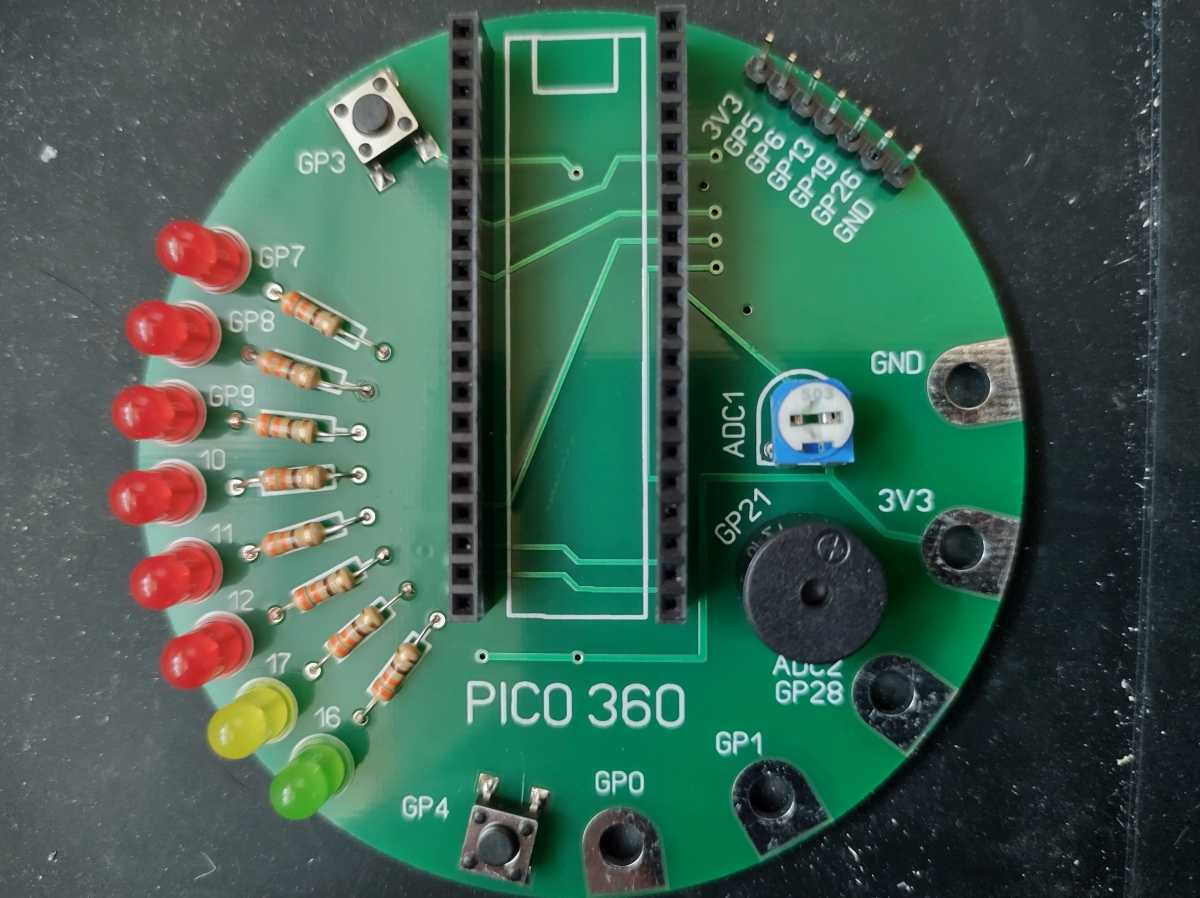

Les composants sont tous traversants, donc cela devrait être facile pour quelqu’un qui a même des compétences de soudure «débutantes». La seule chose que j’ai trouvée, c’est que certaines des plaquettes sont assez proches les unes des autres. Je n’avais qu’un seul «oups» et j’avais besoin d’une ventouse à souder. C’est à peu près moyen pour moi, de toute façon!

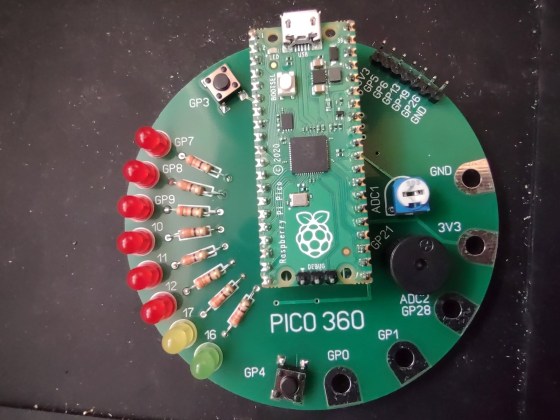

Une fois soudés ensemble, j’ai branché un Raspberry Pi Pico (sur lequel j’avais déjà soudé des connecteurs mâles).

Exemple de code et vidéo

À mon grand plaisir, j’ai pu faire fonctionner tous les composants inclus immédiatement en utilisant CircuitPython (qui s’est avéré être chargé sur le Pico). Mon code est ici sur GitHub en tant que Gist et vous pouvez voir le code en action dans la vidéo ci-dessous:

Résumé et recommandation

C’est une excellente idée pour l’éducation, en particulier, et pour les amateurs débutants qui commencent tout juste avec le Pico. Il y a suffisamment de composants pour faire circuler les idées, et c’est un jeu d’enfant à souder ensemble. La soudure pourrait décourager certains éducateurs, bien sûr, mais j’ose dire qu’elle sera de toute façon populaire. Qui sait? Il pourrait y avoir une demande suffisante pour faire une version pré-assemblée en surface…

Quoi qu’il en soit, excellent travail, Andrew! Ceci est fortement recommandé!

Je vous tiendrai informé de la disponibilité du Pico 360.
