Espressif ESP8684 RISC-V WiFi & BLE MCU intègre jusqu’à 4 Mo de mémoire flash dans un boîtier de 4 x 4 mm

Espressif Systems ESP8684 est un microcontrôleur RISC-V monocœur avec connectivité WiFi 4 2,4 GHz et Bluetooth 5.0 LE (BLE) qui intègre également 1, 2 ou 4 Mo de mémoire flash dans un minuscule boîtier QFN 4×4 mm.

Le SoC est répertorié sous la famille de produits ESP32-C2 sur le site Web d’Espressif et se trouve dans les modules MINI et WROOM, ainsi que dans le kit de développement ESP8684-DevKitM-1. Les trois parties, à savoir ESP8684H1, ESP8684H2 et ESP8684H4, sont conçues pour fonctionner dans la plage de température de -40 à 105°C,

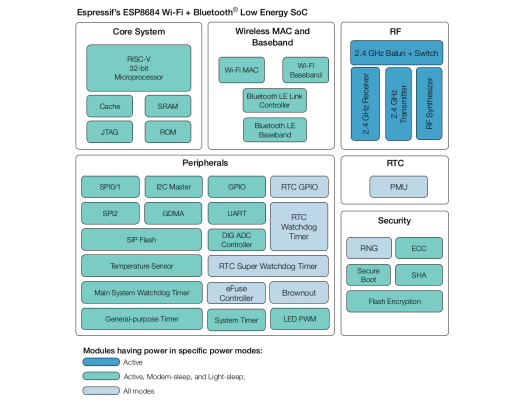

Spécifications ESP8684 :

• CPU – processeur RISC-V 32 bits jusqu’à 120 MHz ; 305.42 CoreMark ; 2,55 CoreMark/MHz
• Mémoire – 272 Ko SRAM (16 Ko pour le cache)
• Stockage – 576 Ko de ROM, 1 à 4 Mo de mémoire flash (SiP)
• Sans fil
  • Wi-Fi 4 1T1R conforme à la norme 802.11 b/g/n
    • Jusqu’à 72,2 Mbps de débit de liaison
    • Prise en charge de la bande passante de 20 MHz
    • Mode Station, Mode SoftAP, Mode Station + SoftAP
    • Multimédia Wi-Fi (WMM)
    • Diversité d’antenne
  • Bluetooth 5 LE jusqu’à 20 dBm de puissance, débit de données de 2 Mbps
• Périphériques
  • 14x GPIO programmables
  • 3x SPI, 2x UART, 1x maître I2C
  • Contrôleur LED PWM avec jusqu’à 6 canaux
  • Contrôleur DMA général (GDMA), avec 1 canal de transmission et 1 canal de réception
  • CAN SAR 12 bits, jusqu’à 5 canaux
  • Capteur de température
  • Minuteries – minuterie à usage général 54 bits, 2x minuteries de chien de garde, minuterie système 52 bits
• Sécurité
  • Démarrage sécurisé
  • Cryptage Flash
  • OTP 1024 bits, jusqu’à 256 bits
  • Accélérateur de chiffrement pour SHA, ECC
  • Générateur de nombres aléatoires (RNG)
• Low Power Management – ​​Unité de gestion de l’alimentation avec quatre modes d’alimentation
• Paquet – QFN24 4x4mm

Alors que la société appelle l’ESP8684 un « SoC », il s’agit plutôt d’un SiP (system-in-package) avec ESP32-C3 et SPI flash comme expliqué sur les forums ESP32 :

L’ESP8684 a une puce en silicium ESP32-C2 emballée avec (une certaine quantité de) flash dans un boîtier QFN-28 de 4 × 4 mm…
L’ESP32-C2 est une puce bas de gamme par rapport à l’ESP32-C3, avec moins de RAM et de périphériques… Je ne peux pas encore dire si l’ESP32-C2 sera commercialisé et vendu uniquement dans le cadre du package ESP8684 ou séparément également.

Il existe également un ESP8685 combinant une matrice ESP32-C3 avec un flash de 2 Mo dans un boîtier QFN-28 de 4 × 4 mm, mais concentrons-nous sur la partie « ESP32-C2 » dans cet article.

Espressif Systems (offrira) la puce en huit modules différents :

• ESP8684-MINI-1 – 53 broches, 13,2 × 16,6 × 2,4 mm, antenne PCB
• ESP8684-WROOM-01C – 22 broches, 24 × 16 × 3,1 mm, antenne PCB
• ESP8684-WROOM-02C – 18 broches, 18x20x3,2 mm, antenne PCB
• ESP8684-WROOM-03 – 11 broches, 15 × 17,3 × 2,8 mm, antenne PCB
• ESP8684-WROOM-04C – 17 broches, 24 × 16 × 3,1 mm, antenne PCB
• ESP8684-WROOM-05 – 7 broches, 15 × 17,3 × 2,8 mm, antenne PCB
• ESP8684-WROOM-06C – 21 broches, 15,8 × 20,3 × 2,7 mm, antenne PCB
• ESP8684-WROOM-07 – 6 broches, 8,5 × 12,7 × 1,9 mm, antenne PCB

Notez que tous ces modules ne sont proposés qu’avec un flash SPI de 2 Mo ou 4 Mo, à l’exception de l’ESP8684-MINI-1 qui est disponible avec un flash de 1, 2 ou 4 Mo. Pour le moment, nous n’avons que des informations en chinois sur les modules, mais je suppose qu’elles seront fournies en anglais très bientôt.

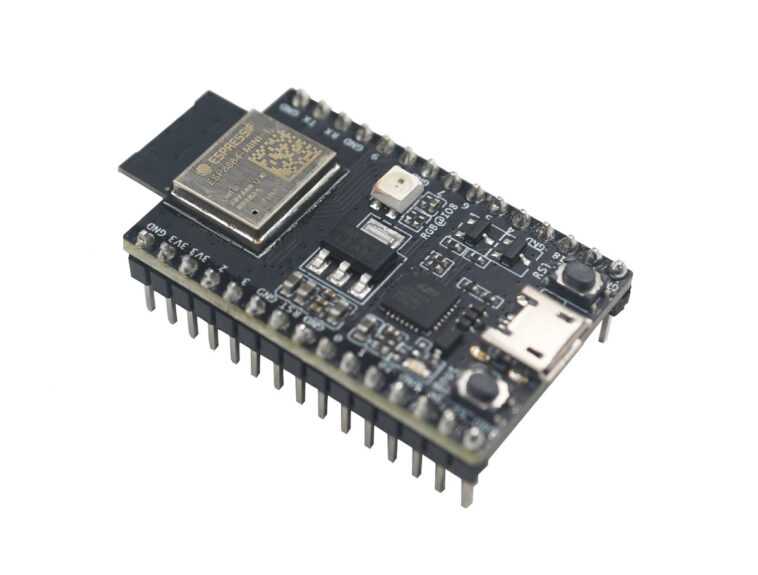

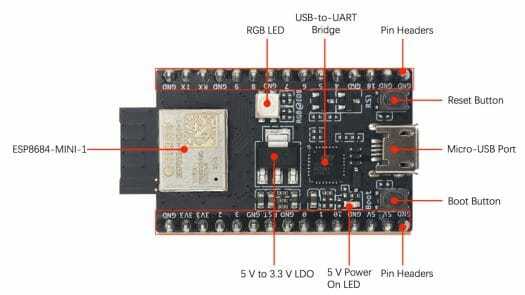

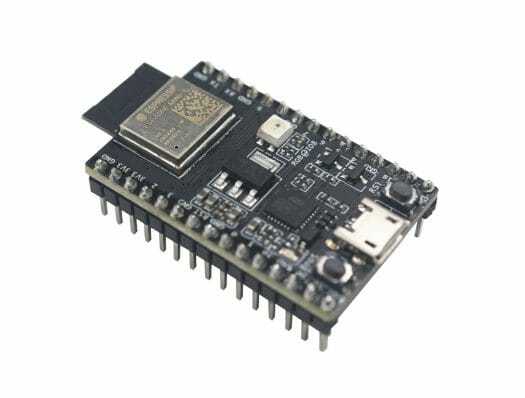

Il y a aussi la carte de développement ESP8684-DevKitM-1 basée sur le module ESP8684-MINI-1 avec un port micro USB pour l’alimentation et la programmation, des en-têtes de broches pour les E/S, des boutons de réinitialisation et de démarrage et une LED RVB. Un wiki en anglais fournit des instructions détaillées pour démarrer avec le framework ESP-IDF ou le logiciel ESP-AT au cas où vous voudriez utiliser la carte/module comme coprocesseur sans fil.

À l’heure actuelle, seuls l’ESP8684-MINI-1-H4 ou H2 et la carte de développement ESP8684-DevKitM-1 sont disponibles en dehors de la Chine. Plus précisément, vous pouvez acheter les modules pour 1,80 $ à 1,90 $ et le kit de développement pour 10,50 $ sur Mouser. [Update: I can see LCSC has some WROOM modules as well, or even just the ESP8684H1 SiP going for 44 cents per unit for 1k+ orders.]

Vous trouverez plus de détails et de documentation tels que la fiche technique et le manuel de référence technique sur le site Web d’Espressif Systems.
