ESP32 TIMER INTERRUPT LED Blinker – Aperçu rapide
Construire le temps: 1-2 heures | Coût: 8-12 $ | Difficulté: Débutant
Ce que vous apprendrez: Interruptions de minuterie, fonctions ISR, configuration du minuteur matériel, exécution non bloquante
Applications: Clignotage LED sans délai, contrôle du moteur en temps réel, sondage périodique des capteurs, tâches de synchronisation d’automatisation
Flux d’exécution de l’interruption de la minuterie dans la programmation d’interruption de la minuterie ESP32:
- Configuration de la minuterie: ESP32 TimerBegin configure les valeurs de la minuterie
- Attachement ISR: ESP32 attachée Interrupt attache une minuterie à une fonction arbitraire
- Comptage continu: La minuterie compte continuellement en arrière-plan
- Génération d’interruption: Une fois que le temps ciblé expire la minuterie générera une interruption
- Exécution ISR: Le programme suspend des exécutions ISR, puis reprend
timer speed (Hz) = Timer clock speed (Mhz) / prescaler⇥ Quelles sont les applications communes des interruptions de minuterie ESP32?
Exemples d’applications typiques d’interruption de temporisation ESP32. Les cas d’utilisation industrielle impliquant la programmation d’interruption de la minuterie ESP32 sont le contrôle du moteur (y compris le contrôle du servo), la journalisation des données et les systèmes d’automatisation. Tous ces exemples montrent l’utilité des interruptions de minuterie pour la flexibilité dans la mise en œuvre des opérations non sensibles au temps. La programmation d’interruption de la minuterie ESP32 donne à la liberté du programmeur de créer un contrôle de synchronisation précis qui est nécessaire pour l’utilisation de la robotique en temps réel, les appareils IoT, l’équipement de mesure et les systèmes d’automatisation, où la précision du temps en microsecondes est nécessaire.
⇥ Y a-t-il un moyen d’exécuter plusieurs interruptions de minuterie ESP32 simultanément?
Oui, l’ESP32 dispose de quatre minuteries matérielles pour exécuter quatre interruptions de minuterie ESP32 simultanément. Chaque minuterie s’exécute indépendamment et peut avoir différents paramètres ESP32 TIMERBEGIN, ESP32 attachinterrupt et ISR. Des projets de programmation d’interruption de temporisation ESP32 plus sophistiqués peuvent implémenter plusieurs interruptions de temporisation pour, par exemple, construire une séquence de synchronisation compliquée, des données de capteur multiplex ou des protocoles de communication chronométrés. La complexité de la programmation de la minuterie augmente, nécessitant une hiérarchisation minutieuse de chaque ISR avec un code efficace dans chaque ISR, pour effectuer des opérations multi-Times réussies sans interférence. Les interruptions de minuterie ESP32 simultanées rendent l’ESP32 attrayant pour les applications intégrées avancées qui ont besoin de plusieurs opérations de synchronisation simultanément.
⇥ Quelles sont les directives pour les fonctions ISR de programmation d’interruption de temporisation ESP32?
Dans la conception de l’ISR dans la programmation d’interruption de temporisation ESC32, il y a quelques meilleures pratiques à suivre. Premièrement, l’ISR doit avoir le moins de temps d’exécution possible. Deuxièmement, l’ISR doit utiliser l’attribut IRAM_ATTR afin qu’il s’exécute à partir d’Iram au lieu de la mémoire flash. Le code ISR ne peut pas exécuter Serial.print () ou Delay () car les deux fonctions prennent trop de temps et peuvent bloquer les interruptions. Utilisez des fonctions ISR aussi simples que possible et basculez le traitement complexe à la boucle principale avec l’utilisation des drapeaux.
#define LED 21
hw_timer_t *My_timer = NULL;void IRAM_ATTR onTimer(){
digitalWrite(LED, !digitalRead(LED));
}void setup() {
pinMode(LED, OUTPUT)
My_timer = timerBegin(0, 80, true);
timerAttachInterrupt(My_timer, &onTimer, true);
timerAlarmWrite(My_timer, 1000000, true);
timerAlarmEnable(My_timer);
}
void loop() {
}My_timer = timerBegin(0, 80, true);timerAttachInterrupt(My_timer, &onTimer, true);timerAlarmWrite(My_timer, 1000000, true);timerAlarmEnable(My_timer);Techniques de programmation interruption de la minuterie ESP32 avancées
Professional ESP32 Timer Interrupts La programmation peut inclure l’utilisation de plusieurs minuteries pour planifier des événements, des problèmes de priorité et du partage des ressources. Pour les projets d’échantillons d’interruption de temporisation ESP32 avancées, les développeurs peuvent coordonner plusieurs minuteries pour développer des séquences de synchronisation complexes, l’échantillonnage des capteurs et les protocoles de communication.
Il est important de prendre en compte certains problèmes clés pour la programmation systématique de la programmation d’interruption de temporisation ESP32, celles-ci incluent: – Conservez le temps d’exécution ISR au minimum – assurez-vous que les choix pour les paramètres ESP32 TIMERBEGIN – utilisent ESP32 attachant Interrupt au moment correct lorsque des modules d’application supplémentaires sont nécessaires pour une gestion de la mémoire ISR dans des contextes interrupteurs – partage des ressources de temporisation dans les différentes modules d’application des modules d’application
Plus de projets ESP32 qui repoussent les limites
Tutoriel d’interruption ESP32
ESP32 a un total de 32 interruptions pour son noyau. Chaque interruption a un certain niveau de priorité. La classification majeure des interruptions dans ESP32 est basée sur la source d’interruption. Et ce sont des interruptions matérielles et des interruptions logicielles.
Horloge Internet utilisant ESP32 et l’affichage OLED
ESP32 est un module Wi-Fi et peut être facilement connecté à Internet, nous utiliserons donc NTP (Network Time Protocol) et UDP (User Datagram Protocol) pour récupérer le temps à partir d’Internet à l’aide du Wi-Fi.

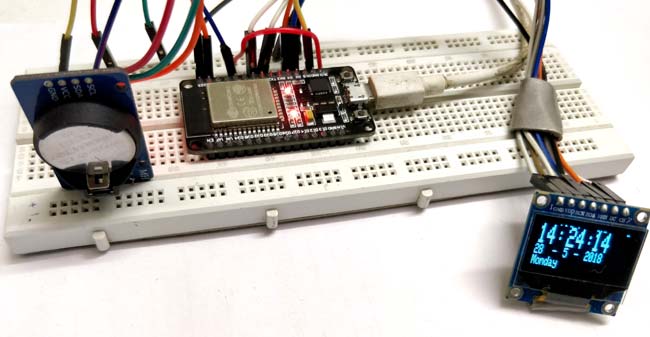

Horloge en temps réel ESP32 utilisant le module DS3231
