ESP32-Sttick-Poe-A-Cam – une carte d’appareil photo ESP32-S3 avec des exemples de Poe active, d’apprentissage automatique

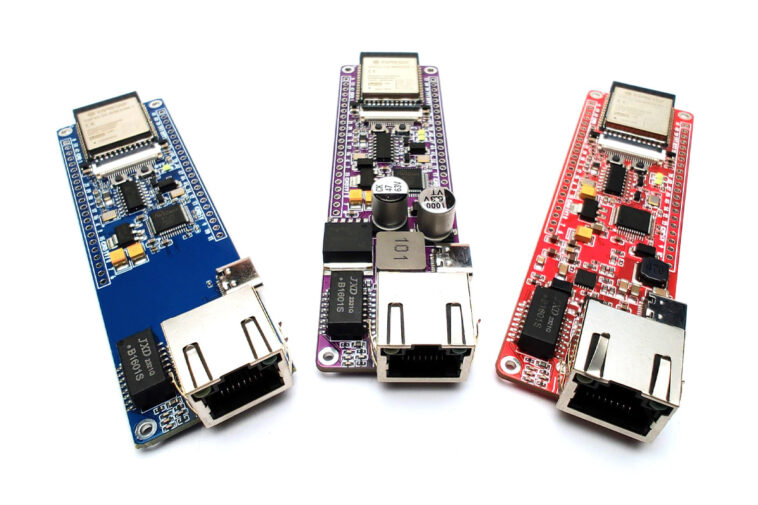

L’ESP32-STICK-POE-A-CAM (N16R8) est une carte de développement ESP32-S3 open-source avec Ethernet, Camera et Poe Assistance active conçue pour les applications d’apprentissage automatique. Comparé à des planches similaires comme M5Stack M5poecam-W v1.1 et le Waveshare ESP32-S3-ETH, cette carte dispose de 17 GPIO utilisables, PoE actif (IEEE 802.3af) avec une puissance de 700mA livrée, USB-UART intégrée et une compatibilité Pin-To-Pin à travers les planches de cam de bâton.

Construit autour du SOC ESP32-S3, ce module prend en charge les caméras OV2640 et OV5640 et intègre le contrôleur Ethernet W5500 et la puce POE SI3404-A pour l’alimentation et la connectivité. La carte a un total de 36 GPIO, dont 17 sont libres lors de l’utilisation Ethernet et une caméra. Les applications incluent la surveillance à distance, la domotique intelligente, le traitement AI Edge et d’autres applications IoT.

ESP32-Sttick-Poe-A-Cam (N16R8) Spécifications:

• Module sans fil ESP32-S3R8
  • MCU – Microprocesseur LX7 Dual-Core ESP32-S3 @ jusqu’à 240 MHz avec extension vectorielle pour l’apprentissage automatique
  • Mémoire – 8 Mo de psram
  • Stockage – 16 Mo Flash SPI
  • Connectivité – WiFi 4 et Bluetooth 5 avec LE / Mesh
  • Antenne PCB
• Caméra I / F – Connecteur FPC compatible avec les modules de caméra OV2640 ou 5MP OV5640
• Connectivité
  • 802.11 b / g / n wifi 4 jusqu’à 150 Mbps et Bluetooth 5 via ESP32-S3 SOC
  • 10/100m Ethernet via la puce Ethernet W5500 à bord avec support POE actif via SI3404-A Chip (IEEE 802.3Af-Compliant)
• Port USB – USB Type-C pour l’alimentation et la programmation

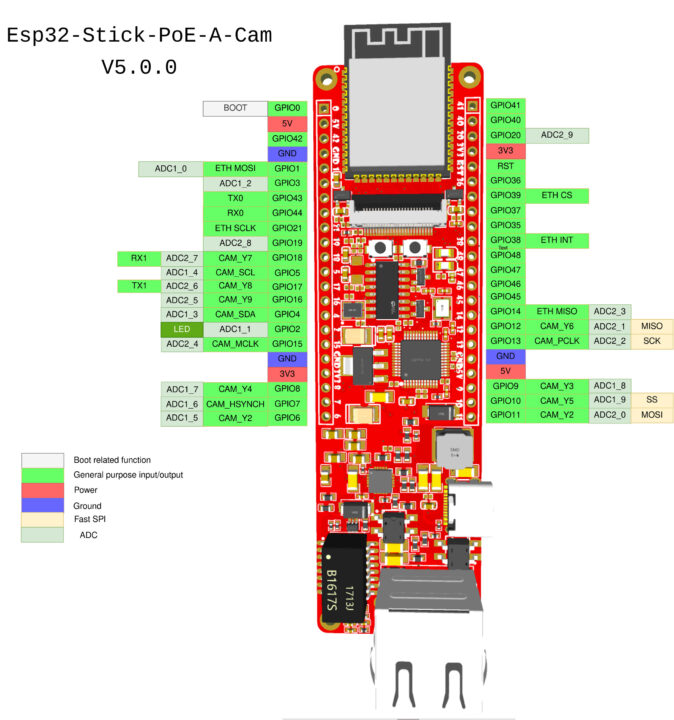

• I / OS – 36X GPIOS TOTAL, 17X Disponible lorsque Ethernet et Camera sont utilisés
• Mission
  • Bouton de démarrage et de réinitialisation
  • LED utilisateur sur gpio2
• Alimentation électrique
  • USB Type-C
  • Poe actif via RJ45 (5v, 700mA via SI3404-A)
  • Source externe de 3,3 V à 5V
• Dimensions – non mentionnés

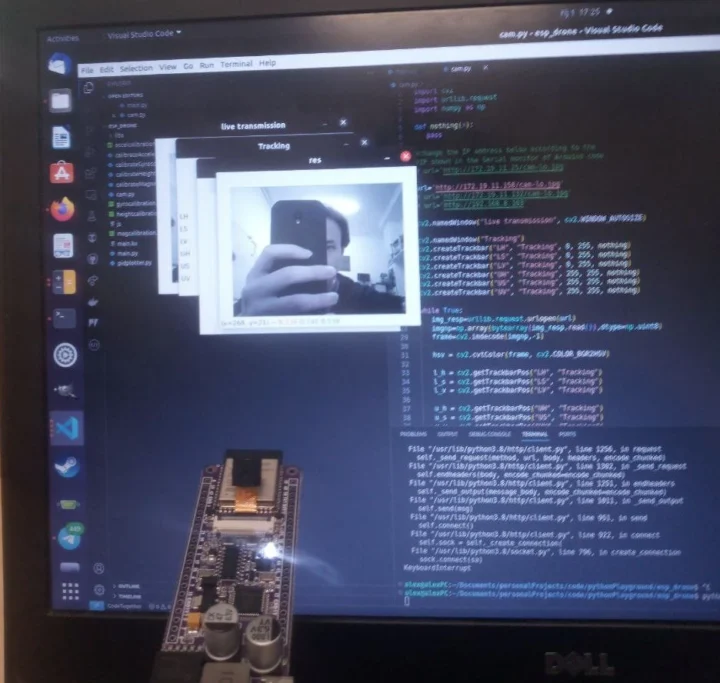

Comme la carte utilise un ESP32, il peut être programmé avec Arduino IDE, PlatformoIo ou ESP-IDF. Prokyber comprend également un exemple de plateforme de caméra + Ethernet de base, ainsi que des tutoriels d’apprentissage automatique disponibles sur GitHub.

Prokyber mentionne que la planche est compatible avec les autres cartes ESP32-Sttick-CAM, mais il n’est pas clair, il est donc prudent de supposer qu’ils parlent de planches conçues par eux dans la même série, pas celles d’autres fabricants. En tant que note secondaire, il a des fonctionnalités et un facteur de forme similaire à la carte AI-on-the-Edge-CAM que nous venons de couvrir, et qui est spécialement conçu pour la lecture des compteurs avec des LED RVB agissant comme un flash.

La carte ESP32-Sttick-Poe-A-Cam (N16R8) est disponible sur Tindie pour 27,00 $. Le schéma de cette carte est également disponible sur la même page, mais je ne sais pas pourquoi il s’appelle une «fiche technique».
