ESP32-S3 Smart Audio Devkit intègre un écran LCD, microphone, une batterie et un haut-parleur en option de 1,8 pouce

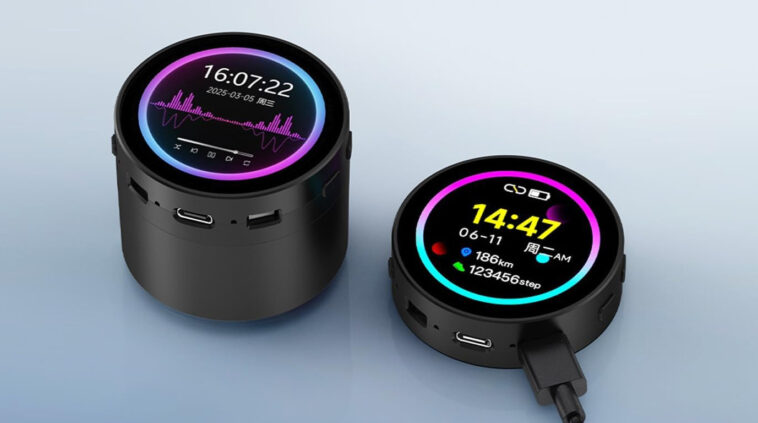

WAVESHARE ESP32-S3-TOUCH-LCD-1.85C est un kit de développement ESP32-S3 avec un écran tactile rond de 1,85 pouce avec une résolution 360 × 360, une prise en charge du Wi-Fi & Bluetooth BLE 5 et un microphone intégré. Il y a aussi la boîte ESP32-S3-Touch-LCD-1.85C avec les mêmes spécifications, mais une boîte supplémentaire avec un haut-parleur et une batterie de 3,7 V.

Les deux versions sont livrées avec un flash SPI de 16 Mo, une fente de carte microSD, un port USB-C, quelques boutons, des en-têtes d’extension GPIO et I2C, et peuvent être utilisés comme des lecteurs de musique, des haut-parleurs intelligents, des solutions HMI, etc. Display et Wireless Tag ont lancé le kit de développement de l’agent ESP32 pour s’interfacer avec LLMS.

ESP32-S3-TOUCH-LCD-1.85C Spécifications:

• SOC – ESPRESSIF ESP32-S3R8
  • CPU – Microcontrôleur Dual-Core Tensilica LX7 jusqu’à 240 MHz avec des instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 8 Mo de psram
  • Sans fil – WiFi 4 et Bluetooth 5.0 LE + Mesh Connectivité
• Stockage – Flash SPI 16 Mo, emplacement pour carte microSD
• Affichage – Affichage à écran tactile capacitif RVB de 1,85 pouce avec une résolution de couleur 362k, 360 × 360,
• Audio
  • Décodeur audio PCM5101
  • Microphone intégré
  • En-tête de haut-parleur (ESP32-S3-TOUCH-LCD-1.85C-Box: 8Ω 2W haut-parleur inclus)
• Antenne – Antenne en céramique et connecteur d’antenne IPEX1 (souder une résistance nécessaire à l’antenne externe)
• Port USB – USB Type-C pour l’alimentation et la programmation
• Débogage – en-tête UART
• Expansion

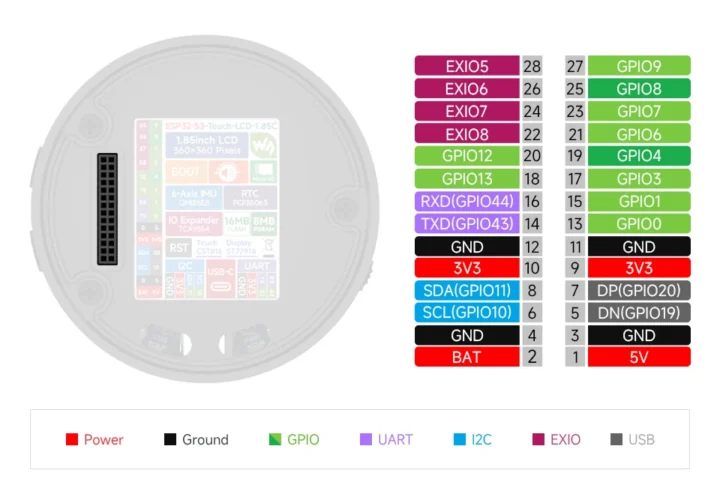

  • En-têtes de pas de 28 broches 1,25 mm avec jusqu’à 20x gpio (5x via TCA9554PWR Expander), UART, I2C, USB, 5V, VBAT, 3,3V et GND
  • En-tête i2c
• Mission
  • Boutons de réinitialisation et de démarrage
  • Bouton de réglage du volume
  • Alimentation du haut-parleur ON / OFF
  • LED de puissance et de charge
  • PCF85063 RTC et en-tête de batterie
• Alimentation électrique
  • 5V via le port USB-C
  • Connecteur à 2 broches pour une batterie au lithium 3,7 V avec prise en charge de la charge (ESP32-S3-TOUCH-LCD-1.85C-Box: Batterie de 1 000 mAh incluse)
  • Convertisseur de dépassement MP1605GTF-Z avec une sortie allant jusqu’à 3,3 V / 2A
• Dimensions et poids
  • ESP32-S3-TOUCH-LCD-1.85C – 58 mm x 17 mm |
  • ESP32-S3-TOUCH-LCD-1.85C-Box – 58 mm x 51,10 mm |

Waveshare fournit des instructions pour démarrer avec l’Arduino IDE ou le cadre ESP-IDF. Les démos Arduino s’appuient sur les bibliothèques LVGL et ESP32-Audio2S-Master, et il existe également des démos pour la reconnaissance vocale anglaise ou chinoise. Notez que le wiki est quelque peu confuse avec les instructions pour utiliser le code en premier, et les liens de téléchargement plus bas sur la page.

Trois versions sont disponibles: la version standard (ESP32-S3-Touch-LCD-1.85C) qui est expédiée avec un haut-parleur 8Ω 2W et un câble à 4 broches, deux versions de deux boîtes (ESP32-S3-Touch-LCD-1.85C-box), à savoir une sans batterie et l’autre avec. Vous trouverez les trois sur AliExpress pour environ 33 $ à 41 $, la version de la boîte avec batterie sur Amazon pour 47,99 $, et enfin tous les modèles de la boutique Waveshare.
