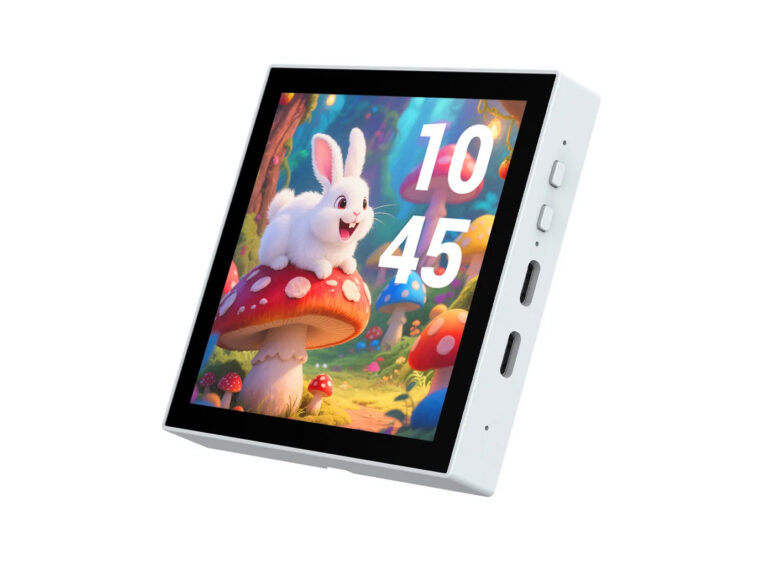

ESP32-P4 Smart 86 Box Features Affichage tactile carré de 4 pouces pour les applications Smart Home et IIOT

Conçu pour les applications Smart Home ou Industrial IoT (IIOT), la boîte Smart 86 ESP32-P4 de Waveshare est équipée d’un écran tactile carré de 4 pouces, d’un module ESP32-C6 avec connectivité WiFi 6 et Bluetooth et d’une gamme de connecteurs.

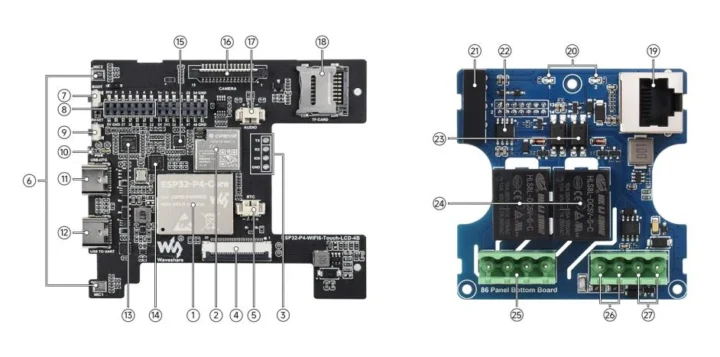

Deux modèles sont offerts: le ESP32-P4-WiFi6-Touch-LCD-4B avec un connecteur de caméra MIPI CSI et un en-tête GPIO à 28 broches, et le ESP32-P4-86-PANEL-ETH-2RO avec une carte inférieure qui comporte une interface série RS485, deux relais, une entrée 10 / 100MBP.

ESP32-P4 Smart 86 Box Spécifications:

• Module principal – Module ESP32-P4-Core
  • Microcontrôleur – ESP32-P4NRW32
    • MCU
      • Microcontrôleur RISC-V dual-core @ 400 MHz avec extension d’instructions AI et FPU à seule précision
      • Single-Risc-V LP (faible puissance) MCU Core @ jusqu’à 40 MHz
    • GPU – Accélérateur de traitement des pixels 2D (PPA)
    • VPU – Prise en charge des codecs H.264 et JPEG
    • Mémoire – 768 Ko HP L2Mem, 32 Ko LP SRAM, 8 Ko TCM, 32 Mo PSRAM
    • Stockage – 128 kb HP ROM, 16 Ko LP ROM
  • Stockage – 32 Mo ni flash
• Stockage – Place de carte microSD
• Affichage – LCD MIPI DSI RVB 4 pouces avec résolution 720 × 720, écran tactile capacitif à 5 points
• Caméra – Connecteur CSI MIPI à 15 broches pour caméra à 2 voies (ESP32-P4-WIFI6-TOUCH-LCD-4B UNIQUEMENT)
• Audio
  • ES8311 Codec audio basse puissance
  • Microphone embarqué avec une puce d’annulation ECHO ES7210
  • En-tête de pas de 1,25 mm à 2 broches prenant en charge le haut-parleur 8Ω 2W
• Réseautage
  • 10/100 Mbps Ethernet RJ45 Jack (ESP32-P4-86-PANEL-ETH-2RO UNIQUEMENT)
  • Sans fil – ESP32-C6-MINI-1U-H8 (SDIO) pour Wi-Fi 6 et Bluetooth 5 (LE)
• USB – Port OTG USB 2.0 Type-C
• Série / relais
  • Bloc de borne isolé RS485

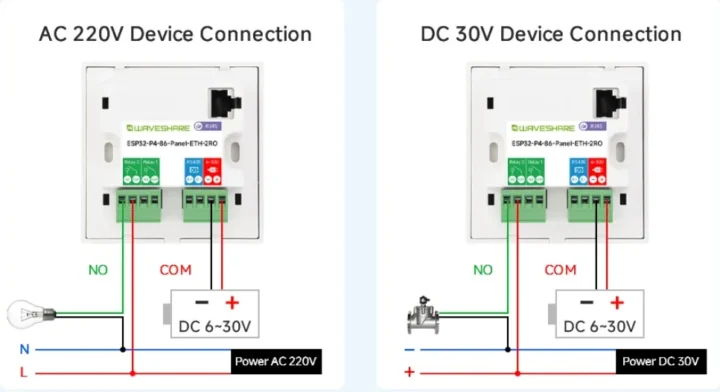

  • Relais CC 2X 10A 250V AC / 30V via le terminal et l’isolement opto-coupler
• Programmation / débogage
  • USB Type-C USB vers UART Port pour l’alimentation, la programmation et le débogage
  • Pamps de soudure à 4 broches pour clignoter le module ESP32-C6
• Extension – En-tête GPIO de pitch 28-broche 2,0 mm pour I / OS (ESP32-P4-WIFI6-TOUCH-LCD-4B UNIQUEMENT) ou la carte inférieure pour le modèle ESP32-P4-86-PANEL-ETH-2RO
• Mission
  • Boutons de réinitialisation et de démarrage
  • LED de puissance et de relais
  • Connecteur d’en-tête de batterie RTC
• Alimentation électrique
  • 5V via le port USB-C
  • ESP32-P4-86-PANEL-ETH-2RO – 6V à 30V Bloc de terminal

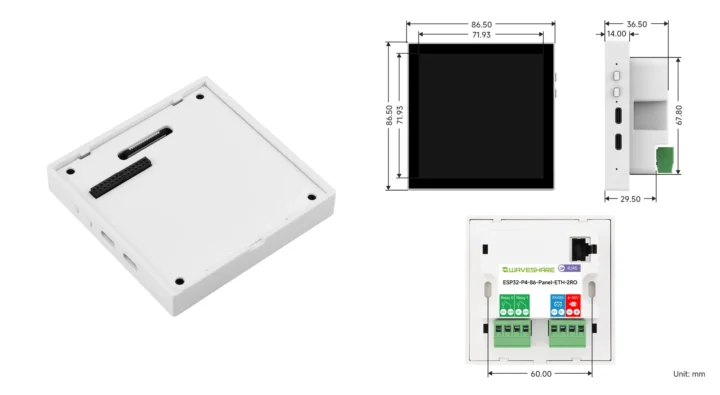

• Dimensions
  • ESP32-P4-WIFI6-TOUCH-LCD-4B uniquement – 86,5 x 86,5 x 14 mm
  • ESP32-P4-86-PANEL-ETH-2RO – 86,5 x 86,5 x 30,5 mm

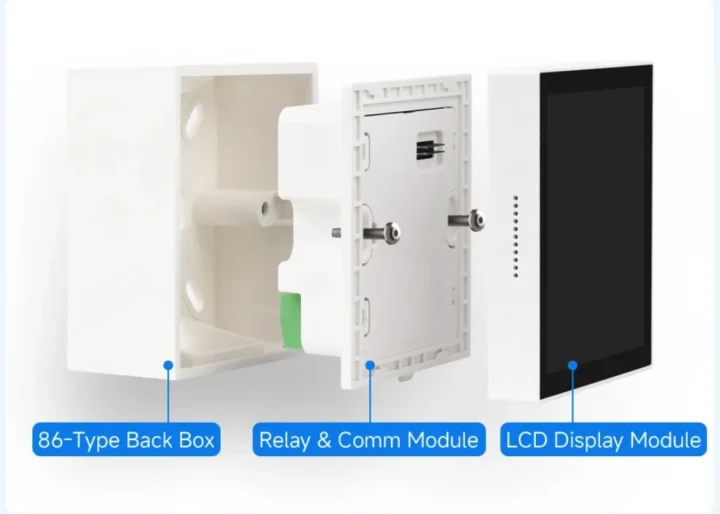

À certains égards, la conception est similaire au contrôleur ESP32-P4-WiFi6-Touch-LCD-3.4C / 4C avec un écran tactile rond que nous avons couvert le week-end dernier, et la principale différence est l’affichage carré de 4 pouces et une conception adaptée à une installation dans une boîte de jonction de 86 types. Cependant, le modèle ESP32-P4-86-PANEL-ETH-2RO apporte encore plus d’options avec RS485, Relays, Ethernet et une large gamme d’approvisionnement en courant continu de 6V à 30V.

La prise en charge logicielle / micrologiciel est également similaire, avec un développement réalisé à l’aide du framework ESP-IDF avec VSCODE (Recommandé) ou l’ide d’éclipse, ou l’ide Arduino. Certaines instructions pour commencer avec les premières sont fournies sur le wiki, mais comme nous l’avons vu dans la test M5Stack Tab5, l’iDE Arduino est déjà pris en charge sur ESP32-P4 Devkits avec un LCD. La société explique également comment utiliser la bibliothèque LVGL, convertir le kit en écran USB et charger le firmware ESP-Phone en fonction de ESP_BROOKESIA pour afficher une interface utilisateur de type Android.

La conception de la variante ESP32-P4-86-PANEL-ETH-2RO est très similaire au panel LuckFox-Pico-86 avec le même «tableau inférieur», mais à la place d’une carte principale RockChip RV1106 alimentée à Linux. Les deux conviennent aux environnements avec une entrée d’alimentation CC, au lieu de l’entrée d’alimentation 110 / 230V AC, ou vous pouvez avoir besoin d’un convertisseur CA vers DC.

Waveshare vend l’ESP32-P4-WiFi6-Touch-LCD-4B pour 49,99 $ sur AliExpress et l’ESP32-P4-86-PANEL-ETH-2RO pour 63,99 $ sur la même page. Vous trouverez également les deux modèles sur la boutique Waveshare pour 39,99 $ et 49,99 $, respectivement.
