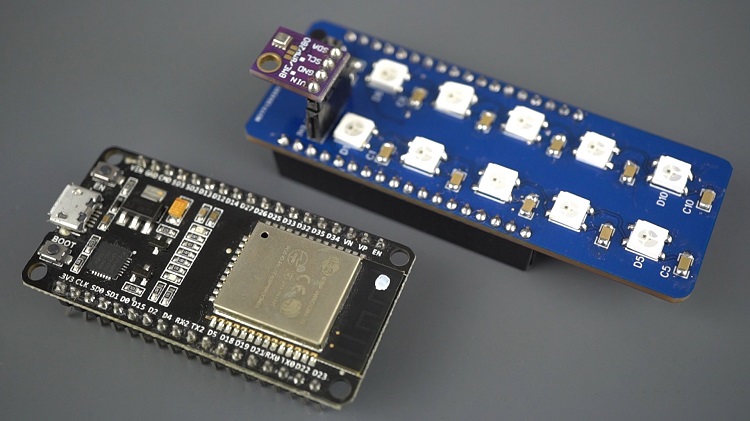

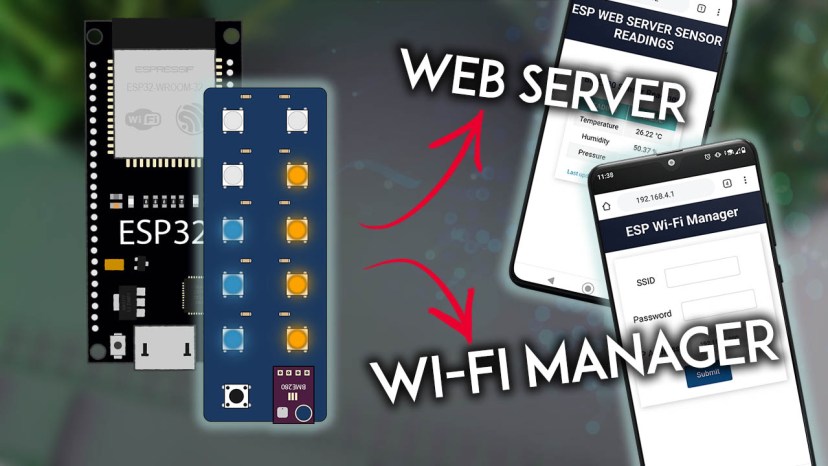

ESP32 Neopixel Status Indicator et Sensor PCB Shield avec Wi-Fi Manager

De plus, la balise

<form action="/" method="POST">

POST est utilisé pour envoyer des données à un serveur pour créer/mettre à jour une ressource. Les données envoyées au serveur avec POST sont stockées dans le corps de la requête HTTP. Dans ce cas, après avoir soumis les valeurs dans les champs de saisie, le corps de la requête HTTP POST ressemblerait à ceci :

POST /
Host: localhost
ssid: YOUR-NETWORK-SSID
pass: YOUR-PASSWORD
ip: IP-ADDRESS

Le crée un bouton de soumission avec le texte « Submit ». Lorsque vous cliquez sur ce bouton, les données soumises dans le formulaire sont envoyées au serveur.

<input type ="submit" value ="Submit">

Et enfin, il y a un champ de saisie pour l’adresse IP que vous souhaitez attribuer à l’ESP en mode station. Par défaut, nous le définissons sur 192.168.1.200. Vous pouvez définir une autre adresse IP par défaut ou supprimer le paramètre value – il n’aura pas de valeur par défaut, le réseau attribue automatiquement une adresse IP valide à votre carte.

<label for="ip">IP Address</label>
<input type="text" id ="ip" name="ip" value="192.168.1.200">

Création du fichier CSS

Copiez les styles suivants dans votre fichier style.css.

html {
  font-family: Arial, Helvetica, sans-serif;
  display: inline-block;
  text-align: center;
}
h1 {
  font-size: 1.8rem;
  color: white;
}
p {
  font-size: 1.4rem;
}
.topnav {
  overflow: hidden;
  background-color: #0A1128;
}
body {
  margin: 0;
}
.content {
  padding: 50px;
}
.card-grid {
  max-width: 800px;
  margin: 0 auto;
  display: grid;
  grid-gap: 2rem;
  grid-template-columns: repeat(auto-fit, minmax(200px, 1fr));
}
.card {
  background-color: white;
  box-shadow: 2px 2px 12px 1px rgba(140,140,140,.5);
}
.card-title {
  font-size: 1.2rem;
  font-weight: bold;
  color: #034078
}
th, td {
  text-align: center;
  padding: 8px;
}
tr:nth-child(even) {
  background-color: #f2f2f2
}
tr:hover {
  background-color: #ddd;
}
th {
  background-color: #50b8b4;
  color: white;
}
table {
  margin: 0 auto;
  width: 90%
}
.update-time {
  font-size: 0.8rem;
  color:#1282A2;
}

Afficher le code brut

Ce fichier stylise les pages Web précédentes.

Création du fichier JavaScript

Copiez ce qui suit dans le fichier script.js.

// Get current sensor readings when the page loads
window.addEventListener('load', getReadings);

//Function to add date and time of last update
function updateDateTime() {
  var currentdate = new Date();
  var datetime =  currentdate.getDate() + "/"
  + (currentdate.getMonth()+1)  + "/"
  + currentdate.getFullYear() + " at "
  + currentdate.getHours() + ":"
  + currentdate.getMinutes() + ":"
  + currentdate.getSeconds();
  document.getElementById("update-time").innerHTML = datetime;
  console.log(datetime);
}

// Function to get current readings on the webpage when it loads for the first time
function getReadings() {
  var xhr = new XMLHttpRequest();
  xhr.onreadystatechange = function() {
    if (this.readyState == 4 && this.status == 200) {
      var myObj = JSON.parse(this.responseText);
      console.log(myObj);
      document.getElementById("temp").innerHTML = myObj.temperature;
      document.getElementById("hum").innerHTML = myObj.humidity;
      document.getElementById("pres").innerHTML = myObj.pressure;
      updateDateTime();
    }
  };
  xhr.open("GET", "/readings", true);
  xhr.send();
}

// Create an Event Source to listen for events
if (!!window.EventSource) {
  var source = new EventSource('/events');

  source.addEventListener('open', function(e) {
    console.log("Events Connected");
  }, false);

  source.addEventListener('error', function(e) {
    if (e.target.readyState != EventSource.OPEN) {
      console.log("Events Disconnected");
    }
  }, false);

  source.addEventListener('new_readings', function(e) {
    console.log("new_readings", e.data);
    var obj = JSON.parse(e.data);
    document.getElementById("temp").innerHTML = obj.temperature;
    document.getElementById("hum").innerHTML = obj.humidity;
    document.getElementById("pres").innerHTML = obj.pressure;
    updateDateTime();
  }, false);
}

Afficher le code brut

Ce JavaScript gère les événements envoyés par le serveur et met à jour les lectures des capteurs sur les lieux correspondants. Il demande également la date et l’heure chaque fois qu’une nouvelle lecture est disponible. Ce fichier demande également les dernières lectures de capteur lorsque vous ouvrez une connexion avec le serveur.

Jetons un coup d’œil au fichier JavaScript et voyons comment cela fonctionne.

Obtenir des lectures

Lorsque vous accédez à la page Web pour la première fois, celle-ci demande au serveur d’obtenir les lectures actuelles des capteurs. Sinon, nous devrons attendre l’arrivée de nouvelles lectures de capteurs (via les événements envoyés par le serveur), ce qui peut prendre un certain temps en fonction de l’intervalle que vous avez défini sur le serveur.

Ajoutez un écouteur d’événement qui appelle la fonction getReadings lors du chargement de la page Web.

window.addEventListener('load', getReadings);

L’objet window représente une fenêtre ouverte dans un navigateur. La méthode addEventListener() définit une fonction à appeler lorsqu’un certain événement se produit. Dans ce cas, nous appellerons la fonction getReadings lors du chargement des pages (« load ») pour obtenir les lectures actuelles du capteur.

fonction updateDateTime()

La fonction updateDateTime() obtient la date et l’heure actuelles et les place dans l’élément HTML avec l’identifiant update-time.

function updateDateTime() {
  var currentdate = new Date();
  var datetime =  currentdate.getDate() + "/"
  + (currentdate.getMonth()+1)  + "/"
  + currentdate.getFullYear() + " at "
  + currentdate.getHours() + ":"
  + currentdate.getMinutes() + ":"
  + currentdate.getSeconds();
  document.getElementById("update-time").innerHTML = datetime;
  console.log(datetime);
}

fonction getReadings()

Examinons maintenant la fonction getReadings. Il envoie une requête GET au serveur sur l’URL /readings et gère la réponse, une chaîne JSON contenant les lectures du capteur. Il place également les valeurs de température, d’humidité et de pression sur les éléments HTML avec les identifiants correspondants.

function getReadings() {
  var xhr = new XMLHttpRequest();
  xhr.onreadystatechange = function() {
    if (this.readyState == 4 && this.status == 200) {
      var myObj = JSON.parse(this.responseText);
      console.log(myObj);
      document.getElementById("temp").innerHTML = myObj.temperature;
      document.getElementById("hum").innerHTML = myObj.humidity;
      document.getElementById("pres").innerHTML = myObj.pressure;
      updateDateTime();
    }
  };
  xhr.open("GET", "/readings", true);
  xhr.send();
}

Gérer les événements

Maintenant, nous devons gérer les événements envoyés par le serveur (Server-Sent Events).

Créez un nouvel objet EventSource et spécifiez l’URL de la page qui envoie les mises à jour. Dans notre cas, il s’agit de /events.

if (!!window.EventSource) {
  var source = new EventSource('/events');

Une fois que vous avez instancié une source d’événement, vous pouvez commencer à écouter les messages du serveur avec addEventListener().

Ce sont les écouteurs d’événements par défaut, comme indiqué dans AsyncWebServer Documentation.

source.addEventListener('open', function(e) {
  console.log("Events Connected");
}, false);

source.addEventListener('error', function(e) {
  if (e.target.readyState != EventSource.OPEN) {
    console.log("Events Disconnected");
  }
}, false);

Ensuite, ajoutez un écouteur d’événement pour l’événement ‘new_readings’.

source.addEventListener('new_readings', function(e) {
  console.log("new_readings", e.data);
  var obj = JSON.parse(e.data);
  document.getElementById("temp").innerHTML = obj.temperature;
  document.getElementById("hum").innerHTML = obj.humidity;
  document.getElementById("pres").innerHTML = obj.pressure;
  updateDateTime();
}, false);

Lorsque de nouvelles lectures sont disponibles, l’ESP envoie un événement (« new_readings ») au client avec une chaîne JSON qui contient les lectures du capteur.

La ligne suivante imprime le contenu du message sur la console :

console.log("new_readings", e.data);

Ensuite, convertissez les données en un objet JSON avec la méthode parse() et enregistrez-les dans la variable obj.

var obj = JSON.parse(e.data);

La chaîne JSON se présente au format suivant :

{
  "temperature" : "25",
  "humidity" : "50",
  "pressure" : "1015"
}

Vous pouvez obtenir la température avec obj.temperature, l’humidité avec obj.humidity et la pression avec obj.pressure.

Les lignes suivantes placent les données reçues dans les éléments avec les identifiants correspondants (temp, hum et pres) sur la page Web.

document.getElementById("temp").innerHTML = obj.temperature;
document.getElementById("hum").innerHTML = obj.humidity;
document.getElementById("pres").innerHTML = obj.pressure;

Esquisse Arduino

Copiez le code suivant dans votre IDE Arduino ou dans le fichier main.cpp si vous utilisez PlatformIO.

/*********
  Rui Santos
  Complete instructions at https://Raspberryme.com/esp32-status-indicator-sensor-pcb/

  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*********/

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>
#include "SPIFFS.h"
#include <Arduino_JSON.h>
#include <Adafruit_BME280.h>
#include <Adafruit_Sensor.h>

// Create AsyncWebServer object on port 80
AsyncWebServer server(80);

// Create an Event Source on /events
AsyncEventSource events("/events");

// Search for parameter in HTTP POST request
const char* PARAM_INPUT_1 = "ssid";
const char* PARAM_INPUT_2 = "pass";
const char* PARAM_INPUT_3 = "ip";

//Variables to save values from HTML form
String ssid;
String pass;
String ip;

// File paths to save input values permanently
const char* ssidPath = "/ssid.txt";
const char* passPath = "/pass.txt";
const char* ipPath = "/ip.txt";

IPAddress localIP;
//IPAddress localIP(192, 168, 1, 200); // hardcoded

// Set your Gateway IP address
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 0, 0);

// Timer variables (check wifi)
unsigned long previousMillis = 0;
const long interval = 10000;  // interval to wait for Wi-Fi connection (milliseconds)

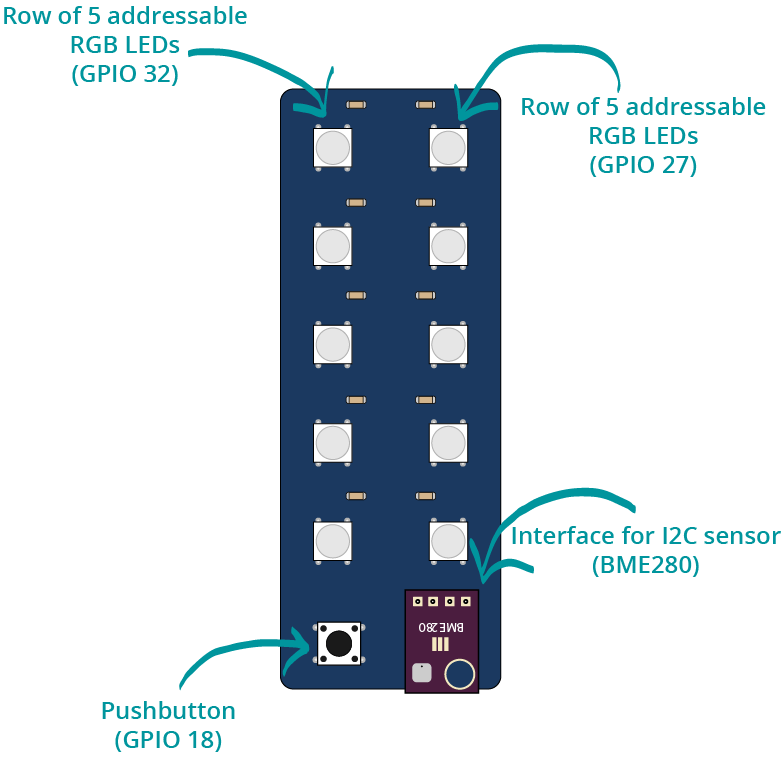

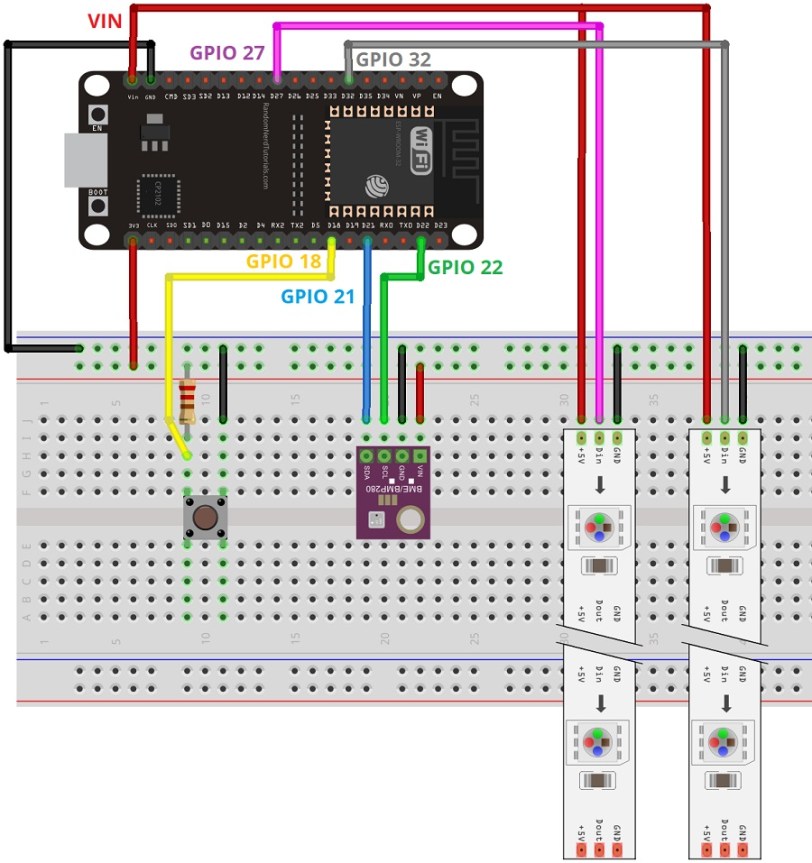

// WS2812B Addressable RGB LEDs
#define STRIP_1_PIN    27  // GPIO the LEDs are connected to
#define STRIP_2_PIN    32  // GPIO the LEDs are connected to
#define LED_COUNT  5  // Number of LEDs
#define BRIGHTNESS 50  // NeoPixel brightness, 0 (min) to 255 (max)
Adafruit_NeoPixel strip1(LED_COUNT, STRIP_1_PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip2(LED_COUNT, STRIP_2_PIN, NEO_GRB + NEO_KHZ800);

// Create a sensor object
Adafruit_BME280 bme;         // BME280 connect to ESP32 I2C (GPIO 21 = SDA, GPIO 22 = SCL)

//Variables to hold sensor readings
float temp;
float hum;
float pres;

// Json Variable to Hold Sensor Readings
JSONVar readings;

// Timer variables (get sensor readings)
unsigned long lastTime = 0;
unsigned long timerDelay = 30000;

//-----------------FUNCTIONS TO HANDLE SENSOR READINGS-----------------//

// Init BME280
void initBME(){
  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }
}

// Get Sensor Readings
void getSensorReadings(){
  temp = bme.readTemperature();
  hum = bme.readHumidity();
  pres= bme.readPressure()/100.0F;
}

// Return JSON String from sensor Readings
String getJSONReadings(){
  readings["temperature"] = String(temp);
  readings["humidity"] =  String(hum);
  readings["pressure"] = String(pres);
  String jsonString = JSON.stringify(readings);
  return jsonString;
}

//Update RGB LED colors accordingly to temp and hum values
void updateColors(){
  strip1.clear();
  strip2.clear();

  //Number of lit LEDs (temperature)
  int tempLEDs;
  if (temp<=0){
    tempLEDs = 1;
  }
  else if (temp>0 && temp<=10){
    tempLEDs = 2;
  }
  else if (temp>10 && temp<=20){
    tempLEDs = 3;
  }
  else if (temp>20 && temp<=30){
    tempLEDs = 4;
  }
  else{
    tempLEDs = 5;
  }

  //Turn on LEDs for temperature
  for(int i=0; i<tempLEDs; i++) {
    strip1.setPixelColor(i, strip1.Color(255, 165, 0));
    strip1.show();
  }

  //Number of lit LEDs (humidity)
  int humLEDs = map(hum, 0, 100, 1, LED_COUNT);

  //Turn on LEDs for humidity
  for(int i=0; i<humLEDs; i++) { // For each pixel...
    strip2.setPixelColor(i, strip2.Color(25, 140, 200));
    strip2.show();
  }
}

//-----------------FUNCTIONS TO HANDLE SPIFFS AND FILES-----------------//

// Initialize SPIFFS
void initSPIFFS() {
  if (!SPIFFS.begin(true)) {
    Serial.println("An error has occurred while mounting SPIFFS");
  }
  else{
    Serial.println("SPIFFS mounted successfully");
  }
}

// Read File from SPIFFS
String readFile(fs::FS &fs, const char * path){
  Serial.printf("Reading file: %s\r\n", path);

  File file = fs.open(path);
  if(!file || file.isDirectory()){
    Serial.println("- failed to open file for reading");
    return String();
  }

  String fileContent;
  while(file.available()){
    fileContent = file.readStringUntil('\n');
    break;
  }
  return fileContent;
}

// Write file to SPIFFS
void writeFile(fs::FS &fs, const char * path, const char * message){
  Serial.printf("Writing file: %s\r\n", path);

  File file = fs.open(path, FILE_WRITE);
  if(!file){
    Serial.println("- failed to open file for writing");
    return;
  }
  if(file.print(message)){
    Serial.println("- file written");
  } else {
    Serial.println("- frite failed");
  }
}

// Initialize WiFi
bool initWiFi() {
  if(ssid=="" || ip==""){
    Serial.println("Undefined SSID or IP address.");
    return false;
  }

  WiFi.mode(WIFI_STA);
  localIP.fromString(ip.c_str());

  if (!WiFi.config(localIP, gateway, subnet)){
    Serial.println("STA Failed to configure");
    return false;
  }
  WiFi.begin(ssid.c_str(), pass.c_str());
  Serial.println("Connecting to WiFi...");

  unsigned long currentMillis = millis();
  previousMillis = currentMillis;

  while(WiFi.status() != WL_CONNECTED) {
    currentMillis = millis();
    if (currentMillis - previousMillis >= interval) {
      Serial.println("Failed to connect.");
      return false;
    }
  }

  Serial.println(WiFi.localIP());
  return true;
}

void setup() {
  // Serial port for debugging purposes
  Serial.begin(115200);

  // Initialize strips
  strip1.begin();
  strip2.begin();

  // Set brightness
  strip1.setBrightness(BRIGHTNESS);
  strip2.setBrightness(BRIGHTNESS);

  // Init BME280 senspr
  initBME();

  // Init SPIFFS
  initSPIFFS();

  // Load values saved in SPIFFS
  ssid = readFile(SPIFFS, ssidPath);
  pass = readFile(SPIFFS, passPath);
  ip = readFile(SPIFFS, ipPath);
  /*Serial.println(ssid);
  Serial.println(pass);
  Serial.println(ip);*/

  if(initWiFi()) {
    // If ESP32 inits successfully in station mode light up all pixels in a teal color
    for(int i=0; i<LED_COUNT; i++) { // For each pixel...
      strip1.setPixelColor(i, strip1.Color(0, 255, 128));
      strip2.setPixelColor(i, strip2.Color(0, 255, 128));

      strip1.show();   // Send the updated pixel colors to the hardware.
      strip2.show();   // Send the updated pixel colors to the hardware.
    }

    //Handle the Web Server in Station Mode
    // Route for root / web page
    server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
      request->send(SPIFFS, "/index.html", "text/html");
    });
    server.serveStatic("/", SPIFFS, "/");

    // Request for the latest sensor readings
    server.on("/readings", HTTP_GET, [](AsyncWebServerRequest *request){
      getSensorReadings();
      String json = getJSONReadings();
      request->send(200, "application/json", json);
      json = String();
    });

    events.onConnect([](AsyncEventSourceClient *client){
      if(client->lastId()){
        Serial.printf("Client reconnected! Last message ID that it got is: %u\n", client->lastId());
      }
    });
    server.addHandler(&events);

    server.begin();
  }
  else {
    // else initialize the ESP32 in Access Point mode
    // light up all pixels in a red color
    for(int i=0; i<LED_COUNT; i++) { // For each pixel...
      strip1.setPixelColor(i, strip1.Color(255, 0, 0));
      strip2.setPixelColor(i, strip2.Color(255, 0, 0));
      //strip1.setPixelColor(i, strip1.Color(128, 0, 21));
      //strip2.setPixelColor(i, strip2.Color(128, 0, 21));

      strip1.show();   // Send the updated pixel colors to the hardware.
      strip2.show();   // Send the updated pixel colors to the hardware.
    }

    // Set Access Point
    Serial.println("Setting AP (Access Point)");
    // NULL sets an open Access Point
    WiFi.softAP("ESP-WIFI-MANAGER", NULL);

    IPAddress IP = WiFi.softAPIP();
    Serial.print("AP IP address: ");
    Serial.println(IP);

    // Web Server Root URL For WiFi Manager Web Page
    server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
      request->send(SPIFFS, "/wifimanager.html", "text/html");
    });

    server.serveStatic("/", SPIFFS, "/");

    // Get the parameters submited on the form
    server.on("/", HTTP_POST, [](AsyncWebServerRequest *request) {
      int params = request->params();
      for(int i=0;i<params;i++){
        AsyncWebParameter* p = request->getParam(i);
        if(p->isPost()){
          // HTTP POST ssid value
          if (p->name() == PARAM_INPUT_1) {
            ssid = p->value().c_str();
            Serial.print("SSID set to: ");
            Serial.println(ssid);
            // Write file to save value
            writeFile(SPIFFS, ssidPath, ssid.c_str());
          }
          // HTTP POST pass value
          if (p->name() == PARAM_INPUT_2) {
            pass = p->value().c_str();
            Serial.print("Password set to: ");
            Serial.println(pass);
            // Write file to save value
            writeFile(SPIFFS, passPath, pass.c_str());
          }
          // HTTP POST ip value
          if (p->name() == PARAM_INPUT_3) {
            ip = p->value().c_str();
            Serial.print("IP Address set to: ");
            Serial.println(ip);
            // Write file to save value
            writeFile(SPIFFS, ipPath, ip.c_str());
          }
          //Serial.printf("POST[%s]: %s\n", p->name().c_str(), p->value().c_str());
        }
      }
      request->send(200, "text/plain", "Done. ESP will restart, connect to your router and go to IP address: " + ip);
      delay(3000);
      // After saving the parameters, restart the ESP32
      ESP.restart();
    });
    server.begin();
  }
}

void loop() {
  // If the ESP32 is set successfully in station mode...
  if (WiFi.status() == WL_CONNECTED) {

    //...Send Events to the client with sensor readins and update colors every 30 seconds
    if (millis() - lastTime > timerDelay) {
      getSensorReadings();
      updateColors();

      String message = getJSONReadings();
      events.send(message.c_str(),"new_readings" ,millis());
      lastTime = millis();
    }
  }
}

Afficher le code brut

Comment fonctionne le code

Examinons le code et voyons comment cela fonctionne.

Tout d’abord, incluez toutes les bibliothèques nécessaires :

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>
#include "SPIFFS.h"
#include <Arduino_JSON.h>
#include <Adafruit_BME280.h>

Les variables suivantes sont utilisées pour rechercher le SSID, le mot de passe et l’adresse IP sur la requête HTTP POST effectuée lors de la soumission du formulaire.

// Search for parameter in HTTP POST request
const char* PARAM_INPUT_1 = "ssid";
const char* PARAM_INPUT_2 = "pass";
const char* PARAM_INPUT_3 = "ip";

Les variables ssid, pass et ip enregistrent les valeurs du SSID, du mot de passe et de l’adresse IP soumis sur le formulaire.

// Variables to save values from HTML form
String ssid;
String pass;
String ip;

Le SSID, le mot de passe et l’adresse IP, une fois soumis, sont enregistrés dans des fichiers sur le système de fichiers ESP. Les variables suivantes font référence au chemin de ces fichiers.

// File paths to save input values permanently
const char* ssidPath = "/ssid.txt";
const char* passPath = "/pass.txt";
const char* ipPath = "/ip.txt";

L’adresse IP de la station est soumise sur le formulaire Wi-Fi Manager. Cependant, vous devez définir la passerelle et le sous-réseau dans votre code :

IPAddress localIP;
//IPAddress localIP(192, 168, 1, 200); // hardcoded

// Set your Gateway IP address
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 0, 0);

Paramètres WS2812B

Définissez les broches qui contrôlent les LED RVB. Dans ce cas, nous avons deux lignes individuelles connectées aux GPIO 27 et 32.

#define STRIP_1_PIN    27  // GPIO the LEDs are connected to
#define STRIP_2_PIN    32  // GPIO the LEDs are connected to

Définissez le nombre de LED et la luminosité. Vous pouvez modifier la luminosité si vous le souhaitez.

#define LED_COUNT  5  // Number of LEDs
#define BRIGHTNESS 20  // NeoPixel brightness, 0 (min) to 255 (max)

Enfin, initialisez deux objets Adafruit_Neopixel pour contrôler chaque bande : bande1 (température) et bande2 (humidité) :

Adafruit_NeoPixel strip1(LED_COUNT, STRIP_1_PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip2(LED_COUNT, STRIP_2_PIN, NEO_GRB + NEO_KHZ800);

initBME()

La fonction initBME() initialise le capteur BME280 sur les broches I2C par défaut ESP32 :

void initBME(){
  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }
}

En savoir plus sur le capteur BME280 : ESP32 avec capteur BME280 utilisant Arduino IDE (pression, température, humidité).

getSensorReadings()

Les fonctions getSensorReadings() obtiennent la température, l’humidité et la pression du capteur BME280 et enregistrent les valeurs des variables temp, hum et pres.

// Get Sensor Readings
void getSensorReadings(){
  temp = bme.readTemperature();
  hum = bme.readHumidity();
  pres= bme.readPressure()/100.0F;
}

getJSONReadings()

La fonction getJSONReadings() renvoie une chaîne JSON à partir des valeurs actuelles de température, d’humidité et de pression.

// Return JSON String from sensor Readings
String getJSONReadings(){
  readings["temperature"] = String(temp);
  readings["humidity"] =  String(hum);
  readings["pressure"] = String(pres);
  String jsonString = JSON.stringify(readings);
  return jsonString;
}

mettre à jour les couleurs ()

La fonction updateColors() allume les LED RVB en fonction de la plage de valeurs de température et d’humidité.

Tout d’abord, vous devez effacer les bandes à l’aide de la méthode clear() :

strip1.clear();
strip2.clear();

Nous devons déterminer combien de LED nous voulons allumer, en tenant compte des valeurs de température et d’humidité. Nous enregistrons le nombre de LED pour éclairer les variables tempLEDs et humLEDs.

Pour la température, si la température est égale ou inférieure à zéro degré Celsius, nous allumons une LED :

if (temp<=0){
  tempLEDs = 1;
}

Voici les autres gammes :

• 0 2 LED
• 10 3 LED
• 20 4 LED
• 30 5 LED

//Number of lit LEDs (temperature)
int tempLEDs;
if (temp<=0){
  tempLEDs = 1;
}
else if (temp>0 && temp<=10){
  tempLEDs = 2;
}
else if (temp>10 && temp<=20){
  tempLEDs = 3;
}
else if (temp>20 && temp<=30){
      tempLEDs = 4;
}
else{
  tempLEDs = 5;
}

Après avoir déterminé combien de LED doivent être allumées, nous devons réellement allumer ces LED. Pour allumer une LED, nous pouvons utiliser la méthode setPixelColor() sur l’objet strip1 suivie de la méthode show(). Nous avons besoin d’une boucle for pour allumer toutes les LED.

//Turn on LEDs for temperature
for(int i=0; i<tempLEDs; i++) {
  strip1.setPixelColor(i, strip1.Color(255, 165, 0));
  strip1.show();
}

Nous suivons une procédure similaire pour l’humidité. Tout d’abord, déterminez combien de LED doivent être allumées :

//Number of lit LEDs (humidity)
int humLEDs = map(hum, 0, 100, 1, LED_COUNT);

Et enfin, allumez les leds d’humidité (strip2) :

for(int i=0; i<humLEDs; i++) { // For each pixel...
  strip2.setPixelColor(i, strip2.Color(25, 140, 200));
  strip2.show();
}

initSPIFFS()

Cette fonction initialise le système de fichiers ESP32 SPIFFS. Dans ce projet, nous sauvegardons les fichiers HTML, CSS et JavaScript pour créer les pages du serveur Web sur le système de fichiers. Nous avons également les fichiers .txt pour enregistrer le SSID, le mot de passe et l’adresse IP.

void initSPIFFS() {
  if (!SPIFFS.begin(true)) {
    Serial.println("An error has occurred while mounting SPIFFS");
  }
  else{
    Serial.println("SPIFFS mounted successfully");
  }
}

lireFichier()

La fonction readFile() lit et renvoie le contenu d’un fichier.

String readFile(fs::FS &fs, const char * path){
  Serial.printf("Reading file: %s\r\n", path);

  File file = fs.open(path);
  if(!file || file.isDirectory()){
    Serial.println("- failed to open file for reading");
    return String();
  }

  String fileContent;
  while(file.available()){
    fileContent = file.readStringUntil('\n');
    break;
  }
  return fileContent;
}

écrireFichier()

Les fonctions writeFile() écrivent du contenu dans un fichier.

void writeFile(fs::FS &fs, const char * path, const char * message){
  Serial.printf("Writing file: %s\r\n", path);

  File file = fs.open(path, FILE_WRITE);
  if(!file){
    Serial.println("- failed to open file for writing");
    return;
  }
  if(file.print(message)){
    Serial.println("- file written");
  } else {
    Serial.println("- frite failed");
  }
}

initWiFi()

La fonction initWiFi() renvoie une valeur booléenne (vraie ou fausse) indiquant si la carte ESP s’est connectée avec succès à un réseau.

Tout d’abord, il vérifie si les variables ssid et ip sont vides. Si c’est le cas, il ne pourra pas se connecter à un réseau, il renvoie donc false.

if(ssid=="" || ip==""){
  Serial.println("Undefined SSID or IP address.");
  return false;
}

Si ce n’est pas le cas, nous essaierons de nous connecter au réseau en utilisant le SSID et le mot de passe enregistrés sur les variables SSID et pass et de définir l’adresse IP.

WiFi.mode(WIFI_STA);
localIP.fromString(ip.c_str());

if (!WiFi.config(localIP, gateway, subnet)){
  Serial.println("STA Failed to configure");
  return false;
}
WiFi.begin(ssid.c_str(), pass.c_str());
Serial.println("Connecting to WiFi...");

Si au bout de 10 secondes (variable d’intervalle), il n’arrive pas à se connecter au Wi-Fi, il renverra faux.

unsigned long currentMillis = millis();
previousMillis = currentMillis;

while(WiFi.status() != WL_CONNECTED) {
  currentMillis = millis();
  if (currentMillis - previousMillis >= interval) {
    Serial.println("Failed to connect.");
    return false;
  }
}

Serial.println(WiFi.localIP());

Si aucune des conditions précédentes n’est remplie, cela signifie que l’ESP s’est connecté avec succès au réseau en mode station (renvoie vrai).

return true;

installation()

Dans setup(), initialisez le Serial Monitor.

Serial.begin(115200);

Initialisez les rangées de LED RVB adressables (bandes) :

// Initialize strips
strip1.begin();
strip2.begin();

Réglez la luminosité des bandes. Vous pouvez modifier la luminosité sur la variable BRIGTHNESS.

// Set brightness
strip1.setBrightness(BRIGHTNESS);
strip2.setBrightness(BRIGHTNESS);

Appelez la fonction initBME() pour initialiser le capteur :

// Init BME280 senspr
initBME();

Initialisez le système de fichiers :

// Init SPIFFS
initSPIFFS();

Lisez les fichiers pour obtenir le SSID, le mot de passe et l’adresse IP précédemment enregistrés.

// Load values saved in SPIFFS
ssid = readFile(SPIFFS, ssidPath);
pass = readFile(SPIFFS, passPath);
ip = readFile(SPIFFS, ipPath);

Si l’ESP se connecte avec succès en mode station (la fonction initWiFi() renvoie true) :

if(initWiFi()) {

Allumez toutes les LED de couleur bleu sarcelle, afin que nous sachions que l’ESP32 s’est connecté avec succès à un réseau Wi-Fi :

// If ESP32 inits successfully in station mode light up all pixels in a teal color
for(int i=0; i<LED_COUNT; i++) { // For each pixel...
  strip1.setPixelColor(i, strip1.Color(0, 255, 128));
  strip2.setPixelColor(i, strip2.Color(0, 255, 128));

  strip1.show();   // Send the updated pixel colors to the hardware.
  strip2.show();   // Send the updated pixel colors to the hardware.
}

Ensuite, nous pouvons définir les commandes pour gérer les requêtes du serveur Web. Envoyez le fichier index.html, lorsque vous accédez à l’URL root :

//Handle the Web Server in Station Mode
// Route for root / web page
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
  request->send(SPIFFS, "/index.html", "text/html");
});

Envoyez les fichiers CSS et JavaScript demandés par le fichier HTML (qui sont également enregistrés dans SPIFFS) :

server.serveStatic("/", SPIFFS, "/");

Lorsque vous accédez à la page du serveur Web pour la première fois, il fait une demande au serveur sur l’URL /lectures demandant les dernières lectures du capteur. Lorsque cela se produit, envoyez la chaîne JSON avec les lectures :

// Request for the latest sensor readings
server.on("/readings", HTTP_GET, [](AsyncWebServerRequest *request){
  getSensorReadings();
  String json = getJSONReadings();
  request->send(200, "application/json", json);
  json = String();
});

Configurez les événements envoyés par le serveur sur le serveur :

events.onConnect([](AsyncEventSourceClient *client){
  if(client->lastId()){
    Serial.printf("Client reconnected! Last message ID that it got is: %u\n", client->lastId());
  }
});
server.addHandler(&events);

Enfin, démarrez le serveur :

server.begin();

Si l’ESP32 ne peut pas se connecter à un réseau Wi-Fi, la fonction initWiFi() renvoie false. Dans ce cas, allumez toutes les LED en rouge, pour que l’on sache que l’ESP32 sera en mode point d’accès :

for(int i=0; i<LED_COUNT; i++) { // For each pixel...
  strip1.setPixelColor(i, strip1.Color(128, 0, 21));
  strip2.setPixelColor(i, strip2.Color(128, 0, 21));

  strip1.show();   // Send the updated pixel colors to the hardware.
  strip2.show();   // Send the updated pixel colors to the hardware.
}

Configurez l’ESP comme point d’accès :

// Set Access Point
Serial.println("Setting AP (Access Point)");
// NULL sets an open Access Point
WiFi.softAP("ESP-WIFI-MANAGER", NULL);

IPAddress IP = WiFi.softAPIP();
Serial.print("AP IP address: ");
Serial.println(IP);

Pour définir un point d’accès, on utilise la méthode softAP() et on passe en argument le nom du point d’accès et le mot de passe. Nous voulons que le point d’accès soit ouvert, nous définissons donc le mot de passe sur NULL. Vous pouvez ajouter un mot de passe si vous le souhaitez. Pour en savoir plus sur la configuration d’un point d’accès, lisez le didacticiel suivant :

Lorsque vous accédez au point d’accès, il affiche la page Web pour saisir les informations d’identification du réseau sur le formulaire. Ainsi, l’ESP doit envoyer le fichier wifimanager.html lorsqu’il reçoit une requête sur la root/URL.

// Web Server Root URL For WiFi Manager Web Page
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
  request->send(SPIFFS, "/wifimanager.html", "text/html");
});

Nous devons également gérer ce qui se passe lorsque le formulaire est soumis via une requête HTTP POST.

Les lignes suivantes enregistrent les valeurs soumises sur les variables ssid, pass et ip et enregistrent ces variables sur les fichiers correspondants.

// Get the parameters submited on the form
server.on("/", HTTP_POST, [](AsyncWebServerRequest *request) {
  int params = request->params();
  for(int i=0;i<params;i++){
    AsyncWebParameter* p = request->getParam(i);
    if(p->isPost()){
      // HTTP POST ssid value
      if (p->name() == PARAM_INPUT_1) {
        ssid = p->value().c_str();
        Serial.print("SSID set to: ");
        Serial.println(ssid);
        // Write file to save value
        writeFile(SPIFFS, ssidPath, ssid.c_str());
      }
      // HTTP POST pass value
      if (p->name() == PARAM_INPUT_2) {
        pass = p->value().c_str();
        Serial.print("Password set to: ");
        Serial.println(pass);
        // Write file to save value
        writeFile(SPIFFS, passPath, pass.c_str());
      }
      // HTTP POST ip value
      if (p->name() == PARAM_INPUT_3) {
        ip = p->value().c_str();
        Serial.print("IP Address set to: ");
        Serial.println(ip);
        // Write file to save value
        writeFile(SPIFFS, ipPath, ip.c_str());
      }
      //Serial.printf("POST[%s]: %s\n", p->name().c_str(), p->value().c_str());
    }
  }

Après avoir soumis le formulaire, envoyez une réponse avec du texte, afin que nous sachions que l’ESP a reçu les détails du formulaire :

request->send(200, "text/plain", "Done. ESP will restart, connect to your router and go to IP address: " + ip);

Après trois secondes, redémarrez la carte ESP avec ESP.restart() :

delay(3000);
// After saving the parameters, restart the ESP32
ESP.restart();

Après le redémarrage, la carte aura le SSID et le mot de passe enregistrés sur les fichiers, et elle s’initialisera avec succès en mode station.

boucle()

Dans la boucle (), vérifiez si l’ESP32 est correctement connecté à une station Wi-Fi :

if (WiFi.status() == WL_CONNECTED) {

Si c’est le cas, procédez comme suit toutes les 30 secondes (variable timerDelay) :

• obtenir les dernières lectures de capteur : appelez la fonction getSensorReadings() ;
• mettez à jour les couleurs des LED RVB pour qu’elles correspondent aux valeurs de température et d’humidité : appelez les fonctions updateColors() ;
• envoyer un événement au navigateur avec les dernières lectures de capteur au format JSON.

if (millis() - lastTime > timerDelay) {
  getSensorReadings();
  updateColors();

  String message = getJSONReadings();
  events.send(message.c_str(),"new_readings" ,millis());
  lastTime = millis();
}

Manifestation

Après avoir téléchargé avec succès tous les fichiers, vous pouvez ouvrir le moniteur série. S’il exécute le code pour la première fois, il essaiera de lire les fichiers ssid.txt, pass.txt et ip.txt et il ne réussira pas car ces fichiers n’ont pas encore été créés. Ainsi, il démarrera un point d’accès.

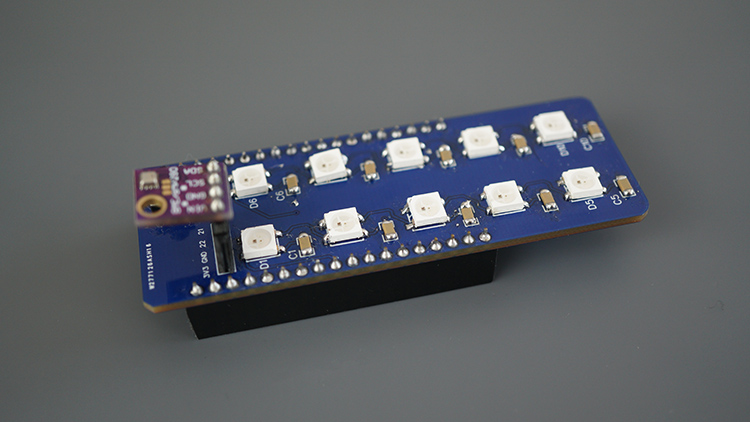

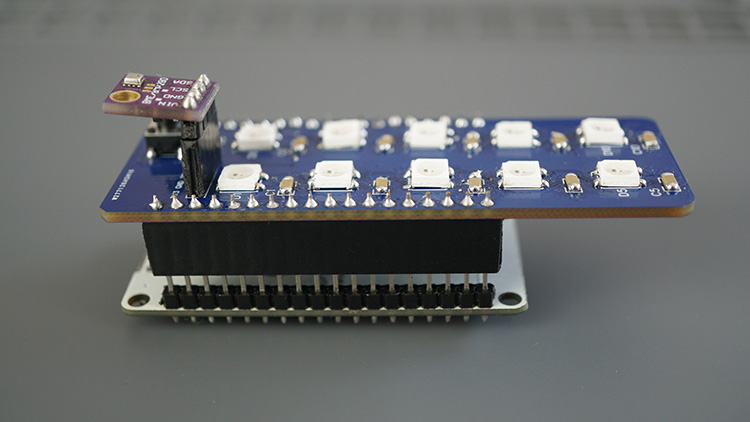

Toutes les LED du shield s’allumeront en rouge, indiquant que la carte est configurée comme point d’accès.

Sur votre ordinateur ou votre smartphone, rendez-vous dans vos paramètres réseau et connectez-vous au point d’accès ESP-WIFI-MANAGER.

Ensuite, ouvrez votre navigateur et accédez à 192.168.4.1. La page Web du gestionnaire Wi-Fi devrait s’ouvrir.

Entrez vos identifiants réseau : SSID et mot de passe et une adresse IP disponible sur votre réseau local. Après cela, vous serez redirigé vers la page suivante :

En même temps, l’ESP devrait imprimer ce qui suit dans le Serial Monitor indiquant que les paramètres que vous avez insérés ont été enregistrés avec succès sur les fichiers correspondants :

Après quelques secondes, l’ESP redémarrera. Et si vous avez inséré le bon SSID et le bon mot de passe, il démarrera en mode station :

Toutes les LED sur le bouclier seront allumées en bleu sarcelle pendant 30 secondes.

Cette fois, ouvrez un navigateur sur votre réseau local et insérez l’adresse IP ESP. Vous devriez avoir accès à la page Web qui affiche les lectures du capteur :

Les LED sur le bouclier s’allumeront en fonction de la plage de température et d’humidité.

Remarque : la photo précédente et l’écran d’impression du serveur Web ont été prises à des moments différents (c’est pourquoi les valeurs du tableau ne correspondent pas au nombre de voyants allumés). Vous pouvez aussi regarder la vidéo de démonstration.

Conclusion

Dans ce didacticiel, vous avez appris à créer un bouclier pour l’ESP32 avec un capteur BME280, deux rangées de LED RVB adressables et un bouton-poussoir. Vous avez également appris à configurer un gestionnaire Wi-Fi pour vos projets de serveur Web. Avec le Wi-Fi Manager, vous pouvez facilement connecter vos serveurs Web ESP à différents réseaux sans avoir à coder en dur les informations d’identification du réseau. Vous pouvez appliquer le Wi-Fi Manager à n’importe quel projet de serveur Web.

Si vous aimez ce tutoriel, nous avons d’autres projets similaires qui incluent la construction et la conception de PCB :

En savoir plus sur l’ESP32 avec nos ressources :

[Update] le cadeau PCB nu a pris fin et les gagnants sont: Hai, Hasse Lorentzon, Tuan Hazeem, Paul Smulders et Sudhir Gupta.

Cette vidéo vous emmène dans l’histoire de Raspberry Pi :
