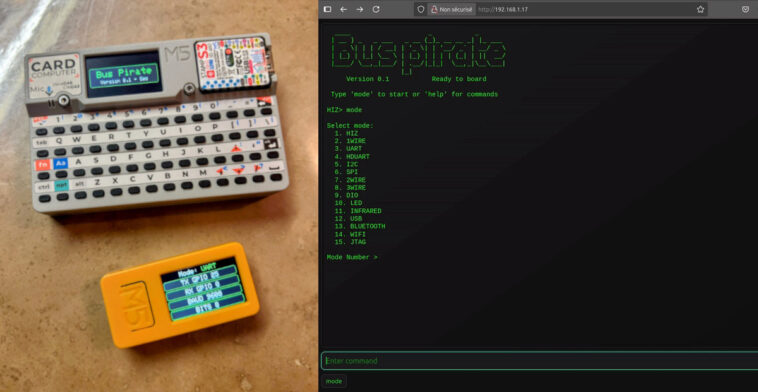

Le monde du reverse engineering s’enrichit d’une alternative logicielle au célèbre Bus Pirate original. Comme le rapporte cnx-software, l’ESP32 Bus Pirate transforme le hardware standard ESP32-S3 en outil de test multi-protocoles via un firmware open source inspiré des prototypes Dangerous Prototypes. Cette solution supporte reniflement, envoi et scripting sur divers protocoles numériques (I2C, UART, 1-Wire, SPI) via terminal série ou CLI web. Testé sur ESP32-S3-DevKitC-1, M5Stack Cardputer, M5StickC Plus2 et Lilygo T-Embed CC1101, ce firmware démocratise l’accès aux outils de debug hardware professionnels.
ESP32-S3 et interface web WiFi : firmware C++ MIT contre Bus Pirate RP2350
L’ESP32 Bus Pirate exploite les capacités du microcontrôleur ESP32-S3 pour reproduire les fonctionnalités du Bus Pirate original dans un form factor plus accessible. L’interface utilisateur dual propose un CLI interactif via USB série pour performances optimales et réactivité maximale, complété par une interface web fonctionnant sur WiFi pour utilisation sans câble depuis n’importe quel navigateur.
Cette approche web mobile permet debug et analyse depuis smartphones ou tablettes, élargissant considérablement la flexibilité d’utilisation par rapport aux solutions traditionnelles nécessitant PC dédié. Le firmware C++ sous licence MIT garantit accès complet au code source pour modifications et adaptations spécifiques.

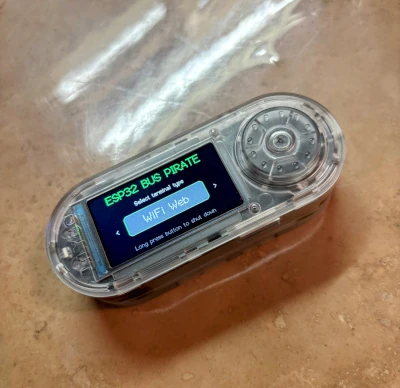

La compatibilité hardware couvre plusieurs plateformes populaires incluant la carte de développement officielle Espressif ESP32-S3-DevKitC-1, les modules compacts M5Stack (Cardputer, StickC Plus2, Atom S3 Lite, Stamp S3) et le Lilygo T-Embed équipé du module radio CC1101. Cette diversité facilite intégration dans projets existants ou choix selon contraintes form factor.
I2C, SPI, UART et 15 protocoles : M5Stack Cardputer compatible sniffing
L’arsenal protocolaire de l’ESP32 Bus Pirate couvre plus de 15 modes distincts dépassant largement les protocoles série traditionnels. Les modes filaires incluent I2C avec scan, glitch et mode esclave, SPI pour flash/carte SD, UART/Half-Duplex avec fonctions pont, plus les protocoles spécialisés 1-Wire (iButton, capteurs température) et 2/3-Wire pour cartes à puce et EEPROM.
Les capacités sans fil s’étendent au WiFi (scan, AP, connexion, sniff, deauth), Bluetooth (BLE HID, scan, usurpation, sniffing) et infrarouge pour contrôle d’appareils. L’émulation USB permet fonctions HID (souris, clavier, manette) et stockage de masse. Le support JTAG avec pinout scanning et SWD facilite debug de microcontrôleurs cibles.
Les fonctionnalités additionnelles comprennent contrôle LED avec animations, Audio I2S, bus CAN et mode High-Z sécurisé par défaut désactivant toutes sorties et alimentations. Les sniffers de protocole dédiés analysent trafic I2C, WiFi, Bluetooth, 1-Wire et CAN en temps réel.
Le scripting utilise des instructions bytecode style Bus Pirate original, préservant compatibilité avec scripts existants tout en ajoutant fonctionnalités ESP32 spécifiques. Cette approche facilite migration depuis Bus Pirate hardware vers solution ESP32 logicielle.
3,3V/5V uniquement contre Bus Pirate 5XL RP2350 : limitations tension critique
L’ESP32 Bus Pirate présente une limitation voltage importante comparé aux solutions hardware dédiées. Le développeur GEO avertit explicitement que les dispositifs ne doivent fonctionner qu’à 3,3V ou 5V, la connexion de périphériques utilisant autres niveaux de tension pouvant endommager l’ESP32 de façon irréversible.
Cette contrainte contraste avec la flexibilité des outils hardware comme le récent Bus Pirate 5XL et 6 basés sur Raspberry Pi RP2350A/RP2350B, particulièrement depuis la sortie de la solution RP2350 A4 corrigeant l’erratum E9 GPIO. Ces alternatives hardware supportent gammes de tension étendues via circuits de protection et adaptation intégrés.
Pour applications nécessitant interfaçage multi-voltage ou environnements industriels contraints, les Bus Pirate hardware restent préférables malgré leur coût supérieur. L’ESP32 Bus Pirate excelle dans contextes éducatifs, prototypage et debug général où les tensions 3,3V/5V dominent.
La disponibilité du code source, firmware et documentation sur GitHub sous licence MIT facilite contributions communautaires et adaptations spécifiques. Cette approche open source contraste avec les solutions propriétaires, permettant évolution collaborative et corrections rapides selon retours utilisateurs.
L’ESP32 Bus Pirate démontre la puissance des approches firmware pour reproduire fonctionnalités hardware complexes. Bien que limité en voltage, il démocratise l’accès aux outils de reverse engineering pour budget réduit tout en offrant flexibilité d’interface web moderne introuvable sur solutions hardware traditionnelles.
