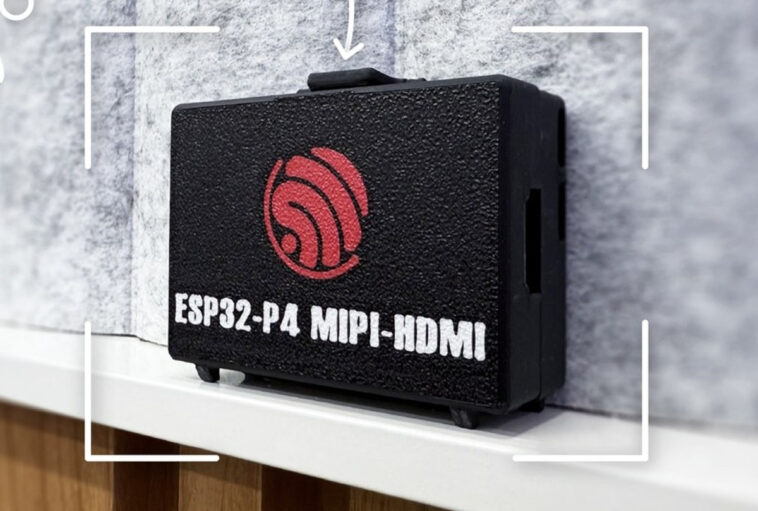

ESP-HDMI-BRIDGE est un adaptateur de streaming HDMI basé sur ESP32-P4 basé sur le LT8912B MIPI-DDSI à la puce de pont HDMI de LT8912B MIPI-DDMI Sortie du signal vidéo MIPI-DDSI des appareils ESP32-P4 aux appareils HDMI.
Il permet à l’utilisateur de connecter un ordinateur à un affichage HDMI ou à un projecteur via USB, Ethernet ou WiFi, ou l’utiliser directement comme lecteur de signalisation numérique ou le tableau de bord en direct connecté à un écran HDMI.
La solution actuelle est basée sur le tableau ESP32-P4-Function-EV-EVS connecté via son connecteur MIPI DSI à une carte 50x40mm avec le pont LT8912B, un connecteur d’entrée MIPI DSI, des LVDS et des sorties vidéo HDMI, et un en-tête de 12 broches avec i2c, audio I2, etc., avec tout ce qui était absent dans un tableau en plastique I2C, I2S, etc. avec tout ce qui est absent dans un tableau en plastique I2C.
Le meilleur est de regarder la vidéo ci-dessous, qui montre diverses démos:

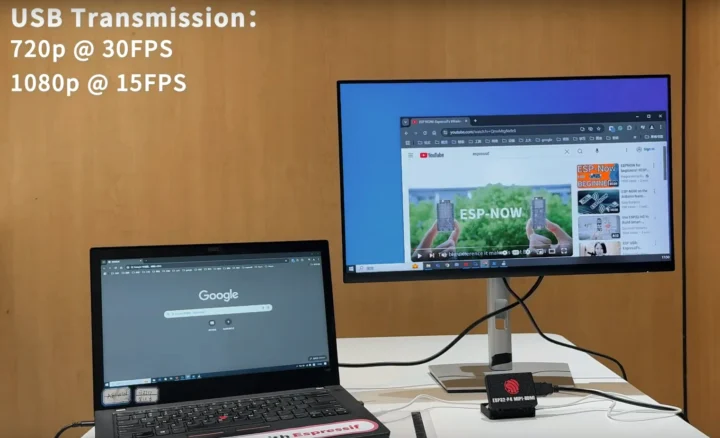

- USB à HDMI jusqu’à 720p30 ou 1080p15
- Ethernet à HDMI
- WiFi à HDMI jusqu’à 1080p40 en utilisant le module WiFi 6 ESP32-C6 2,4 GHz sur la carte d’évaluation ESP-P4; La société met également en évidence le support pour le WiFi 6 à double bande avec la prochaine ESP32-C5
- Playage vidéo des vidéos H.264 de la carte microSD jusqu’à 1080p60
- Tableau de bord en direct montrant les données sur Internet ou les capteurs
https://www.youtube.com/watch?v=4fa1bg4iito
Le Bridge ESP-HDMI n’est pas disponible pour le moment, mais la société a partagé des informations qui permettraient aux gens de reproduire ou d’augmenter la configuration. Vous trouverez des fichiers de conception matérielle et des instructions de base sur OSHWLAB, tandis que le code du dernier EVB BSP ESP32-P4 est hébergé sur GitHub.

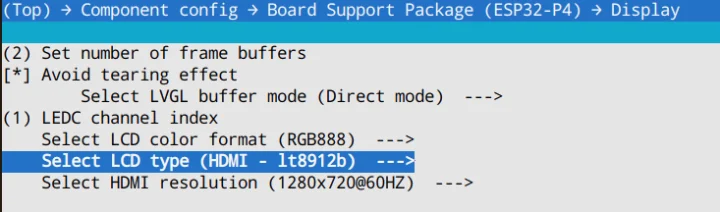

Vous trouverez le code spécifique à la carte de convertisseur MIPI CSI à HDMI dans le répertoire ESP-BSP / Components / LCD / ESP_LCD_LT8912B / du BSP. Quatre résolutions peuvent être sélectionnées avec HDMI:
- 800 × 600 @ 60Hz
- 1280 × 720 @ 60Hz
- 1280 × 800 @ 60Hz
- 1920 × 1080 @ 30hz
Le format de couleur est défini sur RGB888 avec HDMI, et l’option RGB565 n’est pas disponible.
Il est un peu décevant que la résolution plus courante de 1080p60 ne soit pas prise en charge sur l’USB ou le WiFi, mais en tout cas, je m’attendais bientôt à ce que les adaptateurs de streaming HDMI ESP32-P4 à faible coût arrivent sur le marché.
