ePulse Feather C6 – Une carte de développement ESP32-C6 avec le facteur de forme Adafruit Feather, prise en charge de la batterie LiPo

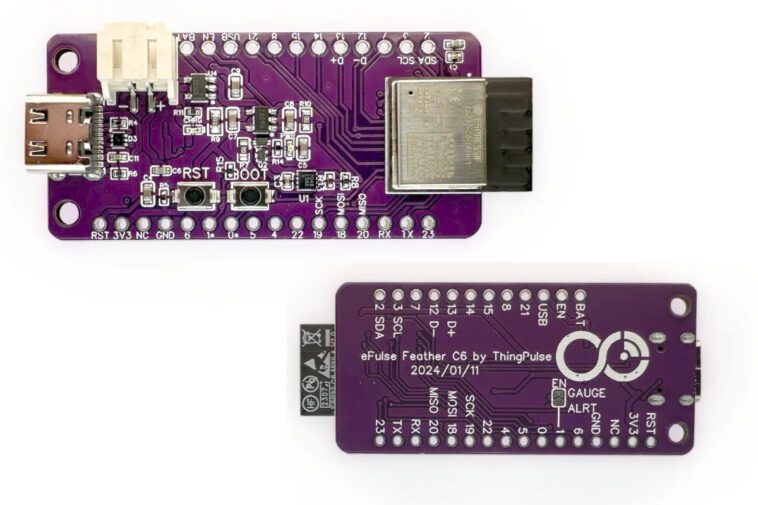

ThingPulse ePulse Feather C6 est une nouvelle carte de développement ESP32-C6 avec connectivité WiFi 6, BLE5, Zigbee, Thread et Matter qui suit le facteur de forme Adafruit Feather et prend en charge le chargement de la batterie LiPo via un circuit intégré de chargeur et une jauge de carburant.

Tout comme son prédécesseur appelé ePulse Feather, l’ePulse Feather C6 est optimisé pour une faible consommation d’énergie mais remplace un module ESP32-WROVER-E-N8R8 mais un ESP32-C6-MINI-1 avec une radio 802.15.4 pour Zigbee, Thread et Matter, ainsi que la connectivité WiFi 6 2,4 GHz et Bluetooth 5.3 LE.

Spécifications de l’ePulse Feather C6 :

• Module sans fil – ESP32-C6-MINI-1
  • SoC – Microprocesseur RISC-V 32 bits ESP32-C6H4 jusqu’à 160 MHz avec 320 Ko de ROM, 512 Ko de SRAM HP, 16 Ko de SRAM LP, 4 Mo de flash
  • Sans fil – WiFi 6 2,4 GHz avec prise en charge Target Wake Time (TWT), Bluetooth 5.3 LE et Mesh, radio 802.15.4 avec Zigbee, Thread et Matter
  • Antenne PCB
• USB – 1x port USB Type-C pour l’alimentation/chargement et la programmation
• Extension – connecteurs 12 broches + 16 broches avec jusqu’à 17 GPIO, 2 broches USB, 1 broche de jauge de carburant
• Gestion de l’alimentation
  • Tension d’alimentation
    • 5V via port USB-C
    • 3,3 à 6 V via la broche Vin
  • XC6220B33 LDO
  • Prise en charge de la batterie LiPo via un connecteur JST à 2 broches
  • IC de charge TP4065 et jauge de carburant MAX17048
• Consommation d’énergie – Sommeil profond : environ 18 uA au-dessus de 3,3 V ou environ 33 uA en dessous de 3,3 V
• Dimensions – PCB : 50,8 x 24,4 mm ; avec ESP32-C6-MINI-1 et port USB-C : 57,4 x 24,4 mm (compatible Adafruit Feather et breadboard)
• Poids – Environ 12 grammes
• Certifications – FCC et CE

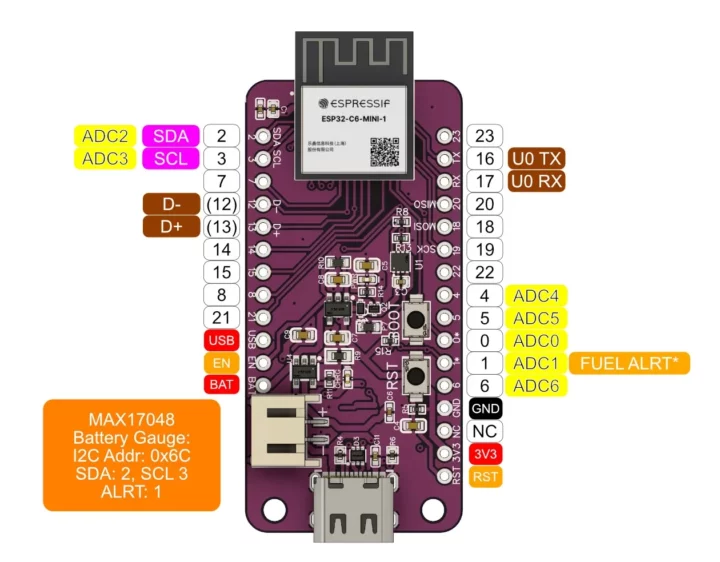

Un autre changement par rapport à la précédente carte ePulse Feather est qu’elle n’inclut pas de puce UART externe pour la programmation. car ESP32-C6 gère cela directement via les lignes de données USB-C connectées aux broches 12 et 13. ThingPulse ne fournit aucun logiciel car la carte peut être programmée comme un module de développement ESP32 C6 standard avec l’ESP-IDF ou l’IDE Arduino et la plupart de ses caractéristiques différenciantes sont liées au matériel. Vous trouverez les schémas PDF, le fichier STEP et le diagramme de brochage sur GitHub.

ThingPulse vend la carte ePulse Feather C6 au prix de 14,95 $ sur sa boutique en ligne, mais ils nous ont également dit que les lecteurs de Raspberryme Software peuvent bénéficier d’une réduction de 15 % avec le code promo cnx-feather-c6, ce qui ramène le prix à 12,70 $ avant l’expédition.
