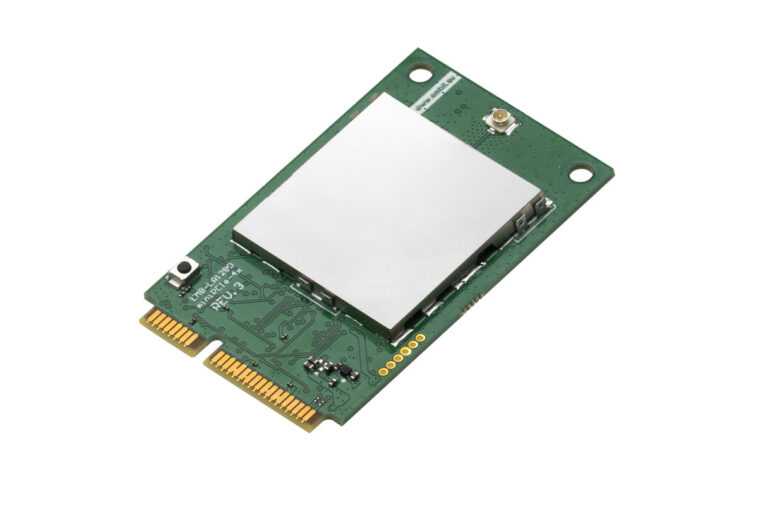

Embit EMB-LR1280-mPCIe-4x est un module mPCIe (mini PCIe) basé sur quatre émetteurs-récepteurs Semtech SX1280 2,4 GHz LoRa et conçu pour les passerelles OEM qui peuvent fonctionner dans le monde entier grâce à l’utilisation de la bande ISM 2,4 GHz et prend en charge la télémétrie.
Nous avons d’abord couvert le LoRa 2,4 GHz et l’émetteur-récepteur SX1280 il y a deux ans en tant que solution pour concevoir des produits indépendants de la région spécialement adaptés aux applications logistiques maritimes et intercontinentales. Nous ne l’avons pas vu beaucoup utilisé bien que nous ayons couvert une carte ESP32 avec SX1280 l’année dernière, et il s’avère que la société italienne Embit a également fabriqué un module mPCIe basé sur le chipset SX1280.
Spécifications Embit EMB-LR1280-mPCIe-4x :
- Connectivité LoRa
- Chipsets – 4x émetteur-récepteur Semtech SX1280 avec 3x canaux LoRa Rx + 1x LoRa Tx
- Modulation – Spectre étalé LoRa
- Fréquence – Bande ISM 2,4 GHz
- Gamme de fréquences – 2400 à 2500 MHz
- Puissance de sortie RF – Jusqu’à +12 dBm
- Sensibilité -129 dBm @ SF12 BW 812,5 kHz
- Antenne externe – Connecteur U.FL
- Interface hôte – Connecteur mPCIe standard
- Tension d’alimentation – + 3,3 V
- Consommation de courant – Tx : Max. 84 mA à +12 dBm ; Réception : 30 mA
- Plage de température – -40°C à +85°C
- Dimensions – 50,95 x 30 mm
EMB-LR1280-mPCIe-4x agit comme une passerelle dans un réseau à topologie en étoile et peut être utilisé pour la logistique et la chaîne d’approvisionnement, la surveillance et le contrôle industriels, l’automatisation d’usine, la domotique et la domotique, les systèmes d’alarme et de sécurité sans fil, etc.
La page du produit n’inclut aucune information sur le support logiciel, mais j’ai découvert que le référentiel de la station au sol TinyGS 2,4 GHz LoRa sur GitHub répertorie la passerelle Emlit EMB-Fem2GW-O-2G4 basée sur EMB-LR1280-mPCIe-4x comme l’un des passerelles prêtes à l’emploi pour LoRa 2,4 GHz.
Ce projet utilise une carte de station au sol basée sur ESP32 qui recevra les messages des satellites sur la bande 2,4 GHz. Les spécifications de la passerelle Embit répertorient un processeur Cortex-A53 quadricœur Broadcom BCM2837B0, 1 Go LPDDR2 et 8 Go de flash eMMC, il semble donc qu’il soit basé sur un module Raspberry Pi CM3 ou une carte Raspberry Pi 3 personnalisée.
Je n’ai trouvé aucune information sur les prix du module EMB-LR1280-mPCIe-4x mPCIe et de la passerelle LoRa 2,4 GHz. Ils sont peut-être disponibles depuis un certain temps, car je viens de tomber sur les produits ce matin en cherchant une carte mPCIe SX1280.
