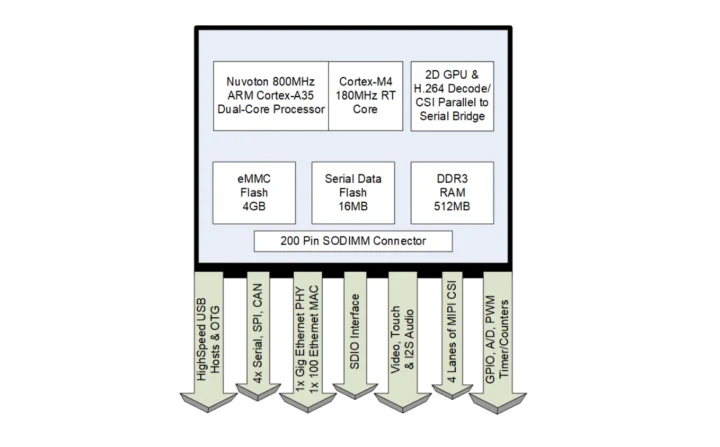

EMAC SOM-35D1F est un SOM de qualité industrielle construit autour du SoC du Cortex-A35 / M4 à double cœur Nuvoton Numicro MA35D1 avec un connecteur de bord So-DIMM de 200 broches. Le module est livré avec 512 Mo de RAM DDR3L et jusqu’à 16 Go EMMC Flash, et cible des applications telles que les passerelles Edge, les systèmes HMI, l’automatisation industrielle et les systèmes d’énergie intelligente.
Le SOM-35D1F comprend également un double Gigabit Ethernet, des interfaces série 4x (RS485 / RS232), 2x CAN-FD, plusieurs interfaces USB 2.0, Audio I2S, SPI, I2C et 14x GPIO. Il prend également en charge l’entrée de la caméra CSI, un contrôleur LCD 24 bits avec un toucher résistif et des ADC 12 bits pour la détection analogique. De plus, il est livré avec des fonctionnalités de sécurité comme TrustZone, Secure Boot et TSI (Trusted System Identity).
EMAC SOM-35D1F Spécifications:
- Soc – Nuvoton Numicro MA35D1
- Processeur
- 2x Cortex-A35 Cortex-A35 jusqu’à 800 MHz
- ARM CORTEX-M4 CORE DE CORTURS jusqu’à 180 MHz
- GPU – Moteur graphique 2D (GFX)
- VPU – H.264 DÉCODER VIDÉO jusqu’à 1920 × 1080 @ 45 Hz; Décodeur d’image JPEG
- Processeur
- Mémoire système – 512 Mo DDR3
- Stockage
- Jusqu’à 16 Go EMMC Flash
- Jusqu’à 32 Mo de données série Flash
- Interface de carte SD / MMC via SDIO
- Interface de la carte porteuse – connecteur de bord de bord sodimm de 0,6 mm à 200 mm compatible avec la norme mécanique DDR1
- Afficher
- Contrôleur LCD 24 bits avec accélération 2D / 3D
- Contrôleur tactile résistif (4 fils)
- Caméra – jusqu’à 4x MIPI CSI
- Audio – Port audio 1x I2S
- Réseautage
- 1x Gigabit Ethernet (10/100/1000 Base-T avec Phy)
- 1x 10/100 Ethernet Mac (PHY sur la planche de transporteur)
- USB – 1x hôte USB 2.0; Port 1x USB 2.0 OTG / HOST / Device
- Série – jusqu’à 4x uart, 2x can fd ports
- Analogique – 4x canaux ADC 12 bits
- Autres interfaces – 2x I2C, 2x SPI, 14X GPIOS, 2X SDIO, minuterie / compteurs et PWM
- Afficher
- Sécurité – ARM TrustZone, démarrage sécurisé, détection de sabotage, moteurs cryptographiques, TRNG, Key Store, OTP
- Alimentation – 3,3 V
- Dimensions – 67 x 60 mm
- Plage de températures – -40 ° C à + 85 ° C
Le SOM-35D1F exécute Linux Emac OE (OpenEmbedded), une distribution légère avec BSP, un chargeur de démarrage U-Boot et des pilotes pour tous les périphériques embarqués. Il prend en charge QT pour l’interface graphique, toutes les interfaces Linux standard pour les I / OS, et dispose également d’un contrôle en temps réel via le noyau Cortex-M4.
Le SOM-35D1F est disponible en quatre variantes qui diffèrent principalement dans les interfaces USB, la capacité de stockage EMMC et la plage de température de fonctionnement. Les modèles 122 et 212 comportent 3x interfaces USB 2.0 et 4 Go EMMC Flash, tandis que le 212 est conçu pour fonctionner à des températures aussi basses que -40 ° C. Variant 202 n’a que 2x interfaces USB, tandis que 232 dispose de 3x USB et un flash EMMC de 16 Go de capacité supérieure. Tous partagent le même CPU, 512 Mo de RAM et le connecteur de bord sodimm à 200 broches

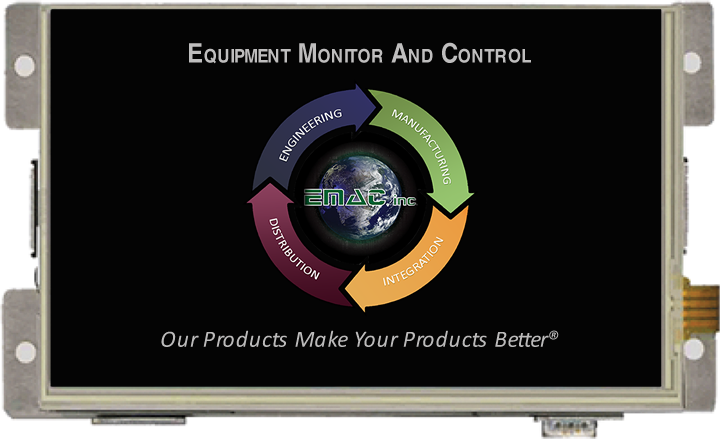

Dans la fiche technique du SOM-35D1F, la société mentionne que le SOM prend en charge la carte de transporteur SOM-255G2, qui est disponible en trois variantes. SOM-255G2-000 est un transporteur standard avec double Ethernet, audio, Wi-Fi / Bluetooth et un LCD 7 ″. Le SOM-255G2-001 est livré avec une connectivité similaire mais est mis à niveau vers un écran LCD de 10 ″. Le SOM-255G2-007 est livré avec des interfaces Dual Ethernet et Audio mais supprime Wi-Fi / Bluetooth et le LCD.

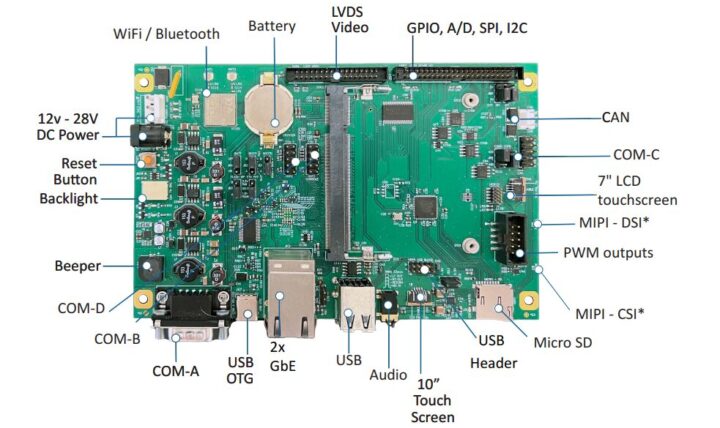

La carte de transporteur donne accès au double Gigabit Ethernet, au CSI à 4 voies pour les caméras, au MIPI-DSI pour les LCD et à une entrée tactile résistive. Il prend également en charge le Wi-Fi (802.11 A / B / G / N), les ports série Bluetooth 5.1, 4x, l’hôte USB 2.0 et OTG, CAN-FD, I2S Audio, SPI, I2C, 16 GPIOS et 12 bits ADC. Il y a également une prise en charge des écrans d’écran tactile en option de 7 ”ou 10”, ce qui le rend idéal pour les applications HMI et Panal PC.
Le Numicro MA35D1 a été publié en décembre 2022. Depuis lors, nous avons vu plusieurs produits construits autour de lui, y compris le Forlinx Fet-Ma35-S2 SOM et SBC, les passerelles Myir MyC-LMA35 avec le MyD-LMA35 Development Board, ainsi que les passerelles IoT comme le Numaker-HMI-Ma-Ma35d1-S1 et le Numaker-MAMA35D1-A1. L’EMAC SOM-35D1F est le premier module MA35D1 sur le mode que nous avons vu avec un connecteur de bord So-DIMM, et d’autres modèles disposent d’une conception à souder avec des pads LGA.
L’entreprise n’a pas encore fourni d’informations sur les prix pour le SOM, vous devez donc vous en renseigner à partir de sa page de produits, où vous trouverez également la fiche technique et le manuel d’utilisation, ainsi que des informations sur les cartes des opérateurs.
