Elfin EW11/EW11A est une petite unité Wi-Fi vers RS485 avec prise en charge Modbus TCP/IP qui fonctionne soit dans la plage d’entrée 5 à 18 V CC (EW11) soit dans la plage d’entrée 5 à 36 V CC (EW11A).

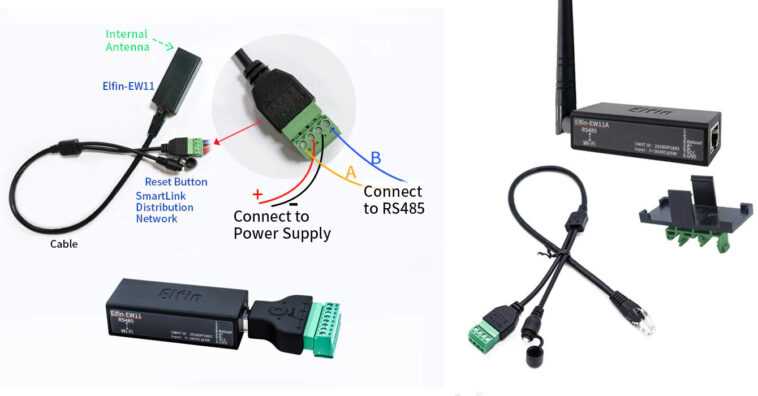

L’adaptateur WiFi vers RS485 est proposé avec une antenne WiFi interne ou externe, l’interface RS485 est exposée via un port RJ45 et un câble RJ45 vers bornier est généralement inclus, ainsi qu’un montage sur rail DIN.
Spécifications Elfin EW11/EW11A :
- MCU (je ne sais pas lequel est utilisé, et les spécifications dépendent de l’endroit où vous regardez..)
- Microcontrôleur Arm Cortex-M3 sans nom à 96 MHz avec mémoire flash de 2 Mo, SRAM de 128 Ko (sur la page du produit) OU
- Microcontrôleur sans nom @ jusqu’à 160 MHz avec 2 Mo de mémoire flash, 352 Ko de SRAM (sur Aliexpress)
- La mise en réseau
- Sans fil – WiFi 4 2,4 GHz avec sécurité jusqu’à WPA2PSK, modes station, point d’accès ou station+point d’accès ; antenne Wi-Fi interne ou externe selon le modèle.
- Filaire – RS485 avec débit en bauds entre 300 bps et 230 400 bps
- Protocoles – TCP, UDP, DHCP, DNS, HTTP Serveur/Client, ARP, BOOTP, AutoIP, ICMP, Web socket, Telnet, UPnP, NTP, Modbus TCP
- Sécurité – TLS v1.2, AES 128 bits
- Source de courant
- EW11 – 5 à 18 V CC
- EW11A – 5 à 36 V CC
- Consommation électrique – Environ 700 mW
- Dimensions – 61 x 26 x 17,8 mm
- Poids – 20 grammes
- Plage de température – -40 à 85°C (Aliexpress) ou -25 à 75°C (page produit)
Comme vous pouvez le voir sur le tableau ci-dessus, il existe également un modèle WiFi vers RS232 appelé EW10/EW10A avec les mêmes spécifications, à l’exception de la prise en charge de RS232 au lieu de RS485. La configuration peut être effectuée via SmartLink V8 Smart Config pour Android ou iOS, l’interface Web de l’appareil ou le programme IOTService pour Windows 64 bits ou 32 bits.
Les dispositifs Elfin-EW1X peuvent être utilisés pour la surveillance à distance des équipements, le suivi des actifs et la télémétrie, les capteurs et commandes industriels, les dispositifs médicaux, les distributeurs automatiques de billets, les unités de gestion d’alimentation universelle (UPS), les équipements de télécommunications, les instruments portables et d’autres applications requises en série pour TCP/IP
Hi-Flying Technology propose également d’autres appareils série de marque Elfin avec GPRS, 4G, NB-IoT, etc. Vous trouverez plus de détails sur le site Web de l’entreprise, y compris les manuels d’utilisation. Le EW11A était vendu sur Amazon, mais il est actuellement en rupture de stock. Cependant, je pourrais aussi le trouver sur Aliexpress pour 11,73 $ à 15,75 $ avec le prix selon le modèle sélectionné et si vous achetez un kit. Notez que le EW11A doit être le modèle avec une antenne interne et que le EW11A-0 comprend une antenne externe.
Merci à Craig pour le conseil.
