ElectronicsV2 – Une carte de développement NXP S32K144 pour les projets automobiles DIY

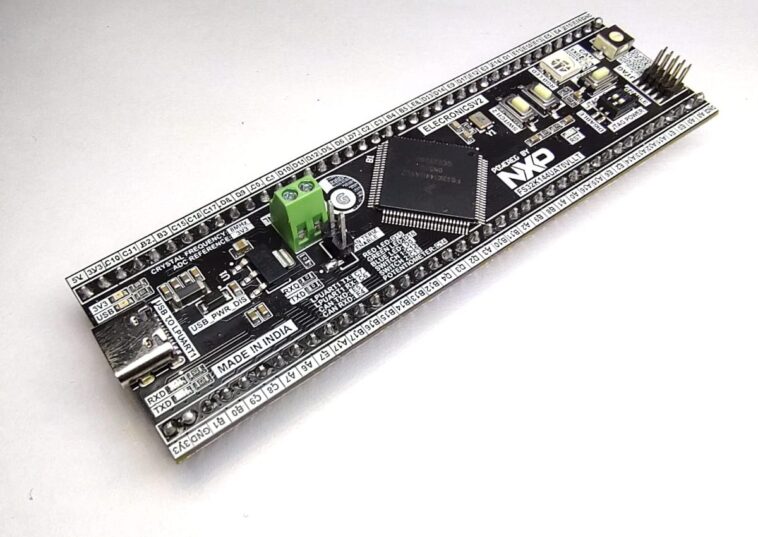

ElectronicsV2 est une petite carte de développement basée sur le microcontrôleur NXP S32K144 Arm Cortex-M4F conçue pour les passionnés d’automobile et les amateurs de technologie qui pourraient être intéressés par des projets de bricolage tels qu’un antidémarrage électrique, un enregistreur de données basé sur CAN ou par des expériences de véhicule à véhicule. communication véhicule (V2V)

Gettobyte vise à faire de l’ElectronicsV2 « l’Arduino du monde automobile » avec un prix abordable, de nombreuses E/S, un bornier à 2 pôles connecté à un émetteur-récepteur CAN, des LED et des boutons, ainsi qu’une documentation et des didacticiels faciles à suivre.

Spécifications d’ElectroncisV2 :

• MCU – Microcontrôleur Arm Cortex-M4F 32 bits NXP 32K144 jusqu’à 112 MHz avec 512 Ko de flash, 64 Ko de SRAM, 3 interfaces FlexCAN dans un boîtier LFQP100
• Bus CAN – Bornier à 2 pôles connecté à l’émetteur-récepteur CAN TJA105
• USB – 1x port USB-C pour l’alimentation et la console série

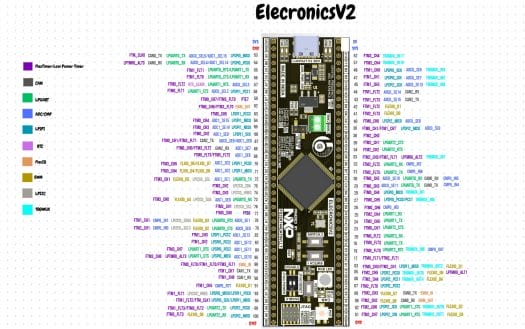

• Extension – 2 connecteurs GPIO 40 broches avec bus CAN, LPUART, ADC, LPSPI, FlexIO, EWM, LPI2C, TRGMUX
• Débogage
  • UART intégré pour le débogage via un câble USB Type-C
  • Connecteur JTAG-SWD 10 broches pour débogueur JLink/SWD (JLink V9)
• Divers
  • LED RVB intégrée
  • Broches indicatrices LED TX-RX pour la communication UART et CAN intégrée
  • LED d’alimentation
  • Deux boutons-poussoirs
  • Potentiomètre variable connecté à l’ADC
  • Oscillateur à cristal intégré de 8 MHz
  • Réinitialiser le commutateur DIP de configuration (JTAG/Externe/USER)
• Source de courant
  • Entrée – 5 V via port USB-C ou JTAG
  • Sortie – Sortie 3,3 V et 5 V CC sur les embases GPIO
• Dimensions – à déterminer

Gettobyte explique que la carte ElectronicsV2 est programmable en C à l’aide du studio de conception S32 de NXP Semiconductor basé sur l’IDE Eclipse, et met en évidence la prise en charge de la norme Autosaur (AUTomotive Open System ARchitecture) via le SDK Autosar MCAL de NXP.

L’entreprise/développeur fournit un guide de démarrage et un manuel d’utilisation sur la page du produit, et a également mis en ligne des didacticiels vidéo sur YouTube.

La carte ElectronicsV2 ressemble à une version économique du kit de développement officiel S32K144EVB (105 $). Elle est vendue 50 $ sur la boutique Electronics Infra et expédiée depuis l’Inde puisque c’est là que la carte a été conçue et est fabriquée. Pour référence, le S32K144 a été introduit en 2017, et bien qu’il s’agisse d’un moyen peu coûteux de démarrer, certains projets peuvent bénéficier du nouveau et plus puissant microcontrôleur automobile à usage général NXP S32K344 Arm Cortex-M7 doté de plus d’interfaces CAN FD (6x). et une interface Ethernet à paire unique 100BaseT1.
