L’automatisation industrielle s’enrichit d’une solution PLC accessible basée sur l’écosystème Raspberry Pi. Comme le rapporte cnx-software, l’OpenEmbed Edgelogix-1145 transforme le module Raspberry Pi CM5 en contrôleur logique programmable industriel avec dual Gigabit Ethernet et terminal 34 broches intégrant RS232, RS485, E/S 24V et entrées analogiques 0-10V. Ce système montable sur rail DIN propose connectivité WiFi 5, Bluetooth 5.0, 4G LTE optionnel et bus local avec GPIO plus SPE (Single Pair Ethernet), ciblant passerelles IoT, contrôleurs edge computing et PLC définis par logiciel.
BCM2712 Cortex-A76 à 2,4 GHz et architecture modulaire CM5 : PLC industriel moderne

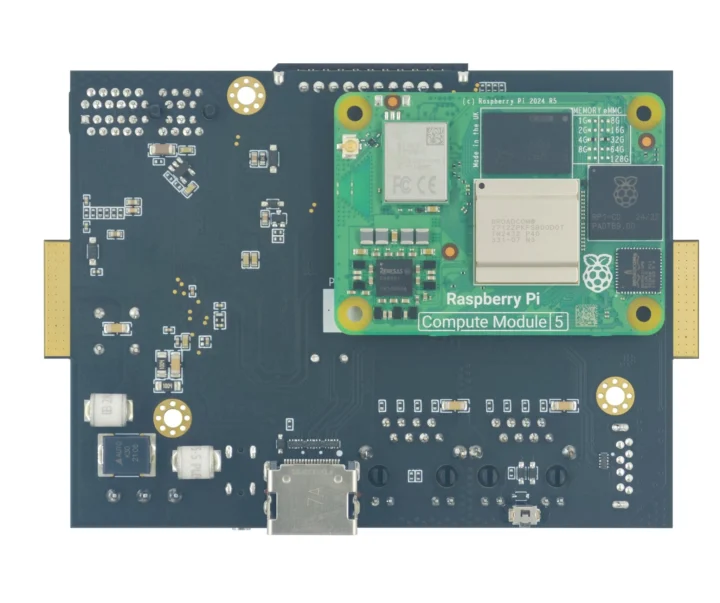

Le cœur de l’Edgelogix-1145 repose sur le module Raspberry Pi CM5 embarquant le SOC Broadcom BCM2712 avec processeur quad-core Cortex-A76 cadencé à 2,4 GHz et GPU VideoCore VII. Cette plateforme supporte configurations mémoire de 1 Go à 8 Go de RAM avec stockage eMMC Flash de 0 Go (CM5 Lite) jusqu’à 32 Go selon les besoins applicatifs.

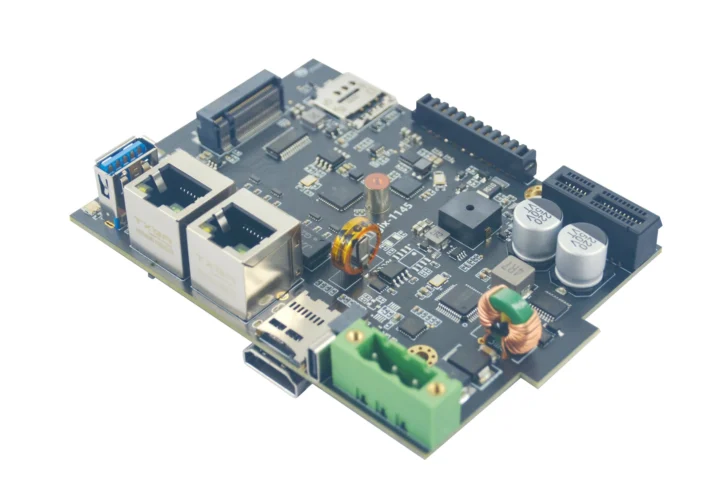

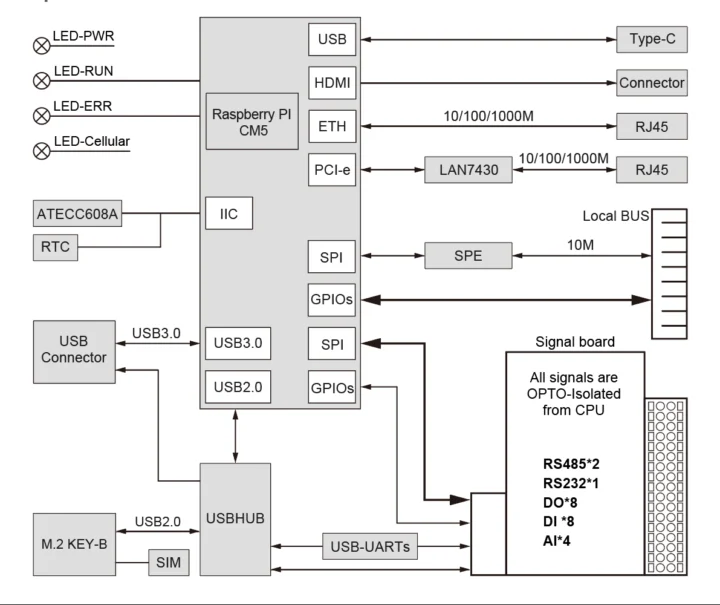

L’architecture réseau dual combine le port Gigabit Ethernet natif du CM5 avec un second port via bridge Microchip LAN7430 PCIe 3.1 vers Gigabit Ethernet. Cette redondance réseau s’avère critique pour applications industrielles nécessitant continuité de service. Le bus local 10 broches ajoute du Single Pair Ethernet 10 Mbps plus GPIO pour expansion modulaire.
La connectivité sans fil optionnelle intègre WiFi 5 et Bluetooth 5.0 directement via module CM5, complétée par option 4G LTE avec dual SIM card et deux connecteurs d’antenne SMA. Cette approche multicellulaire garantit connectivité permanente dans environnements industriels isolés. L’emplacement microSD facilite déploiement systèmes pour modules CM5 Lite sans stockage eMMC intégré.
L’interface vidéo HDMI jusqu’à 4K à 60 fps permet affichage HMI local pour configuration et supervision. Les ports USB comprennent un USB 3.0 et un USB Type-C pour périphériques et maintenance système. L’élément sécurisé ATECC608A renforce la sécurité cryptographique pour applications critiques.

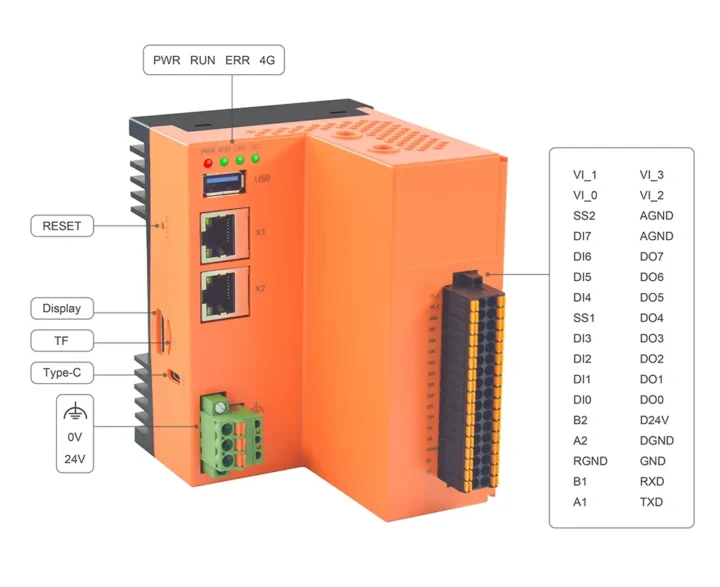

Terminal 34 broches avec RS485, E/S 24V et CodeSys : interfaces industrielles complètes

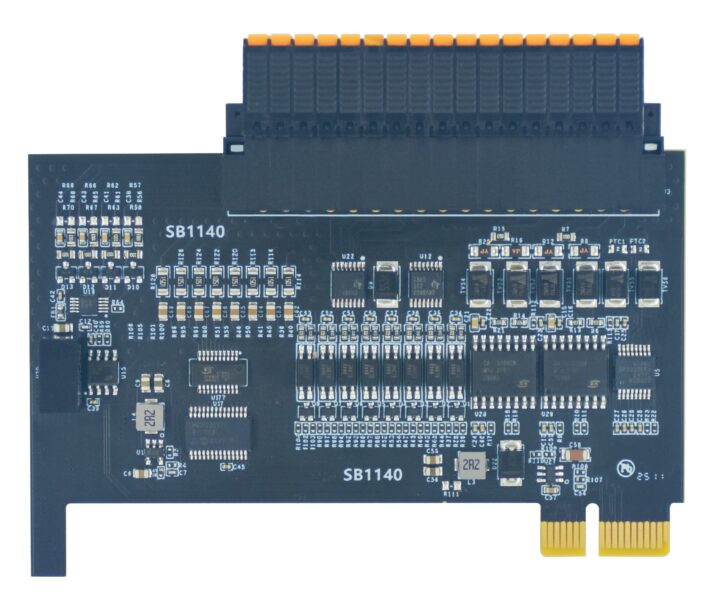

L’interface industrielle de l’Edgelogix-1145 s’articule autour d’un terminal 34 broches intégrant communications série et E/S process. Les interfaces RS485 isolées dual et RS232 simple facilitent communication avec équipements legacy via protocoles Modbus, Profibus ou propriétaires. Cette approche multi-protocole simplifie l’intégration dans installations existantes.
Les entrées/sorties numériques comprennent 8 sorties isolées niveau logique 24V et 8 entrées isolées 24V pour interfaçage direct avec actionneurs et capteurs industriels. Les 4 entrées analogiques 16 bits plage 0-10V permettent acquisition de signaux process continus sans conditionnement externe. Cette densité d’E/S couvre la majorité des besoins PLC compacts.
Le support logiciel mentionne compatibilité avec CodeSys et programmes SCADA tiers, standards de l’automatisation industrielle. OpenEmbed évoque le contrôle machine avec blocs fonction mouvement PLCopen et modules standard, positionnant le système pour applications robotiques et convoyage. Cette approche logicielle ouverte contraste avec les PLC propriétaires traditionnels.

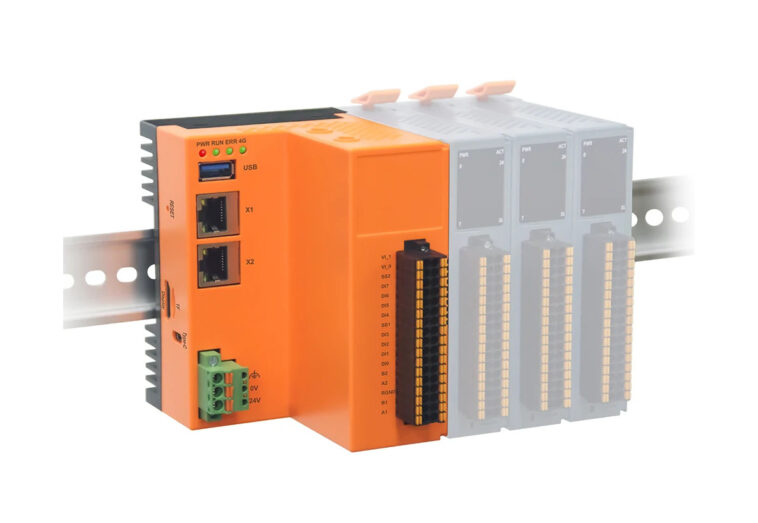

La plage thermique -20°C à +60°C couvre environnements industriels standard sans climatisation dédiée. L’alimentation 24V via bornier 3 broches respecte les standards automation. Le montage rail DIN facilite installation dans armoires électriques existantes. Les LED d’état (Power, Run, Error, 4G) plus bouton reset complètent l’interface opérateur.
249 $ à 299 $ selon configuration CM5 : positionnement accessible contre PLC traditionnels
La stratégie commerciale d’OpenEmbed propose trois configurations principales selon besoins performance et budget. Le modèle d’entrée Edgelogix1145-A-1G8G intègre Raspberry Pi CM5 avec 1 Go RAM et 8 Go eMMC Flash sans module sans fil, tarif non communiqué mais probablement sous 249 $.
La configuration intermédiaire Edgelogix1145-A-2G16G atteint 249 $ avec 2 Go RAM, 16 Go eMMC Flash et module sans fil. Le modèle haut de gamme Edgelogix1145-A-4G32G-WiFi culmine à 299 $ pour 4 Go RAM, 32 Go eMMC Flash, WiFi 5 et Bluetooth 5.0, prix valable commandes 100 unités minimum.
Cette tarification agressive positionne l’Edgelogix-1145 face aux PLC traditionnels souvent 2 à 5 fois plus chers pour fonctionnalités équivalentes. L’écosystème Raspberry Pi facilite développement avec outils standard Linux versus environnements propriétaires. Les prix échantillon majorés de 20% restent accessibles pour évaluation, tandis que volumes importants bénéficient de remises additionnelles.
La distribution s’effectue principalement via Alibaba pour échantillons professionnels, complétée par présence AliExpress avec markup vendeurs tiers. Cette approche B2B privilégie intégrateurs et OEM versus marché grand public. Les applications cibles couvrent passerelles IoT, routeurs 4G/LTE, contrôleurs edge computing, PLC définis par logiciel, systèmes contrôle industriel et automatisation bâtiment.
-
