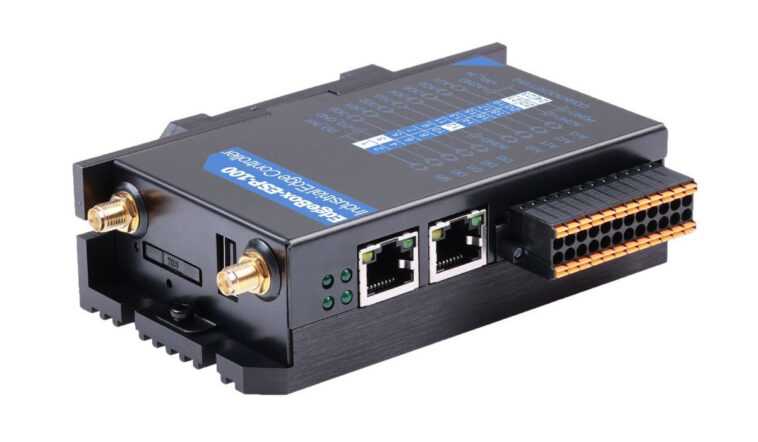

EdgeBox-ESP-100 – Un contrôleur industriel ESP32-S3 avec RS485, bus CAN, DIO, 4G LTE, etc.

Nous avons déjà couvert le contrôleur industriel EdgeBox-RPi4 alimenté par un Raspberry Pi Compute Module 4 et de nombreuses E/S telles que RS485, RS232, des entrées et sorties numériques et des options de connectivité telles que Gigabit Ethernet, WiFi 5, Bluetooth 5, et 4G LTE.

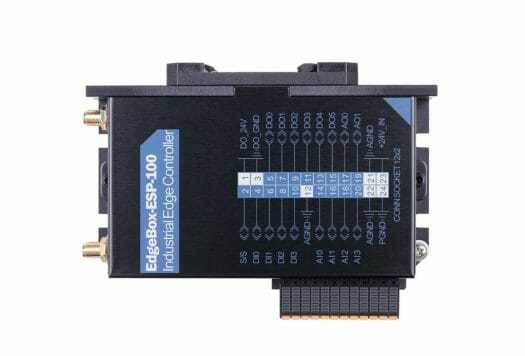

Mais si vous n’avez pas vraiment besoin de la puissance d’un contrôleur Linux, le EdgeBox-ESP-100 Un contrôleur de périphérie industriel basé sur un microcontrôleur WiFi et Bluetooth double cœur ESP32-S3 et offrant un ensemble similaire de fonctionnalités, bien qu’avec des rebondissements, peut être une option intéressante.

Spécifications EdgeBox-ESP-100 :

• Microcontrôleur – Espressif Systems ESP32-S3 microcontrôleur double cœur Tensilica LX7 à 240 MHz avec instructions vectorielles AI, 512 Ko de RAM
• Mémoire – PSRAM 8 Mo
• Stockage – Flash de 16 Mo
• Connectivité réseau
  • Port Ethernet RJ45 10/100M
  • WiFi 4 2,4 GHz et Bluetooth 5.0 LE via ESP32-S3
  • Cellulaire 4G LTE via le module SIMCom A7670G LTE Cat 1
  • Prise en charge optionnelle de LoRa (remplace le module A7670G)
• Série et E/S via borniers
  • 1x interface isolée RS485
  • 1x bus CAN (isolé)
  • 4 entrées numériques isolées ; Tension d’entrée CC : 24 V
  • 6x sorties numériques isolées ; 24V recommandé
  • 4 entrées analogiques isolées ; entrée : 0 ~ 20 mA par défaut, 0-10 V en option
  • 2x sorties analogiques isolées ; sortie : 0 ~ 5 V
• USB – 1x port USB 2.0 Type-A
• Divers – RTC, élément sécurisé ATECC608A
• Alimentation – 10,8 ~ 36 V
• Dimensions – à déterminer
• Plage de température – -20 à +60°C
• Certifications – RoHS, CE, FCC, UKCA

L’EdgeBox-ESP-100 peut être programmé avec le framework ESP-IDF, mais Seeed Studio travaille également sur la prise en charge des programmes conformes à la norme CEI 61131-3, à savoir Codesys attendu au deuxième trimestre 2023, et l’OpenPLC gratuit et open source. Suite API. La documentation se limite actuellement à une fiche produit et à un manuel d’utilisation décrivant le matériel, tous deux partagés via la page d’achat (voir ci-dessous).

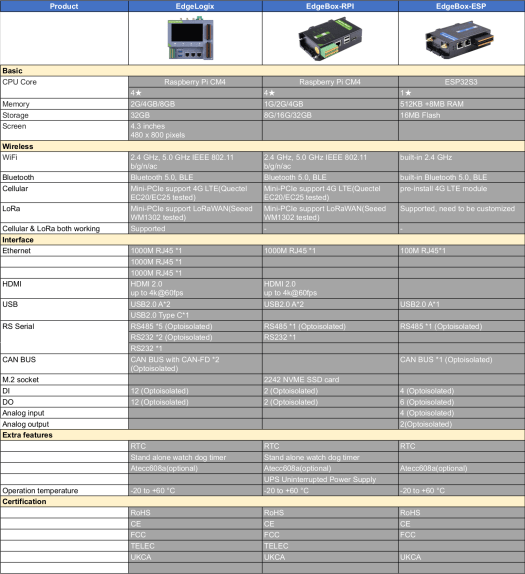

Les applications typiques incluent SCADA, les contrôleurs industriels, les boucles de contrôle PID, le contrôle de séquencement logique et les passerelles industrielles. Bien que l’EdgeBox-ESP100 ressemble à l’EdgeBox-RPi4, il existe des différences notables, comme illustré dans le tableau ci-dessous, qui comprend également l’EdgeLogix-RPI-1000 avec un écran tactile intégré et des E/S supplémentaires.

Le contrôleur de bord industriel EdgeBox-ESP-100 ESP32-S3 peut être acheté sur Seeed Studio pour 179 $ plus les frais d’expédition.
