EdgeBerry est une plate-forme open source qui comprend une carte de base, des cartouches matérielles et un logiciel pour créer des solutions Raspberry Pi IoT Edge conçues par le fabricant belge Sanne Santens.

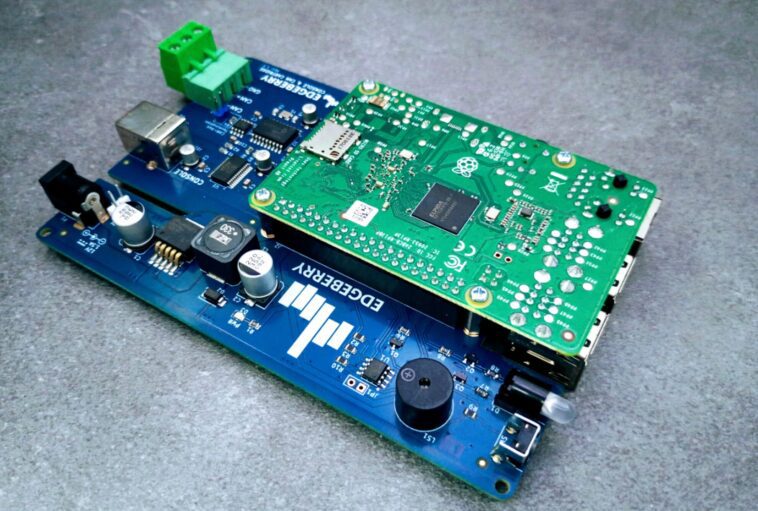

La carte de base Edgeberry est la carte de circuit imprimé principale qui connecte tous les autres composants au Raspberry Pi. Bien qu’il ne s’agisse pas d’un HAT (Hardware Attached on Top), il se branche sur l’en-tête GPIO du Pi et fournit certaines interfaces et fonctionnalités qui facilitent l’utilisation de votre Raspberry Pi en tant qu’appareil IoT Edge et son déploiement dans le monde réel. Les broches GPIO inutilisées sont exposées sur l’emplacement d’extension pour les cartouches matérielles Edgeberry.
Spécifications de la plaque de base Edgeberry :
- Connecteur GPIO 40 broches pour l’interfaçage avec le Raspberry Pi
- Emplacement d’extension pour la connexion des cartouches matérielles Edgeberry
- Divers – Buzzer, LED bicolore, Bouton
- Convertisseur abaisseur 3A
- Prise d’alimentation 12 V CC
L’un des avantages uniques de la plateforme Edgeberry est la possibilité d’ajouter des composants modulaires pour personnaliser votre système pour diverses applications IoT Edge. Les cartouches matérielles Edgeberry sont des composants matériels spécifiques à l’application qui étendent les fonctionnalités du Raspberry Pi. Pour alimenter les cartouches, le Raspberry Pi fournit une alimentation de 3,3 V et l’Edgeberry fournit directement une alimentation de 5 V.

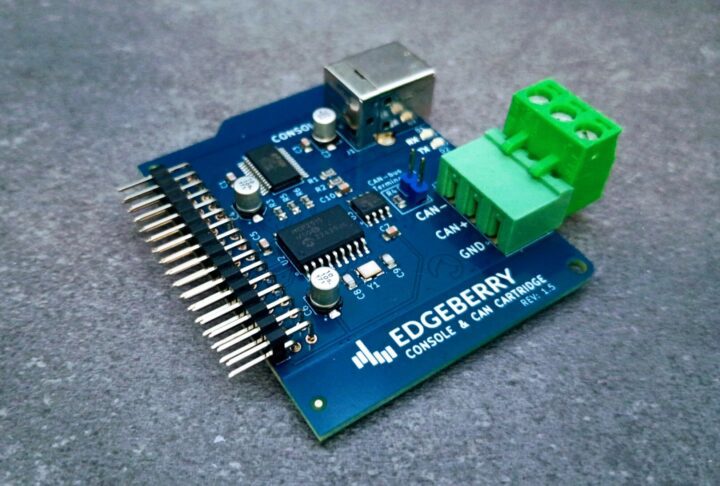

Il existe actuellement deux cartouches disponibles à l’achat, la cartouche Console & CAN et la cartouche Sense’n’Drive, et le modèle KiCad EDA est disponible publiquement pour les conceptions personnalisées. La cartouche Console & CAN ajoute un bus CAN et une interface USB tandis que la Sense’n’Drive ajoute 6 sorties numériques et un port de capteur I²C. Elles sont utiles pour une large gamme d’applications IoT industrielles et résidentielles.
Vous devez installer le logiciel Edgeberry Device Software pour exploiter pleinement le potentiel de la plateforme Edgeberry. Il se connecte au tableau de bord Edgeberry à l’aide d’un identifiant préprogrammé dans l’EEPROM de la carte de base. Il gère l’interface utilisateur Edgeberry et permet la gestion et le contrôle à distance des appareils. L’interface Web est actuellement inachevée, mais vous pouvez toujours accéder directement au tableau de bord. Le tableau de bord Edgeberry vous permet de configurer et de suivre les appareils connectés via une base de données centralisée, d’attribuer des autorisations aux utilisateurs et d’envoyer des e-mails d’activation de compte.
Le projet est entièrement open source, le matériel étant sous licence CERN OHL-W et le logiciel publié sous licence GNU GPLv3. Le matériel de la plateforme Edgeberry et les logiciels associés sont accessibles au public sur GitHub. Le projet est toujours en cours de développement et il n’existe pas beaucoup de documentation ou de tutoriels pour les débutants.
La carte de base Edgeberry coûte environ 47 $ sur Tindie. Si vous préférez ne pas imprimer votre propre boîtier, vous pouvez acheter un boîtier imprimé en 3D pour 21 $ de plus. Les cartouches matérielles disponibles incluent la cartouche Console & CAN (30 $) et la cartouche Sense’n’Drive (25 $). Les autres modules complémentaires et solutions Raspberry Pi IoT Edge incluent les modules Pi-oT et Pi-oT2, la carte de connectivité RP2040 et les boîtiers BG95-M3 Zero et CM4-IO-POE-4G de Waveshare.
