Edatec lance des affichages HMI industriels de 7 pouces, 10,1 pouces et 15,6 pouces alimentés par Raspberry PI CM5

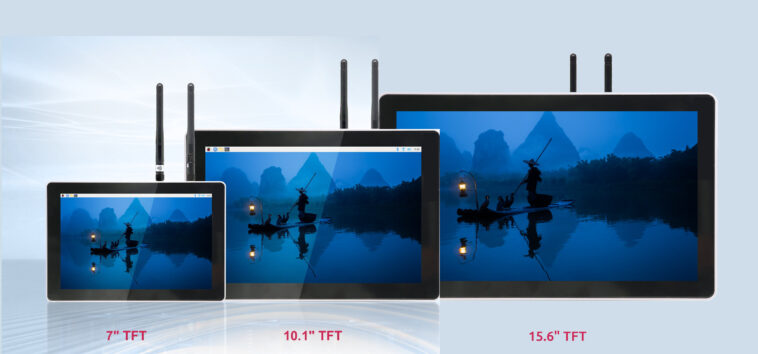

La série Edatec Ed-HMI3120 est une famille d’affichages de Raspberry PI CM5 Industrial Human-Machine (HMI) disponibles en 7 pouces (ED-HMI3120-070C), 10,1 pouces (ED-HMI3120-101C) et 15,6 pouces (ED-HMI3120-156C).

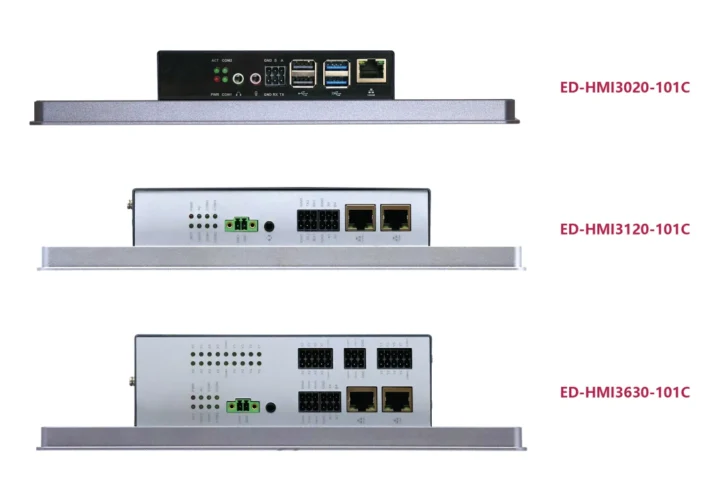

Comme les PCS à panneaux industriels Raspberry PI CM5 de 7 pouces / 10,1 pouces, les affichages Edatec HMI sont conçus pour l’automatisation d’usine, le contrôle des processus et les applications IoT. Tous les modèles offrent Gigabit Ethernet, 100 Mbps Ethernet, les ports RS485 / RS232 isolés et les options sans fil comme le WiFi et le 4G LTE.

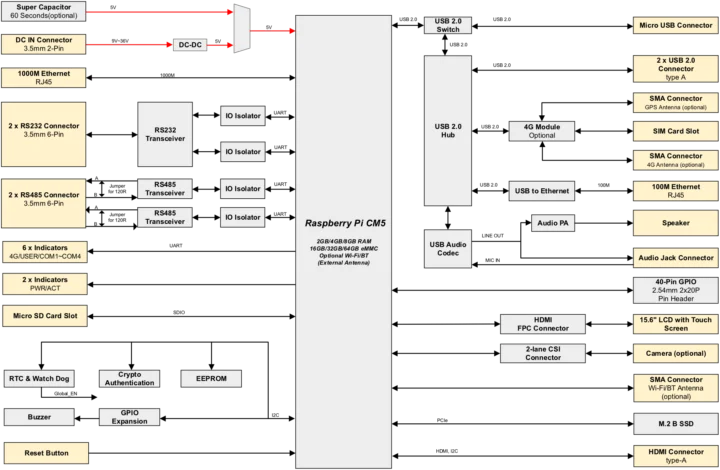

EDATEC ED-HMI3120 Spécifications

• SOM – Raspberry Pi CM5 avec Broadcom BCM2712 quad-core Cortex-A76 SoC, 2 Go, 4 Go ou 8 Go de RAM, et 16 Go, 32 Go ou 64 Go EMMC Flash
• Stockage
  • Emplacement pour carte microSD
  • M.2 socket b-ky pour 2230/2242 NVME SSD
  • 4KB EEPROM
• Afficher
  • HMI3120-070C – Affichage TFT de 7 pouces avec résolution 1024 × 600, couleurs de 16,7 m, luminance 400 CD / m², angles de visualisation de 80 ° / 80 ° H / V et toucher capacitif à 10 points
  • HMI3120-101C – Affichage TFT de 10,1 pouces avec résolution 1280 × 800, couleurs de 16,7 m, 250 cd / m² Luminance, 80 ° / 80 ° H / V Angles de visualisation et toucher capacitif à 10 points
  • HMI3120-156C – Affichage TFT 15,6 pouces avec résolution 1920 × 1080, couleurs 16,7 m, 450 cd / m² Luminance, 89 ° / 89 ° H / V Angles de visualisation et touche capacitive à 10 points
• Sortie vidéo – port HDMI 2.0 jusqu’à 4kp60
• Audio
  • Prise audio stéréo de 3,5 mm
  • Haut-parleur 4ω 3W intégré
  • Ronfleur
• Réseautage
  • Port Gigabit Ethernet RJ45
  • Port RJ45 Ethernet de 100 Mbps
  • Dual Band en option 802.11 A / B / G / N / AC Wi-Fi (2,4 GHz / 5 GHz) et Bluetooth 5.2 (sur CM5)
  • 4G LTE en option via la prise de mini-sock et Nano Sim à l’emplacement SIM; Testé avec des modules Quectel EC20 / EC25
• PORTS USB – 2x USB 2.0 Type-A
• En série
  • 2x rs485 isolé via des bornes phoenix de 3,5 mm à 6 broches avec protection ESD / surtension
  • 2x RS232 isolé via des bornes Phoenix de 3,5 mm à 6 broches avec protection ESD / surtension
• Mission
  • Bouton de réinitialisation
  • LED de puissance (rouge), 4G LED (vert), LED ACT (vert), LED utilisateur (vert), COM1 vers COM4 LED (4x vert)
  • RTC avec sauvegarde Supercap 1F (batterie CR1220 en option)
  • Puce cryptographique
  • Watchdog de matériel (support logiciel en développement)
• Alimentation – 9v-36V CC via un bornier, Max 35W
• Dimensions et poids (aluminium + enceinte en tôle)
  • HMI3120-070C – 188 x 123 x 43,5 mm | 1 kg
  • HMI3120-101C – 258 x 172 x 42 mm | 1,2 kg
  • HMI3120-156C – 388,3 x 238,3 x 45,5 mm | 2,4 kg
• Plage de températures – Fonctionnement: -20 ° C à 50 ° C; Storge: -20 ° C à 60 ° C ou -25 ° C à 60 ° C selon le modèle
• Humidité – 5% à 95% (non-condensation)
• Certifications – CE / FCC

La famille ED-HMI3120 exécute Raspberry Pi OS (Desktop / Lite) 32 bits ou 64 bits. Cependant, la société met également en évidence l’intégration d’exécution de CodeSys pour les applications PLC, comme elles l’ont fait pour le contrôleur industriel EDATEC ED-PLC2010 propulsé par un Raspberry Pi CM4.

La combinaison PLC + HMI convient particulièrement à l’automatisation des usines (systèmes de convoyeur), à la surveillance des processus (contrôle de la température) et aux passerelles IoT, par exemple, à l’exploitation de données à distance sur la connectivité cellulaire 4G LTE.

Les trois variantes sont répertoriées sur Digikey, mais en ce moment, seul l’ED-HMI3120-070C-10432-S est en stock, au prix de 353 $. Il s’agit de l’affichage HMI de 10,1 pouces avec un Raspberry Pi CM5 équipé de 4 Go de RAM, de 32 Go EMMC Flash et WiFi 5 et Bluetooth 5.2. Il est également livré avec un module de condensateur pour le RTC. Plus de détails peuvent être trouvés sur la page du produit.
