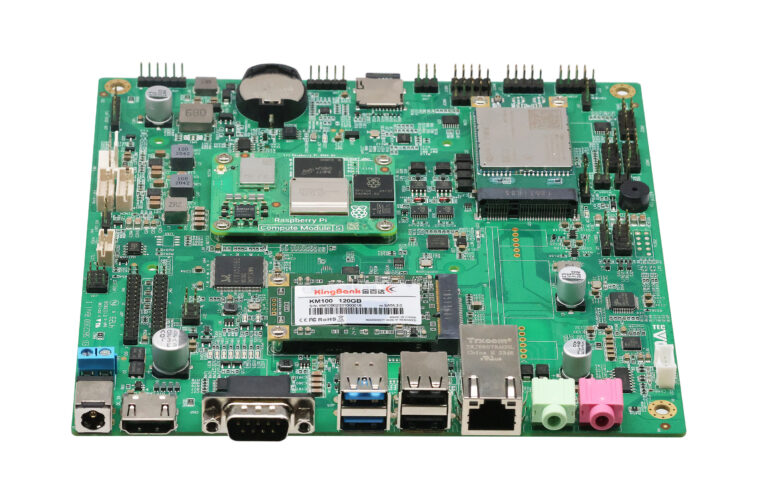

EDATEC ED-SBC3300 est une carte mère industrielle mini-ITX pour le Raspberry Pi CM5

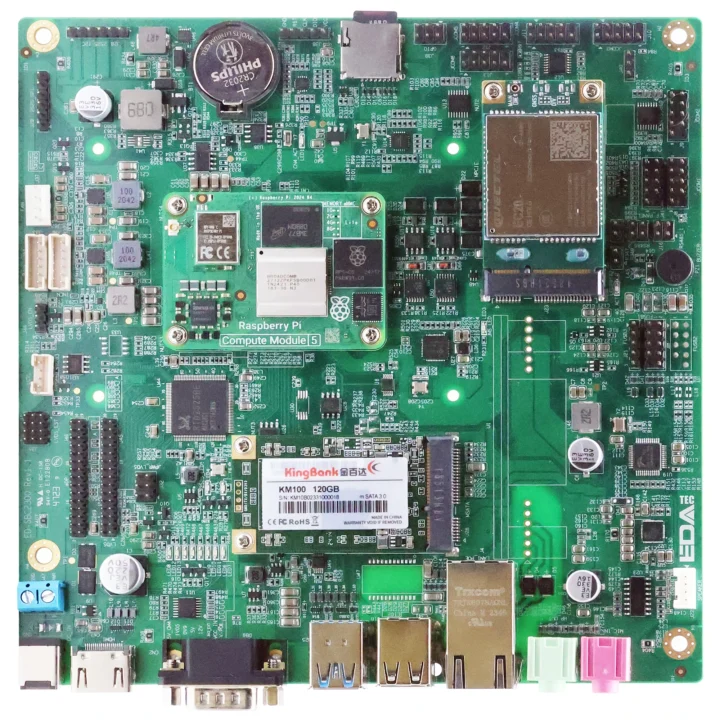

EDATEC ED-SBC3300 est une carte mère industrielle mini-ITX conçue pour le Raspberry Pi CM5 avec de nombreux ports et connecteurs, dont des interfaces d’affichage HDMI 2.1 et LVDS, sept interfaces USB 3.0/2.0, jusqu’à deux ports Ethernet Gigabit, un emplacement mini PCIe pour Connectivité cellulaire 4G LTE, interfaces RS232 et RS485, et bien plus encore.

Comme de nombreuses plates-formes matérielles Raspberry Pi CM5, la carte mère mini-ITX EDATEC ED-SBC3300 n’est pas tout à fait nouvelle puisqu’elle est fondamentalement la même que la carte mère Mini-ITX industrielle EDATEC ED-SBC2300 Raspberry Pi CM4, mais équipée d’un Raspberry Pi CM5. plutôt. Jetons toujours un œil aux spécifications pour voir si quelque chose a changé.

Spécifications EDATEC ED-SBC3300 :

• SKU – Série EDATEC ED-SBC3300 – ED-SBC3310, ED-SBC3311, ED-SBC3320 et ED-SBC3321
• SoM-Raspberry Pi CM5
  • SoC – Broadcom BCM2712
    • Processeur – Processeur Arm Cortex-A76 quadricœur 64 bits à 2,4 GHz
    • GPU – GPU VideoCore VII avec prise en charge des graphiques OpenGL ES 3.1, Vulkan 1.2
    • VPU – Décodeur HEVC 4Kp60
  • Mémoire système – 2 Go, 4 Go, 8 Go ou 16 Go SDRAM LPDDR4-4267 avec ECC
  • Stockage – Flash eMMC de 16 Go, 32 Go ou 64 Go
• Stockage
  • Prise SSD mSATA
  • Emplacement pour carte MicroSD (pour l’extension du stockage utilisateur)
  • EEPROM 4 Ko
• Sortie vidéo
  • Port HDMI 2.1 Type-A jusqu’à 4Kp60
  • LVDS (ED-SBC3320/3321 uniquement)
    • 2 connecteurs à 15 broches au pas de 2,54 mm
    • Prend en charge jusqu’à 1080p60
    • Sélection de tension LVDS : 3,3 V, 5 V, 12 V
    • Connecteur d’alimentation du rétroéclairage à 6 broches et contrôle du rétroéclairage à 6 broches
• Audio (les fonctionnalités audio sont disponibles uniquement sur ED-SBC3320/ED-SBC3321)
  • Prise audio 3,5 mm pour sortie audio stéréo
  • Prise audio 3,5 mm pour entrée microphone
  • Connecteur WTB à 4 broches au pas de 2,0 mm pour une sortie audio stéréo double canal permettant la connexion de haut-parleurs stéréo 4Ω 3W.
• Réseautage
  • Port Gigabit Ethernet RJ45 avec PoE en option
  • Port Gigabit Ethernet RJ45 supplémentaire en option (ED-SBC3311/3321 uniquement)
  • WiFi 5 et Bluetooth 5 en option via le module Raspberry Pi CM5
  • Connectivité 4G LTE en option via module mini PCIe (variantes EC20 et EC25 testées) et emplacement pour carte Nano SIM
• USB
  • 2 ports USB 3.0 Type-A (5 Gbit/s)
  • 2 ports USB 2.0 Type-A, uniquement sur ED-SBC3310/3320 uniquement
  • 3x connecteurs USB 2.0 sur la carte mère pour ED-SBC3310/3320
  • 5x connecteurs USB 2.0 sur la carte mère pour ED-SBC3311/3321
• En série
  • RS232 :
    • Connecteur DB9 mâle utilisant uniquement les broches Tx/Rx/GND
    • 6x ports supplémentaires disponibles via des connecteurs d’extension sur la carte mère
  • RS485 :
    • 2x ports disponibles via des connecteurs d’extension sur la carte mère
    • Comprend une option de résistance de cavalier 120R
• Extension – en-tête GPIO à 6 broches
• Divers
  • Connecteur du panneau avant à 10 broches pour le bouton d’alimentation, le bouton de réinitialisation, le disque dur et les voyants d’alimentation
  • Authentification cryptographique
  • RTC avec batterie de secours (pile CR2032 incluse par défaut en Chine)
  • Ronfleur
  • Démarrage automatique – connecteur à 3 broches pour activer/désactiver
• Pouvoir
  • Entrée 9 V ~ 36 V CC via prise CC (terminal Phoenix à 2 broches en option) avec protection contre l’inversion de polarité, protection contre les surtensions et protection contre les surintensités
  • Entrée 9 V ~ 36 V CC via un connecteur à 2 broches au pas de 5 mm ; Le Signal est défini comme VIN+/GND.
  • Consommation d’énergie maximale : 60 W (maximum)
  • Module PoE en option
• Dimensions – 170 x 170 mm (facteur de forme Mini-ITX)
• Poids – 100 grammes
• Plage de température
  • Fonctionnement : -25°C à 50°C
  • Stockage : -25°C à 60°C
• Humidité – 5 % à 95 % (sans condensation)
• Certifications – FCC/CE

Le matériel est le même, à l’exception du Raspberry Pi Compute Module 5. La prise en charge logicielle est également la même avec Raspberry Pi OS 32 bits/64 bits Lite/Desktop pris en charge par le système, et EDATEC fournit les pilotes nécessaires. Il existe cependant des problèmes connus qui ne sont pas répertoriés pour le CM4 et nécessitent plus de travail avec le CM5 :

• La fonction RS485 n’est pas disponible actuellement et doit être modifiée manuellement par EDATEC pour que cela fonctionne… Je comprends qu’ils ne le font que sur demande.
• Le taux de lecture de certains SSD mSATA est lent
• Seuls deux ports RS232 (JCOM1 et JCOM2) peuvent être utilisés normalement et un logiciel est en cours d’élaboration pour les ports RS232 supplémentaires (JCOM3~JCOM6).

EDATEC vend les variantes ED-SBC3310-10432-PH et ED-SBC3310-10832-PH avec WiFi et Bluetooth, 4 Go ou 8 Go de RAM, 32 Go de flash eMMC, module PoE et dissipateur thermique (voir la nomenclature ci-dessous) sur AliExpress pour 233,00 $ et 275 $ respectivement. . Pour rappel, si vous avez besoin de RS485, vous devrez les informer au moment de la commande. Pour d’autres modèles ou commandes en volume, vous devez contacter directement l’entreprise. Des informations supplémentaires peuvent être trouvées sur la page du produit.
